Drenaż francuski – jak prawidłowo wykonać drenaż francuski wokół domu?

 W artykule:

• Drenaż francuski – co to jest?
• Drenaż francuski – jak działa i jakie ma zastosowanie?
  • Drenaż francuski a drenaż opaskowy - porównanie
  • Drenaż francuski – schemat
• Drenaż francuski – cennik
• Jak poprawnie zbudować drenaż francuski?
  • Wykonanie drenażu francuskiego krok po kroku
  • Jakie kruszywo wybrać na drenaż francuski?
• Drenaż francuski a pozwolenie wodnoprawne

W przypadku budowy obiektu na obszarach o podwyższonym poziomie wód gruntowych zawsze pojawia się niebezpieczeństwo tego, że wody te okresowo mogą zalewać piwnicę w budynku lub nawet powodować przesiąkanie fundamentów. Dlatego, jeśli projekt domu ma być zrealizowany na takim terenie, musi zakładać odwodnienie gruntu, na którym będzie realizowana inwestycja budowlana, lub samego domu. Odwodnienie to inaczej drenaż, a można go wykonać z wykorzystaniem drenażu francuskiego. Przydatny okazuje się on również przy budowie dróg na podmokłym terenie. Na czym to polega?

Drenaż francuski – co to jest?

Drenaż francuski bywa nazywany również drenażem poziomym lub drenażem podłużnym. Można go wykonać niskim kosztem, szybko i łatwo. W przeciwieństwie do klasycznego drenażu opaskowego, w przypadku drenażu francuskiego nie ma potrzeby układania rur drenarskich. System odwodnienia stanowi dren kamienny, który uzupełniany jest dodatkowo o materiał filtracyjny. Technika ta zmniejsza koszty instalacji oraz nakład pracy, właściwe dla innego rodzaju drenaży.

Drenaż francuski – jak działa i jakie ma zastosowanie?

Drenaż francuski to proste i skuteczne rozwiązanie do odprowadzania wody opadowej z terenu działki. Jego konstrukcja nie zawiera tradycyjnej rury drenarskiej (choć czasem się ją stosuje), a zamiast tego opiera się na rowie wypełnionym warstwami przepuszczalnego kruszywa, owiniętymi geowłókniną. Woda deszczowa wsiąka w żwir i przemieszcza się w kierunku odbiornika lub naturalnego spadku terenu. Drenaż francuski działa więc na zasadzie grawitacyjnego przesączania i rozsączania wody w gruncie.

Ten system odwodnienia znajduje zastosowanie przede wszystkim w sytuacjach, gdy:

• działka nie ma dostępu do kanalizacji deszczowej,
• na terenie znajdują się duże powierzchnie utwardzone (np. podjazdy, chodniki, tarasy), z których woda nie może naturalnie wsiąkać,
• występuje problem z zalegającą wodą po intensywnych opadach – tworzy się błoto, zastoje wody lub powierzchnia staje się grząska,
• chcesz odwodnić skarpę, ogród, trawnik czy obrzeża nawierzchni utwardzonych.

Zaletą drenażu francuskiego jest to, że można go całkowicie zakryć ziemią i dowolnie zagospodarować teren nad nim – np. zasadzić rośliny, założyć trawnik czy wykonać chodnik. To dyskretna i estetyczna alternatywa dla otwartych rowów odwadniających.

Drenaż francuski doskonale sprawdza się jako element odwodnienia powierzchniowego i może pełnić funkcję sączka odbierającego wodę z nawierzchni, takich jak drogi czy ścieżki. Choć nie zastąpi profesjonalnego drenażu opaskowego przy fundamentach, może być jego uzupełnieniem lub samodzielnym rozwiązaniem w mniej wymagających warunkach gruntowych.

Działka na podmokłym terenie? Sprawdź: Jak wygląda budowa domu przy wysokim poziomie wód gruntowych na działce?

Drenaż francuski a drenaż opaskowy - porównanie

Wybór między drenażem opaskowym a francuskim zależy przede wszystkim od potrzeb działki i samego budynku. Drenaż opaskowy to solidne i skuteczne rozwiązanie, które doskonale sprawdza się przy ochronie fundamentów – szczególnie tam, gdzie występuje ryzyko podmakania lub wysoki poziom wód gruntowych. Jest jednak bardziej kosztowny i wymaga precyzyjnego wykonania. Z kolei drenaż francuski to prostsza i tańsza alternatywa, idealna do odprowadzania wody opadowej z ogrodu, podjazdu czy terenu o niewielkim nachyleniu. Choć nie zastąpi profesjonalnego odwodnienia fundamentów, może być skutecznym uzupełnieniem systemu odprowadzania wody na działce.

Zobacz projekty domów na skarpie!

Jaworzynka duża 19m

6 399 zł

Chmielniki małe dw 67

6 399 zł

Jaworzynka dw 15

5 999 zł

Projekty domów na skarpie

Drenaż francuski – schemat

W drenażu francuskim schemat zakłada nie tylko wykorzystanie odpowiedniego kruszywa czy kamyków, ale również geowłókniny, którą owijasz zasypkę żwirową o przekroju około 15 cm. Jeśli zwiększysz średnicę do 20-30 cm, poprawisz trwałość wykonanego rozwiązania.

Takie wymiary pozwolą większym stopniu gruntować napływającą wodę oraz rozsączyć ją w powolnym procesie wsiąkania jej w ziemię przylegającą do domu. Taka kwestia w szczególności brana jest pod uwagę przez ogrodników i osoby zajmujące się zielenią przydomową lub w przestrzeni miejskiej, ponieważ zapewnia odpowiednią wilgotność gleby, nawet przy wielu dniach suszy.

Szerokość drenażu francuskiego należy dobrać w odpowiedni sposób. Przekrój zwiększony dwukrotnie względem standardu wynoszącego 15 cm średnicy spowoduje, że będziesz mieć pewność jego poprawnego działania przez długi czas. Główną przyczyną zapchania się francuskiego drenażu jest jego zamulenie przez glinę, glebę, brud i błoto.

W przypadku zastosowania drenażu francuskiego z dużą ilością żwiru potrzeba znacznie więcej czasu, aby rzeczywiście pojawiło się ryzyko jego zapchania. Można jednak podjąć określone kroki, aby lepiej działał. Specyfikacja techniczna może zakładać wykorzystanie specjalnych włóknin, za pomocą których odizolujesz blok żwirowy od możliwych zanieczyszczeń oraz uszkodzeń mechanicznych, które mogą być spowodowane rozrastaniem się drzew i krzewów.

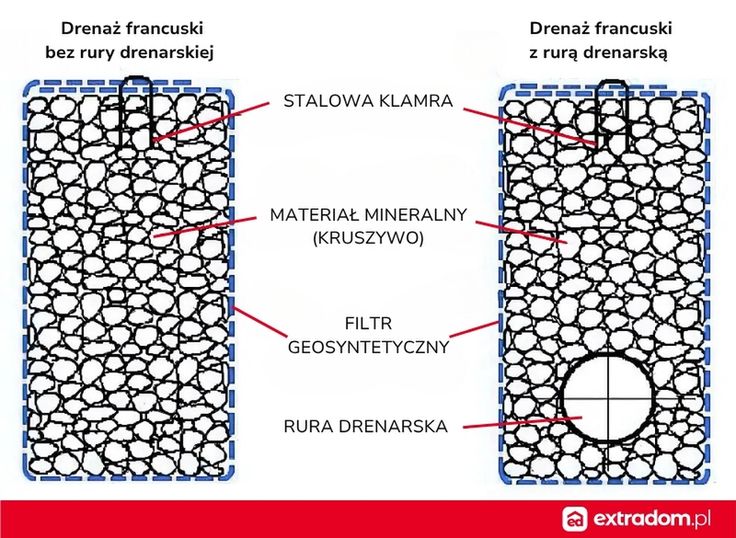

W zrozumieniu tego, jak powinien być wykonany drenaż francuski i jak ma działać, pomóc może rysunek jego przekroju. Od dołu składa się on z filtra geosyntetycznego i materiału mineralnego. Na koniec umieszczana jest stalowa klamra.

W niektórych przypadkach drenaż francuski w projekcie może mieć rurę drenarską, ale nie jest ona absolutnie wymagana. Geowłóknina powinna znaleźć się zawsze na zewnątrz obsypki przy drenażu francuskim. Jej rodzaj musi być dobrany do warunków glebowych, miejsca, wymagań projektowych oraz do wymiaru drenażu francuskiego. Obliczeń dotyczących przekroju poprzecznego drenu należy dokonać tak, by uwzględniały jego uziarnienie.

Przeczytaj: Opaska drenażowa wokół domu – sprawdzony sposób na wilgoć

Drenaż francuski – cennik

Atutem drenażu francuskiego jest jego cena. Jest on bowiem stosunkowo tani i raczej prosty w wykonaniu. W jego przypadku rury drenarskie najczęściej nie są w ogóle potrzebne. Cennik materiałów mineralnych, tj. kruszywa, oraz cena za metr geowłókniny wykorzystywanej jako materiał filtracyjny otaczający drenaż decydują, ile ostatecznie będzie on kosztować.

Średni koszt wykonania drenażu francuskiego to ok. 80–150 zł za metr bieżący, w zależności od rodzaju i grubości warstwy żwiru, jakości geowłókniny oraz głębokości wykopu. Najtańsze realizacje (wykonywane samodzielnie) mogą zamknąć się w 50–70 zł/mb, natomiast przy zleceniu prac firmie zewnętrznej i zastosowaniu lepszych materiałów cena może wzrosnąć nawet do 200 zł/mb. Dla prostych zastosowań, np. odwodnienia fragmentu ogrodu czy podjazdu, całość inwestycji często mieści się w kilkuset złotych.

Sprawdź projekty domów parterowych podpiwniczonych

APS 190 NEW

4 199 zł

Ambrozja 16

5 649 zł

Miłków 19 dws

4 799 zł

Projekty domów parterowych podpiwniczonych

Jak poprawnie zbudować drenaż francuski?

Wykonanie drenażu francuskiego wokół domu, w ogrodzie albo wzdłuż drogi nie wymaga rur drenarskich, ponieważ odwodnienie wykonywane jest w postaci zasypki żwirowej. Ta jest następnie szczelnie zawinięta z wykorzystaniem geowłókniny. Chcesz wiedzieć, jak zrobić drenaż francuski? Jak wykonać go zgodnie ze sztuką budowlaną? Poznaj główne zasady:

👉 Drenaż francuski powinien być wykonany jedynie z mineralnego kruszywa, aby zachować swoją skuteczność i trwałość.

👉 Trzeba też zastanowić się, jaki spadek będzie odpowiedni w przypadku drenażu francuskiego. Może być on ułożony z jakimkolwiek spadkiem. Wszystko dlatego, że podobnie jak w przypadku drenażu tradycyjnego, nie jest to ważne, o ile zbiornik wody znajdzie się poniżej poziomu umieszczenia drenażu.

👉 Głębokość dobiera się z kolei zgodnie z istniejącymi warunkami glebowymi. Możesz zrezygnować z wykonania studzienek kontrolnych w przypadku drenażu francuskiego, ograniczając przy tym koszty całej inwestycji.

Wykonanie drenażu francuskiego krok po kroku

1. Przygotowanie wykopu
   W pierwszej kolejności prace nad wykonaniem drenażu francuskiego należy rozpocząć od najniższego miejsca i posuwać się ku wzniesieniu terenu. Wykop wąskoprzestrzenny o szerokości równej szerokości zaprojektowanego drenu powinien być wykonany z dbałością o zachowanie odpowiednich wymiarów.
2. Wyłożenie rowu geowłokniną
   Wkłada się do niego geowłókninę z zakładką na 15-20 cm. Najlepiej przytwierdzić ją do gleby szpilkami.
3. Wypełnienie rowu kruszywem
   Kolejnym krokiem jest wypełnienie wykopu kruszywem według zaleceń projektowych dotyczących drenażu francuskiego. Przedmiar sporządzony przez biuro projektowe dla wykonania drenu powinien zawierać klasyfikację robót w zakresie przygotowania terenu pod budowę i roboty ziemne oraz nazwę inwestycji.

Co to jest przedmiar?

W dokumencie przedmiaru znajdą się opisy i wyliczenia dotyczące poszczególnych prac przy drenażu francuskim. Skrót KNR w tym dokumencie oznacza Katalogi Nakładów Rzeczowych oraz ich różne modyfikacje. KNR nie może wystąpić w przedmiarze jako wskazana podstawa, którą należy przyjmować do kalkulacji kosztorysowej drenażu francuskiego. SST to z kolei skrót oznaczający szczegółowe specyfikacje techniczne.

Sprawdź: Badania geotechniczne gruntu – dlaczego warto je wykonać?

Jakie kruszywo wybrać na drenaż francuski?

• Oryginalny drenaż francuski zbudowany jest z niewielkich kamyczków, otoczaków bądź samego żwiru. Woda powinna gromadzić się w przestrzeniach pomiędzy kamieniami, a następnie podążać zgodnie z prawem grawitacji w kierunku spadku.
• Kruszywo na drenaż francuski powinno być pozbawione kamieni, które wraz z upływem czasu mogą ulec erozji lub odznaczać się nasiąkliwością. Nie nadają się do tego ani miękkie skały, ani wapienie.
• Drenaż francuski może być zrobiony z wykorzystaniem oczyszczonego, płukanego żwiru, który nie zapcha całej instalacji odwadniającej. Najczęściej stosuje się żwir lub tłuczeń o możliwie jednorodnej frakcji nie mniejszej niż 8 mm.

Drenaż francuski a pozwolenie wodnoprawne

Przed wykonaniem drenażu francuskiego zastanowić się trzeba, jakie formalności w związku z nim trzeba zrealizować. Czy potrzebne są jakiekolwiek dodatkowe pozwolenia na realizację?

Pozwolenie wodnoprawne jest wymagane dla wykonania urządzeń wodnych, zgodnie z art. 389 Prawa wodnego. Według przepisów urządzeniem wodnym jest każde urządzenie lub budowla służąca do kształtowania zasobów wodnych, lub korzystania z nich.

Co prawda w otwartym katalogu urządzeń wodnych w Prawie wodnym nie ma wspomnianego drenażu, ale w praktyce organów urzędowych obowiązuje pogląd, że należy zakwalifikować je jako urządzenie wodne, co z kolei wiąże się z obowiązkiem uzyskania pozwolenia wodnoprawnego. Takie pozwolenie wydawane jest na wniosek inwestora składany do dyrektora zarządu zlewni lub dyrektora regionalnego zarządu gospodarki wodnej Państwowego Gospodarstwa Wodnego Wody Polskie.

Dowiedz się więcej: Czy drenaż wymaga pozwolenia na budowę?
