Rekuperacja Alnor. Jak zaprojektować spójną wentylację mechaniczną z odzyskiem ciepła?

W artykule:

• Dlaczego projekt instalacji ma równie duże znaczenie jak dobór centrali wentylacyjnej?
• Dlaczego prowadzenie kanałów wentylacyjnych wymaga koordynacji z projektem budynku?
  • Jak ograniczyć średnicę kanałów bez stosowania dodatkowej izolacji?
  • Dlaczego liczba połączeń wpływa na przebieg montażu?
• W jaki sposób system EPP Alnor ułatwia projektowanie instalacji?
  • Kiedy zastosować kanały EPP 15 mm, a kiedy EPP 43 mm?
  • Jak skrzynki FLX-EPP 90 mm porządkują końcową dystrybucję powietrza?
• Jak kompleksowe rozwiązania Alnor wspierają projektowanie i eksploatację instalacji?
  • Jak AlnorSELECT i 4ZONE wspierają pracę projektanta oraz użytkownika?
• Dlaczego spójny projekt instalacji przekłada się na sprawniejszy montaż?

Dlaczego projekt instalacji ma równie duże znaczenie jak dobór centrali wentylacyjnej?

Sprawność działania instalacji z rekuperacją zależy od współpracy wszystkich jej elementów. Centrala odpowiada za wymianę powietrza i odzysk ciepła, natomiast projekt kanałów, ich średnice, liczba połączeń oraz sposób prowadzenia przewodów decydują o zachowaniu parametrów obliczeniowych.

W nowych budynkach wentylacja grawitacyjna coraz częściej nie zapewnia stabilnej wymiany powietrza. Szczelna stolarka i dobra izolacja ograniczają infiltrację, a wydajność kanałów grawitacyjnych pozostaje uzależniona od warunków atmosferycznych. Rekuperacja utrzymuje kontrolowany przepływ powietrza niezależnie od pory roku, ogranicza straty energii i usuwa nadmiar wilgoci oraz CO₂.

Projekt instalacji obejmuje jednak znacznie więcej niż dobór wydajności centrali. Konieczne jest również określenie przebiegu kanałów, lokalizacji elementów nawiewnych i wywiewnych oraz sposobu wykonania całego układu dystrybucji powietrza.

Dlaczego prowadzenie kanałów wentylacyjnych wymaga koordynacji z projektem budynku?

Najwięcej decyzji projektowych dotyczy przebiegu instalacji kanałowej. Kanały prowadzone są w stropach, na poddaszach i nad sufitami podwieszanymi, gdzie współpracują z instalacją elektryczną, sanitarną oraz konstrukcją budynku. Dostępna przestrzeń często decyduje o możliwości zastosowania konkretnego rozwiązania.

Jak ograniczyć średnicę kanałów bez stosowania dodatkowej izolacji?

Tradycyjna instalacja wykorzystuje kanał oraz oddzielną warstwę izolacji. Taki układ zwiększa średnicę zewnętrzną kanału i wymaga wykonania dodatkowych prac podczas montażu.

Kanały oraz kształtki EPP Alnor wykonane są ze spienionego polipropylenu. Materiał łączy funkcję przewodu i izolacji cieplnej, ograniczając liczbę warstw montowanych na budowie. Rozwiązanie ułatwia prowadzenie instalacji w miejscach o ograniczonej przestrzeni, zwłaszcza na odcinkach czerpnych i wyrzutowych, gdzie różnica temperatur pomiędzy transportowanym powietrzem a otoczeniem ma największe znaczenie.

Dlaczego liczba połączeń wpływa na przebieg montażu?

Każde połączenie wymaga prawidłowego wykonania i kontroli jego szczelności. Większa liczba muf wydłuża montaż oraz zwiększa liczbę czynności wykonywanych przez instalatora.

Elementy EPP Alnor posiadają fabrycznie ukształtowane zakończenia mufowe i nyplowe. W zależności od grubości ścianki zastosowano dwa lub trzy wybrzuszenia uszczelniające, co pozwala wykonywać połączenia bez stosowania dodatkowej mufy na każdym odcinku. Instalacja powstaje z kanałów prostych, kolan, trójników, redukcji i pozostałych komponentów należących do jednej grupy systemowej, co ogranicza konieczność dopasowywania elementów podczas montażu.

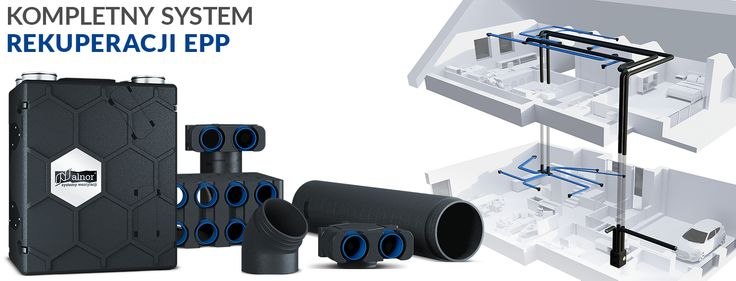

W jaki sposób system EPP Alnor ułatwia projektowanie instalacji?

System EPP umożliwia dobór komponentów do warunków montażowych oraz parametrów projektowych. Projektant może zdecydować o grubości ścianki w zależności od miejsca prowadzenia kanałów i wymaganej izolacyjności.

Kiedy zastosować kanały EPP 15 mm, a kiedy EPP 43 mm?

Kanały EPP 15 mm dostępne są w średnicach wewnętrznych 125, 150, 160, 180 oraz 200 mm. Opór cieplny ścianki wynosi 0,3947 m²K/W. Mniejsza grubość ogranicza średnicę zewnętrzną kanału, dlatego rozwiązanie znajduje zastosowanie tam, gdzie przestrzeń montażowa jest ograniczona.

Kanały EPP 43 mm występują w średnicach 125, 150, 160, 180 oraz 200 mm. Opór cieplny wynosi 1,131 m²K/W, co pozwala stosować je na odcinkach wymagających większej izolacyjności. Dobór wariantu wynika z projektu, temperatury transportowanego powietrza oraz warunków otoczenia. Niewielka masa elementów i możliwość docinania standardowymi narzędziami ułatwiają transport oraz obróbkę na budowie.

Jak skrzynki FLX-EPP 90 mm porządkują końcową dystrybucję powietrza?

Skrzynki rozprężne FLX-EPP 90 mm łączą przewody elastyczne FLX-HDPE z punktami nawiewnymi i wywiewnymi. Regulowany kołnierz umożliwia dopasowanie wysokości montażu do grubości stropu lub sufitu podwieszanego, a mocowanie można wykonać za pomocą wkrętów lub taśmy perforowanej.

Jeżeli wynika to z obliczeń projektowych, jeden przewód elastyczny o średnicy 90 mm może zastąpić dwa przewody 75 mm prowadzone do tego samego zaworu. Ogranicza to liczbę przewodów w części dystrybucyjnej i upraszcza prowadzenie instalacji.

Jak kompleksowe rozwiązania Alnor wspierają projektowanie i eksploatację instalacji?

Kompletna instalacja obejmuje centrale wentylacyjne z odzyskiem ciepła, układ kanałów oraz automatykę. Alnor rozwija wszystkie te grupy produktów, dzięki czemu projekt opiera się na kompatybilnych komponentach.

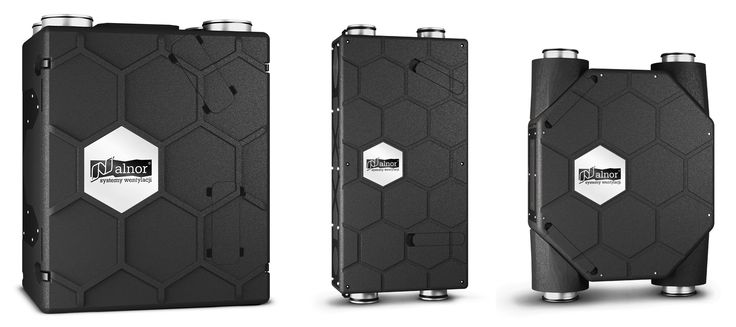

Oferta rekuperatorów Alnor obejmuje rozwiązania dopasowane do różnych typów budynków i sposobów montażu:

• FlatAIR-X – kompaktowe centrale przeznaczone do mieszkań i kawalerek o powierzchni około 50 m². Niewielkie gabaryty ułatwiają montaż w lokalach z ograniczoną przestrzenią, bez konieczności rozbudowanej infrastruktury rozdzielaczowej.
• FlatAIR – ultracienkie centrale o wysokości 170 mm, przeznaczone do mieszkań i mniejszych domów o powierzchni 15–100 m². Konstrukcja umożliwia montaż w sufitach podwieszanych.
• BoxAIR – rozwiązanie do domów jednorodzinnych o powierzchni do 90 m². Centrale wyróżniają się cichą pracą oraz funkcją free-cooling, wykorzystującą chłodniejsze powietrze nocą w okresie letnim.
• MinistAIR i MinistAIR-S – centrale przeznaczone do budynków o powierzchni do 140 m², szczególnie tam, gdzie brakuje osobnego pomieszczenia technicznego. Smukła konstrukcja pozwala na montaż w szafkach lub wnękach.
• SlimAIR – centrale do większych domów i zabudowy szeregowej o powierzchni 120–400 m². Oferują sprawność odzysku ciepła sięgającą 95% oraz możliwość montażu w różnych pozycjach.
• PremAIR – urządzenia przeznaczone do dużych domów i inwestycji o powierzchni 65–200 m². Wyposażono je w zaawansowane sterowanie, funkcję free-cooling oraz możliwość odzysku wilgoci.
• MaistAIR – decentralne rozwiązanie do pomieszczeń o powierzchni 15–25 m² wymagających kontroli jakości powietrza, niewymagające instalacji kanałowej. Wymiennik entalpiczny odzyskuje ciepło i wilgoć, funkcja Constant Flow utrzymuje wydajność 70 m³/h, a serwis i wymiana filtrów odbywają się od strony wnętrza pomieszczenia.
• FlatAIR-Xwall – decentralna centrala z odzyskiem ciepła przeznaczona do obiektów, w których wykonanie klasycznej instalacji kanałowej byłoby utrudnione i pomieszczeń o powierzchni 15–50 m². Dostępna w wariantach 80, 100 i 125 m³/h, zapewnia odzysk ciepła do 87% oraz odzysk wilgoci do około 85%.

Jak AlnorSELECT i 4ZONE wspierają pracę projektanta oraz użytkownika?

Program AlnorSELECT wspiera dobór komponentów instalacji i umożliwia przygotowanie projektu na podstawie parametrów technicznych urządzeń oraz elementów systemu.

System 4ZONE umożliwia podział instalacji na maksymalnie cztery niezależne strefy. Czujniki CO₂ oraz ruchu dostarczają danych o warunkach i sposobie użytkowania poszczególnych części budynku, a sterownik dostosowuje intensywność wentylacji do tych danych. Instalacja utrzymuje wymagane parametry przy jednoczesnym ograniczeniu niepotrzebnych przepływów w strefach pozostających poza bieżącym użytkowaniem.

Dlaczego spójny projekt instalacji przekłada się na sprawniejszy montaż?

Koordynacja wszystkich elementów już na etapie projektu ogranicza liczbę zmian wykonywanych podczas montażu. Dobór kompatybilnych kanałów, kształtek, skrzynek rozprężnych, rekuperatorów oraz automatyki pozwala zachować parametry przewidziane w dokumentacji i uporządkować kolejne etapy realizacji.

Kompleksowe rozwiązania Alnor obejmują centrale wentylacyjne, system EPP, kanały i pozostałe komponenty systemów dystrybucji powietrza, automatykę oraz narzędzia projektowe. Takie podejście ułatwia projektowanie, montaż i późniejszą eksploatację instalacji wentylacji mechanicznej z odzyskiem ciepła.
