Rekuperacja Alnor. Technologia i konstrukcja całego systemu

W artykule:

• Parametry rekuperatora jako punkt wyjścia do projektowania instalacji
• Konstrukcja kanałów łączy transport powietrza z izolacją cieplną
• Dystrybucja powietrza wymaga przemyślanej konstrukcji układu
• Jeden system łączy centralę rekuperacyjną, kanały, dystrybucję i sterowanie

Parametry rekuperatora jako punkt wyjścia do projektowania instalacji

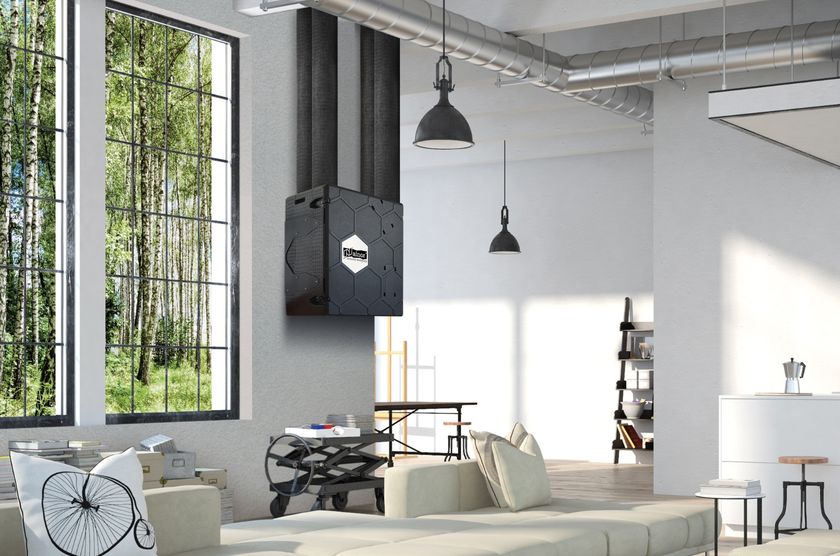

Centrala wentylacyjna z odzyskiem ciepła odpowiada za kontrolowaną wymianę powietrza i odzysk ciepła. Jej dobór do budynku stanowi punkt wyjścia do zaprojektowania pozostałych elementów instalacji. Układ kanałów, średnice przewodów oraz rozmieszczenie punktów nawiewnych i wywiewnych projektuje się tak, aby zachować przyjęte parametry przepływu powietrza.

Alnor oferuje rekuperatory dostosowane do różnych typów budynków i warunków montażowych:

• FlatAIR-X przeznaczony do mieszkań i kawalerek o powierzchni około 50 m².
• FlatAIR o wysokości 170 mm, z możliwością montaż w sufitach podwieszanych. Znajduje zastosowanie w mniejszych apartamentach, jak i większych mieszkaniach do 100 m².
• BoxAIR do domów o powierzchni do 90 m².
• MinistAIR i MinistAIR-S do budynków o powierzchni do 140 m².
• SlimAIR do większych domów i zabudowy szeregowej o powierzchni 120–400 m².
• PremAIR jako rozwiązanie dla zróżnicowanych zastosowań i budynków.

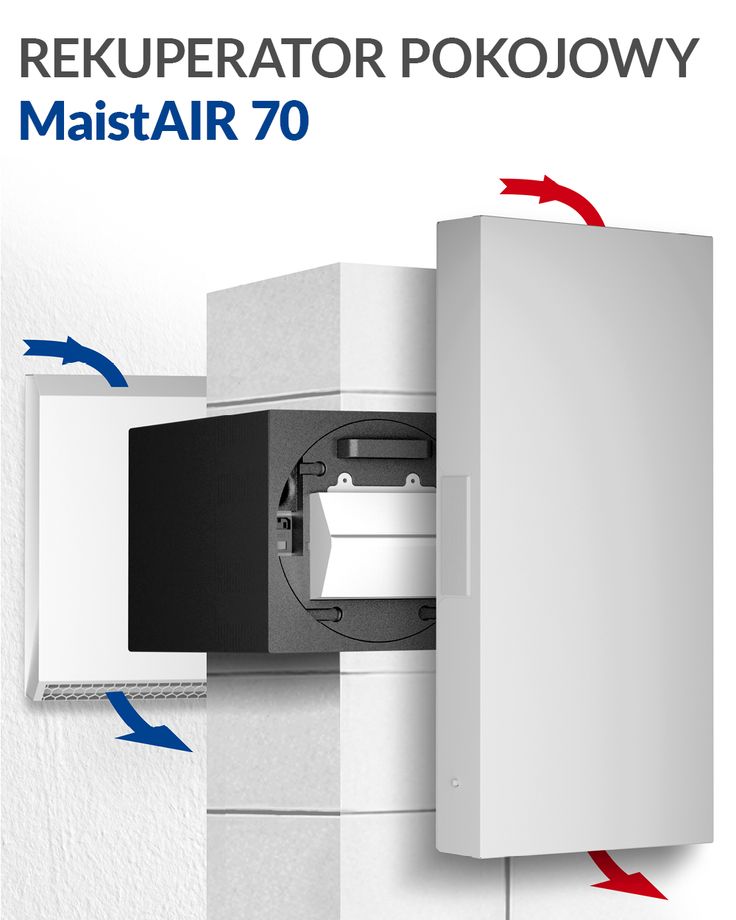

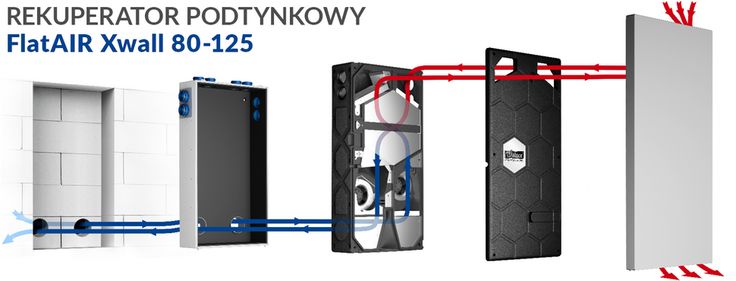

• MaistAIR oraz FlatAIR-Xwall jako rozwiązania decentralne do wybranych pomieszczeń.

Różne konstrukcje rekuperatorów pozwalają uwzględnić zarówno powierzchnię budynku, jak i dostępne miejsce czy sposób prowadzenia instalacji.

Konstrukcja kanałów łączy transport powietrza z izolacją cieplną

Kanały prowadzone są w stropach, na poddaszach i nad sufitami podwieszanymi i muszą współpracować z konstrukcją budynku oraz instalacją elektryczną i sanitarną.

Kanały oraz kształtki EPP Alnor wykonane są ze spienionego polipropylenu. Materiał łączy funkcję kanału i izolacji cieplnej. Nie ma zatem potrzeby wykonywania oddzielnej warstwy izolacji, która zwiększa zewnętrzną średnicę kanału i oznacza kolejne prace podczas montażu. Ma to szczególne znaczenie na odcinkach czerpnych i wyrzutowych, gdzie występują różnice temperatur pomiędzy transportowanym powietrzem a otoczeniem.

Projektant może dobrać grubość ścianki do warunków prowadzenia instalacji. Kanały EPP o grubości 15 mm są dostępne w średnicach wewnętrznych 125, 150, 160, 180 i 200 mm, a opór cieplny ścianki wynosi 0,3947 m²K/W. Przy większych wymaganiach dotyczących izolacyjności można zastosować EPP o grubości 43 mm w tych samych średnicach, z oporem cieplnym 1,131 m²K/W.

Znaczenie ma także konstrukcja połączeń. Elementy EPP posiadają fabrycznie ukształtowane zakończenia mufowe i nyplowe. W zależności od grubości ścianki zastosowano dwa lub trzy wybrzuszenia uszczelniające, dzięki czemu nie trzeba stosować dodatkowej mufy na każdym odcinku. Mniejsza liczba elementów połączeniowych porządkuje przebieg montażu.

Dystrybucja powietrza wymaga przemyślanej konstrukcji układu

Kolejny etap zaczyna się tam, gdzie powietrze trzeba doprowadzić do punktów nawiewnych i wywiewnych. Rozwiązanie musi uwzględniać dostępną przestrzeń w stropie lub suficie podwieszanym oraz liczbę przewodów koniecznych do uzyskania parametrów określonych w projekcie.

Skrzynki rozprężne FLX-EPP 90 mm łączą przewody elastyczne FLX-HDPE z punktami nawiewnymi i wywiewnymi. Regulowany kołnierz pozwala dopasować wysokość montażu do grubości stropu lub sufitu podwieszanego, a mocowanie można wykonać przy użyciu wkrętów lub taśmy perforowanej.

Konstrukcja części dystrybucyjnej daje projektantowi kolejne możliwości. Jeżeli wynika to z obliczeń projektowych, jeden przewód elastyczny o średnicy 90 mm może zastąpić dwa przewody 75 mm prowadzone do tego samego zaworu. Ogranicza to liczbę przewodów i upraszcza ich prowadzenie, co ma znaczenie zwłaszcza tam, gdzie o przebiegu instalacji decydują centymetry dostępnej przestrzeni.

Jeden system łączy centralę rekuperacyjną, kanały, dystrybucję i sterowanie

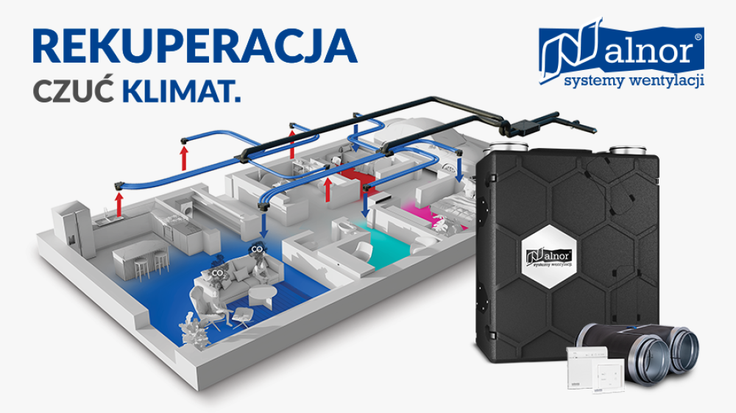

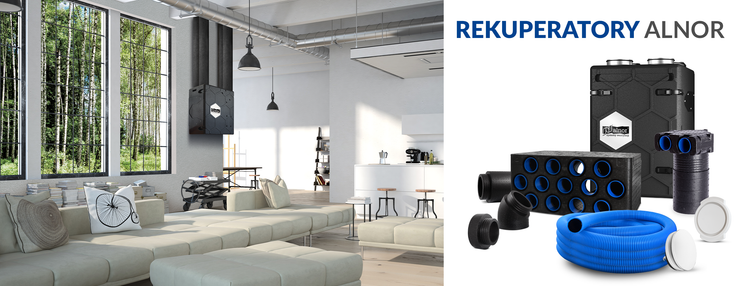

Technologia instalacji z rekuperacją obejmuje zatem kilka współpracujących obszarów: centralę wentylacyjną z odzyskiem ciepła, układ kanałów, końcową dystrybucję powietrza oraz automatykę. Kompleksowe rozwiązania Alnor obejmują wszystkie te grupy produktów, co pozwala projektować instalację z wykorzystaniem kompatybilnych komponentów.

Proces ten wspiera AlnorSELECT, który umożliwia dobór komponentów na podstawie parametrów technicznych urządzeń i elementów systemu. Z kolei 4ZONE pozwala podzielić instalację na maksymalnie cztery niezależne strefy. Czujniki CO₂ oraz ruchu przekazują dane o warunkach i sposobie użytkowania poszczególnych części budynku, a sterownik dostosowuje do nich intensywność wentylacji.

Spójność technologii i konstrukcji ma znaczenie od pierwszych obliczeń aż po eksploatację. Rekuperator zapewnia kontrolowaną wymianę powietrza i odzysk ciepła, a odpowiednio zaprojektowane kanały, połączenia, elementy dystrybucji oraz sterowanie pozwalają prowadzić powietrze zgodnie z założeniami projektu. Kompleksowe rozwiązania Alnor tworzą w ten sposób jeden system, który porządkuje projektowanie i montaż instalacji wentylacji mechanicznej z odzyskiem ciepła.
