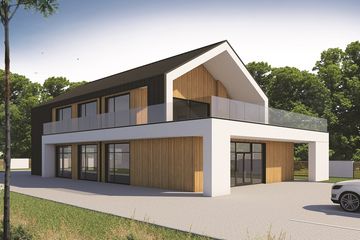

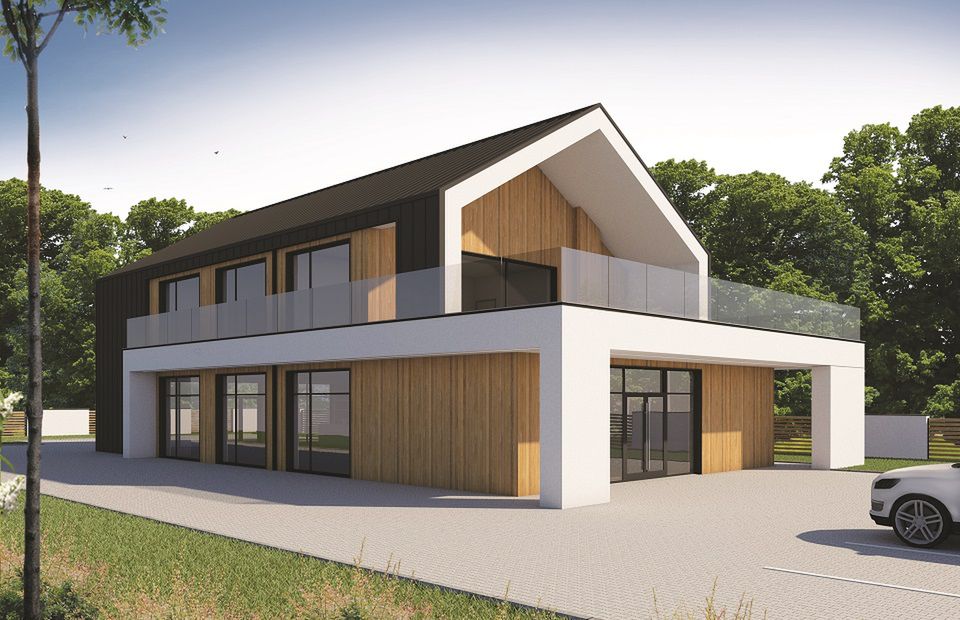

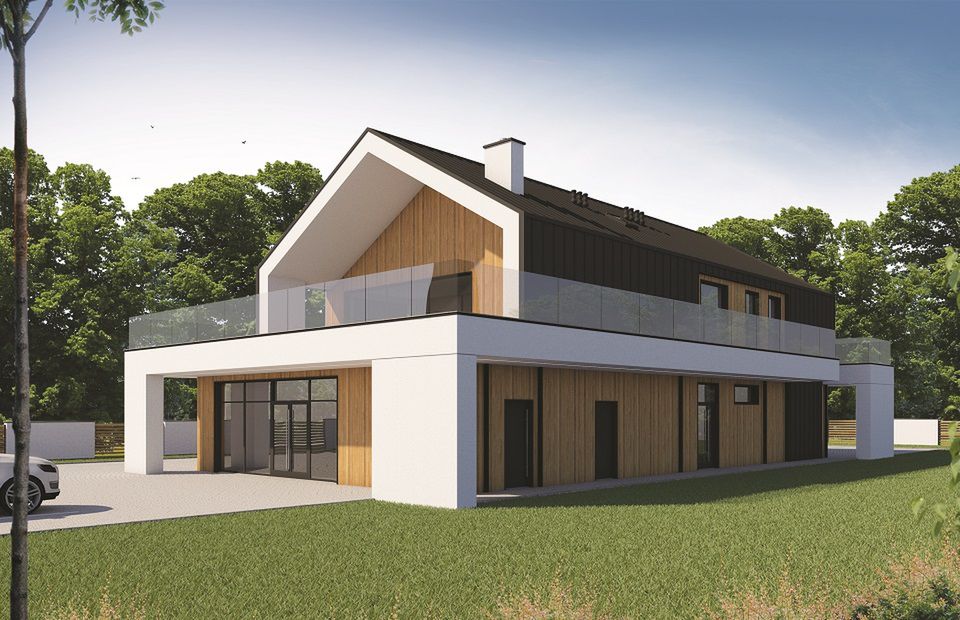

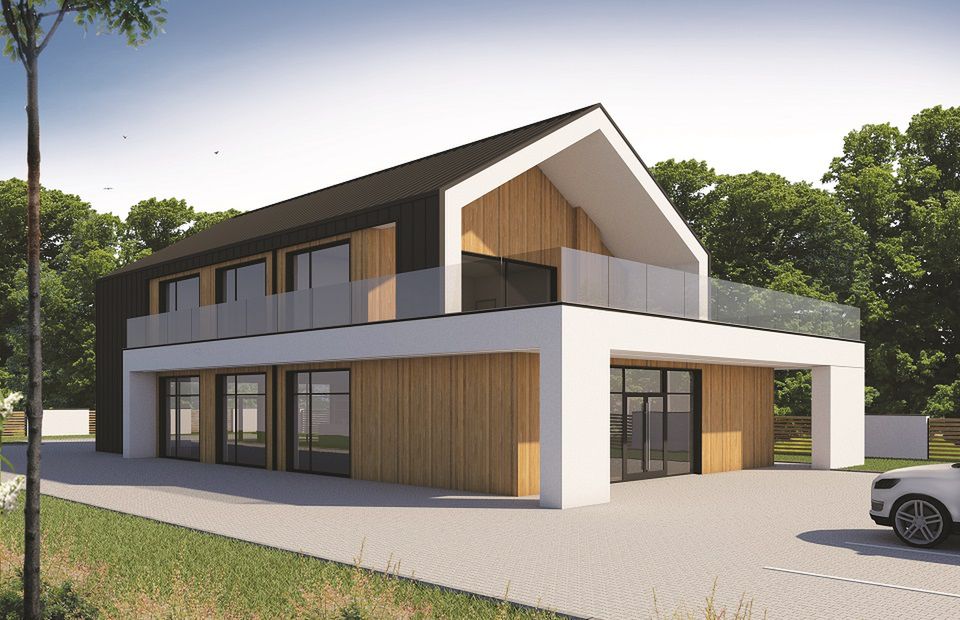

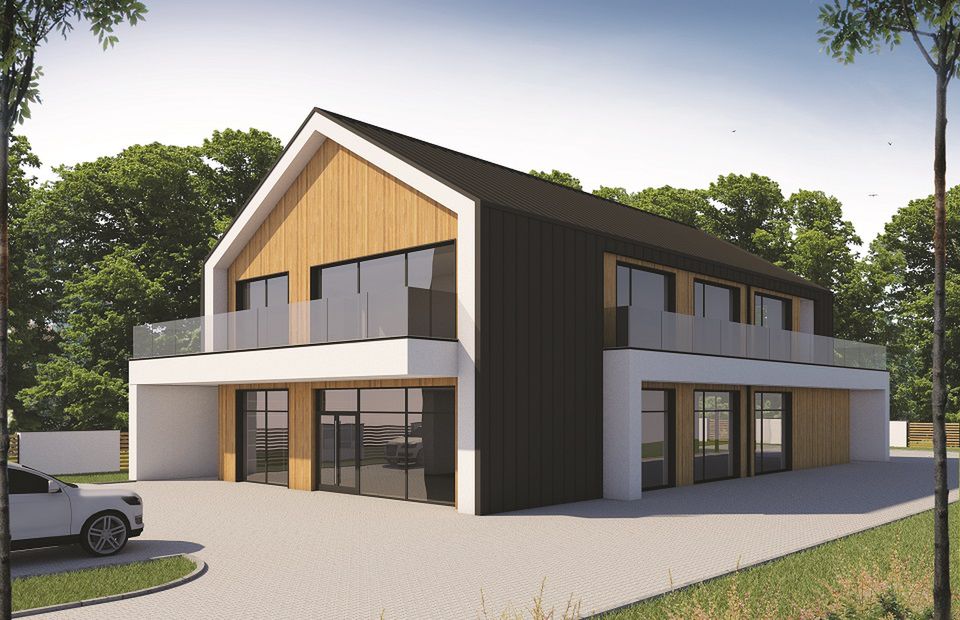

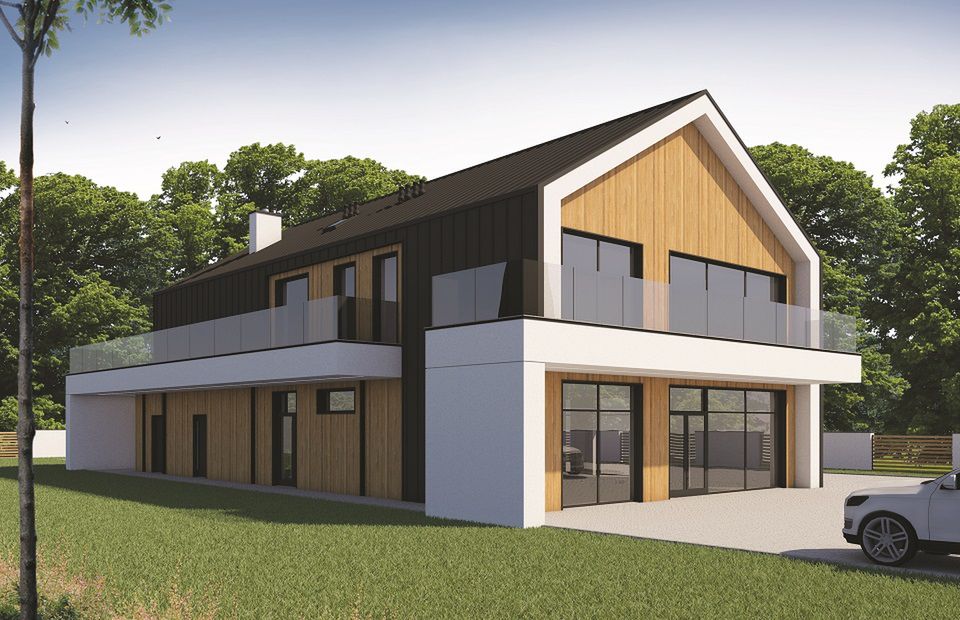

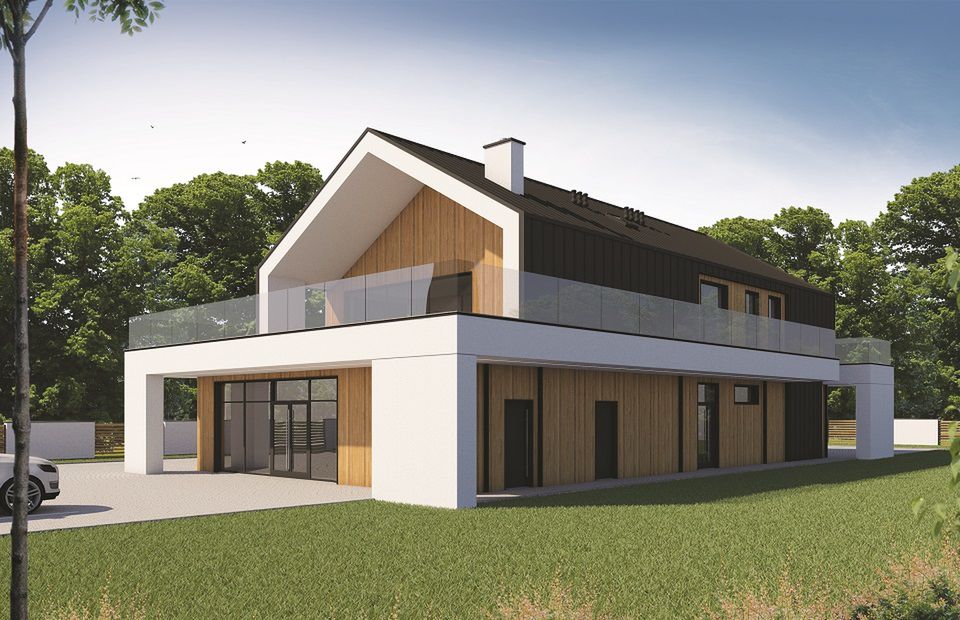

Projekt budynku Budynek usługowy BMU-430 wariant 1 SKA1106

Dodano!

Projekt budynku Budynek usługowy BMU-430 wariant 1 SKA1106

Pokoje (bez salonu):

0

Stanowiska garażowe:

0

Łazienki + toalety:

1

Kąt nachylenia dachu:

30°

Więcej parametrów

Cena projektu:

12 000 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

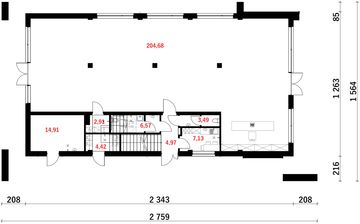

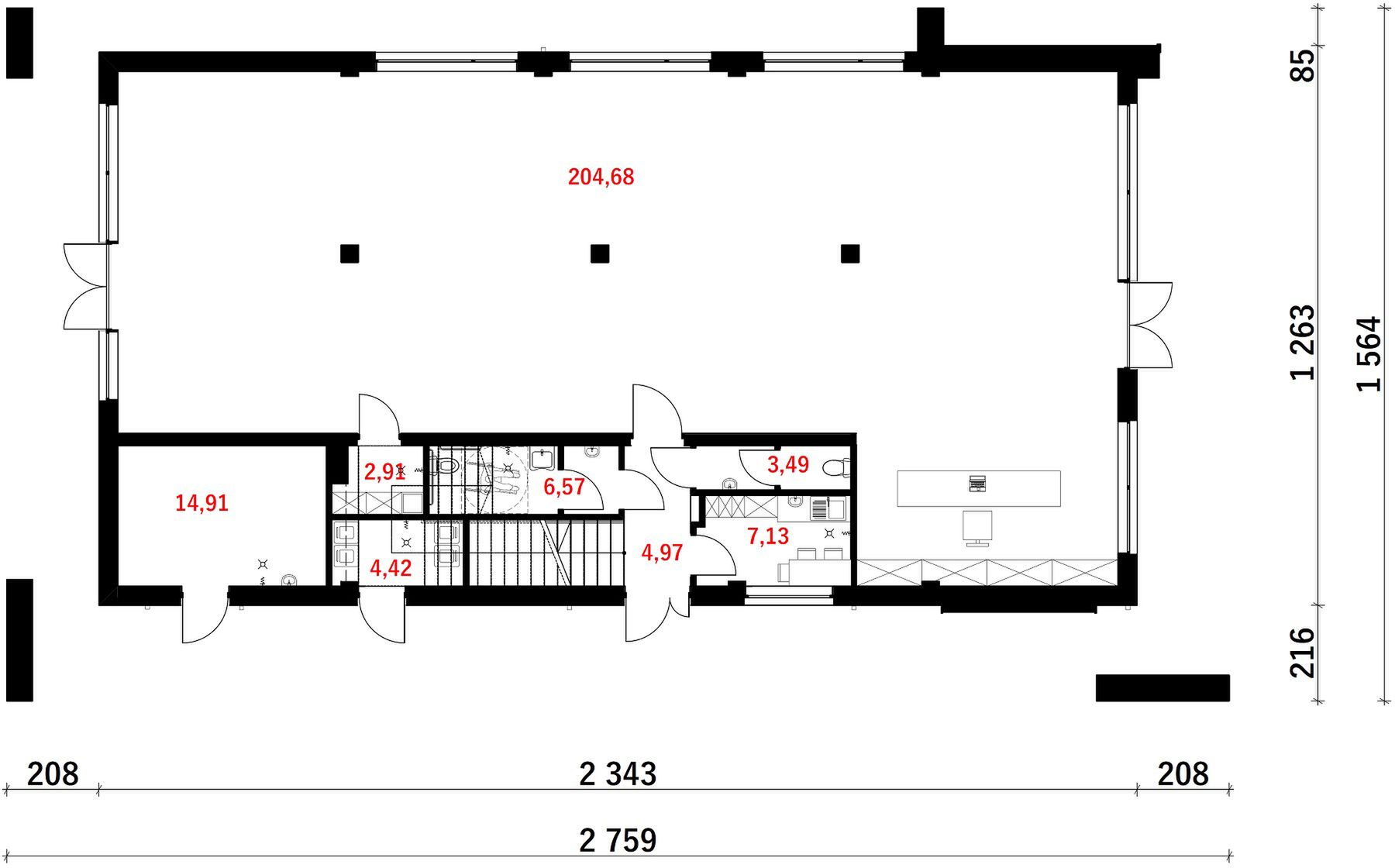

Rzut parteru - 248,48 m²

Rzut parteru projektu Budynek usługowy BMU-430 wariant 1

Zapytaj, co możesz zmienić

  • 1. Pomieszczenie handlowe 204,68 m²
  • 2. Korytarz 4,97 m²
  • 3. Kuchnia + szatnia 7,13 m²
  • 4. Wc 3,49 m²
  • 5. Wc niepełnosprawnych 6,57 m²
  • 6. Kotłownia 14,31 m²
  • 7. Pomieszczenie na odpady 4,42 m²
  • 8. Pomieszczenie porządkowe 2,91 m²
  • Razem rzut parteru 248,48 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

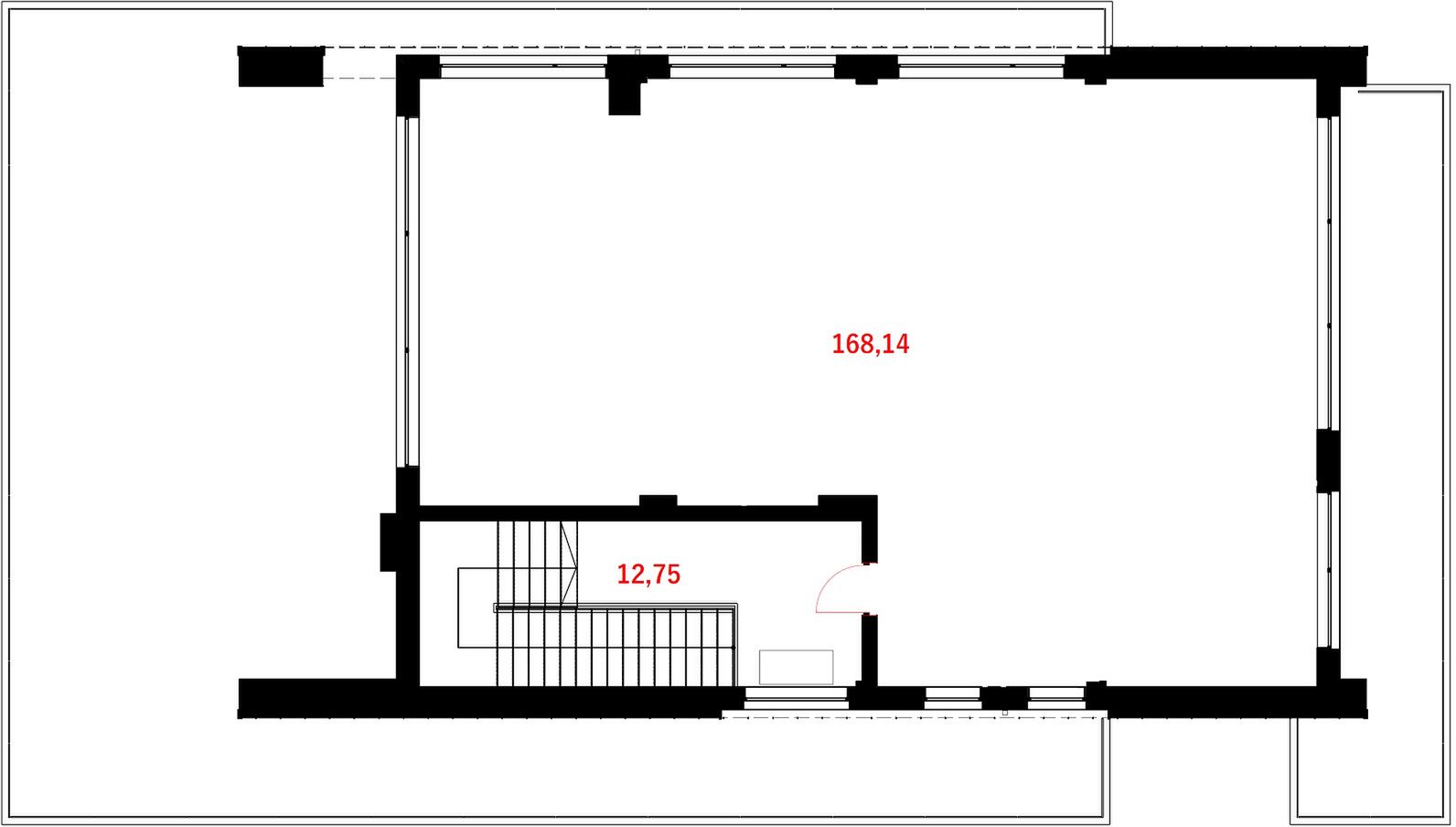

Rzut 1 piętra - 180,89 m²

Rzut 1 piętra projektu Budynek usługowy BMU-430 wariant 1

Zapytaj, co możesz zmienić

  • 1. Schody 12,75 m²
  • 2. Lokal 168,14 m²
  • Razem rzut 1 piętra 180,89 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

2

WT 2021

Zdjęcie 1 projektu Budynek usługowy BMU-430 wariant 2 SKA1109

Powierzchnia użytkowa:

Pokoje (bez salonu): 0

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

13 000 zł

WT 2021

Zdjęcie 1 projektu Budynek usługowy BMU-430 wariant 4 SKA1108

Powierzchnia użytkowa:

Pokoje (bez salonu): 3

Łazienki + toalety: 4

Stanowiska garażowe: 0

Cena projektu:

15 500 zł

WT 2021

Zdjęcie 1 projektu Budynek usługowy BMU-430 wariant 3 SKA1107

Powierzchnia użytkowa:

Pokoje (bez salonu): 3

Łazienki + toalety: 3

Stanowiska garażowe: 0

Cena projektu:

14 500 zł

WT 2021

Zdjęcie 1 projektu Murator UC43b Budynek usługowy z częścią mieszkalną WAJ4060

Powierzchnia użytkowa:

Pokoje (bez salonu): 1

Łazienki + toalety: 3

Stanowiska garażowe: 0

Cena projektu:

3 680 zł

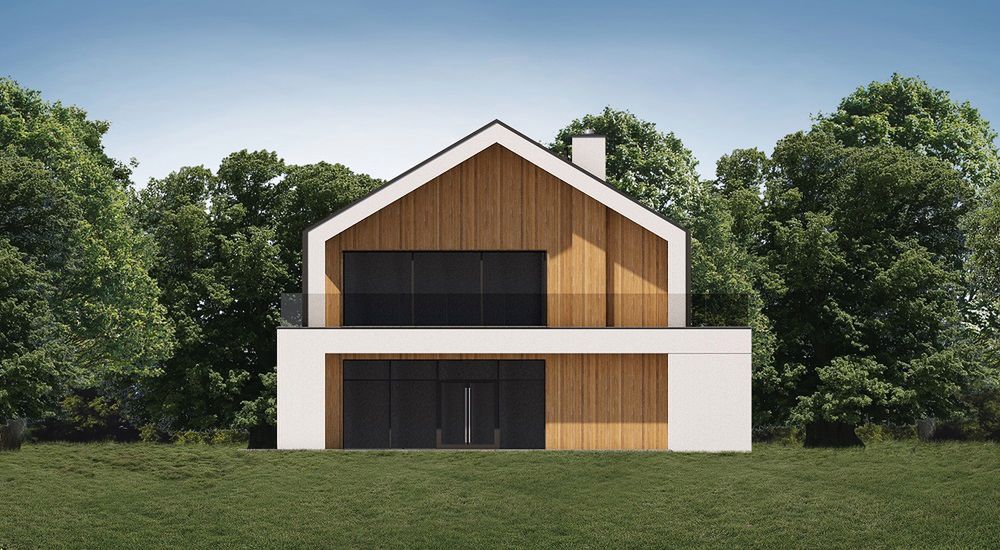

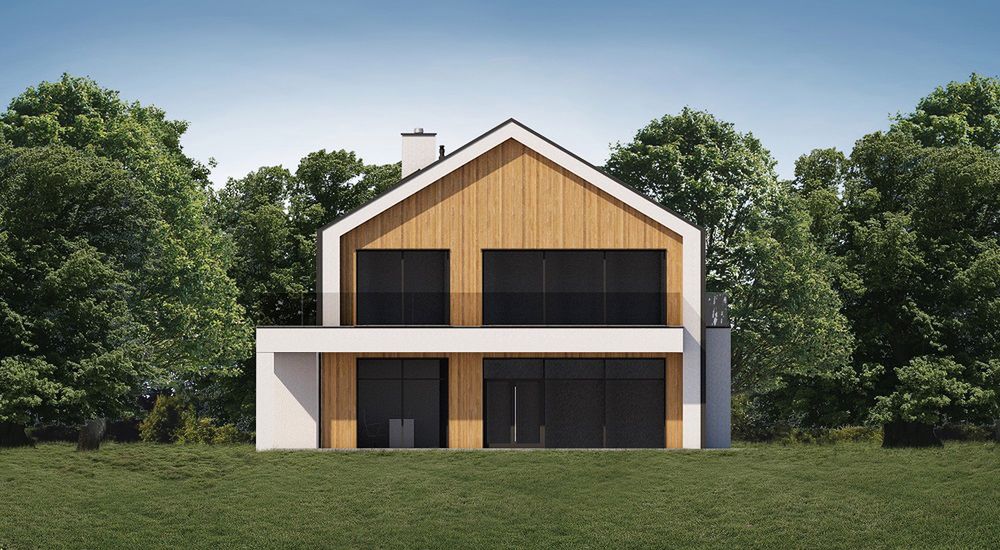

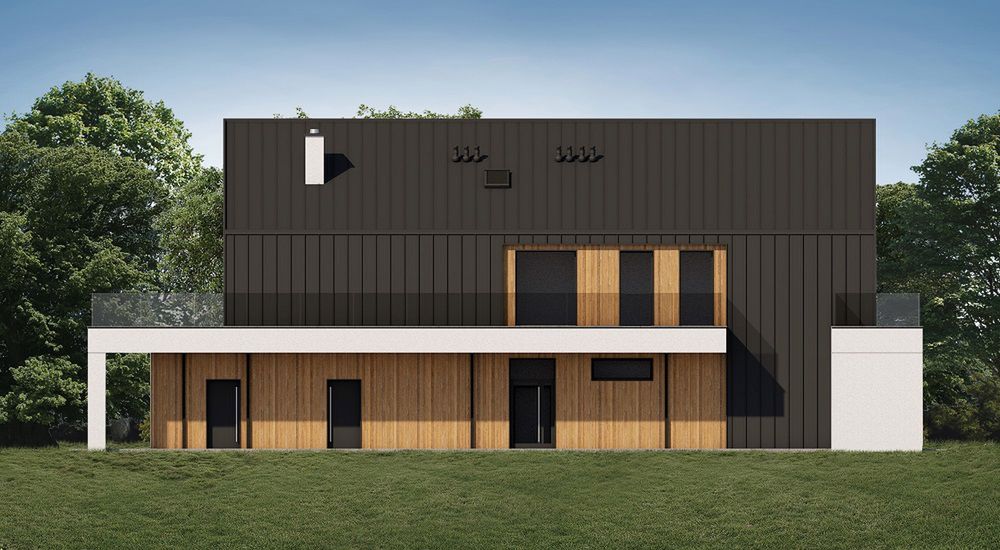

Elewacje

Frontowa
Tylna
Lewa
Prawa

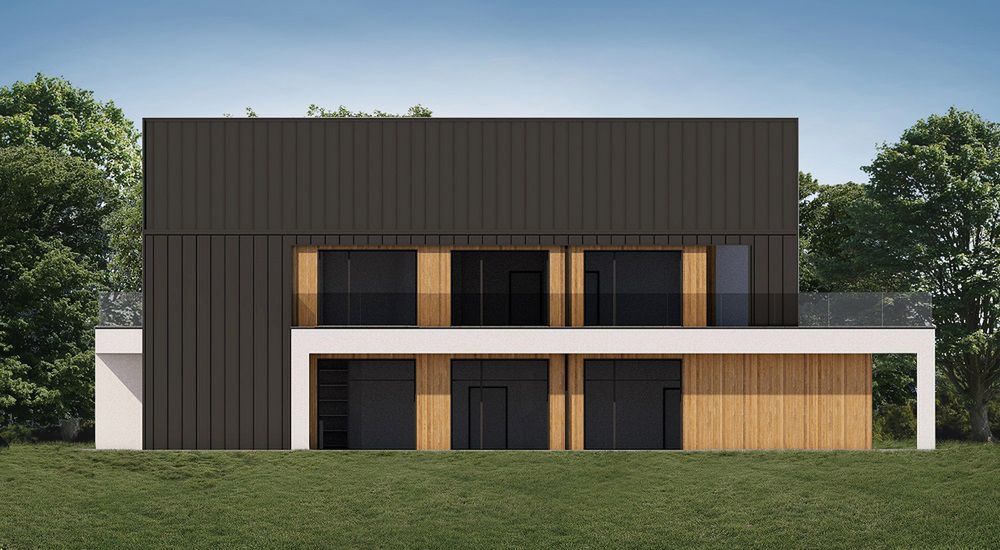

Elewacja frontowa projektu Budynek usługowy BMU-430 wariant 1
Elewacja tylna projektu Budynek usługowy BMU-430 wariant 1
Elewacja lewa projektu Budynek usługowy BMU-430 wariant 1
Elewacja prawa projektu Budynek usługowy BMU-430 wariant 1
Autor: Dom to Dom

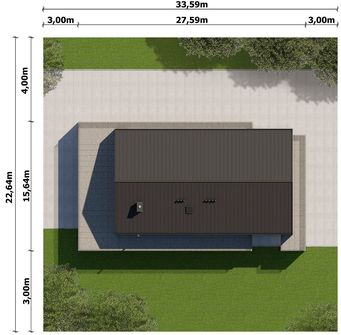

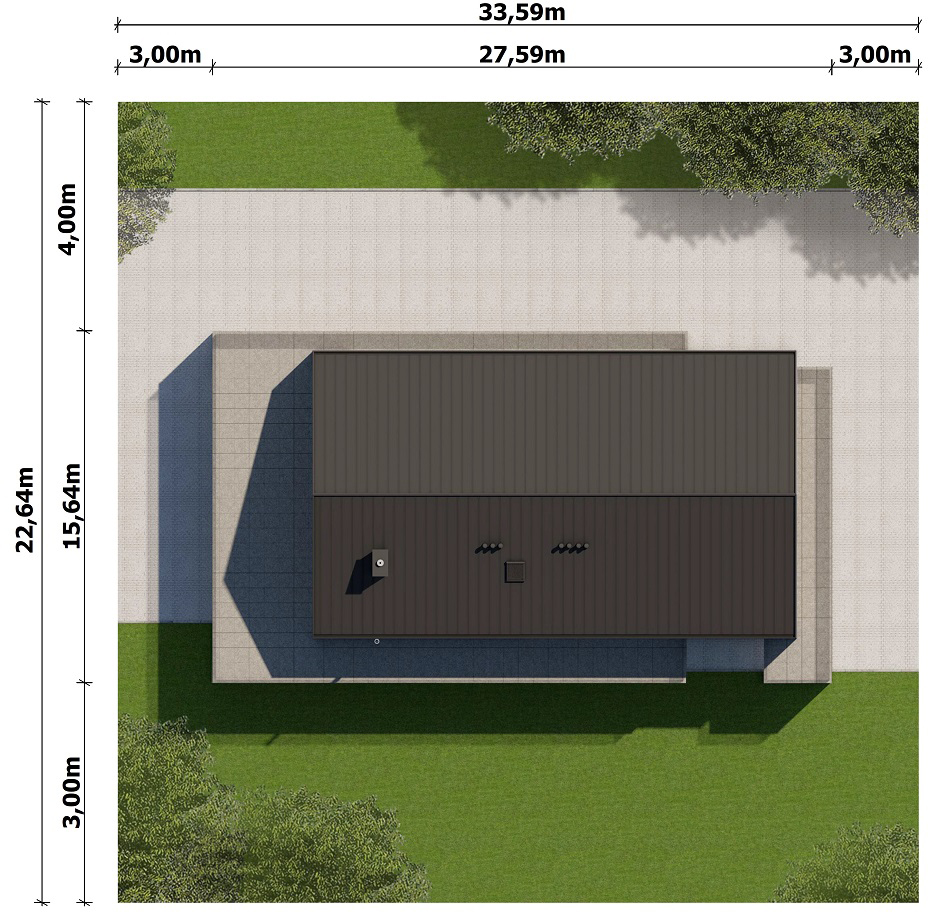

Usytuowanie na działce

Usytuowanie projektu Budynek usługowy BMU-430 wariant 1 na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia zabudowy
396,84 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura brutto
3 114,57 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
30°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
10,98 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne: dwuwarstwowe, silikat i bloczek gazobetonowy + styropian Strop: nad parterem płyta żelbetowa monolityczna, nad poddaszem sufit podwieszony do konstrukcji dachu Schody: żelbetowe, monolityczne ze spocznikiem Ścianka kolankowa: nie dotyczy Dach: dwuspadowy, nachylenie 30º, pokrycie z blachy płaskiej, konstrukcja drewniana-wiązary kratownicowe

Budynek usługowy BMU-430 wariant 1

Co zawiera projekt budynku
Budynek usługowy BMU-430 wariant 1

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Opis projektu

Przedstawiamy projekt komercyjnego budynku usługowego z szerokim wachlarzem możliwości adaptacyjnych w zależności od zapotrzebowania. Idea jaka przyświecała projektowaniu miała na celu stworzenie obiektu, którego uniwersalna forma oraz zastosowane rozwiązania techniczne i funkcjonalne pozwolą na dużą mobilność wnętrza w przypadku zmian asortymentu towarów przeznaczonych do sprzedaży lub świadczonych w nim usług. Ponadto budynek miał charakteryzować się prostą i ekonomiczną bryłą w ponadczasowym, atrakcyjnym ujęciu. Budynek proponuje się w czterech wariantach, przybliżonych poniżej. Parter budynku, tożsamy dla wszystkich wariantów, został zaprojektowany z myślą o prowadzeniu nieuciążliwych usług np. handlu detalicznego, apteki, drogerii itp. Na parterze przewidziano jednoprzestrzenną salę, do której przynależy pomieszczenie socjalno-szatniowe, pom. porządkowe i toaleta dla personelu. Dodatkowo, ze względu na powierzchnię usługową przewidziano toaletę dla klientów, dostosowaną do użytku również przez osoby niepełnosprawne. Przedstawiany układ spełnia wymogi higieniczno-sanitarne stawiane obecnie budynkom usługowym. Dopełnieniem funkcji jest część techniczna tj. kotłownia i dodatkowe pomieszczenie dostępne z zewnątrz, które w przypadku ograniczonej powierzchni działki może służyć jako pomieszczenie na odpady bytowe. Piętro budynku z kolei proponuje się w czterech wariantach: Prezentowany wariant 1 – podstawowy, bez ścian działowych, z wykorzystaniem na 1 lokal użytkowy. W tej wersji, piętro stanowi jedna przestrzeń typu open space do swobodnej aranżacji. O podziale i konkretnej funkcji Inwestor może zdecydować na etapie adaptacji projektu lub budowy, w zależności od zapotrzebowania konkretnych najemców. Może służyć na cele biurowe, lokal handlowy lub usługowy np. gastronomiczny (kawiarnia, pizzeria). Przestronny taras z pewnością będzie oblegany przez klientów w sezonie letnim. Dostęp do piętra dla osób niepełnosprawnych zapewnia się poprzez schodołaz lub platformę przyschodową zintegrowaną z poręczą, parkowaną na piętrze, z systemem przywołania na parter w razie konieczności.
