Projekt budynku Budynek usługowy BMU-430 wariant 3 SKA1107

Dodano!
Dodano!

Rzut parteru

  • 1. Pomieszczenie handlowe 204,68 m²
  • 2. Korytarz 4,97 m²
  • 3. Szatnia + kuchnia 7,13 m²
  • 4. Wc 3,49 m²
  • 5. Wc niepełnosprawnych 6,57 m²
  • 6. Kotłownia 14,31 m²
  • 7. Pomieszczenie na odpady 4,42 m²
  • 8. Pomieszczenie porządkowe 2,91 m²
  • Razem rzut parteru 248,48 m²
  • 1. Schody 12,75 m²
  • 2. Hall 6,27 m²
  • 3. Pokój dzienny + jadalnia + kuchnia 34,09 m²
  • 4. Pokój 18,96 m²
  • 5. Łazienka 7,38 m²
  • 6. Korytarz 15,88 m²
  • 7. Garderoba 2,23 m²
  • 8. Pokój 16,89 m²
  • 9. Pokój dzienny + kuchnia + jadalnia 31,74 m²
  • 10. Pokój 19,56 m²
  • 11. Łazienka 8,48 m²
  • Razem rzut 1 piętra 174,23 m²

Projekt budynku Budynek usługowy BMU-430 wariant 3 SKA1107

Pokoje (bez salonu): 3
Stanowiska garażowe: 0
Łazienki + toalety: 3
Kąt nachylenia dachu: 30°
Konstrukcja: Murowana

Cena projektu:

16 300 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

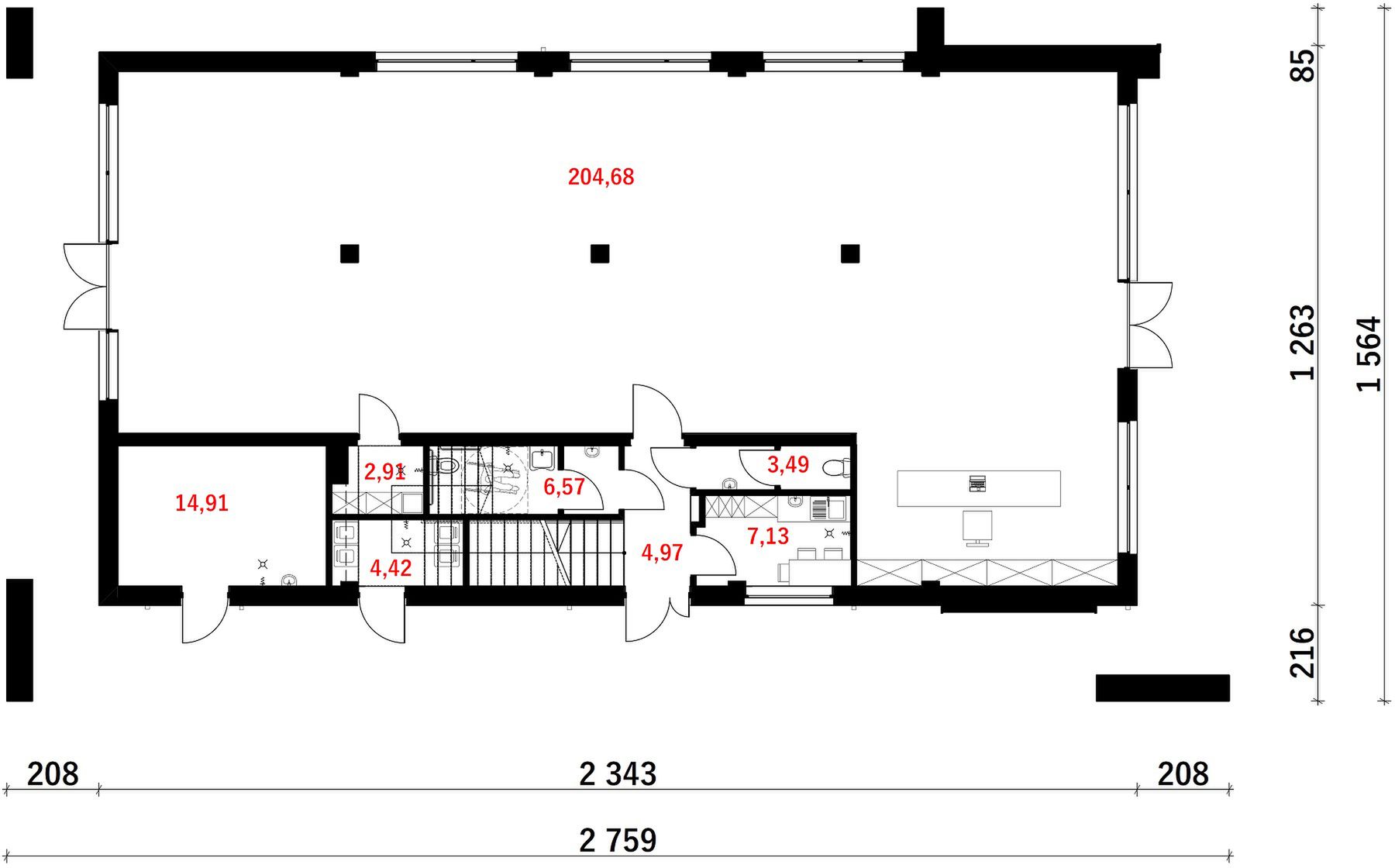

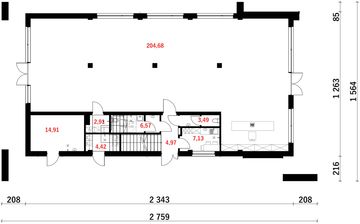

Rzut parteru - 248,48 m²

Rzut parteru projektu Budynek usługowy BMU-430 wariant 3

Zapytaj, co możesz zmienić

  • 1. Pomieszczenie handlowe 204,68 m²
  • 2. Korytarz 4,97 m²
  • 3. Szatnia + kuchnia 7,13 m²
  • 4. Wc 3,49 m²
  • 5. Wc niepełnosprawnych 6,57 m²
  • 6. Kotłownia 14,31 m²
  • 7. Pomieszczenie na odpady 4,42 m²
  • 8. Pomieszczenie porządkowe 2,91 m²
  • Razem rzut parteru 248,48 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

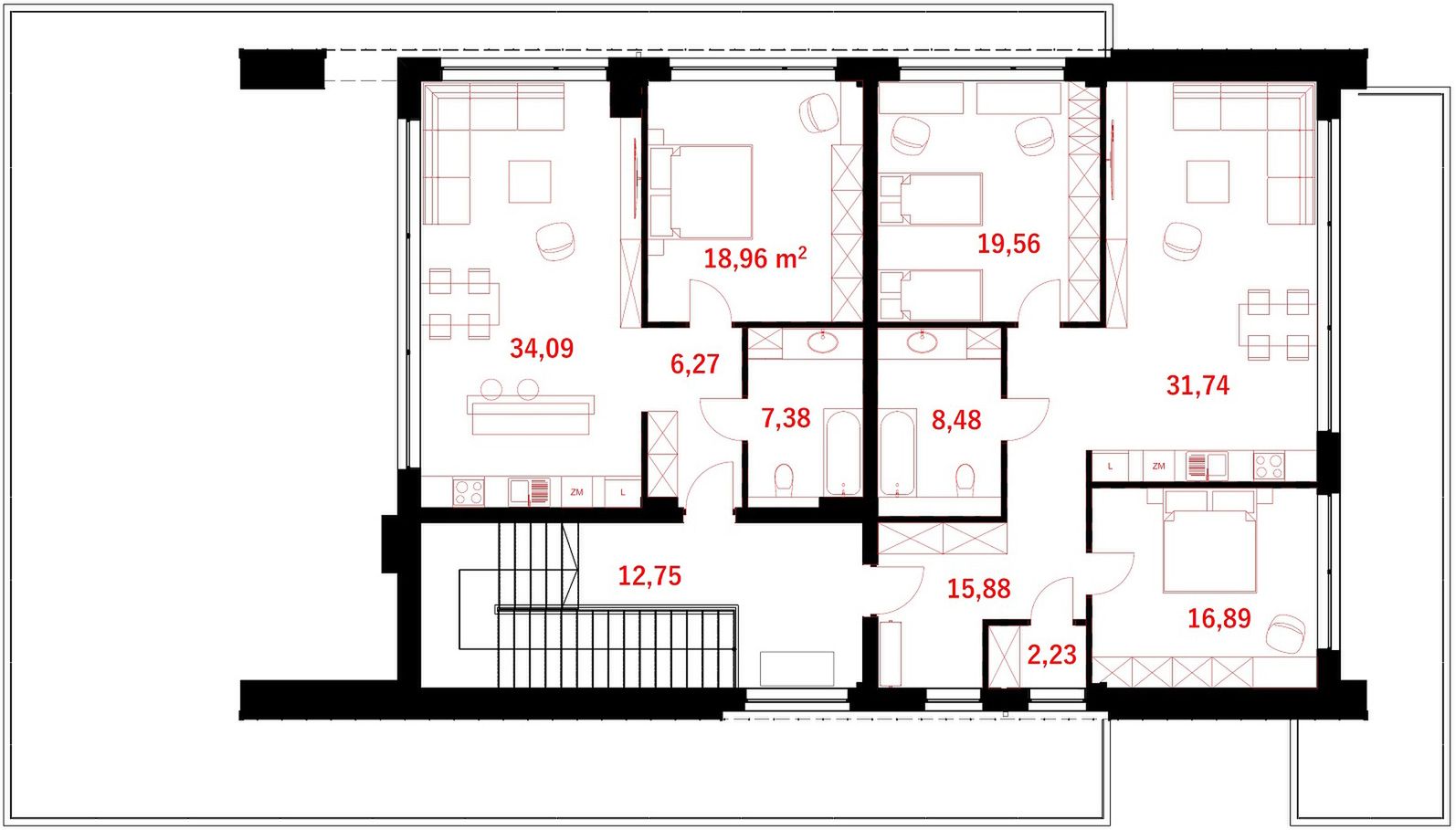

Rzut 1 piętra - 174,23 m²

Rzut 1 piętra projektu Budynek usługowy BMU-430 wariant 3

Zapytaj, co możesz zmienić

  • 1. Schody 12,75 m²
  • 2. Hall 6,27 m²
  • 3. Pokój dzienny + jadalnia + kuchnia 34,09 m²
  • 4. Pokój 18,96 m²
  • 5. Łazienka 7,38 m²
  • 6. Korytarz 15,88 m²
  • 7. Garderoba 2,23 m²
  • 8. Pokój 16,89 m²
  • 9. Pokój dzienny + kuchnia + jadalnia 31,74 m²
  • 10. Pokój 19,56 m²
  • 11. Łazienka 8,48 m²
  • Razem rzut 1 piętra 174,23 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Warianty projektu (3)

Projekt domu Budynek usługowy BMU-430 wariant 2
0
1
0

14 600 zł

Projekt domu Budynek usługowy BMU-430 wariant 1
0
1
0

13 500 zł

Projekt domu Budynek usługowy BMU-430 wariant 4
3
4
0

17 500 zł

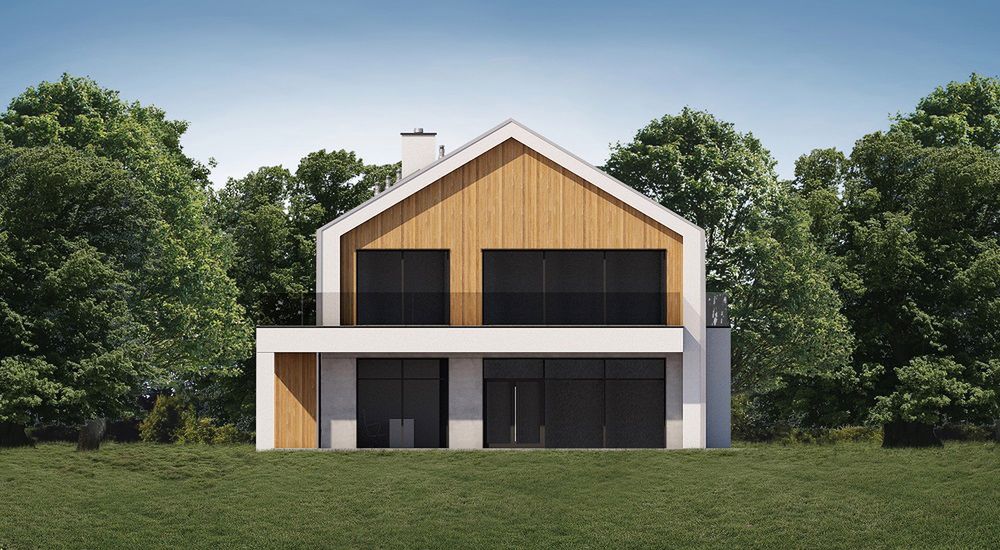

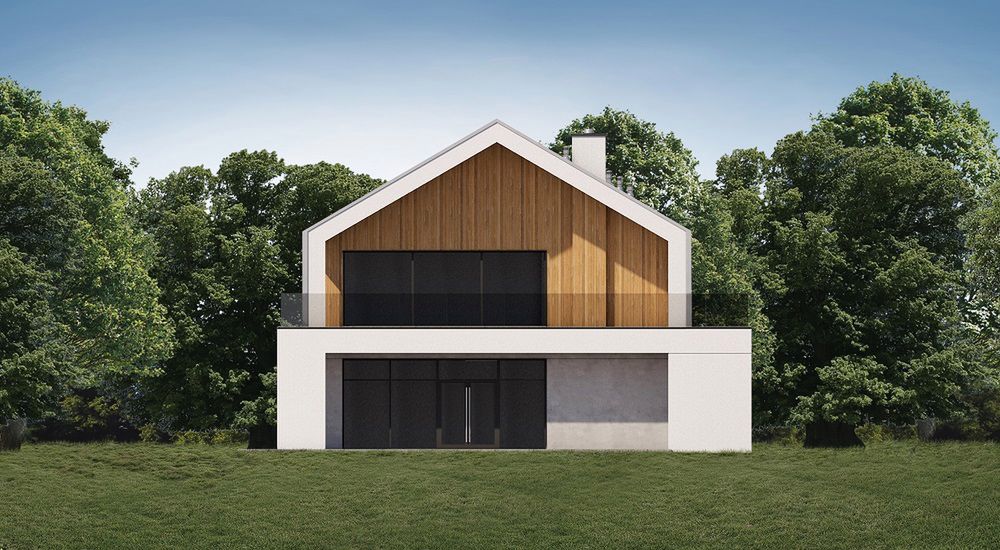

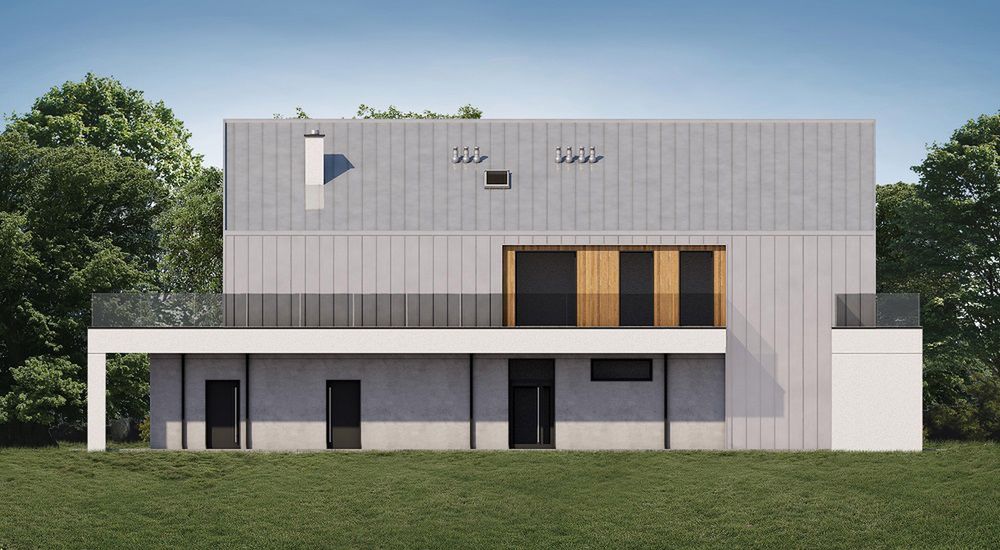

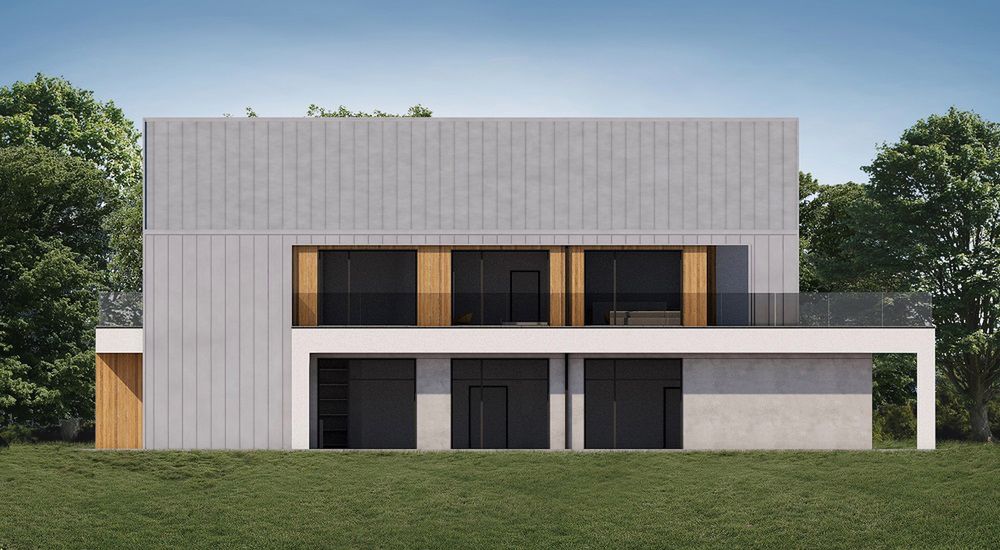

Elewacje

Frontowa
Tylna
Lewa
Prawa

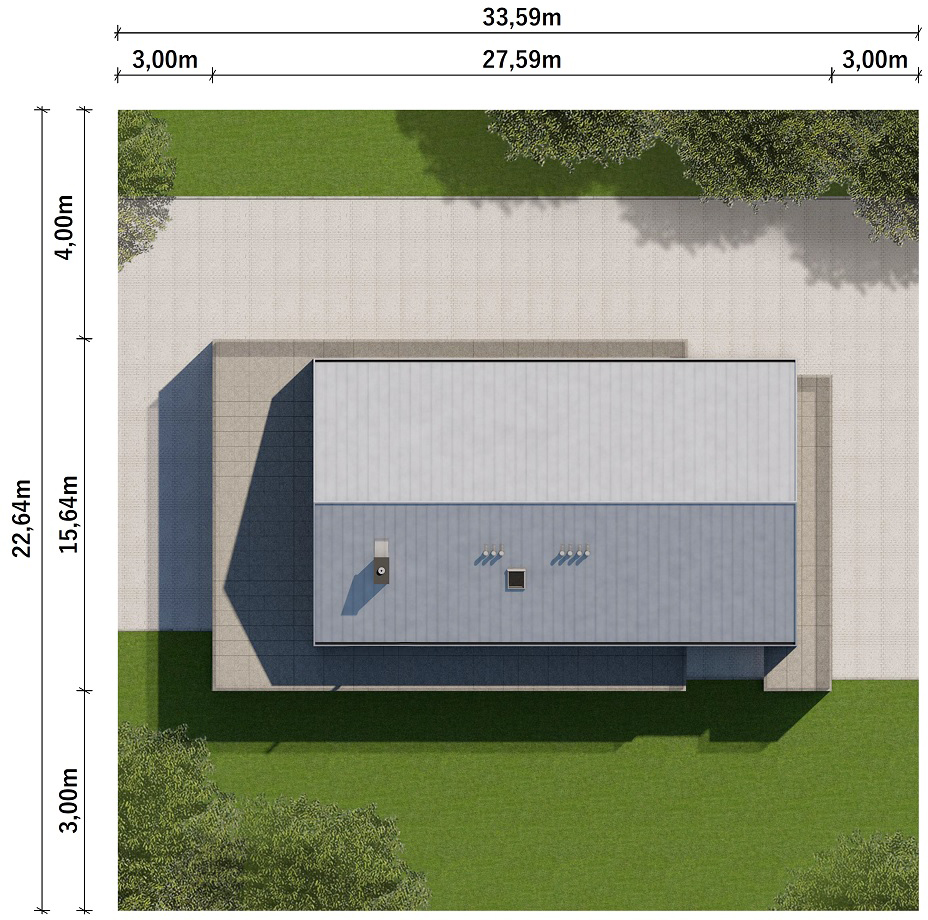

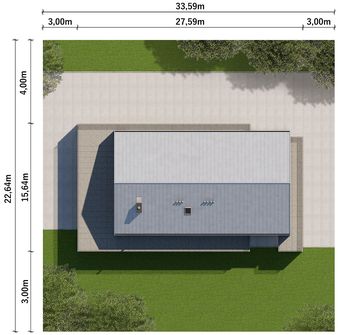

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!
Autor: Dom to Dom

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

396,84 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

3 114,57 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

30°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

10,98 m

Energooszczędność Energooszczędność

Oze Czym jest OZE (Odnawialne Źródło Energii)?
Warunki techniczne

Projekt zgody z WT 2021

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Opis szczegółowy

Ściany zewnętrzne: dwuwarstwowe, silikat i bloczek gazobetonowy + styropian. Strop: nad parterem płyta żelbetowa monolityczna, nad poddaszem sufit podwieszony do konstrukcji dachu. Schody: żelbetowe, monolityczne ze spocznikiem. Ścianka kolankowa: nie dotyczy. Dach: dwuspadowy, pokrycie z blachy płaskiej, konstrukcja drewniana-wiązary kratownicowe.

Opis projektu

Przedstawiamy projekt komercyjnego budynku usługowego z szerokim wachlarzem możliwości adaptacyjnych w zależności od zapotrzebowania. Idea jaka przyświecała projektowaniu miała na celu stworzenie obiektu, którego uniwersalna forma oraz zastosowane rozwiązania techniczne i funkcjonalne pozwolą na dużą mobilność wnętrza w przypadku zmian asortymentu towarów przeznaczonych do sprzedaży lub świadczonych w nim usług. Ponadto budynek miał charakteryzować się prostą i ekonomiczną bryłą w ponadczasowym, atrakcyjnym ujęciu. Budynek proponuje się w czterech wariantach, przybliżonych poniżej. Parter budynku, tożsamy dla wszystkich wariantów, został zaprojektowany z myślą o prowadzeniu nieuciążliwych usług np. handlu detalicznego, apteki, drogerii itp. Na parterze przewidziano jednoprzestrzenną salę, do której przynależy pomieszczenie socjalno-szatniowe, pom. porządkowe i toaleta dla personelu. Dodatkowo, ze względu na powierzchnię usługową przewidziano toaletę dla klientów, dostosowaną do użytku również przez osoby niepełnosprawne. Przedstawiany układ spełnia wymogi higieniczno-sanitarne stawiane obecnie budynkom usługowym. Dopełnieniem funkcji jest część techniczna tj. kotłownia i dodatkowe pomieszczenie dostępne z zewnątrz, które w przypadku ograniczonej powierzchni działki może służyć jako pomieszczenie na odpady bytowe. Piętro budynku z kolei proponuje się w czterech wariantach: Prezentowany wariant 3 – z podziałem na dwa przestronne apartamenty mieszkalne o powierzchni 66,70m2 i 94,78m2. Pierwszy z apartamentów zaplanowano w układzie dwupokojowym z przestronną strefą dzienną i obszerną sypialnią. Drugi z apartamentów oprócz przestronnej strefy dziennej do dyspozycji ma 2 sypialnie oraz dodatkową garderobę.

Czytaj więcej

Informacje dodatkowe

Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi zwrot oraz wymianę projektu. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Do projektu zostanie dołączony opis techniczny, służący do weryfikacji projektu po odbiorze zamówienia bez konieczności otwierania pełnej dokumentacji projektowej.
