Montaż elektrycznego ogrzewania podłogowego pod panele możesz wykonać samodzielnie! Jak go prawidłowo wykonać i na co zwrócić uwagę?

Montaż elektrycznego ogrzewania podłogowego pod panele

Instalacja mat grzewczych po panele podłogowe jest w zasadzie szybka i nieskomplikowana. Warto jednak przygotować się do tej pracy i wiedzieć, jak zrobić to dobrze i jakich błędów unikać. Właściwie zainstalowany system ogrzewania podłogowego zapewnia wieloletni czas eksploatacji bez konieczności konserwacji, a samo ogrzewanie podłogowe jest jednym z najtrwalszych rozwiązań, ponieważ ułożone pod podłogą przewody chronione są przed uszkodzeniami mechanicznymi.

Jeszcze kilkanaście lat temu uważano energię elektryczną za nieefektywne źródło ogrzewania, kojarząc ją z wysokimi rachunkami za energię i zanieczyszczeniem. Dziś w dobie popularności naturalnych źródeł pozyskiwania energii elektrycznej, ta opinia nie znajduję już zwolenników.

Ogrzewanie elektryczne to jedna najbardziej energooszczędnych, z dostępnych na rynku opcji ogrzewania, zwłaszcza gdy wykorzystuje energię wytwarzaną przez ogniwa fotowoltaiczne lub panele słoneczne. Inwestorzy budujący nowe domy wybierają elektryczne ogrzewanie podłogowe ze względu na bezpieczeństwo użytkowania, intuicyjną obsługę i ekologiczną technologię.

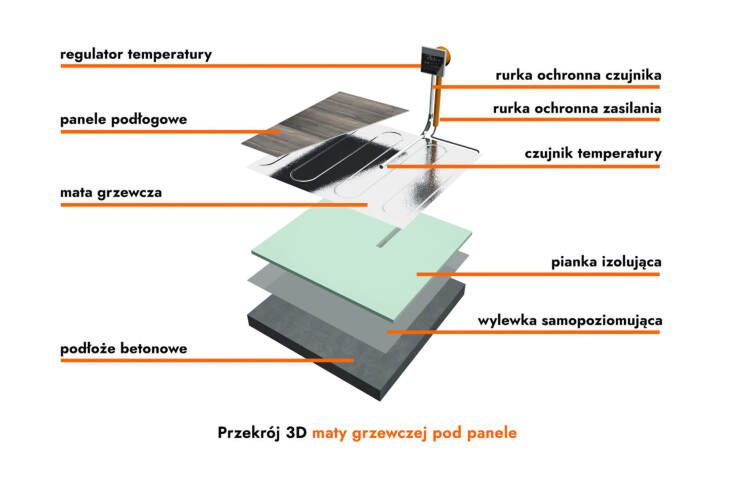

przekrój panela podłogowego

Kilka rad na początek – jak dobrze zaplanować prace?

System elektrycznego ogrzewania podłogowego jest bardzo uniwersalny, można go zainstalować pod dowolnymi pokryciami podłóg, w tym także montowany być może pod parkiety, panele podłogowe, deski drewniane i materiały drewnopodobne. Podczas instalacji nie trzeba ingerować w ściany, instalować kominów, a konieczność ingerencji w konstrukcję budynku zostaje ograniczona do minimum.

Przed instalacją warto zapoznać się z instrukcją dołączoną do produktu. Dużą pomocą są także filmy instruktażowe, które obrazują cały proces krok po kroku, wskazując, o czym warto pamiętać, układając maty grzewcze pod płytki czy też pod panele. Firma Thermoval przygotowała kompleksowe wideoporadniki ukazujące sposób montażu elektrycznego ogrzewania podłogowego pod płytki i pod panele.

Do najważniejszych zasad, o których należy pamiętać, jest wykonanie projektu systemu ogrzewania z uwzględnieniem stałej zabudowy, wyposażenia i urządzeń sanitarnych. Warto również pozostawić wydłuż ścian pomieszczenia nieogrzewany pasa szerokości 5–10 cm. Konieczne jest, aby istniejąca instalacja elektryczna posiadała odpowiednie zabezpieczenia nadprądowe i różnicowoprądowe. Mat grzewczych nie powinno się instalować w temperaturze poniżej 5 ºC.

Podczas montażu warto pamiętać, aby:

  • odcinki przewodów grzejnych nie stykały się ze sobą i nie zachodziły na siebie,
  • nie wolno skracać przewodów grzejnych maty, a w miarę możliwości należy unikać sytuacji ich sztukowania,
  • nie wolno używać gwoździ ani innych metalowych elementów do mocowania,
  •  nie zaleca się chodzić po rozłożonej macie,

Warto badać miernikiem rezystancję, by wykryć ewentualne uszkodzenia maty.

Jak zamontować elektryczną podłogówkę pod panele? Instrukcja montażu krok po kroku

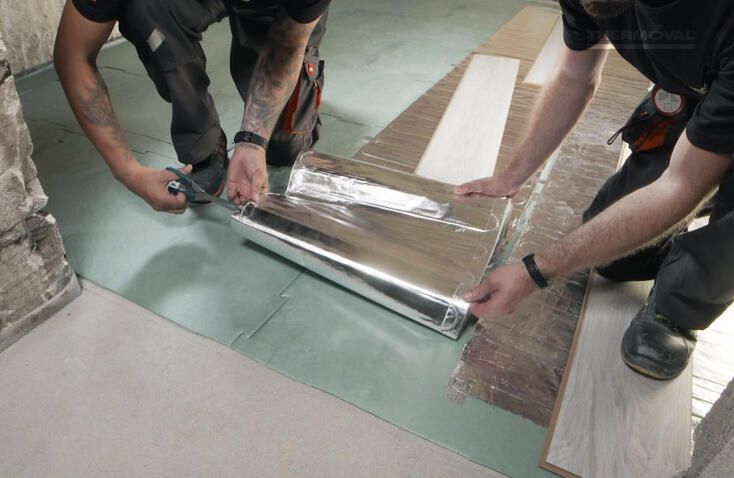

układanie paneli podłogowych

  1. Sprawdź zawartość opakowania i stan wizualny produktu. Jeśli stwierdzisz uszkodzenia, nie instaluj maty i skontaktuj się ze sprzedawcą.
  2. Wykonaj pierwszy pomiar rezystancji – wynik pomiaru zapisz w karcie gwarancyjnej.
  3. Wyznacz miejsce montażu puszki elektrycznej termostatu (na ścianie) oraz czujnika (na podłodze) zgodnie z przygotowanym wcześniej projektem.
  4. Wywierć otwór na puszkę elektryczną Ø 60 dla termostatu w wyznaczonym wcześniej miejscu.
  5. Wykonaj kanał instalacyjny dla rurki ochronnej czujnika podłogowego – część w ścianie powinna być skierowana w linii prostej do podłogi, a część w podłodze mieć długość ok. 50–60 cm.
  6. Włóż czujnik podłogowy do zaślepionego końca rurki, a następnie osadź ją wraz z czujnikiem w kanale instalacyjnym.
  7. Otwarty koniec rurki (część z wystającym przewodem czujnika) wprowadź do puszki instalacyjnej.
  8. Wprowadź przewód zasilający ~230 V do puszki instalacyjnej.
  9. Wprowadź rurkę z czujnikiem do puszki, po czym  przytnij rurkę, aby wystawała ok. 3 mm.
  10. Ułóż pierwszą warstwę podłogi – gęstą piankę wytłumiającą i wyrównującą lub inny miękki podkład. Pamiętaj, aby produkt użyty do położenia pierwszej warstwy posiadał parametr odporności na temperaturę minimum +80 ºC.
  11. W miejscu kanału instalacyjnego natnij podkład tak, by rurka ochronna znajdowała się pomiędzy warstwami i pamiętaj, aby przewody nie wystawały ponad powierzchnię wyciętych szczelin.
  12. Rozpocznij układanie maty grzewczej. Układaj szerszą powierzchnią aluminiową do góry. Przewody grzejne muszą być izolowane od paneli warstwą aluminiową.
  13. W trakcie instalacji przyklejaj maty do podłoża oraz do siebie tak, by nie przemieściły się podczas montażu paneli.
  14. W miejscu czujnika natnij podkład maty (płaszcz aluminiowy), a jego nadmiar wsuń pod rurkę ochronną czujnika.
  15. Pamiętaj, nie wolno przecinać przewodu grzejnego maty! W przypadku konieczności zmiany kierunku układania maty skorzystaj z jednego z trzech sposobów:
    • zawracanie,
    • wykonywanie łuku,
    • zmiana kierunku pod kątem.
  16. Wykonaj Drugi pomiar rezystancji, wynik pomiaru zapisz w karcie gwarancyjnej.
  17. Układaj panele podłogowe bezpośrednio na macie grzewczej.
  18. Wykonaj trzeci pomiar rezystancji – wynik pomiaru zapisz w karcie gwarancyjnej.
  19. Wykonaj instalację termostatu według instrukcji urządzenia. Podłącz matę do regulatora.

System jest gotowy do użytkowania w zasadzie od razu po podłączeniu maty i zaprogramowaniu termostatu. Wyjątkiem są panele montowane na klej,w tej kwestii kieruj się informacjami podanymi przez producenta paneli.
