Czy strefowanie w rekuperacji pomoże ograniczyć zużycie energii?

Producenci central wentylacyjnych zostali zobligowani do publikacji wiarygodnych danych, takich jak wartość odzysku i pobór mocy zgodnie z ustandaryzowanymi metodami pomiarowymi. Na urządzeniach pojawiły się etykiety energetyczne, określające klasę energetyczną i poziom mocy akustycznej (hałasu), dzięki czemu konsument może zestawić i porównać ze sobą dwie różne centrale wentylacyjne.

Żeby osiągnąć wysokie (i atrakcyjne dla klienta) parametry, producenci stosują energooszczędne wentylatory EC, szczelne wymienniki płytowe o wysokich odzyskach energii i zaawansowaną automatykę sterująca. W efekcie urządzenia mają wysokie klasy energetyczne A i A+, zużywają mało prądu, odzyskują powyżej 90% ciepła i są ciche.

Czy można osiągnąć więcej?

W większości urządzeń wymagania są spełnione, ale wiele jest do zrobienia w sposobie dostarczenia powietrza do pomieszczeń i określenia zapotrzebowania na wentylację. Wyobraźmy sobie dom o powierzchni mieszkalnej 130 m², zamieszkały przez czterech domowników, który według aktualnych norm i przepisów będzie potrzebował łącznie ok. 265 m³ powietrza na godzinę.

Taki projekt przewiduje, że system wentylacyjny dostarcza 265 m³ powietrza do całego domu, bez względu na warunki i obecność domowników. Oczywiście użytkownik może zmniejszyć bieg (wydajność) centrali, gdy wychodzi z domu, i zwiększyć, kiedy ma gości. Ale czy takie działania mają rzeczywiście miejsce? I czy potem wraca się do poprzedniego, nominalnego trybu?

System wie lepiej!

A gdyby tak system wentylacji „wiedział”, ilu jest domowników i gdzie akurat przebywają, i mógł dostarczyć odpowiednią ilość powietrza w odpowiednim miejscu i czasie? Taki sposób sterowania nazywamy właśnie strefowaniem (wydzielenie w domu stref, w których możemy przewidzieć pewne zachowania domowników). Typowym podziałem będzie obszar dzienny i nocny. Ideą takiego podziału jest dostarczenie odpowiedniej ilości powietrza do strefy, w której aktualnie  przebywają domownicy.

Tak więc w nocy wentylujemy strefę nocną, np. sypialnie zlokalizowane na 1. piętrze, a w dzień strefę dzienną, czyli salon i jadalnię. Od powyższego schematu zdarzają się oczywiście odstępstwa, bo przecież część domowników może być w sypialniach, a część nadal korzystać z pokoju dziennego. Rozwiązaniem jest technologia detekcji obecności ludzi i mimo że brzmi to groźnie i sugeruje inwigilację, nie jest wcale skomplikowane.

W obiektach biurowych detekcja może być oparta na kamerach, termowizji, czujnikach ruchu, ale także na mierzeniu parametrów powietrza takich jak stężenie CO₂, wilgotności względnej czy LZO, czyli lotnych związków organicznych. Najbardziej optymalnym miernikiem w domu mieszkalnym będzie właśnie detekcja dwutlenku węgla.

Jak działa strefowanie?

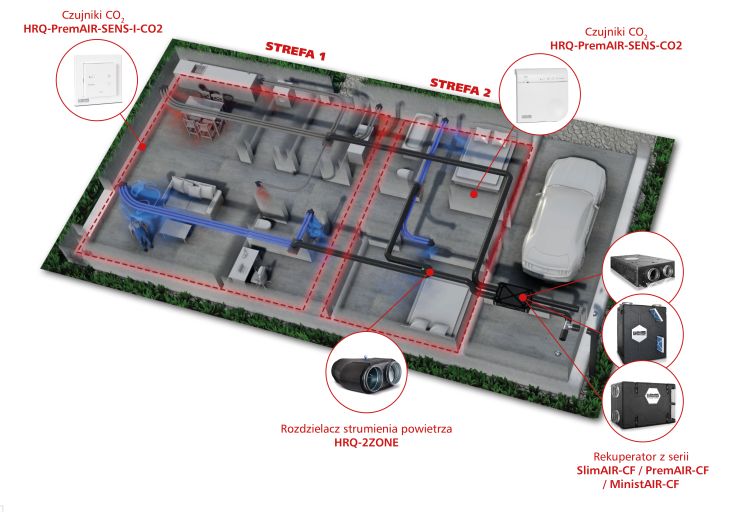

Alnor Systemy Wentylacji  jako pierwsza firma w Polsce opracowała system instalacji rekuperacji ze strefowaniem czyli układem przepustnic (HRQ-2ZONE) i czujnikami CO₂ . To obecnie najwydajniejszy i najoszczędniejszy sposób sterowania strumieniem powietrza. Wydzielając właśnie dwie strefy życia domowników w domu np.: na dzienną i nocną, system cały czas monitoruje poziom stężenia dwutlenku węgla.

Do strefy o większym stężeniu CO₂ czyli tam gdzie obecnie przebywają domownicy, rekuperator dostarczy więcej świeżego powietrza, niż do drugiej strefy z mniejszym stężeniem CO₂. Podsumowując system strefowania rozdziela strumień powietrza według wskazań lokalnych czujników dwutlenku węgla – otwierając jedną przepustnicę do strefy z większym zanieczyszczeniem CO₂ i przymykając drugą do drugiej strefy. Co ważne, nigdy nie dochodzi do całkowitego zamknięcia przepustnicy, a do strefy nie używanej rekuperator będzie nawiewał tylko niezbędne minimum do wentylowania pustej strefy.

Według raportu Review study on the Ecodesign and Energy Regulations on ventilation units domownicy przebywają średnio w na połowie powierzchni domu, przez 63% dnia. Co oznacza, że strumień powietrza może być okresowo zredukowany o 70%!

HRQ-2ZONE jest kompatybilny ze wszystkimi rekuperatorami firmy Alnor z serii PremAIR-CF i SlimAIR-CF oraz MinistAIR-CF. Do prawidłowego działania strefowania rekuperatory muszą podsiadać moduł stałego przepływu powietrza CF (Constant Flow). Ponadto bezprzewodowa komunikacja z centralą wentylacyjną oraz czujnikami CO2 ogranicza czas i koszty montażu, natomiast wentylacja sterowana na żądanie (DCV) to klucz do wysokiej wydajności przy niskim zużyciu energii.

Podsumowanie

Wiele zmieniło się w sposobie kontrolowania powietrza w naszych domach! Od wszechobecnej wentylacji naturalnej, której nie dało się kontrolować i która wychładzała pomieszczenia, dotarliśmy do systemów, które odzyskują ponad 90% ciepła i potrafią dobrać ilość świeżego powietrza do ilości domowników i skierować go do najbardziej potrzebującego miejsca.

Rekuperatory w klasie A (najpowszechniejszej) z manualnym sterowaniem osiągają -34 do -42 kWh/m2/rok, co oznacza o tyle mniejsze zużycie energii względem wentylacji naturalnej. System wyposażany w czujniki, strefowanie może osiągnąć -55 kWh/m2/rok. To nawet dodatkowe 20 kWh oszczędności z metra kwadratowego rocznie!
