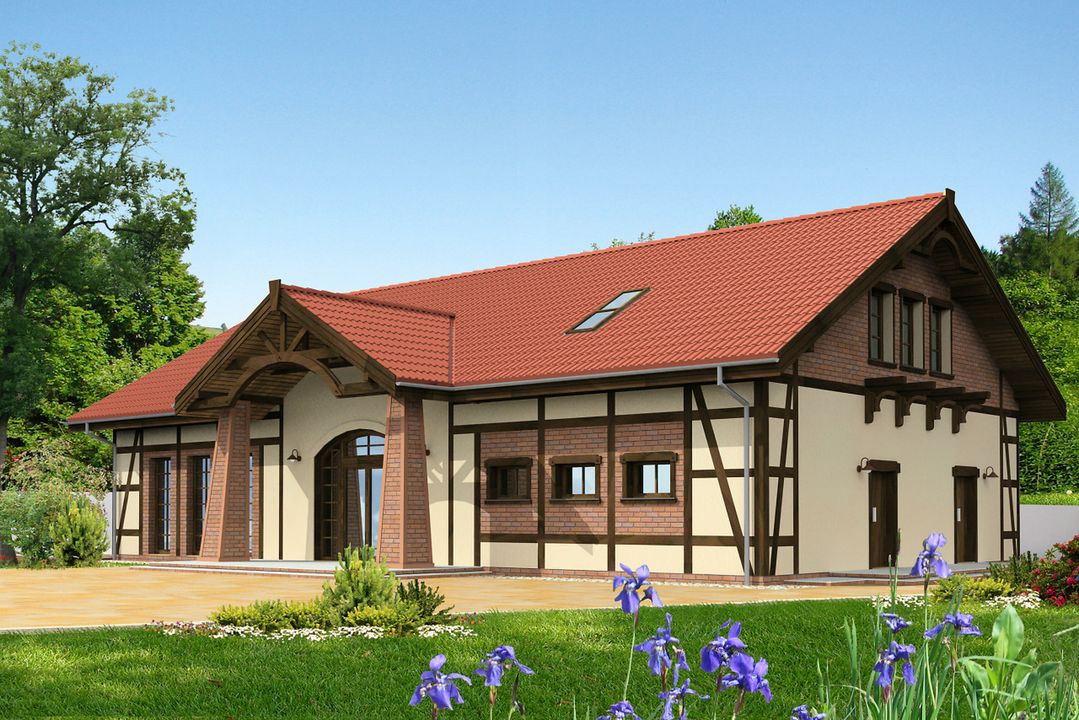

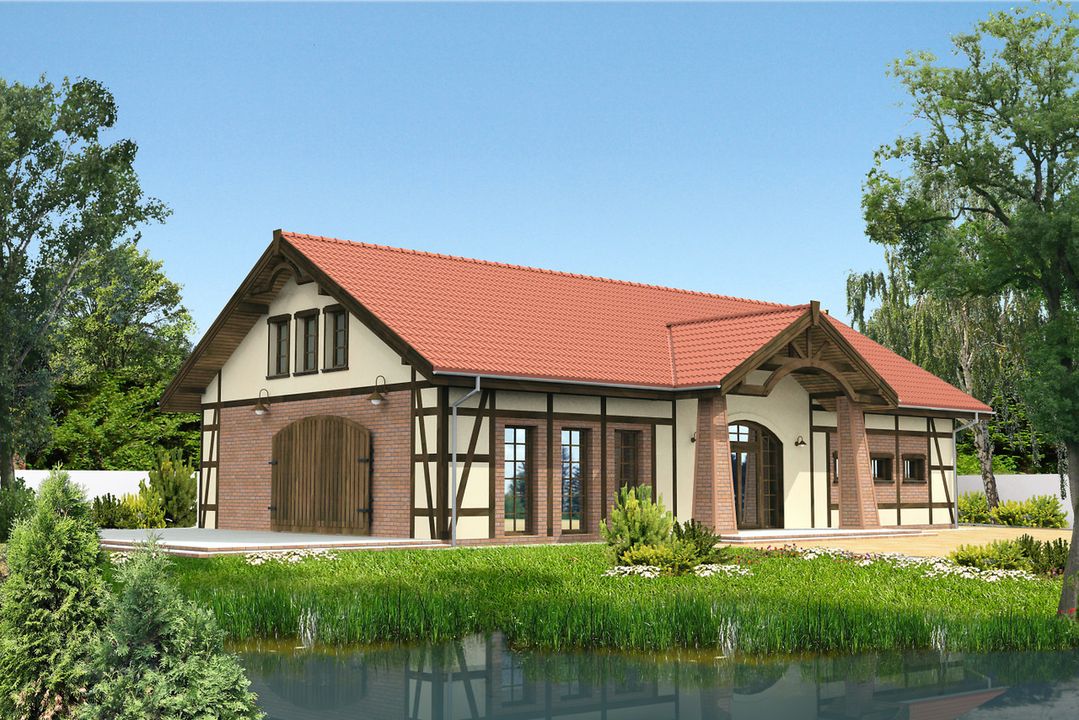

Projekt restauracji Budynek usługowy Orzeł DCU01

Odbicie lustrzane

Projekt restauracji Budynek usługowy Orzeł DCU01

Specyfikacja projektu:

  • Kod projektu:

    WOB1661

  • Powierzchnia użytkowa:

    290,27 m²

  • Pokoje (bez salonu):

    0

    Łazienki + toalety:

    3

  • Stanowiska garażowe:

    0

  • Min. szerokość działki:

    33,50 m

  • Koszt budowy (stan surowy zamknięty):

    459 100 zł

Cena projektu: 5 970 zł

icon Extra dodatki o wartości 3349 zł icon
  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny Poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
  • Poradnik "Jak budować dom" - wersja elektroniczna
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Projekt, wraz ze wszystkimi dodatkami, za darmo dostarczy Ci Poczta Polska. Możesz wybrać dostawę Kurierem DPD - jej koszt uzależniony jest od wybranego sposobu płatności.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

Odbicie lustrzane
Rzut parteru
Rzut poddasza

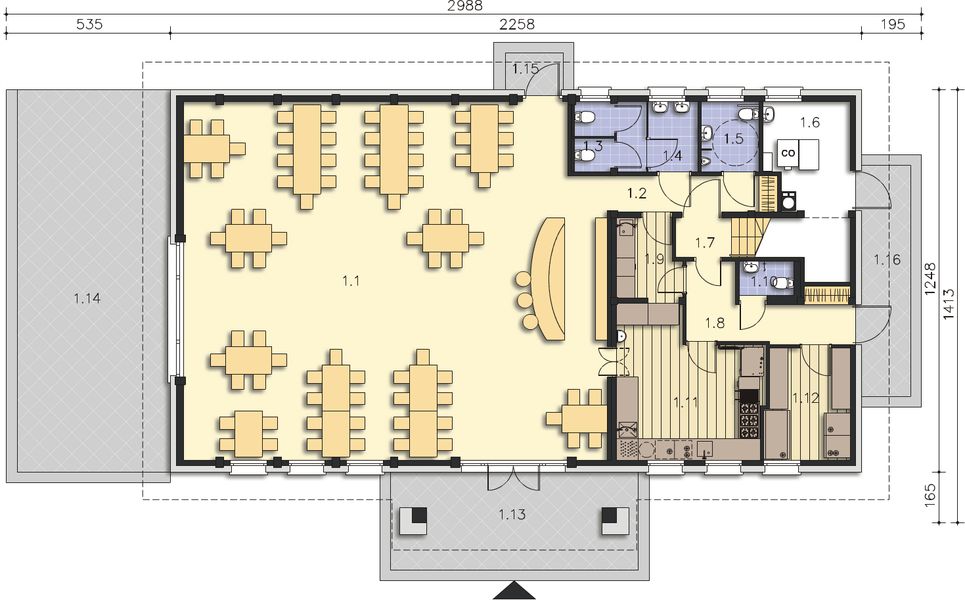

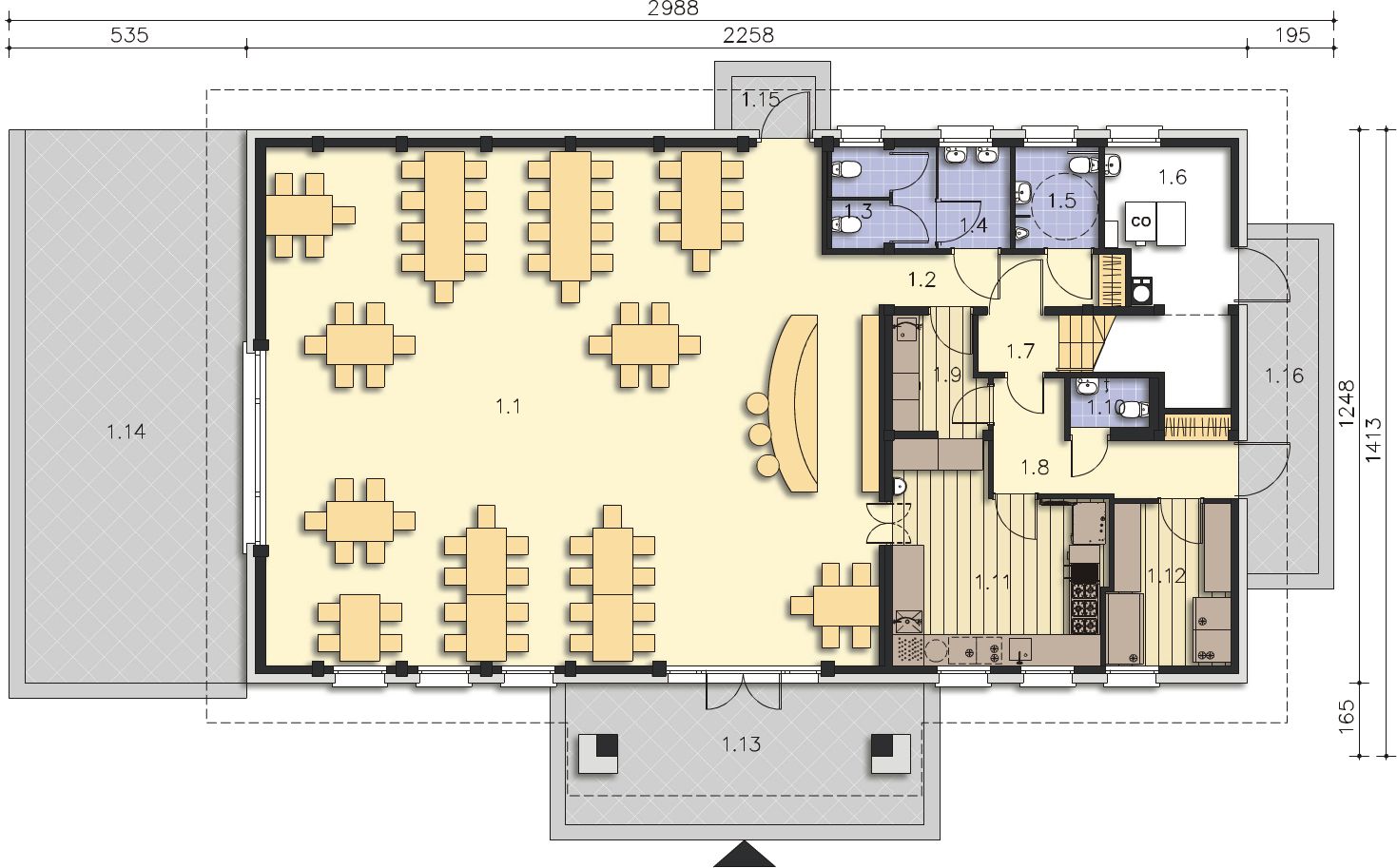

Rzut parteru projektu Budynek usługowy Orzeł DCU01
Odbicie lustrzane
  • 1. Sala bankietowa 159,01 m2
  • 2. Korytarz 6,06 m2
  • 3. Wc damski 5,44 m2
  • 4. Hall 3,60 m2
  • 5. Wc męski 4,24 m2
  • 6. Kotłownia 8,90 m2
  • 7. Korytarz 2,32 m2
  • 8. Korytarz 9,76 m2
  • 9. Zmywalnia naczyń 5 m2
  • 10. Wc 1,92 m2
  • 11. Kuchnia 20,63 m2
  • 12. Magazyn 9,60 m2
  • 13. Podest
  • 14. Podest
  • 15. Podest
  • 16. Podest
  • Razem 236,48 m2
Rzut poddasza projektu Budynek usługowy Orzeł DCU01
Odbicie lustrzane
  • 1. Schody 15,41 m2
  • 2. Pom. gospodarcze 7,67 m2
  • 3. Biuro 22,44 m2
  • 4. Łazienka 4,56 m2
  • 5. Łazienka 3,33 m2
  • 6. Pomieszczenie socjalne 9,28 m2
  • Razem 62,69 m2
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
290,27 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Wysokość ściany kolankowej
0,51 m
Cena przy zakupie z projektem icon

Wysokość ściany podpierającej dach. Jej wysokość wpływa na powierzchnię użytkową kondygnacji, na której się znajduje.

Powierzchnia zabudowy
282,15 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
334,42 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura brutto
1 853 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
30 °
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,41 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
33,50 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Euco
83,76 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Technologia: restauracji / domu weselnego. Ściany zewnętrzne: Ściana dwuwarstwowa z cegły silikatowej „Silka” (Xella) grubości 38 cm (18 cm cegła silikatowa + 20cm styropian „Termo Organika”, o wsp. λ=0,031 W/mK). Wsp. Uo = 0,15 W/m²K. Fundamenty: Tradycyjne żelbetowe ławy fundamentowe, ściany fundamentowe z bloczków betonowych M6, posadzka na płycie żelbetowej wspartej na ścianach fundamentowych. Izolacja od gruntu: posadzki na płycie z twardego nienasiąkliwego styropianu gr 20cm; dodatkowo izolacja ścian fundamentowych przy pomocy bloczków izolacyjnych izomur. Strop: Żelbetowe gęstożebrowe z pustakami betonowymi lub ceramicznymi. Konstrukcja dachu: Tradycyjna więźba drewniana wykonana metodą ciesielskąWiązary dachowe z litego drewna wykonywane na budowie lub prefabrykowane. Schody: Żelbetowe wykańczane drewnem lub płytkami ceramicznymi. Instalacje: grzewcza i przygotowania ciepłej wody użytkowej: kocioł na paliwo stałe typu „eko-groszek” lub pellet instalacje c.o. z zast. systemów „Purmo” instalacja wentylacji mechanicznej z rekuperacją z zastosowaniem rozwiązań firmy „Rekuperatory” opcjonalnie gruntowy wymiennik ciepła „Awadukt thermo” firmy „REHAU” ogrzewanie podłogowe łazienek - elektryczna mata grzejna opcjonalnie instalacja kolektorów słonecznych do podgrzewania c.w.u. Wewnętrzna instalacja gazowa doprowadzona do kuchni (do przygotowywania posiłków). Stolarka okienna i drzwiowa: Okna PCV o wsp. Uo = 0,6 W/m²K dla szyb i Uo = 0,96-1,0 W/m²K dla ramy, wsp. gn = 0,5.Okna połaciowe firmy „Fakro” - FTT Thermo o wsp. Uo = 0,5 W/m²K dla szyb i Uo = 0,94 W/m²K dla ramy, wsp. gn = 0,62.Drzwi zewnętrzne firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K.Brama garażowa firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K.

Koszt budowy restauracji

Całkowity koszt budowy restauracji
459 100 zł
  • Stan zerowy

    15-35%

  • Stan surowy otwarty

    50-70%

  • Stan surowy zamknięty

    10-15%

15-35%

Stan zerowy
Szacunkowe koszty obejmujące prace ziemne, materiały oraz robociznę związaną z budową fundamentów/piwnic.

50-70%

Stan surowy otwarty
Szacunkowe koszty obejmujące budowę elementów nośnych, jak ściany oraz słupy, a także konstrukcji dachu wraz z pokryciem.

10-15%

Stan surowy zamknięty
Szacunkowe koszty zawierające prace wykonywane w ramach stanu surowego otwartego powiększone o montaż drzwi, okien oraz ewentualnych bram garażowych.

Koszty budowy restauracji Budynek usługowy Orzeł DCU01

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

W cenie otrzymasz

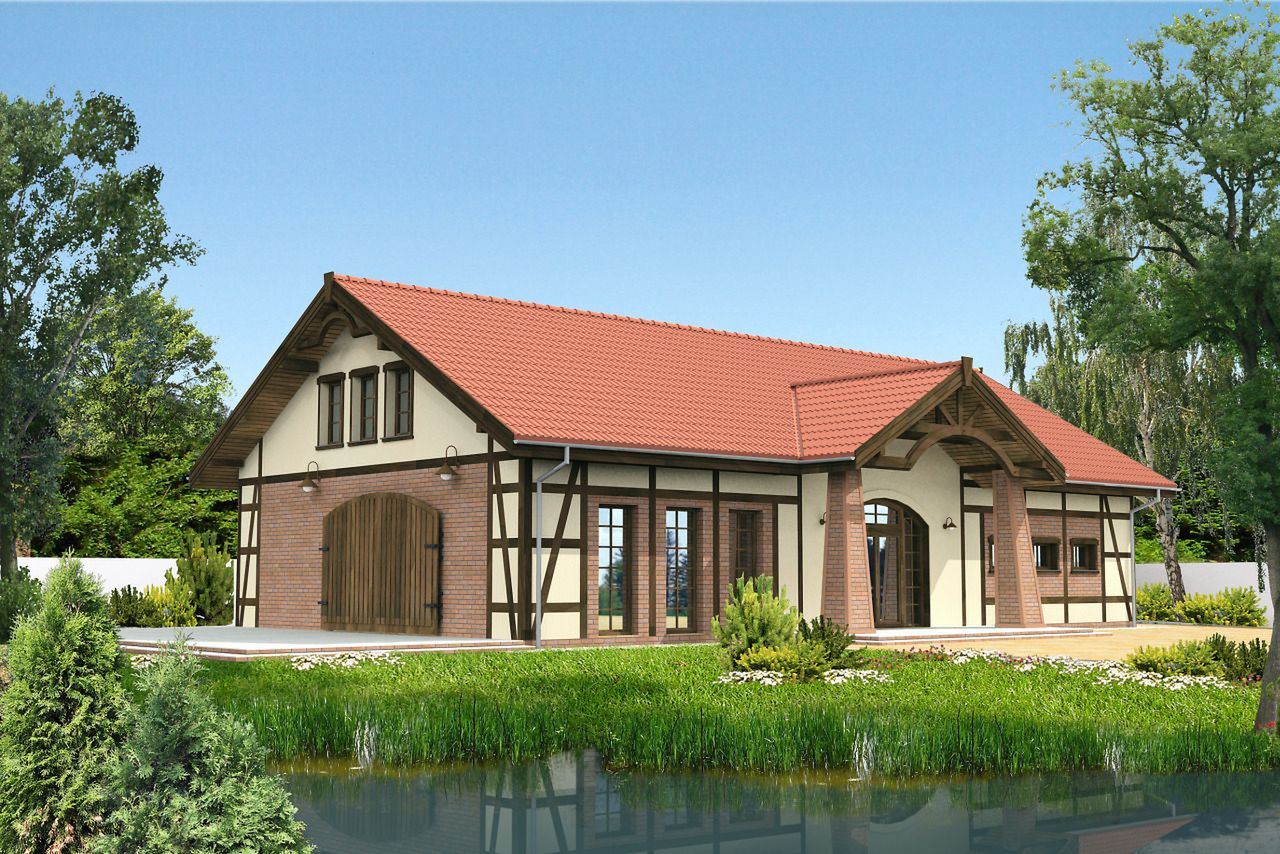

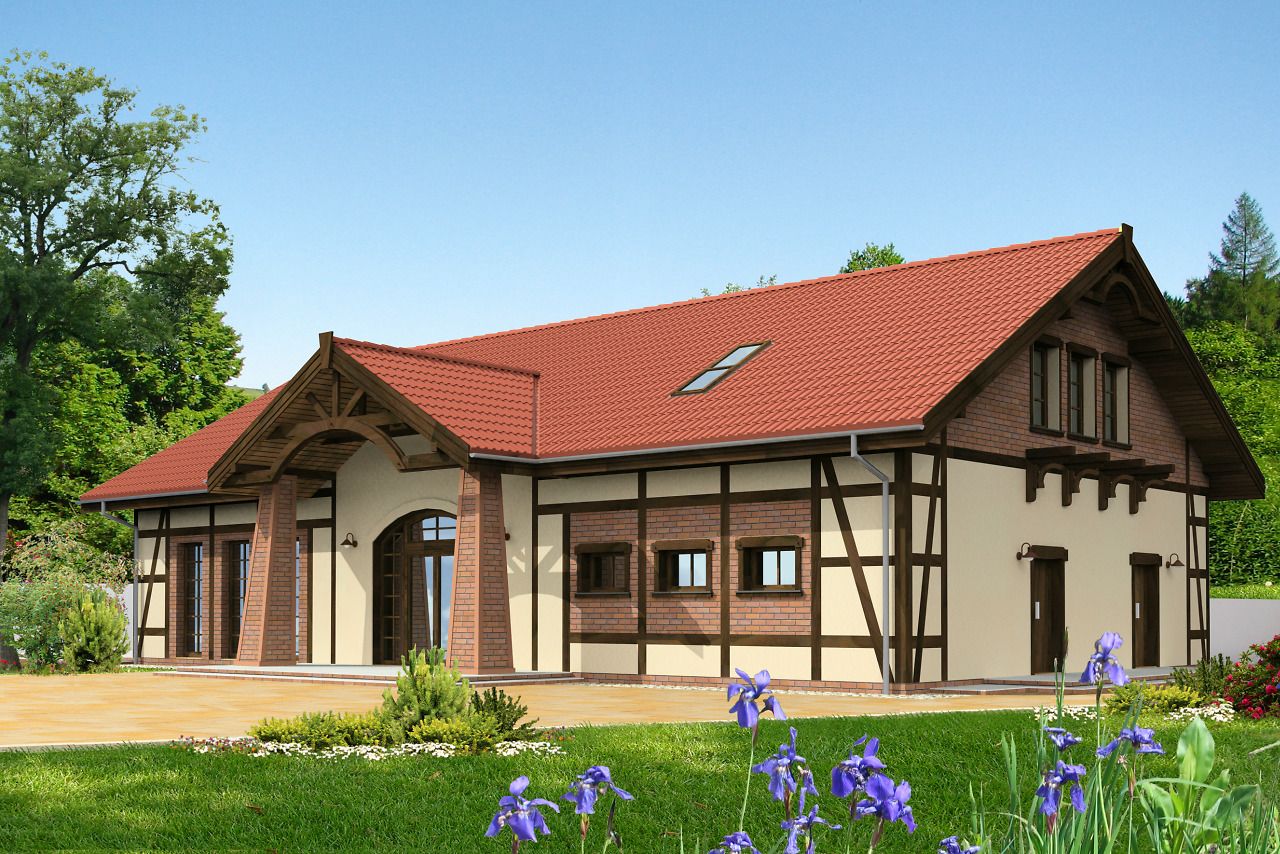

Zdjęcie 1 projektu Budynek usługowy Orzeł DCU01 WOB1661

Projekt restauracji Budynek usługowy Orzeł DCU01, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extra dodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
  • Poradnik "Jak budować dom" - wersja elektroniczna

    gratis!
Przejdź na stronę ze szczegółami

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Projekt restauracji w stylu rustykalnym. Budynek jest energooszczędny, a dzięki prostej bryle również ekonomiczny w realizacji. Na parterze znajduje się przestronna i jasna sala główna oraz znakomicie rozplanowane zaplecze, w którego skład wchodzi kuchnia, niezbędne pomieszczenia techniczne oraz sanitariaty. Na piętrze zaplanowano pomieszczenia biurowe oraz pracownicze.

Czytaj więcej

Usytuowanie na działce

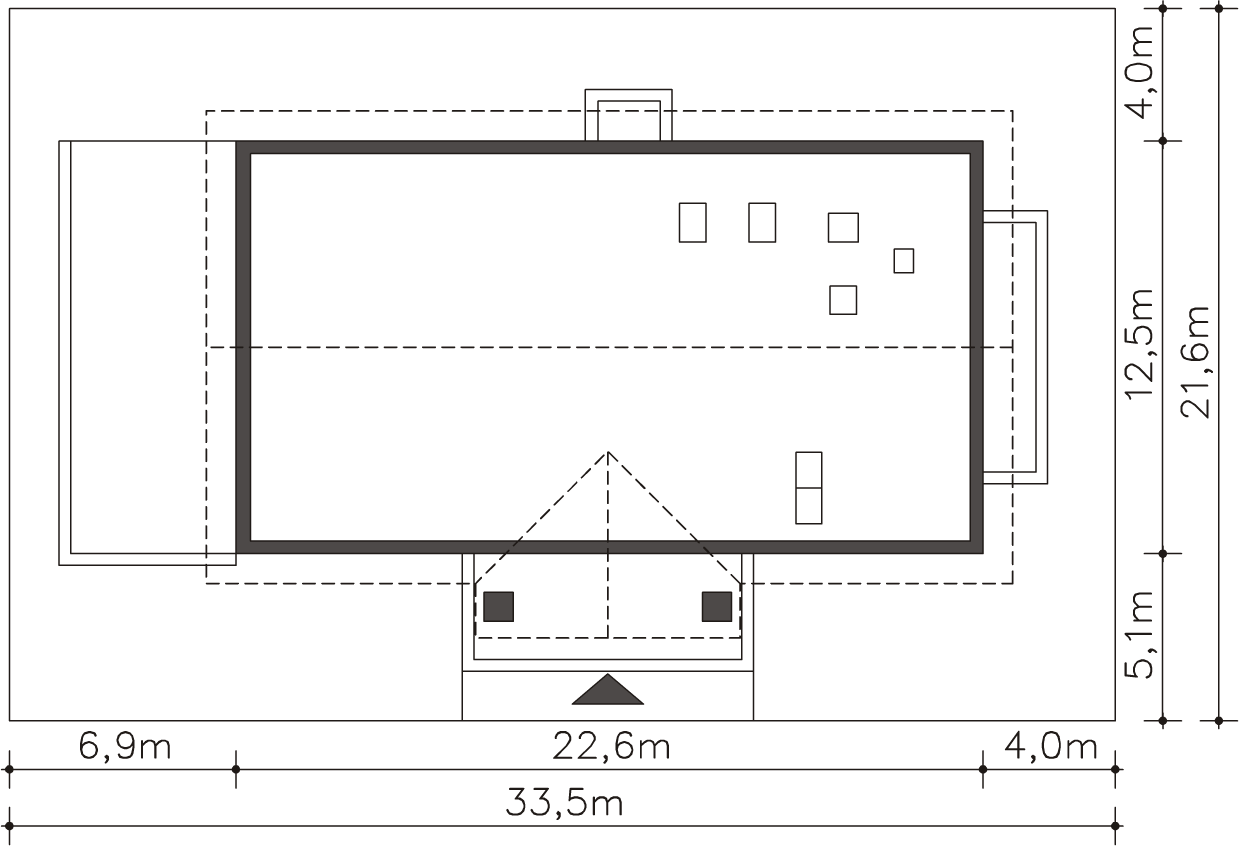

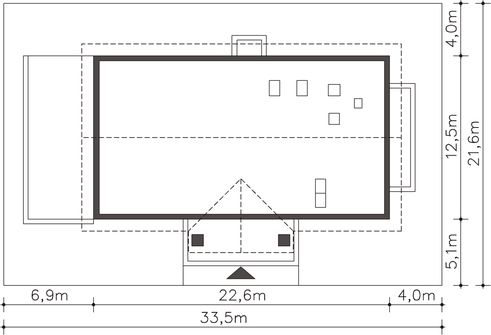

Usytuowanie projektu Budynek usługowy Orzeł DCU01 na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

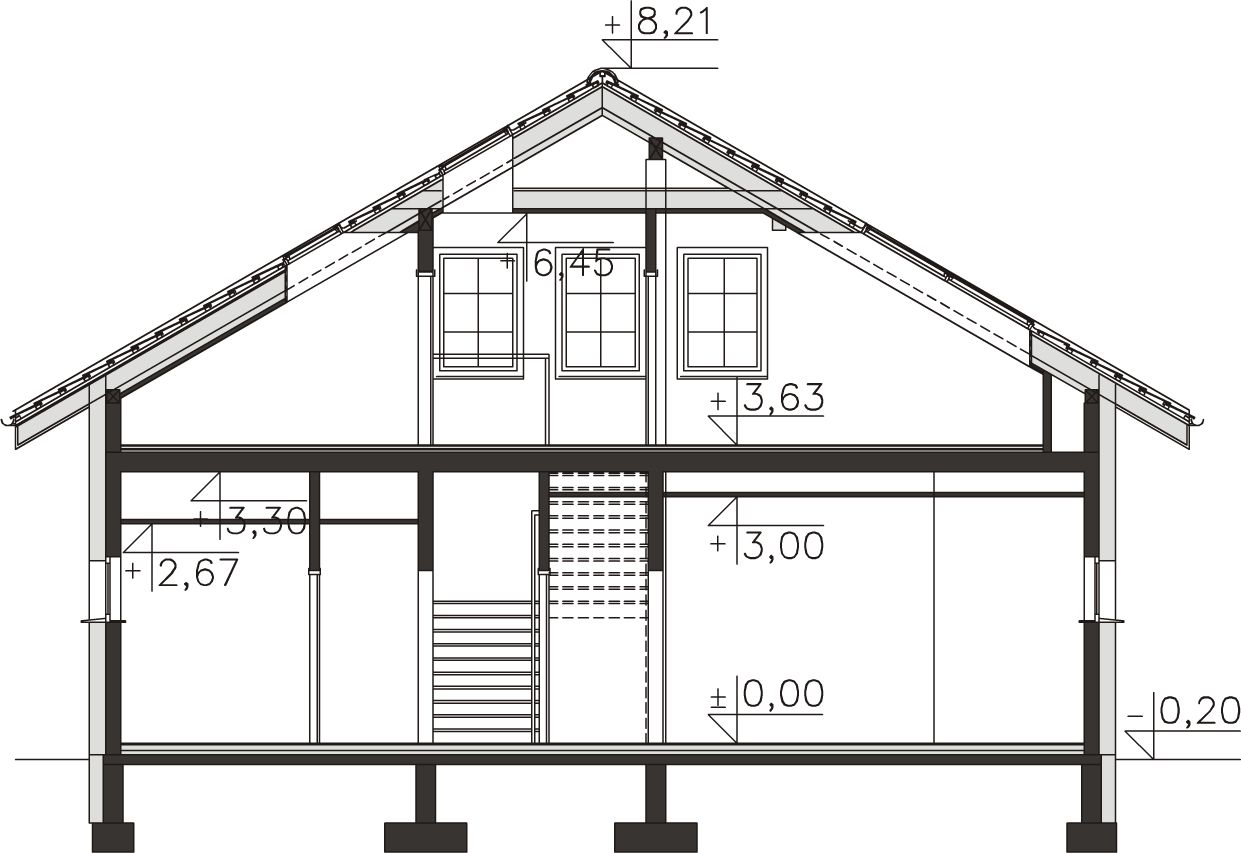

Przekrój pionowy
Przekrój pionowy projektu Budynek usługowy Orzeł DCU01

Elewacje

Frontowa
Tylna
Lewa
Prawa

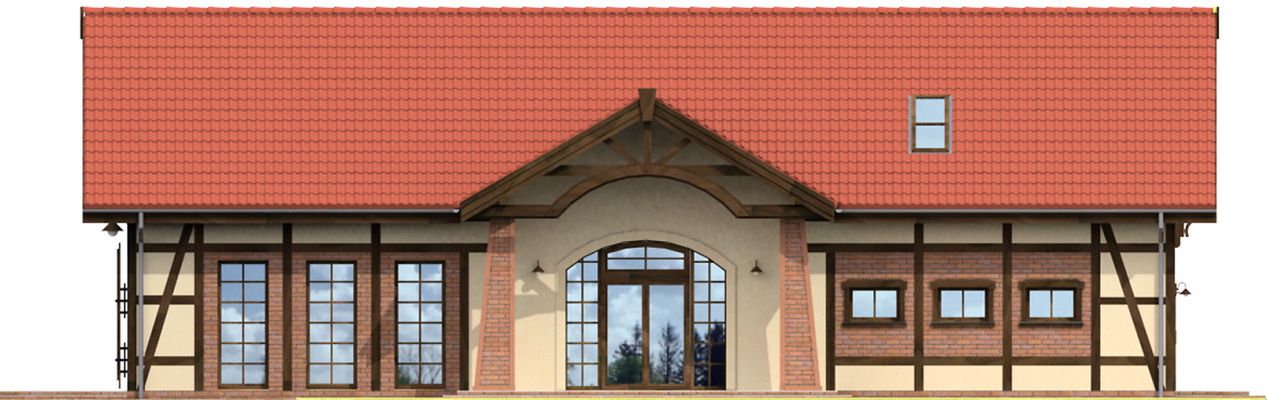

Elewacja frontowa projektu Budynek usługowy Orzeł DCU01

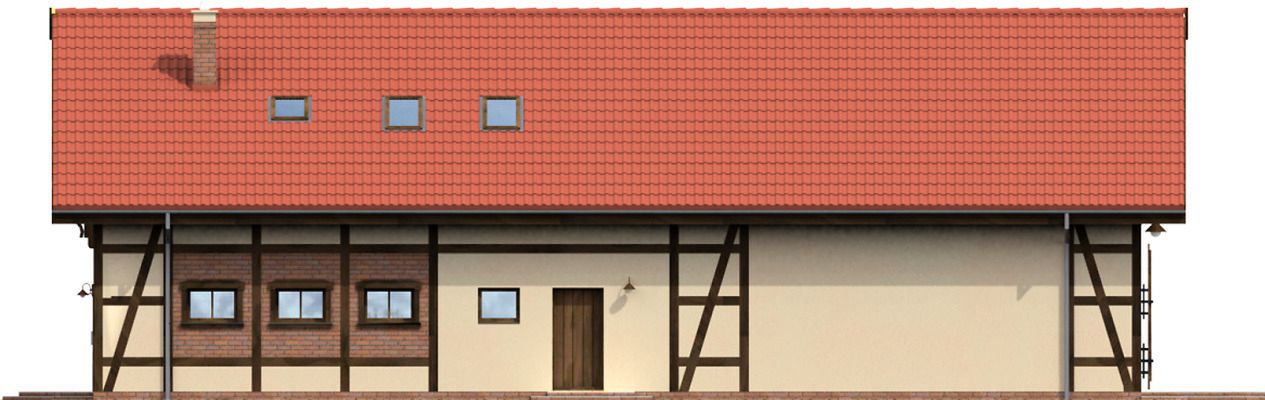

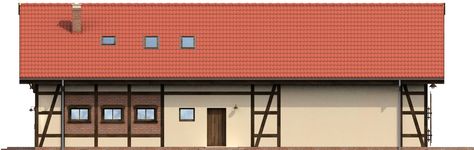

Elewacja tylna projektu Budynek usługowy Orzeł DCU01

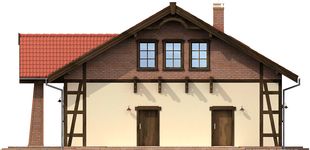

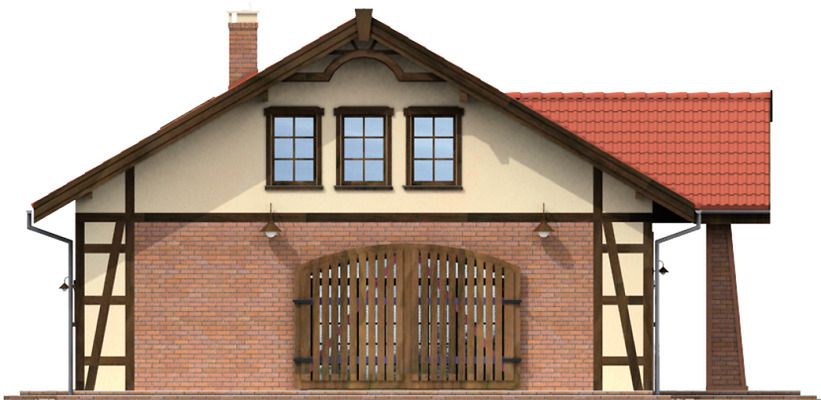

Elewacja lewa projektu Budynek usługowy Orzeł DCU01

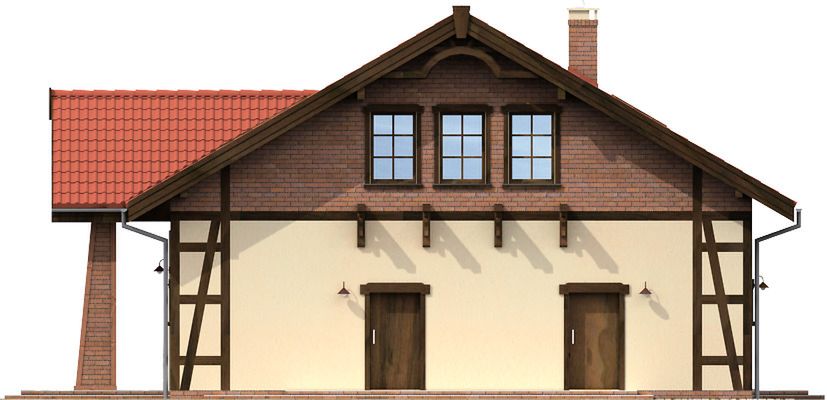

Elewacja prawa projektu Budynek usługowy Orzeł DCU01
Autor: Lipińscy Domy Biuro Projektowe
