Projekt domu Budynek usługowy Orzeł II DCU01a WOB1723

Dodano!

Projekt domu Budynek usługowy Orzeł II DCU01a WOB1723

Powierzchnia użytkowa:

376,03 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

0

Łazienki + toalety:

5

Min. szer. i dł. działki:

33,5 x 21,60 m

Kąt nachylenia dachu:

30°

Więcej parametrów

Szacunkowy koszt budowy:

628 000 zł

Jesienne cięcie cen

Cena projektu:

7 970 zł

7 670 zł

Oferta ważna do 30.09.2021 r.

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

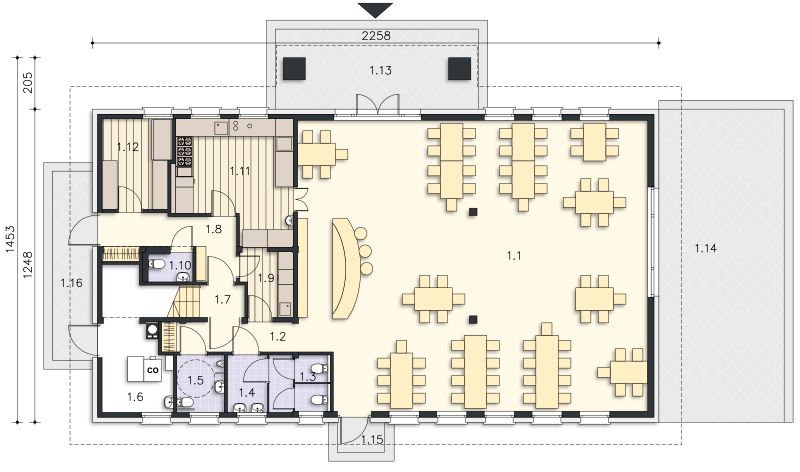

Rzut parteru - 235,30 m²

Rzut parteru projektu Budynek usługowy Orzeł II DCU01a

Zapytaj, co możesz zmienić

  • 1. Sala bankietowa 157,83 m²
  • 2. Korytarz 6,06 m²
  • 3. Wc damski 5,44 m²
  • 4. Przedsionek 3,60 m²
  • 5. Wc męski 4,24 m²
  • 6. Kotłownia 8,90 m² (12,36 m²)
  • 7. Korytarz 2,32 m²
  • 8. Korytarz 9,76 m²
  • 9. Zmywalnia naczyń 5 m²
  • 10. Wc 1,92 m² (2,10 m²)
  • 11. Kuchnia 20,63 m²
  • 12. Magazyn 9,60 m²
  • 13. Podest (24,59 m²)
  • 14. Podest (62,34 m²)
  • 15. Podest (2,25 m²)
  • 16. Podest (12,03 m²)
  • Razem rzut parteru 235,30 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

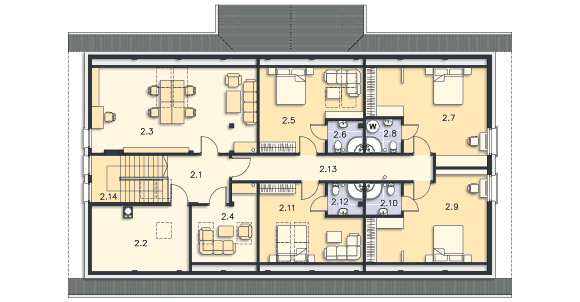

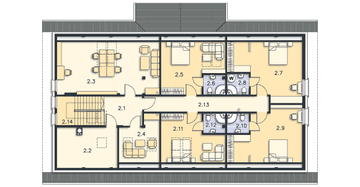

Rzut poddasza - 149,63 m²

Rzut poddasza projektu Budynek usługowy Orzeł II DCU01a

Zapytaj, co możesz zmienić

  • 1. Korytarz 8,72 m²
  • 2. Pom. gospodarcze 7,64 m² (18,66 m²)
  • 3. Biuro 27,76 m² (42,39 m²)
  • 4. Biuro 6,99 m² (12,75 m²)
  • 5. Pokój 13,57 m² (22,76 m²)
  • 6. Łazienka 3,28 m²
  • 7. Pokój 18,48 m² (29,43 m²)
  • 8. Łazienka 3,40 m²
  • 9. Pokój 16,44 m² (27,19 m²)
  • 10. Łazienka 3,40 m²
  • 11. Pokój 11,64 m² (20,82 m²)
  • 12. Łazienka 3,30 m²
  • 13. Hall 15,16 m²
  • 14. Schody 9,85 m²
  • Razem rzut poddasza 149,63 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

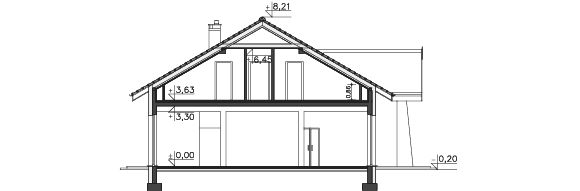

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Budynek usługowy Orzeł II DCU01a

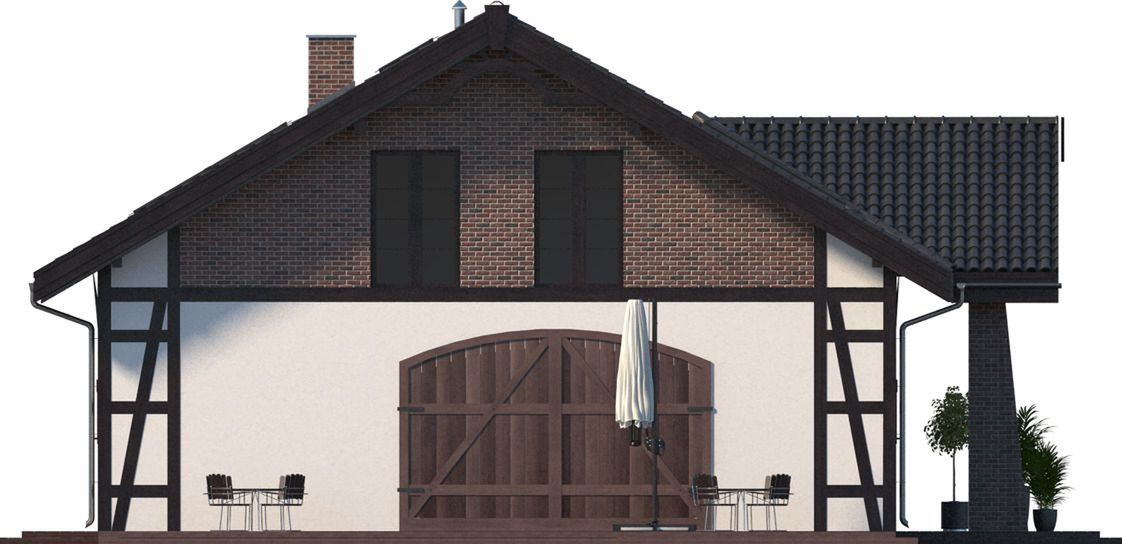

Elewacje

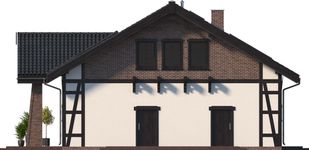

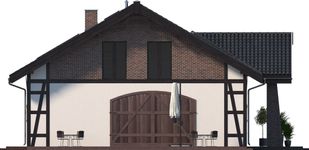

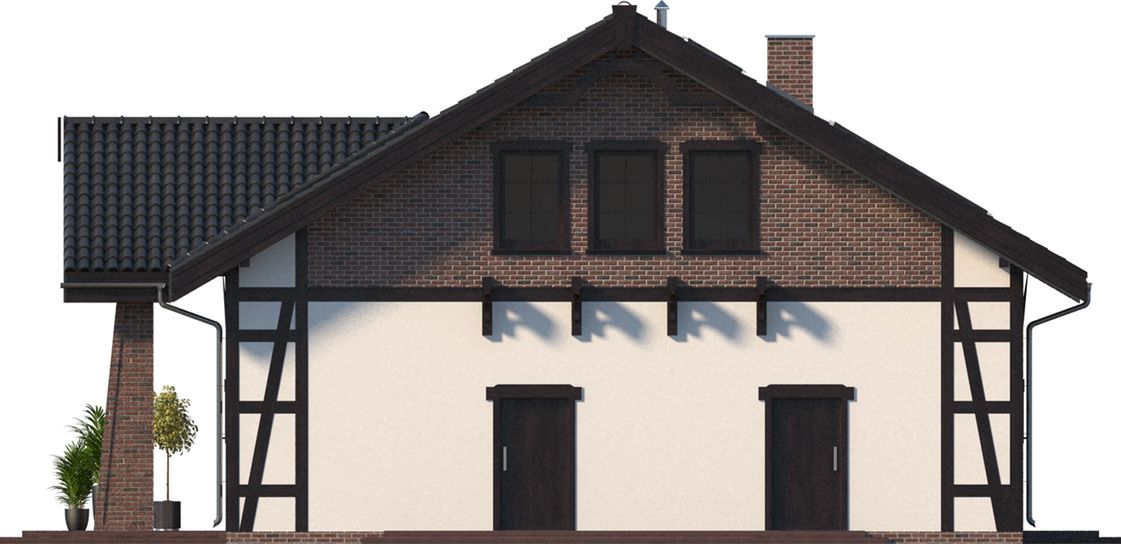

Frontowa
Tylna
Lewa
Prawa

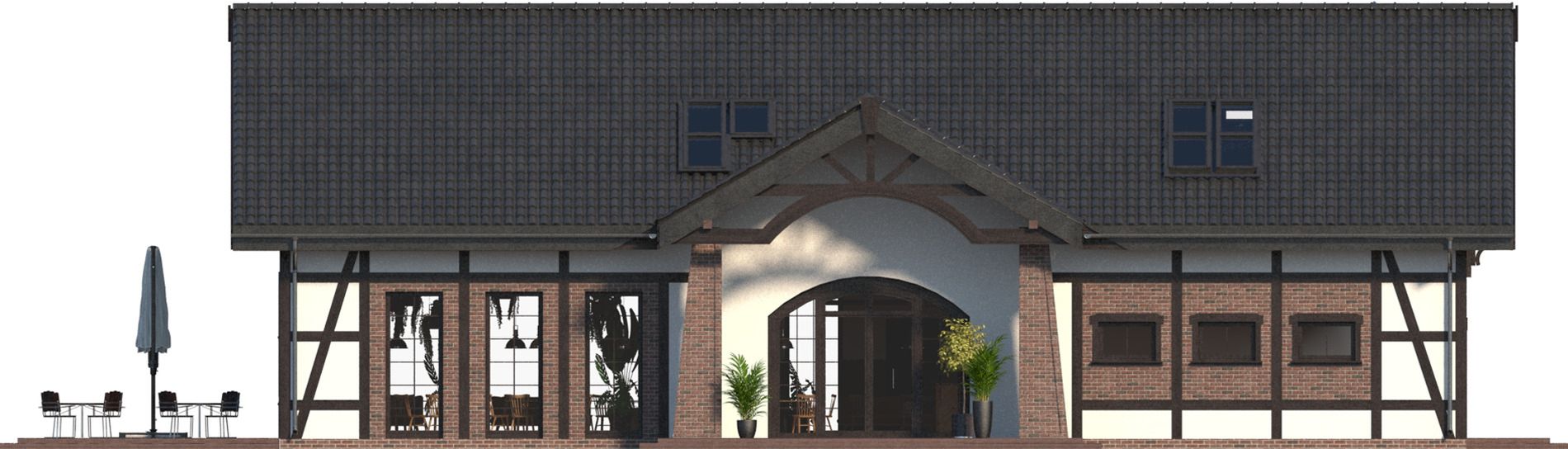

Elewacja frontowa projektu Budynek usługowy Orzeł II DCU01a

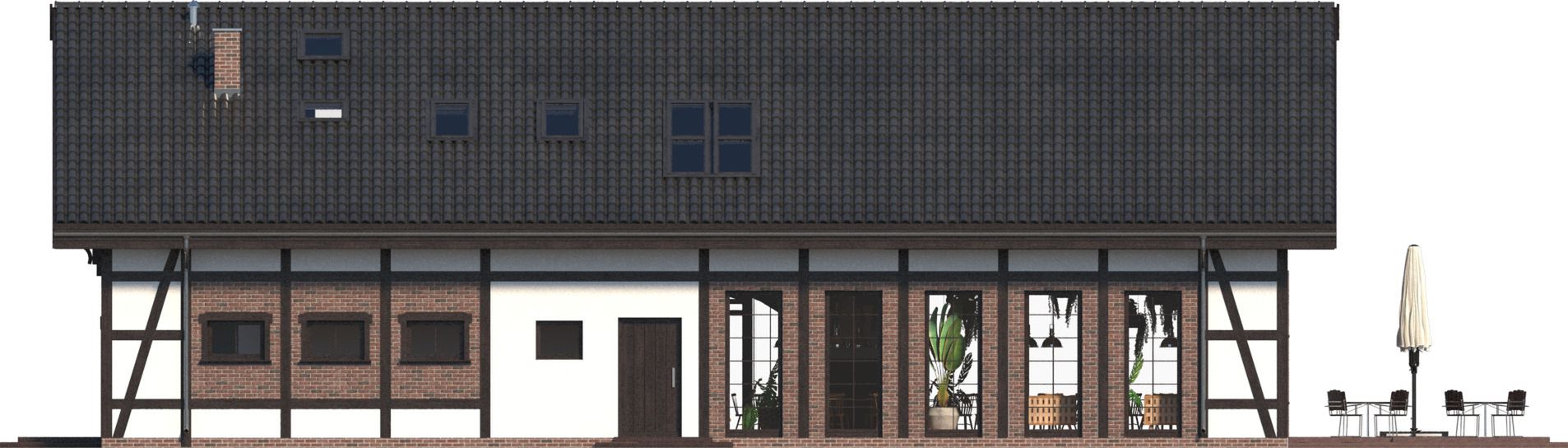

Elewacja tylna projektu Budynek usługowy Orzeł II DCU01a
Elewacja lewa projektu Budynek usługowy Orzeł II DCU01a
Elewacja prawa projektu Budynek usługowy Orzeł II DCU01a
Autor: Lipińscy Domy Biuro Projektowe

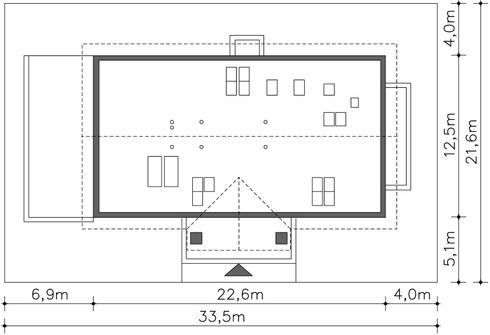

Usytuowanie na działce

Usytuowanie projektu Budynek usługowy Orzeł II DCU01a na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
376,03 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Wysokość ściany kolankowej
0,86 m
Cena przy zakupie z projektem icon

Wysokość ściany podpierającej dach. Jej wysokość wpływa na powierzchnię użytkową kondygnacji, na której się znajduje.

Powierzchnia zabudowy
282,15 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
460,25 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura brutto
1 853,16 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
30°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,41 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
33,50 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
21,60 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ogrzewanie icon

c.o. grzejnikowe + c.w.u. - kocioł gazowy

Wentylacja icon

grawitacyjna

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne - Bloczek silikatowy 18 cm + styropian 20 cm. Strop - żelbetowy. Ogrzewanie - c.o. grzejnikowe + c.w.u. - kocioł gazowy. Wentylacja - grawitacyjna.

Szacunkowy koszt budowy

Stan surowy zamknięty

628 000 zł netto

Prace ziemne i fundamenty

15-35%

Kompletna konstrukcja,
strop oraz dach

50-70%

Stolarka okienna i drzwiowa

10-15%

Podane koszty budowy mają charakter szacunkowy.

icon

Koszty budowy domu

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

Budynek usługowy Orzeł II DCU01a

Co zawiera projekt domu
Budynek usługowy Orzeł II DCU01a

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Opis projektu

Ten nowoczesny i funkcjonalny budynek usługowy pozwoli Ci rozwinąć prężną działalność. W środku znajduje się duża sala bankietowa z częścią barową, kuchnie i toalety oraz strefa hotelowa na górze, w której zapewnisz gościom wygodny nocleg.
