Projekt domu Tymon N WRW1097

Dodano!

Projekt domu Tymon N WRW1097

Powierzchnia użytkowa:

141,43 m²

Pokoje (bez salonu):

5

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

22,76 x 19,31 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Szacunkowy koszt budowy:

na II kwartał 2021

229 000 zł

Cena projektu:

3 700 zł

Projekt został wycofany z oferty

W razie pytań prosimy o kontakt z Centrum Obsługi Klienta
tel: 71 715 20 60
Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2017 – co to oznacza? icon

Ten projekt spełnia normy energooszczędności ważne do końca 2020 roku. Tym samym może wymagać dostosowania do nowych norm i wytycznych dotyczących energooszczędności, a to będzie się dla Ciebie wiązać z dodatkowymi kosztami na etapie adaptacji.

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Jeżeli zdecydujesz się na projekt w wersji sprzed nowelizacji, będziesz mieć 14 dni na jego zwrot lub wymianę (na podst. Regulaminu serwisu internetowego Extradom.pl, § 10, pkt. 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

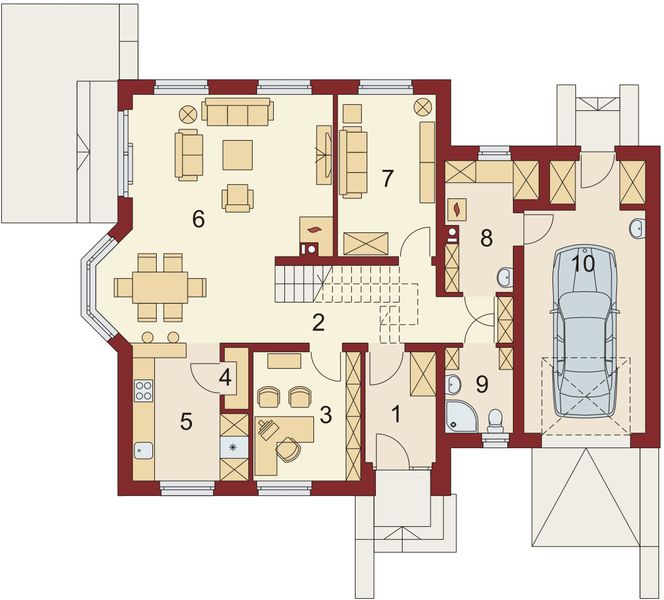

Rzut parteru - 116,82 m²

Rzut parteru projektu Tymon N

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 5,59 m²
  • 2. Hall 11,25 m²
  • 3. Pokój 10,13 m²
  • 4. Spiżarnia 1,05 m²
  • 5. Kuchnia 10,24 m²
  • 6. Pokój dzienny + jadalnia 32,37 m²
  • 7. Pokój 11,65 m²
  • 8. Pom. gospodarcze 7,05 m²
  • 9. Łazienka 4,23 m²
  • 10. Garaż jednostanowiskowy 23,26 m²
  • Razem rzut parteru 116,82 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

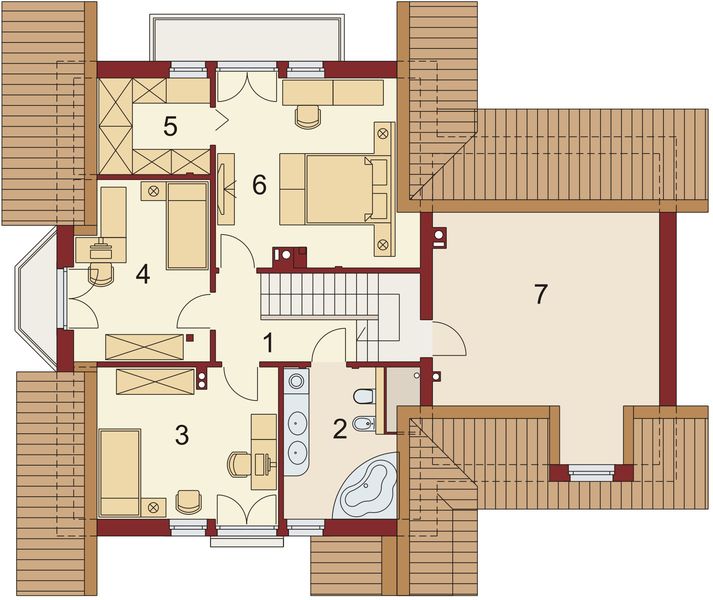

Rzut poddasza - 80,11 m²

Rzut poddasza projektu Tymon N

Zapytaj, co możesz zmienić

  • 1. Hall 4,41 m² (4,63 m²)
  • 2. Łazienka 6,60 m² (9,11 m²)
  • 3. Pokój 12,33 m² (17,34 m²)
  • 4. Pokój 11,79 m² (13,94 m²)
  • 5. Garderoba 4,17 m² (7,33 m²)
  • 6. Pokój 15,62 m² (21,44 m²)
  • 7. Strych 25,19 m² (39,61 m²)
  • Razem rzut poddasza 80,11 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Tymon N

Elewacje

Frontowa
Tylna
Lewa
Prawa

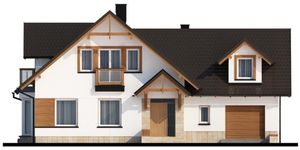

Elewacja frontowa projektu Tymon N

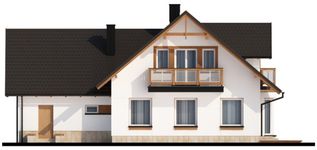

Elewacja tylna projektu Tymon N

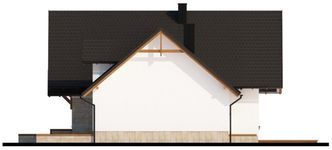

Elewacja lewa projektu Tymon N
Elewacja prawa projektu Tymon N
Autor: Domena

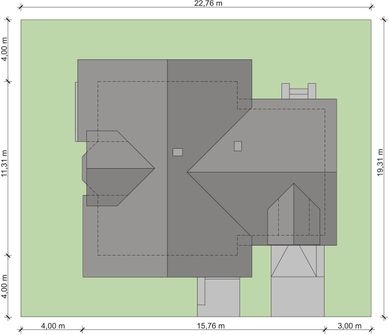

Usytuowanie na działce

Usytuowanie projektu Tymon N na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
141,43 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
152,43 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura netto
597,20 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
285,34 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,11 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
15,76 m
Cena przy zakupie z projektem
Długość elewacji
11,31 m
Cena przy zakupie z projektem
Min. szerokość działki
22,76 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
19,31 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
69,70 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

kocioł gazowy kondensacyjny

Warunki techniczne
Icon WT 2017
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych. Ściany zewnętrzne: bloczki z bet. komórkowego - 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm. Ściany wewnętrzne: bloczki z bet. komórkowego - 24 cm (działowe - 12 cm) + działowe z płyty G-K na ruszcie (poddasze). Strop: gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 14, 20 i 24 cm.. Elewacje: tynk - System Platinum firmy TERMO ORGANIKA, okładzina kamienna, deska elewacyjna. Pokrycie dachu: dachówka cementowa. Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym. Schody wewnętrzne: drewniane wg indywidualnego projektu. Ogrzewanie: kocioł gazowy kondensacyjny Projekt zgodny z wymaganiami WT2017..

Nowe aktualne

Szacunkowy koszt budowy

Stan surowy zamknięty

Koszt aktualny na II kwartał 2021

229 000 zł netto

Prace ziemne i fundamenty

40 000 zł

Kompletna konstrukcja,
strop oraz dach

155 000 zł

Stolarka okienna i drzwiowa

34 000 zł

Waldemar Masny

Koordynator Centrum Obsługi Klienta

Icon

Zależy nam, żebyś dobrze zaplanował wydatki

Na pewno znasz przynajmniej jedną osobę, która budowała dom latami, bo w trakcie budowy zabrakło jej pieniędzy. My chcemy, byś w swoim domu zamieszkał jak najszybciej. Dlatego podajemy Ci realne koszty.

Icon

Czy da się je obniżyć? Jasne.
Wystarczy np. śledzić promocje na materiały budowlane.

Wolimy jednak pokazać Ci kosztorys uwzględniający ceny standardowe i zawsze aktualne, żebyś w trakcie budowy unikał stresu związanego z nieprzewidzianymi wydatkami.

Podane koszty budowy mają charakter szacunkowy.

icon

Darmowe

Zestawienie materiałów budowlanych

Tymon N

Co zawiera projekt domu
Tymon N

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach. Jeśli będziesz wnioskować o pozwolenie na budowę po tym terminie, zamów Projekt 3+.

Potrzebujesz projektu w innej wersji? Skontaktuj się z naszym Doradcą.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Opis projektu

Projekt domu Tymon N jest doskonałym rozwiązaniem dla osób posiadających średniej szerokości działkę. Bryła budynku posiada formę prostą, więc będzie się dobrze prezentował niezależnie od otoczenia. Przeszklenia przewidziane w wykuszu nadadzą wnętrzu większej przestronności. Projekt ma usytuowaną kalenicę prostopadle do drogi, co jest istotne ze względu na wymagania określone w warunkach zabudowy. Dom został zaprojektowany do zabudowy wolnostojącej. W projekcie przewidziano garaż jednostanowiskowy w linii budynku. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem dwuspadowym, który jest prosty i ekonomiczny w realizacji. Projekt Tymon N to dom parterowy z poddaszem użytkowym, dzięki czemu możemy cieszyć się sporym metrażem nawet na stosunkowo niedużej działce. Sercem domu jest przestronna strefa dzienna, która sprzyja spędzaniu wspólnego czasu w gronie najbliższych. Otwarta kuchnia dodaje wnętrzu przestrzeni oraz znacznie ułatwia komunikację między domownikami. Dodatkowo, znajdujący się w kuchni stół umożliwia integrację z resztą domowników. Dodatkowo przewidziana spiżarnia to idealne miejsce na przechowywanie przetworów i zapasów żywności. Jadalnia połączona z pokojem dziennym to rozwiązanie, które zyskuje coraz więcej zwolenników, ze względu na nowoczesny i przestronny wygląd wnętrza. Usytuowany w salonie kominek nie tylko świetnie się prezentuje, ale także zapewni przyjemne ciepło w chłodniejsze dni. W projekcie uwzględniono dwie komfortowe łazienki- jedna znajduje się na parterze, druga na poddaszu. Pięć sypialni doskonale sprawdzi się w przypadku 5-7 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Oprócz tego, w domu znajduje się również pomieszczenie gospodarcze, które można wykorzystać zgodnie z własnymi potrzebami. Ciągłość pomiędzy wnętrzem domu a ogrodem zapewnia atrakcyjny taras. Budynek został zaprojektowany w technologii murowanej. W jego bryle widoczne są rozwiązania nawiązujące do stylu tradycyjnego, dzięki czemu idealnie wpisze się w dowolny krajobraz.
