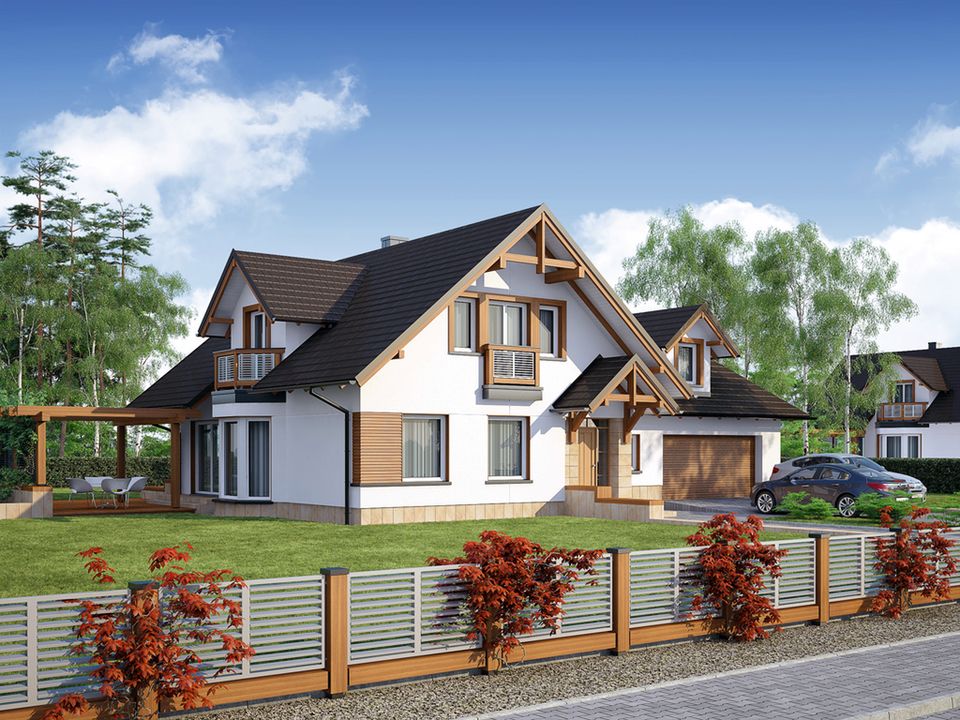

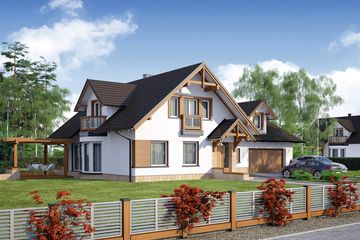

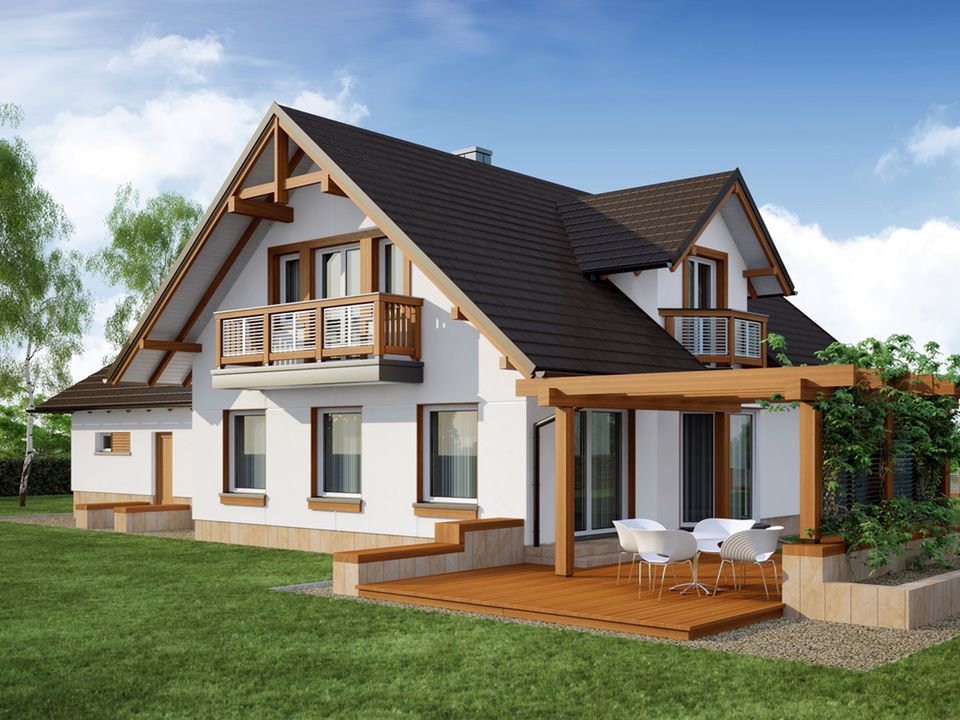

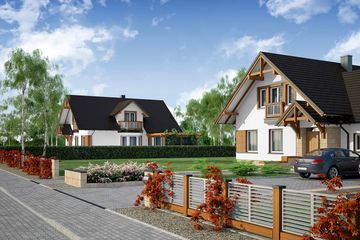

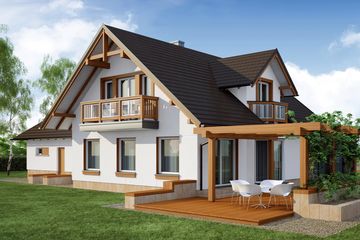

Projekt domu Tymon 2N WRW1108

Dodano!

Projekt domu Tymon 2N WRW1108

Powierzchnia użytkowa:

140,50 m²

Pokoje (bez salonu):

5

Stanowiska garażowe:

2

Łazienki + toalety:

2

Min. szer. i dł. działki:

25,16 x 19,31 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Szacunkowy koszt budowy:

274 734 zł

Cena projektu:

3 700 zł

Projekt został wycofany z oferty

W razie pytań prosimy o kontakt z Centrum Obsługi Klienta
tel: 71 715 20 60
Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2017 – co to oznacza? icon

Ten projekt spełnia normy energooszczędności ważne do końca 2020 roku. Tym samym może wymagać dostosowania do nowych norm i wytycznych dotyczących energooszczędności, a to będzie się dla Ciebie wiązać z dodatkowymi kosztami na etapie adaptacji.

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

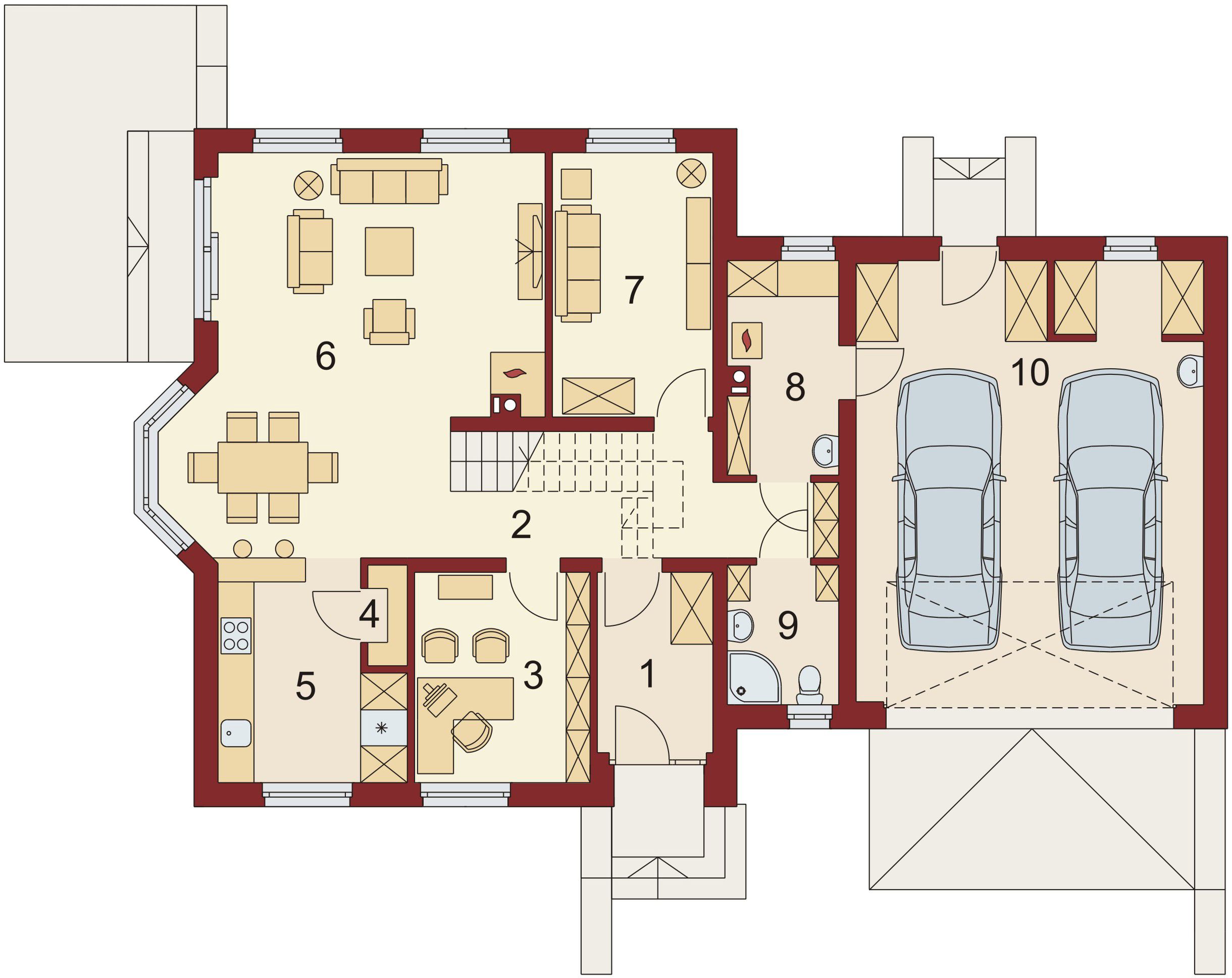

Rzut parteru - 134,35 m²

Rzut parteru projektu Tymon 2N

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 5,59 m²
  • 2. Hall 11,25 m²
  • 3. Pokój 10,13 m²
  • 4. Spiżarnia 1,05 m²
  • 5. Kuchnia 10,24 m²
  • 6. Pokój dzienny + jadalnia 32,37 m²
  • 7. Pokój 11,65 m²
  • 8. Pom. gospodarcze 6,33 m²
  • 9. Łazienka 4,23 m²
  • 10. Garaż dwustanowiskowy 41,51 m²
  • Razem rzut parteru 134,35 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

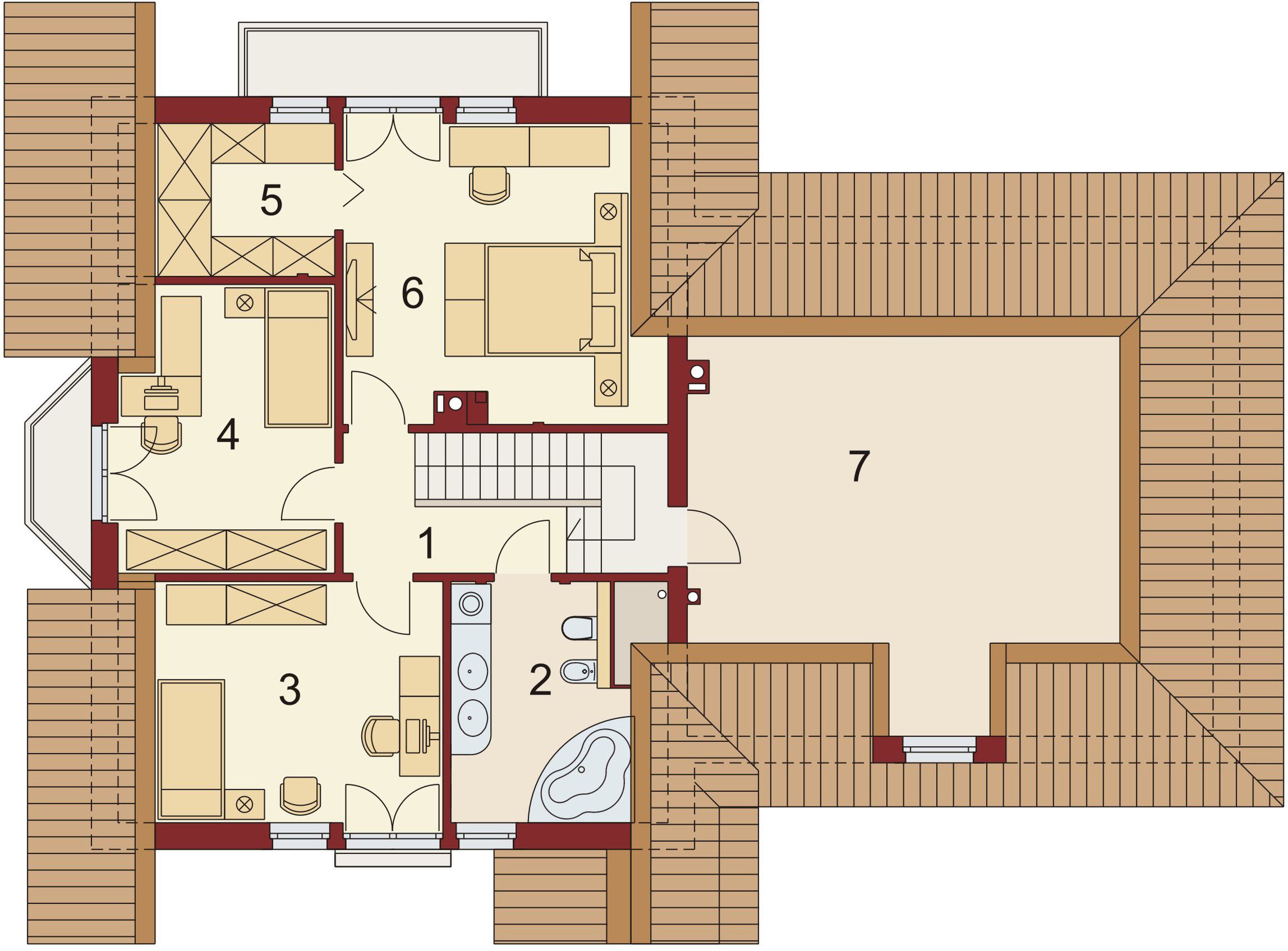

Rzut poddasza - 82,77 m²

Rzut poddasza projektu Tymon 2N

Zapytaj, co możesz zmienić

  • 1. Hall 4,41 m² (4,75 m²)
  • 2. Łazienka 6,34 m² (9,11 m²)
  • 3. Pokój 12,16 m² (17,34 m²)
  • 4. Pokój 11,72 m² (13,94 m²)
  • 5. Garderoba 4,06 m² (7,33 m²)
  • 6. Pokój 15,30 m² (21,44 m²)
  • 7. Strych 28,78 m² (57,34 m²)
  • Razem rzut poddasza 82,77 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

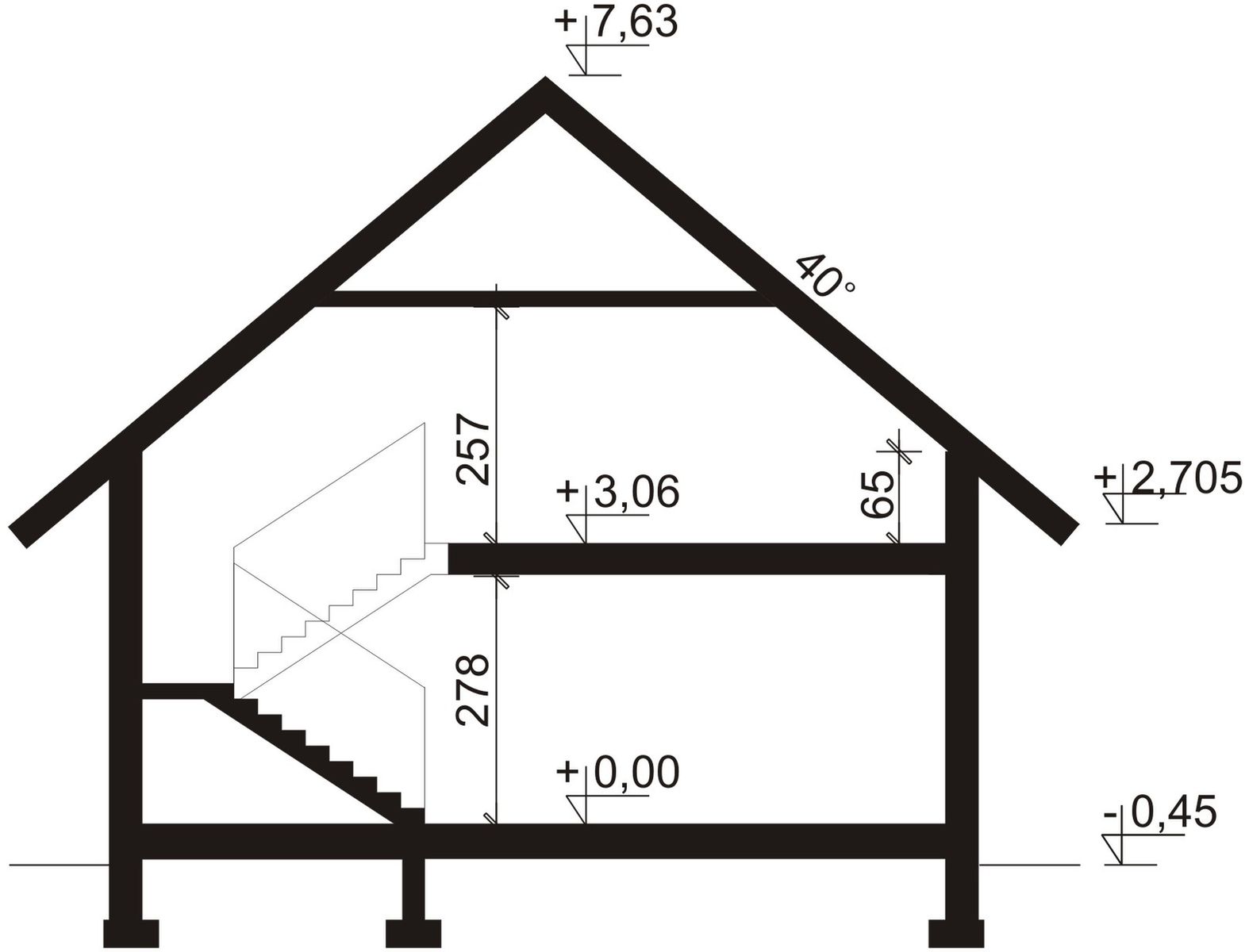

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Tymon 2N

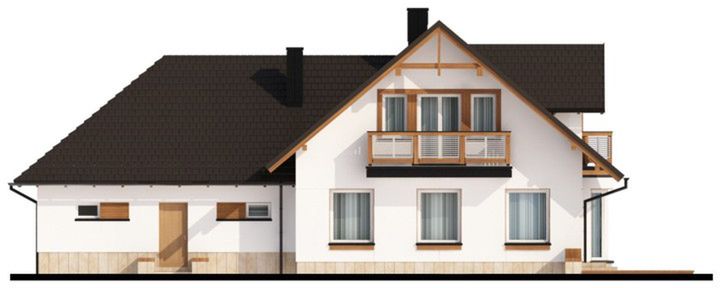

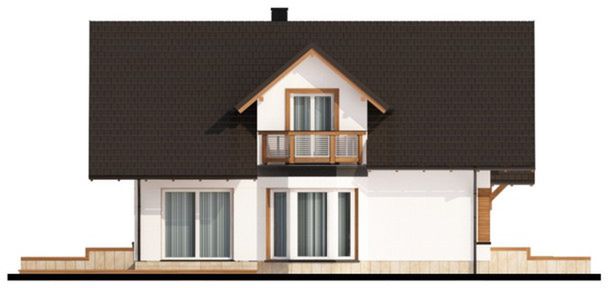

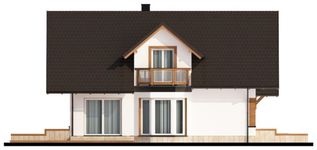

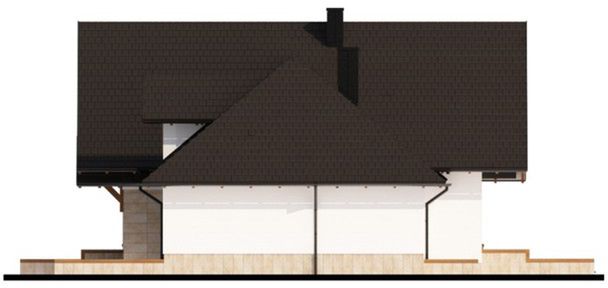

Elewacje

Frontowa
Tylna
Lewa
Prawa

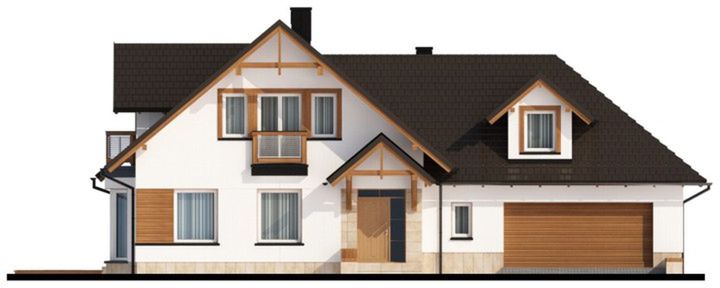

Elewacja frontowa projektu Tymon 2N
Elewacja tylna projektu Tymon 2N
Elewacja lewa projektu Tymon 2N
Elewacja prawa projektu Tymon 2N
Autor: Domena

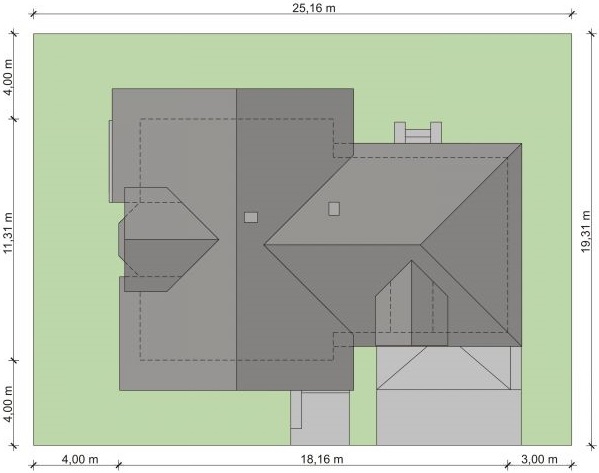

Usytuowanie na działce

Usytuowanie projektu Tymon 2N na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
140,50 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
171,37 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura netto
556,30 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
312,85 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,08 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
18,16 m
Cena przy zakupie z projektem
Długość elewacji
11,31 m
Cena przy zakupie z projektem
Min. szerokość działki
25,16 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
19,31 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
61,90 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

kocioł gazowy kondensacyjny

Warunki techniczne
Icon WT 2017
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Fundamenty: bezpośrednie, na ławach fundamentowych. Ściany zewnętrzne: bloczki z bet. komórkowego - 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm. Ściany wewnętrzne: bloczki z bet. komórkowego - 24 cm (działowe - 12 cm) + działowe z płyty G-K na ruszcie (poddasze). Strop: gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 14, 20 i 24 cm.. Elewacje: tynk - System Platinum firmy TERMO ORGANIKA, na fragmentach okładzina drewniana (deska elewacyjna ) oraz okładzina kamienna. Pokrycie dachu: dachówka cementowa. Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym. Schody wewnętrzne: drewniane wg indywidualnego projektu. Ogrzewanie: kocioł gazowy kondensacyjny Projekt zgodny z wymaganiami WT2017..

Szacunkowy koszt budowy

Stan surowy zamknięty

274 734 zł netto

Prace ziemne i fundamenty

15-35%

Kompletna konstrukcja,
strop oraz dach

50-70%

Stolarka okienna i drzwiowa

10-15%

Podane koszty budowy mają charakter szacunkowy.

icon

Darmowe

Zestawienie materiałów budowlanych

Tymon 2N

Co zawiera projekt domu
Tymon 2N

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Opis projektu

Budynek Tymon 2N jest alternatywą znanego projektu Tymon N. W odróżnieniu od podstawowej wersji projekt ma więcej stanowisk garażowych. Projekt domu Tymon 2N jest doskonałym rozwiązaniem dla osób posiadających średniej szerokości działkę. Dom posiada bryłę w kształcie litery L, co pozwala na łatwy podział na strefy. Ciekawym rozwiązaniem jest uwzględniony przez architekta ozdobny wykusz. W tym projekcie kalenica skierowana jest prostopadle do drogi, co jest istotne ze względu na wymagania określone w warunkach zabudowy. Projekt został stworzony z myślą o działkach pozwalających na usytuowanie domu w zabudowie wolnostojącej. W projekcie zaproponowano garaż dwustanowiskowy w bryle budynku. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem dwuspadowym, dzięki czemu jest to tanie i proste rozwiązanie. Projekt Tymon 2N to dom parterowy z poddaszem użytkowym, co sprawia, że strefa dzienna i nocna są od siebie wyraźnie oddzielone. Warto zwrócić uwagę na przestronną część dzienną. Nowocześnie zaprojektowana kuchnia otwarta to rozwiązanie przede wszystkim funkcjonalne, idealne dla wszystkich, którzy chcą mieszkać wygodnie, a zarazem modnie. Uwzględniona w projekcie spiżarka znacznie ułatwi zachowanie porządku. W projekcie połączono jadalnię z salonem, dzięki czemu strefa dzienna staje się centrum rodzinnego życia. Usytuowany w salonie kominek sprawi, iż wnętrze stanie się bardziej przytulne. W pełni funkcjonalna łazienka przewidziana jest na obu kondygnacjach, co znacznie usprawni poranne przygotowania do wyjścia. Pięć komfortowych pokoi zaspokoi potrzeby 5-7 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. W utrzymaniu porządku z pewnością pomoże nam przewidziane w projekcie pomieszczenie gospodarcze. Ciągłość pomiędzy wnętrzem domu a ogrodem zapewnia atrakcyjny taras. Projekt powstał z myślą o Inwestorach, którzy planują zbudować dom w technologii murowanej. W jego bryle widoczne są rozwiązania nawiązujące do stylu tradycyjnego, dzięki czemu idealnie wpisze się w dowolny krajobraz.

Czytaj więcej

Informacje dodatkowe

Projekt na etapie adaptacji należy dostosować do nowych przepisów.
