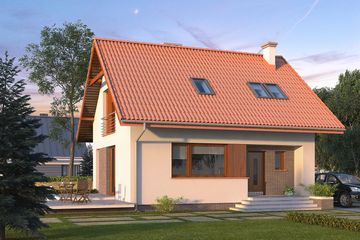

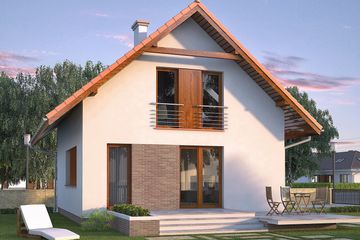

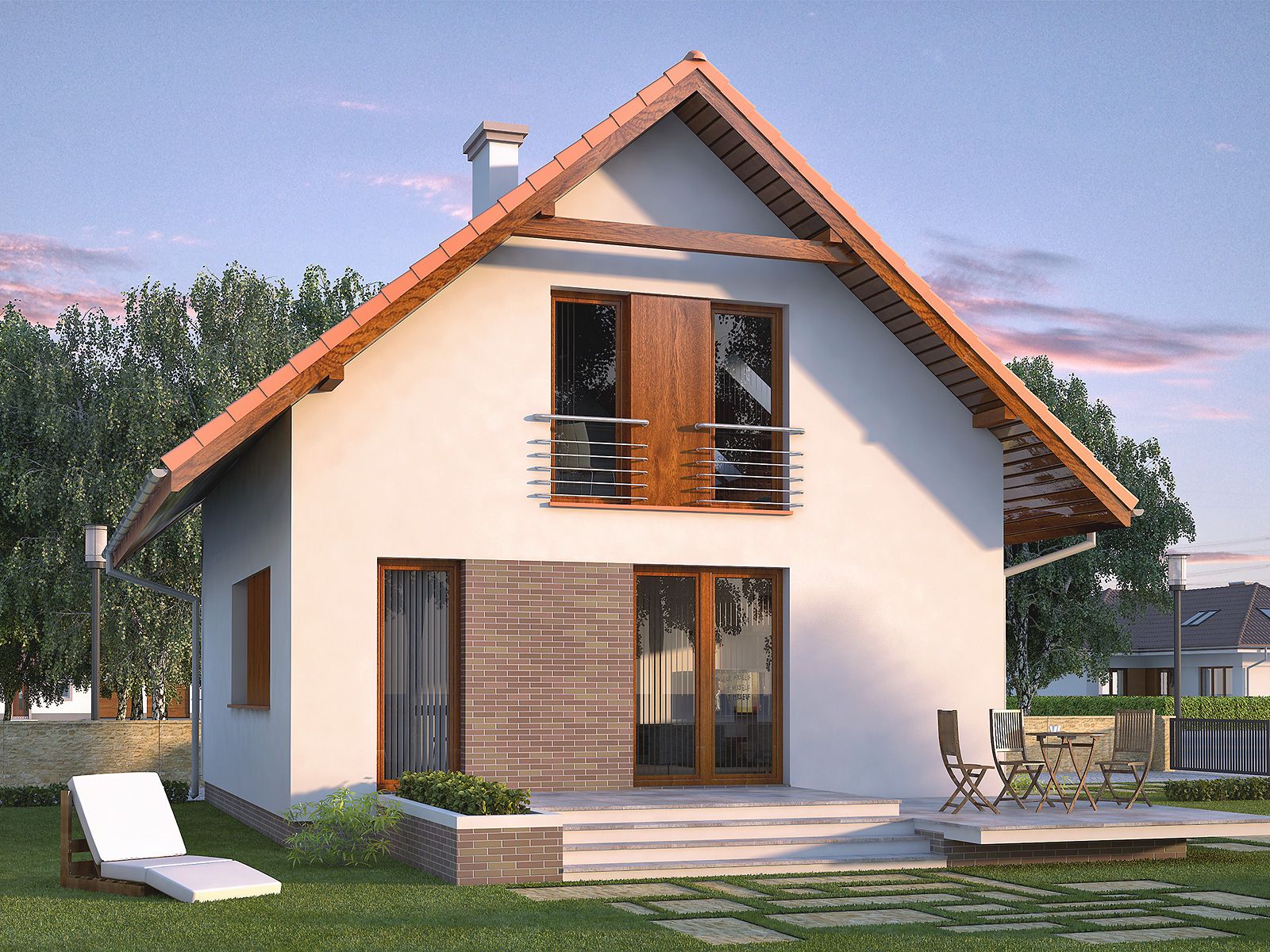

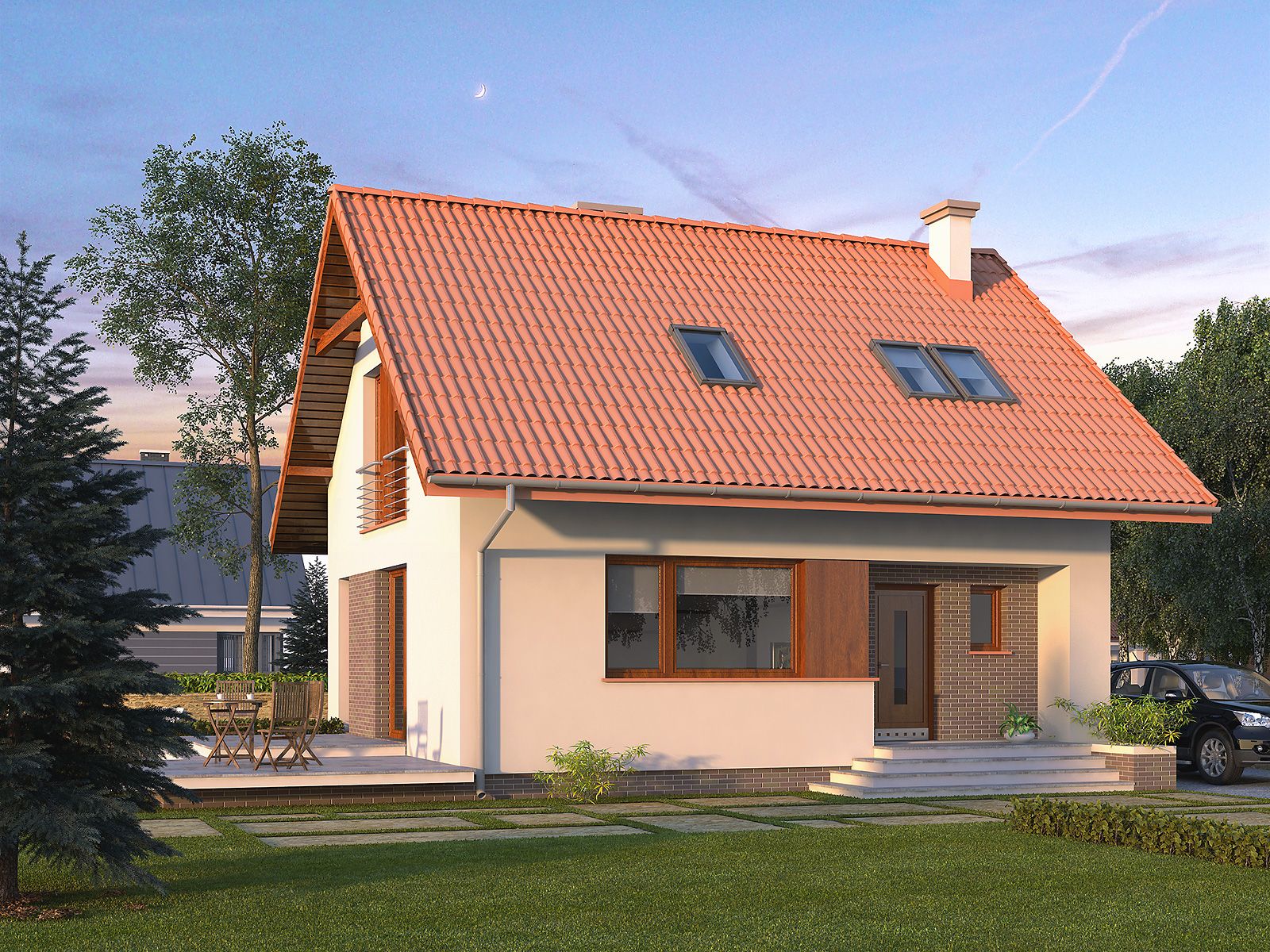

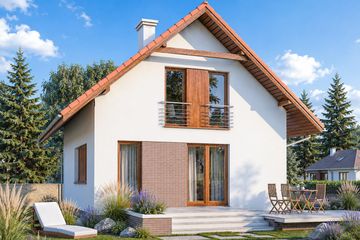

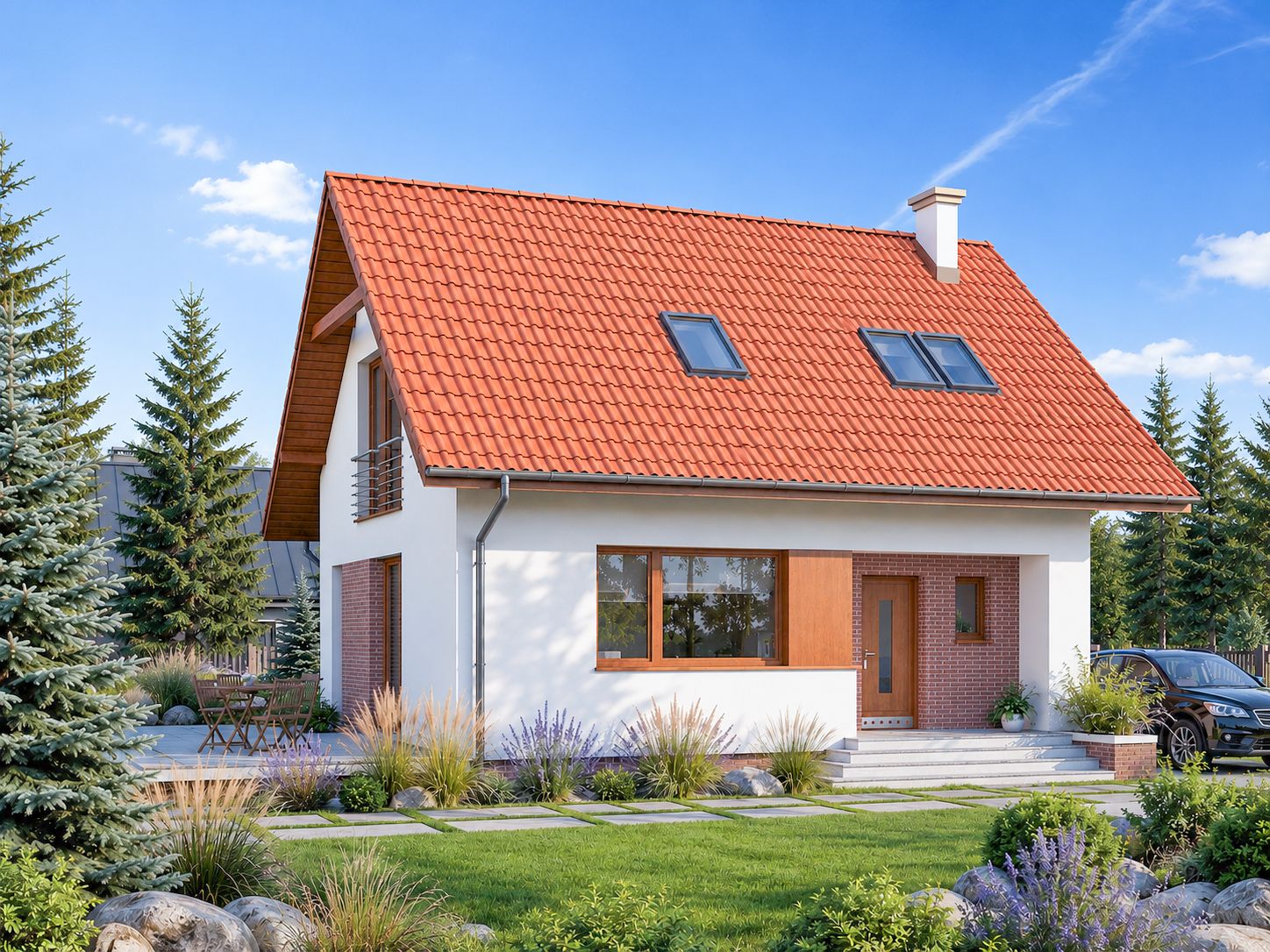

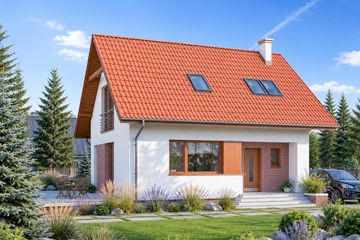

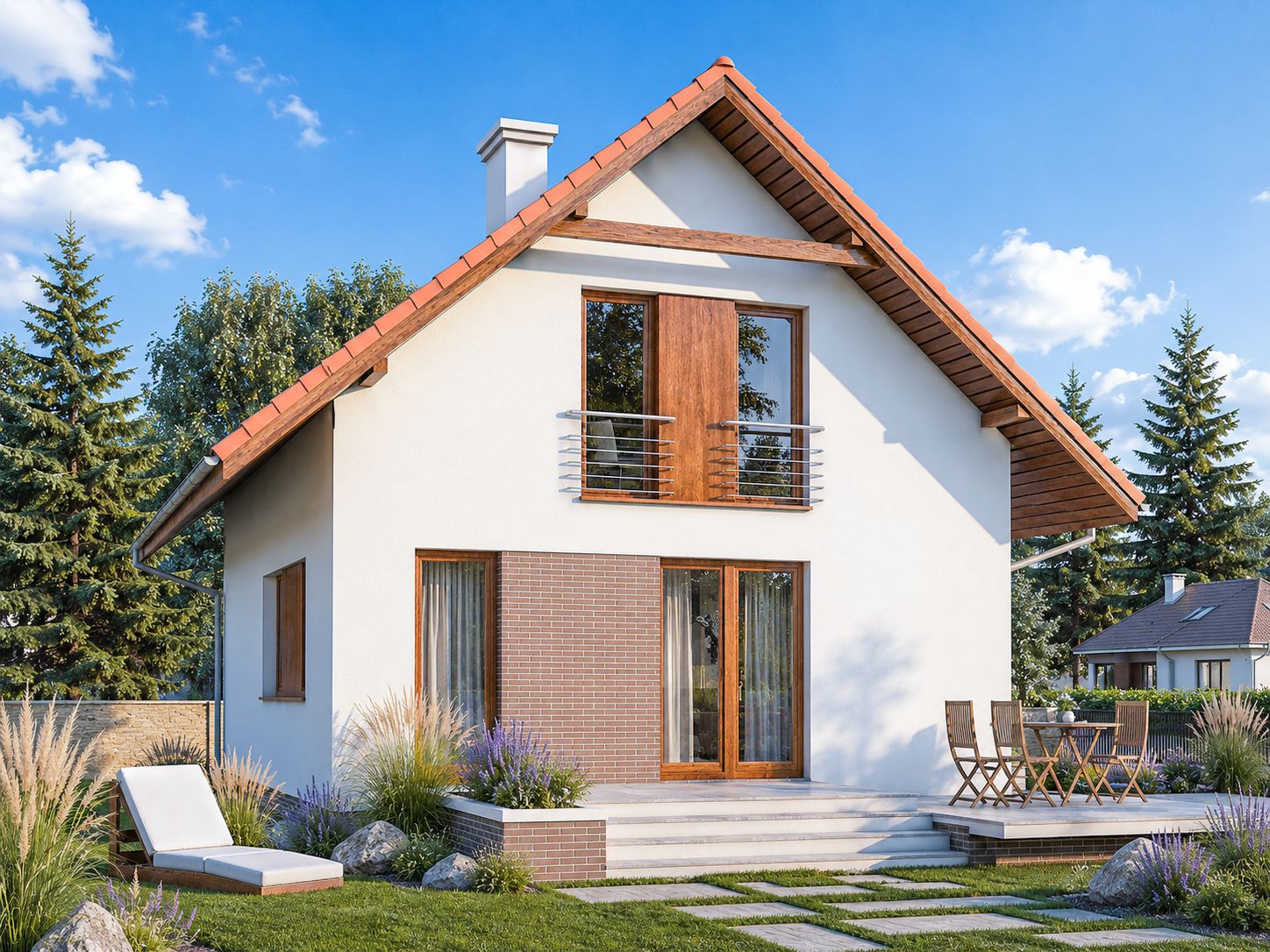

Jagoda to świetna propozycja dla właścicieli niedużych działek. Ten mały, kompaktowy dom jednorodzinny posiada parter i poddasze użytkowe. Klasyczna, zwarta bryła ma dwuspadowy dach o kalenicy równoległej do drogi. Pomieszczenia rozplanowano w taki sposób, że budynek nadaje się na posesję z wjazdem od wschodu lub południa. Jedna ściana szczytowa pozbawiona jest okien, dzięki czemu można ustawić dom bliżej granicy działki i lepiej wykorzystać niewielki ogród. Jagoda nadaje się dla małej, maksymalnie 4-ro osobowej rodziny. Część dzienna znajduje się na parterze. Wszystkie pomieszczenia techniczne i komunikację rozmieszczono wzdłuż ślepej ściany szczytowej. Pokój dzienny i jadalnia tworzą jedno, wychodzące na taras wnętrze, a doświetla je duże okno od strony wejściowej. W głębi zlokalizowana jest pół-zamknięta kuchnia, oddzielona od pozostałych pomieszczeń ścianką z kominem. To właśnie ona stanowi centralny punkt domu. Po jej drugiej stronie, w pokoju dziennym, zamontowano kominek grzewczy. Wiatrołap wzbogacono wnęką na szafę i połączono go z kotłownią. Niewielki hall przechodzi w kuchnię, salon i zlokalizowaną w narożu klatkę schodową, pod którą zlokalizowano toaletę. Pomieszczenia na poddaszu układają się wzdłuż długiego, centralnego korytarza. Trzy niewielkie, ale ustawne pokoje mają dostęp do jasnej łazienki z wydzielonym miejscem na pralkę. Dwa z nich doświetlają wysokie okna ścienne, natomiast trzeci - para okien połaciowych. Jagoda posiada wszystkie plusy małego budynku: mieści się na niedużej działce, jest tania w budowie i - ze względu na kubaturę - eksploatacji. Duże przeszklenia od bardziej nasłonecznionej strony i kompletny ich brak w północnej elewacji, centralne położenie komina oraz zwarta bryła, to rozwiązania sprzyjające energooszczędności. Mimo drobnych gabarytów wnętrze zagospodarowano funkcjonalnie i wygodnie. Wejście od południa bądź wschodu pozwala rozwiązać problem nietypowo usytuowanych posesji.
Czytaj więcejProjekt domu Jagoda BSA1880
Zgodny z WT 2021
Projekt domu Jagoda BSA1880
Powierzchnia użytkowa:
87,14 m²
Pokoje (bez salonu):
3
Stanowiska garażowe:
0
Łazienki + toalety:
2
Min. szer. i dł. działki:
16,05 x 17 m
Kąt nachylenia dachu:
40°
Koszt budowy:
151 082 zł
Więcej parametrów
Cena projektu:
3 850 zł
3 450 zł
Oferta ważna do 28.01.2021 r.
Zadzwoń
pon.-pt. 8-21, sob.-niedz. 9-17
Projekt w standardzie WT 2021 – co to oznacza?
Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:
Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:
- grubszą izolację podłogi, ścian i dachu
- energooszczędną stolarkę drzwiową i okienną
- instalacje, które wykorzystują odnawialne źródła energii
Extradodatki do projektu GRATIS
- Projekt architektury ogrodowej
- Tablica informacyjna
- Dziennik budowy
- Poradnik “Jak urządzić ogród”
- Materiały promocyjne i kupony rabatowe
Bezpłatna dostawa
Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.
Sprawdź pozostałe opcje
Zwrot 30 dni, wymiana 365 dni
Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.
Dowiedz się więcej
Bezpłatne pozwolenie na zmiany
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.
Dowiedz się więcejRzuty

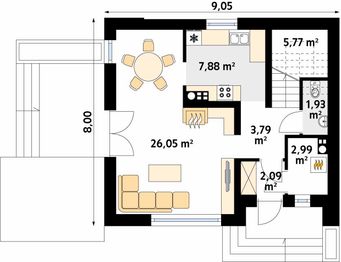

Rzut parteru
- 1. Wiatrołap 2,09 m²
- 2. Hall 3,79 m²
- 3. Pokój dzienny + jadalnia 26,05 m²
- 4. Kuchnia 7,88 m²
- 5. Wc 1,93 m²
- 6. Schody 5,79 m²
- 7. Kotłownia 3,01 m²
- Razem rzut parteru 50,54 m²

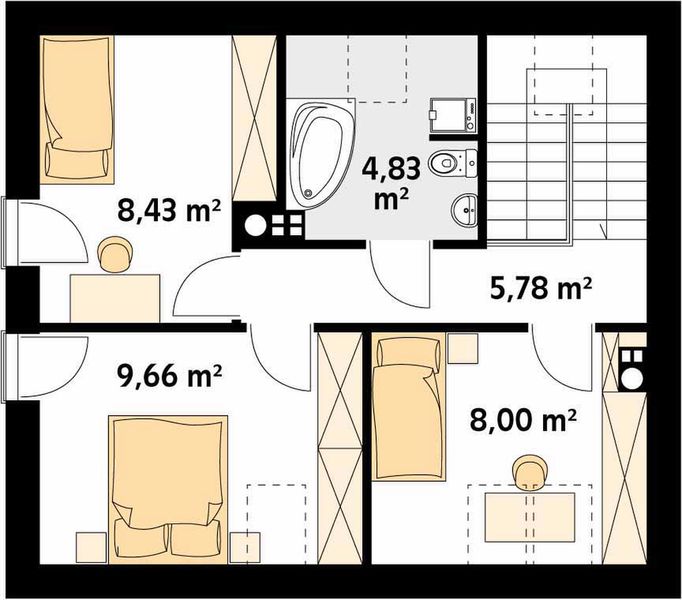

Rzut poddasza
- 1. Korytarz 5,78 m²
- 2. Pokój 8 m² (11,10 m²)
- 3. Pokój 9,68 m² (13,30 m²)
- 4. Pokój 8,45 m² (11,12 m²)
- 5. Łazienka 4,69 m² (6,84 m²)
- Razem rzut poddasza 36,60 m²
Zamów rysunki szczegółowe
Jakie zmiany możesz zrobić w gotowym projekcie domu?
Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego
Dowiedz się więcejInformacje szczegółowe
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.
gazowe
WT 2021
Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.
| Parametr | WT 2017 | WT 2021 |
|---|---|---|
| Energia pierwotna (Ep) | do 90 kWh/(m2rok) | do 70 kWh/(m2rok) |
| Ściany zewnętrzne | maks. 0,23 W/m2K | maks. 0,20 W/m2K |
| Dach/stropodachy | maks. 0,23 W/m2K | maks. 0,15 W/m2K |
| Podłogi na gruncie | maks. 0,23 W/m2K | maks. 0,30 W/m2K |
| Okna i drzwi balkonowe | maks. 1,10 W/m2K | maks. 0,90 W/m2K |
| Okna dachowe(połaciowe) | maks. 1,30 W/m2K | maks. 1,10 W/m2K |
| Drzwi i bramy | maks. 1,50 W/m2K | maks. 1,30 W/m2K |
Dach: dachówka, kąt nachylenia 40°. Stropy: żelbetowe, wylewane. Ściany: 2-warstwowe - pustak ceramiczny + styropian Termo Organika. Ogrzewanie: gazowe. Stolarka: okna dachowe marki Velux.
Zaprojektuj dach i elewację tego domu z aplikacją Kreator 3D
Koszt budowy domu
-
Stan zerowy
15-35%
-
Stan surowy otwarty
50-70%
-
Stan surowy zamknięty
10-15%
15-35%
50-70%
10-15%
Koszty budowy domu Jagoda
Extradodatki w prezencie
Projekt domu Jagoda, a w nim:
Część podstawowa
-
Projekt architektoniczny
-
Projekt konstrukcyjny
-
Projekt instalacyjny
-
Zgoda na zmiany
-
Uprawnienia architektów i branżystów
-
Charakterystyka energetyczna
Extradodatki w prezencie
-
Tablica informacyjna
gratis! -
Dziennik budowy
gratis! -
Projekt architektury ogrodowej
gratis! -
Praktyczny poradnik "Jak urządzić ogród"
gratis! -
Teczka na dokumenty budowlane
gratis!
Dodatkowo możesz zamówić
Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.
Elektroniczna wersja projektu
577 zł
Wersja elektroniczna jest przydatna na etapie adaptacji projektu. Pliki DWG zawierają część architektoniczną projektu:
- rzuty
- przekroje
- elewacje
- wykaz stolarki okiennej i drzwiowej
Uwaga! Wersję elektroniczną projektu można zamówić tylko po uprzednim zakupie pełnej dokumentacji projektu w wersji papierowej.
Schemat zbiornika szczelnego
Oferujemy Państwu schemat podziemnego, szczelnego zbiornika jednokomorowego o pojemności 7,85 m3.
Nie każdy nowy dom można podłączyć do kanalizacji. Co wtedy zrobić ze ściekami? Najczęściej odprowadza się je do zbiornika szczelnego zwanego powszechnie szambem. Budowa szamba nie wymaga zezwolenia na budowę, ale 30 dni przed planowanym rozpoczęciem robót trzeba ten zamiar zgłosić w wydziale architektury lokalnego starostwa powiatowego lub urzędu gminy i wraz z wnioskiem zgłoszenia przedstawić projekt zbiornika i jego planowane usytuowanie na działce. Wszystkie te formalności warto załatwić podczas ubiegania się o pozwolenie na budowę domu. Schemat zbiornika szczelnego powinien zostać zaadaptowany przez architekta.
Cena promocyjna obowiązuje wyłącznie przy jednoczesnym zakupie dodatku z projektem.
Kosztorys inwestorski
399 zł
Kosztorys budowlany na płycie CD to niezwykle pomocne narzędzie przy wycenach prac budowlanych oraz negocjacyjnych z wykonawcą. Kosztorys może być również podstawą do ubiegania się o kredyt hipoteczny. Narzędzie to pozwala stworzyć harmonogram prac ściśle powiązany z własnymi możliwościami finansowymi.
Kosztorys budowlany zawiera:
- tabelę elementów, która przedstawia poszczególne etapy budowy wraz z ich kosztami
- przedmiar, który obejmuje zestawienie wszystkich prac związanych z budową wraz z kosztami i ilościami
- zestawienie materiałów potrzebnych do budowy
- zestawienie robocizny, które obejmuje wynagrodzenie wszystkich robotników wraz z kosztami ich pracy
- zestawienie sprzętu, które obejmuje wszystkie maszyny budowlane biorące udział przy budowie domu, wraz z kosztami ich wynajmu oraz czasu pracy
Dodatkowy egzemplarz projektu
577 zł
Oprócz egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego egzemplarza.
Niejednokrotnie po złożeniu projektu do urzędu pojawia się potrzeba ponownego wglądu do dokumentacji.
Dodatkowy egzemplarz projektu posłuży
- architektowi adaptującemu
- projektantowi wnętrz
- ekipie budowlanej
- do oszacowania kosztów budowy domu
- do planowanie budowy
Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.
Uwaga! Dodatkowy egzemplarz dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu. Możesz kupić maksymalnie jeden dodatkowy egzemplarz projektu.
Dodatkowy egzemplarz projektu może być wykorzystany do celów urzędowych.
Wentylacja mechaniczna z rekuperacją
550 zł
System wentylacji pozwala na pełną kontrolę nad wymianą powietrza w domu. Ma to duże znaczenie nie tylko ze względu na jakość powietrza, ale także dla ograniczania strat ciepła. Energię odzyskuje się dzięki rekuperatorowi, który ogrzewa chłodne powietrze czerpane z zewnątrz ciepłym powietrzem usuwanym z pomieszczeń. Dzięki temu świeże powietrze doprowadzane do pomieszczeń nie jest aż tak chłodne, a tym samym potrzeba mniej energii na podtrzymanie temperatury. Świeże powietrze poprzez system kanałów wentylacyjnych dostarczane jest do pokoi. Pozostałe kanały wywiewne usuwają zanieczyszczone powietrze z kuchni, toalety, łazienki i garderoby.
Do projektu oferujemy szczegółowy schemat wentylacji mechanicznej z gruntowym powietrznym wymiennikiem ciepła (GPWC) opracowanym przez firmę REHAU.
AWADUKT Thermo to pierwszy gruntowy powietrzny wymiennik ciepła z antybakteryjną warstwą wewnętrzną, która zmniejsza stopień rozwoju mikroorganizmów, a tym samym poprawia jakość powietrza w porównaniu ze zwykłymi systemami. GPWC jest instalacją wspierającą i dopełniającą instalację wentylacji mechanicznej. Jest to system rur ułożonych w gruncie, przez które powietrze pobierane jest do centrali wentylacyjnej. Dzięki temu świeże powietrze jest podgrzewane zimą, a schładzane latem. System nie tylko pozwala zredukować zużycie energii, ale także zapewnia odpowiednią temperaturą i zdrowe powietrze w pomieszczeniach.
Opis projektu

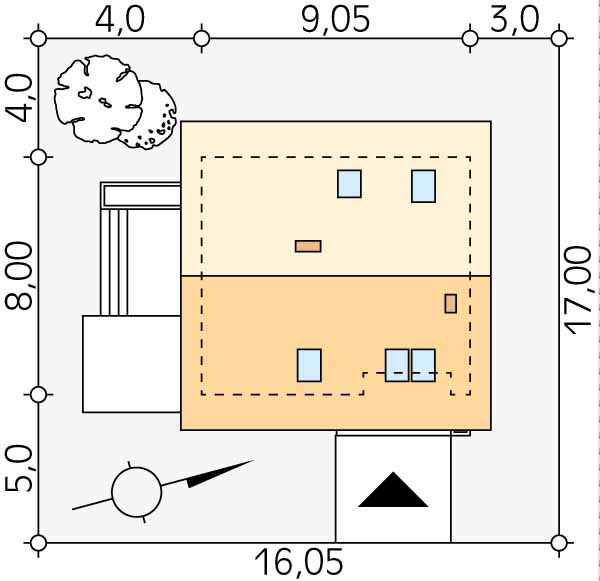

Usytuowanie na działce
Standardowo, minimalna odległość budynku od granicy działki wynosi:
- 3 m dla elewacji bez otworów okiennych
lub drzwiowych, - 4 m dla elewacji z otworami okiennymi
lub drzwiowymi, - 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu
Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.
Analiza działki
Elewacje
