Projekt domu AR 116 KRL1001

Projekt domu AR 116 KRL1001

Powierzchnia użytkowa:

120,90 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

0

Łazienki + toalety:

2

Min. szer. i dł. działki:

16,38 x 18,75 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Cena projektu:

1 390 zł

Projekt został wycofany z oferty

W razie pytań prosimy o kontakt z Centrum Obsługi Klienta
tel: 71 715 20 60
Masz pytania?
Zadzwoń
71 715 20 60

pn-pt 8-21, sb-nd 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt jest zgodny z WT 2021 lub WT 2017 - co to oznacza? icon

Ten projekt możesz wybrać w jednym z dwóch dostępnych standardów energetycznych. O różnicach i zaletach poszczególnych rozwiązań przeczytasz tutaj.

Wybierz standard WT 2021, jeśli:

  • zależy Ci na jak najniższych kosztach
    użytkowania
    nowego domu
  • chcesz, aby Twój dom spełniał już teraz nowe normy energooszczędności, które będą obowiązywać od 2021 roku
  • chcesz, aby Twój dom spełniał najwyższe standardy ekologiczne
Grafika WT2017/WT2021

Wybierz standard WT 2017, jeśli:

  • chcesz ograniczyć koszty budowy, wybierając tańsze rozwiązania i materiały
  • chcesz, aby Twój dom spełniał normy energooszczędności ważne do końca 2020 roku

O wybrany standard projektu zapyta Cię nasz Doradca, który telefonicznie potwierdzi zamówienie.

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne i kupony rabatowe
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

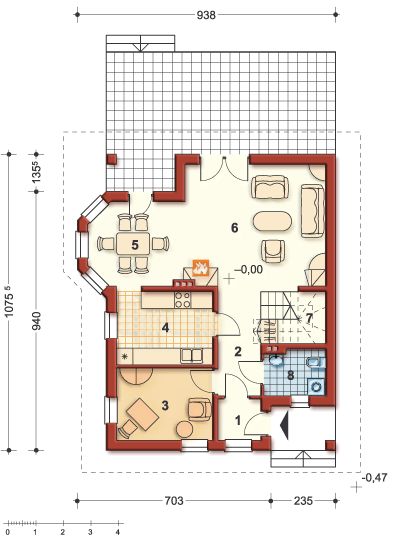

Rzut parteru

Rzut parteru projektu AR 116
  • 1. Wiatrołap 2,12 m²
  • 2. Hall 6,92 m²
  • 3. Pokój 9,14 m²
  • 4. Kuchnia 9,25 m²
  • 5. Jadalnia 9,95 m²
  • 6. Pokój dzienny 22,75 m²
  • 7. Schody 2,48 m²
  • 8. Wc 3,67 m²
  • Razem rzut parteru 66,28 m²

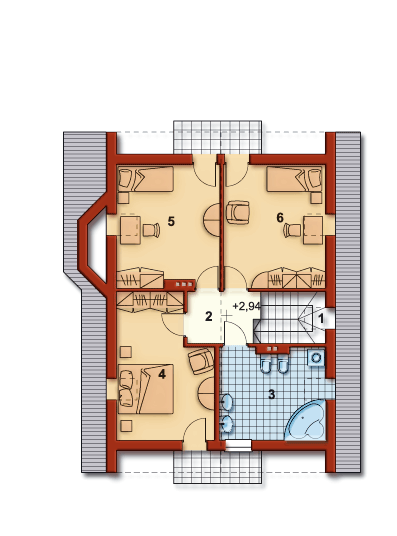

Rzut poddasza

Rzut poddasza projektu AR 116
  • 1. Schody 2,62 m² (2,62 m²)
  • 2. Hall 4,80 m² (4,80 m²)
  • 3. Łazienka 9,47 m² (12,29 m²)
  • 4. Pokój 12,14 m² (16,80 m²)
  • 5. Pokój 12,67 m² (16,56 m²)
  • 6. Pokój 12,78 m² (16,67 m²)
  • Razem rzut poddasza 54,48 m²
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
120,90 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
94,13 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,24 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
16,38 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
18,75 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Fundamenty: betonowe /lane na mokro/. Ściany fundamentowe: betonowe /lane na mokro/- alternatywnie bloczki betonowe. Ściany zewnętrzne: pustak ceramiczny 25 cm + styropian 12 cm. Ściany wewnętrzne nośne: pustak 18 lub 20 cm - alternatywnie beton komórkowy, pustak ceramiczny. Ścianki działowe: pustak 12 cm lub z płyt gipsowo kartonowych (GK). Schody: żelbetowe lub o konstrukcji drewnianej. Strop: żelbetowy /lany na mokro/ - alternatywnie gęstożebrowy. Więźba: drewniana. Pokrycie dachu: dachówka ceramiczna - alternatywnie blacha, papa bitumiczna.

Extradodatki w prezencie

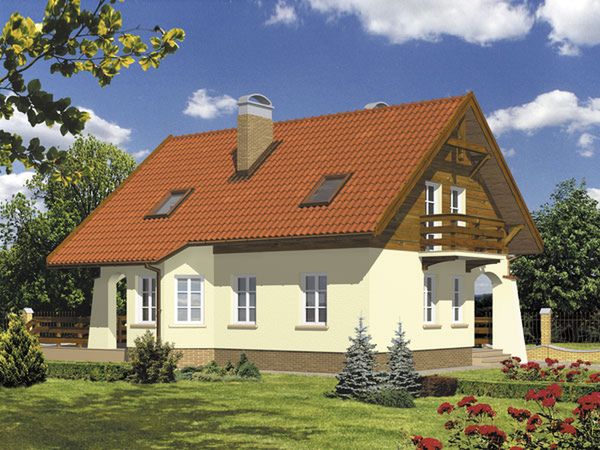

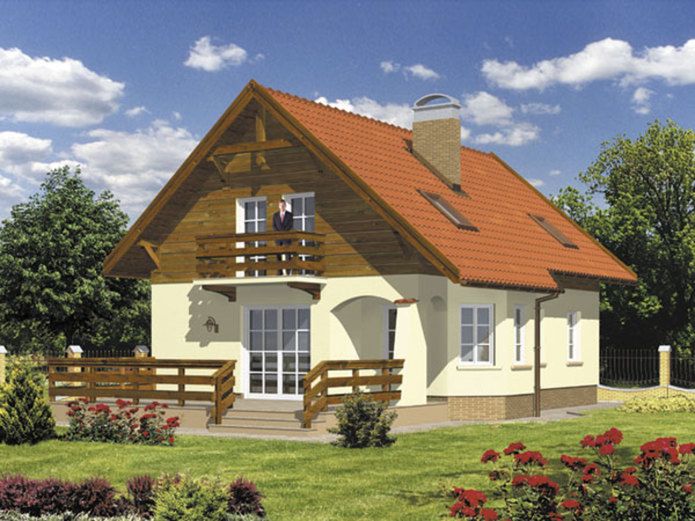

Zdjęcie 1 projektu AR 116 KRL1001

Projekt domu AR 116, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
Przejdź na stronę ze szczegółami

Opis projektu

Projekt domu AR 116 jest idealny na średniej szerokości działkę. Dom cechuje się prostą bryłą, co znacznie ułatwia proces budowy. Na uwagę zasługuje ozdobny wykusz, nadający konstrukcji dodatkowego uroku. W tym projekcie kalenica usytuowana jest prostopadle do drogi, co jest bardzo istotne, gdy wymaga tego plan zagospodarowania przestrzennego. Dom został zaprojektowany z myślą o zabudowie wolnostojącej. Jest to również doskonała propozycja dla osób szukających domu z dachem dwuspadowym, co pozwala na ograniczenie kosztów. Wejście do budynku skierowane jest od południa, co jest istotnym rozwiązaniem dla osób, posiadających działkę z wjazdem od tej strony. Projekt AR 116 to dom parterowy z poddaszem użytkowym, co sprawia, że strefa dzienna i nocna są od siebie wyraźnie oddzielone. Zwolenników przestronnych przestrzeni z pewnością ucieszy przewidziana w projekcie część dzienna. Tworzy ją między innymi kuchnia, która będzie idealnym rozwiązaniem zarówno dla tradycyjnych, jak i nowoczesnych gospodyń domowych. Architekt przewidział również miejsce na jadalnię, dzięki czemu wspólne posiłki będą doskonałą okazją do rozmów w rodzinnej atmosferze. W salonie znajduje się nastrojowy kominek dający przyjemne ciepło i nadający wnętrzu przyjemnej atmosfery. Na parterze przewidziano toaletę, natomiast poddasze wyposażone jest w pełni funkcjonalną łazienkę. Część nocna składa się z czterech sypialni, dlatego też dom jest odpowiedni dla 4-6 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Taras jest idealnym miejscem do organizowania rodzinnych spotkań i chwili relaksu. Projekt został wykonany w technologii murowanej, dzięki czemu podczas upałów dom utrzymuje przyjemny chłód. W jego bryle widoczne są rozwiązania nawiązujące do stylu tradycyjnego, dzięki czemu idealnie wpisze się w dowolny krajobraz.

Czytaj więcej

Usytuowanie na działce

Usytuowanie projektu AR 116 na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Przekroje

Przekrój pionowy
Przekrój pionowy projektu AR 116

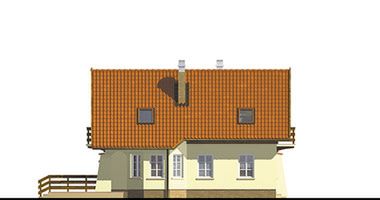

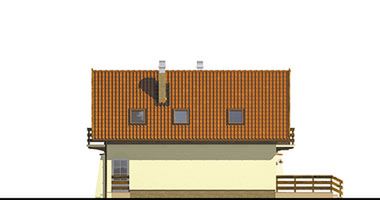

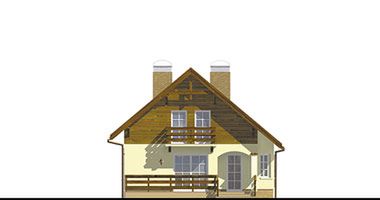

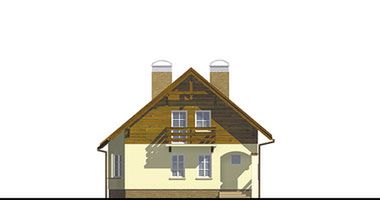

Elewacje

Frontowa
Tylna
Lewa
Prawa
Elewacja frontowa projektu AR 116
Elewacja tylna projektu AR 116
Elewacja lewa projektu AR 116
Elewacja prawa projektu AR 116
Autor: ArchStudio
