Projekt budynku WB-3857 KRA3549

Dodano!
Dodano!

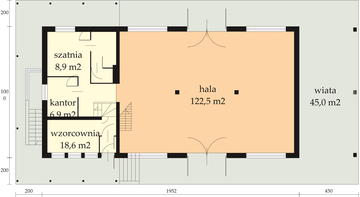

Rzut parteru

  • 1. Wzorcownia 18,60 m²
  • 2. Korytarz 7,60 m²
  • 3. Kantor 6,90 m²
  • 4. Szatnia 8,90 m²
  • 5. Sanitariaty 5,50 m²
  • 6. Hala 122,50 m²
  • 7. Wiata 45 m²
  • Razem rzut parteru 215 m²

Projekt budynku WB-3857 KRA3549

Powierzchnia użytkowa: 232,90 m²
Pokoje (bez salonu): 0
Stanowiska garażowe: 0
Łazienki + toalety: 0
Kąt nachylenia dachu: 30°
Min. szer. i dł. działki: 32,02 x 20 m
Konstrukcja: Murowana

Cena projektu:

1 700 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

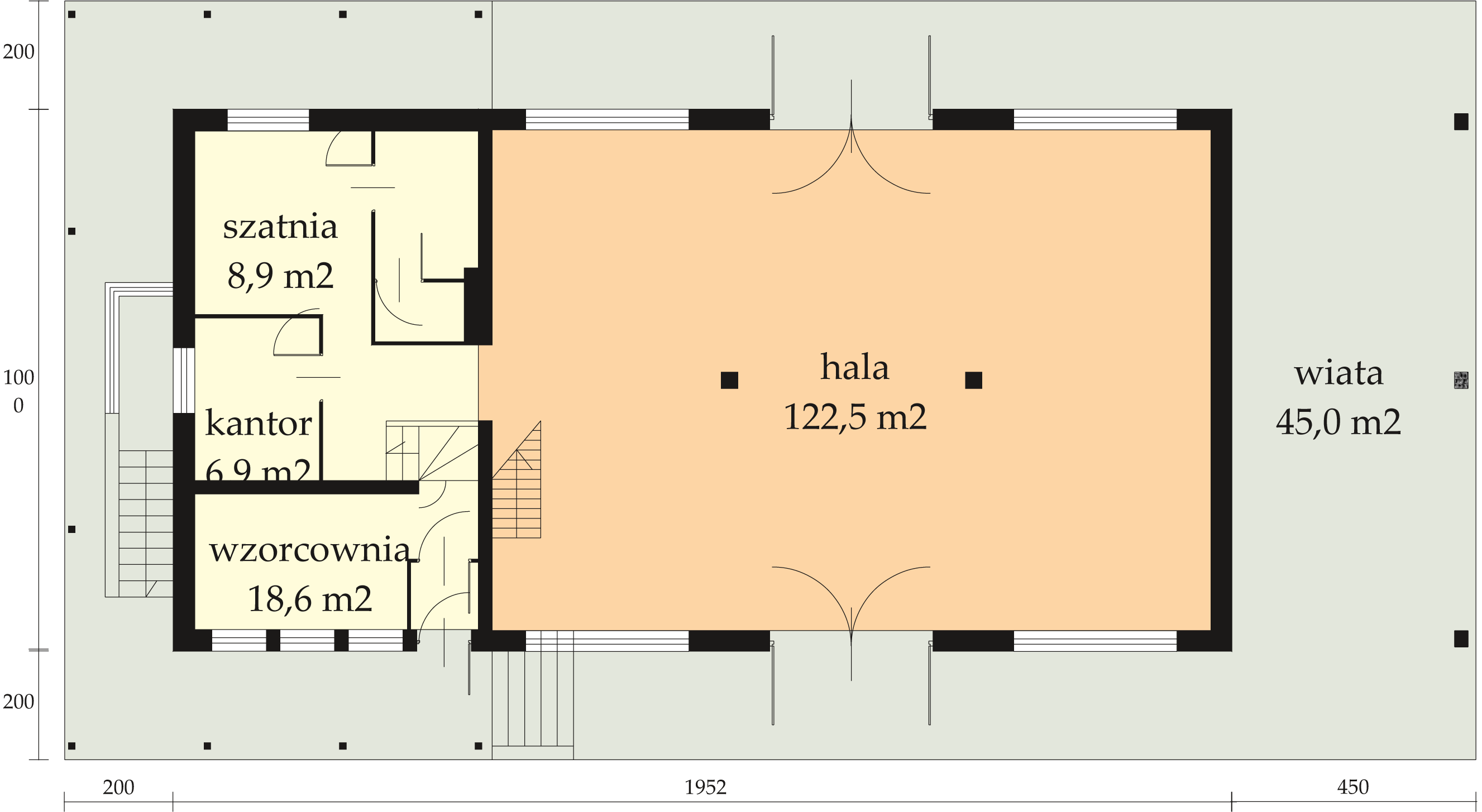

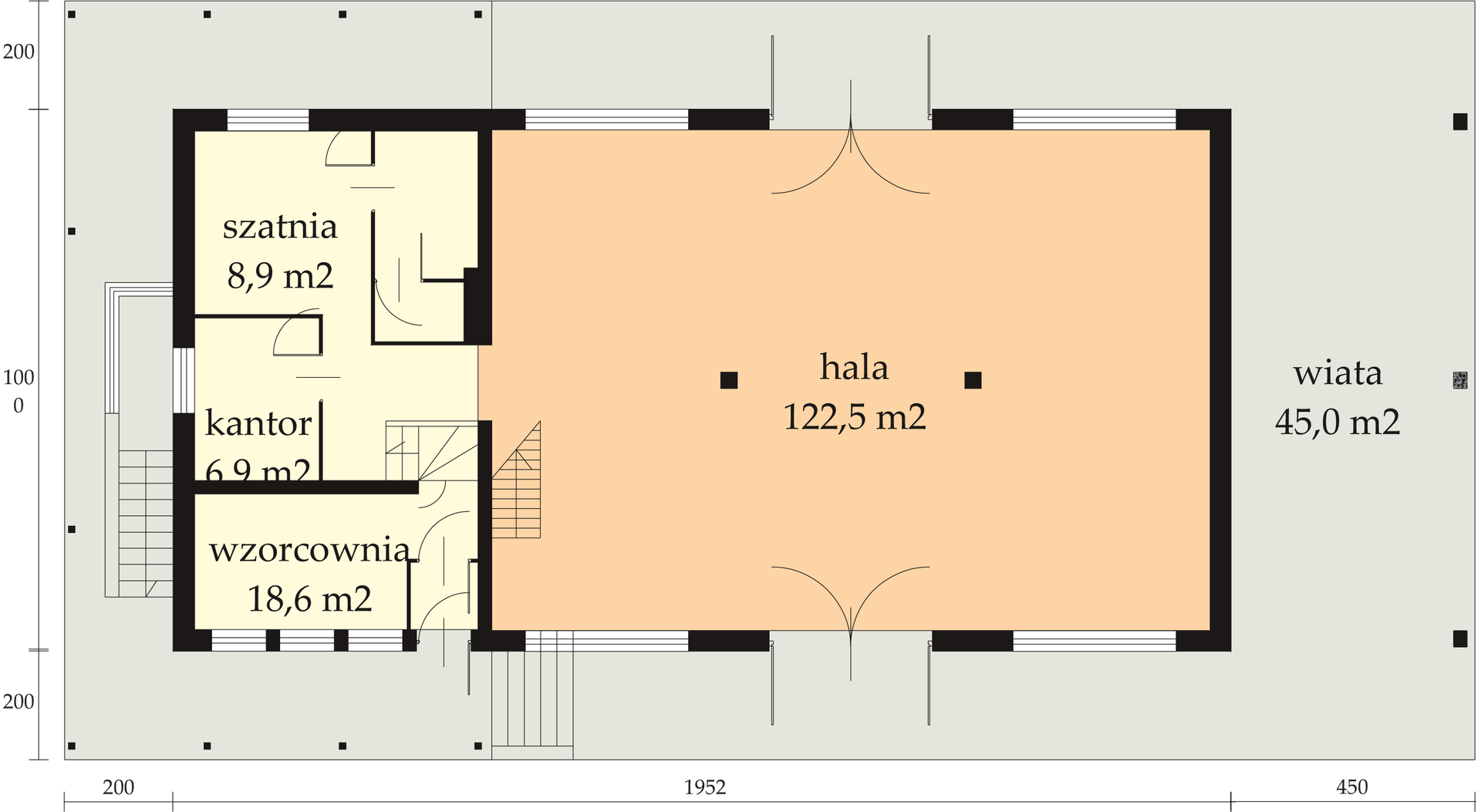

Rzut parteru - 215 m²

Rzut parteru projektu WB-3857

Zapytaj, co możesz zmienić

  • 1. Wzorcownia 18,60 m²
  • 2. Korytarz 7,60 m²
  • 3. Kantor 6,90 m²
  • 4. Szatnia 8,90 m²
  • 5. Sanitariaty 5,50 m²
  • 6. Hala 122,50 m²
  • 7. Wiata 45 m²
  • Razem rzut parteru 215 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (1)

Zdjęcie 1 projektu Budynek usługowy BU-265 SKA1098
Budynek usługowy BU-265
Dodano!
Dodano!
265,80 m²
1
1
3

8 000 zł

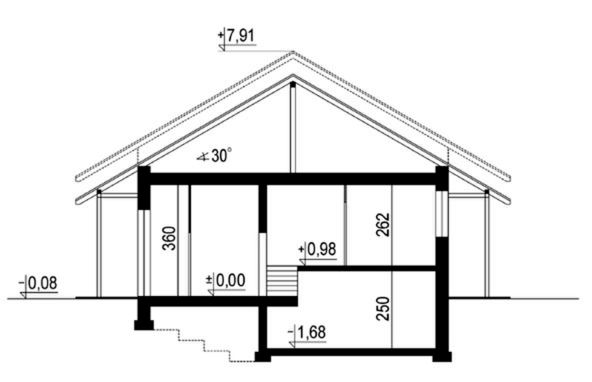

Przekroje

Przekrój pionowy
Autor: Agrobisp

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

232,90 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

336,30 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

30°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

7,99 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

32,02 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

20 m

Energooszczędność Energooszczędność

Oze Czym jest OZE (Odnawialne Źródło Energii)?
Warunki techniczne

Projekt zgody z WT 2021

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Systemy okienne

Polecamy funkcjonalne, solidne, bezpieczne i dopasowane do elewacji Okna KRISPOL.

Bezpłatna wycena
Opis szczegółowy

Ściany zewnętrzne: gr.40 cm z bloczków gazobetonowych 24 cm + styropian 4 cm + bloczki gazobetonowe 12 cm w hali, w części socjalnej gr. 38 cm z bloczków gazobetonowych. Strop: żelbetowy. Schody: stalowe i żelbetowe. Dach: dwuspadowy o nachyleniu 30 stopni, więźba drewniana, krokwiowo-płatwiowo-jętkowa, krycie blachą trapezową. Poziom kalenicy: 7,99 m od terenu w części wyższej. Dodatkowe informacje: Projekt zawiera rozwiązanie podstawowe z rampą i alternatywnie bez rampy. Projekt można zaadoptować na budynek produkcyjny.

Opis projektu

Budynek wolno stojący, podpiwniczona część socjalna, poddasze użytkowe. Wysokość pomieszczeń zmienna. W piwnicy kotłownia c.o. ze składem opału. Segmentowa budowa pozwala na zmianę długości hali o 4,5 m.
