Projekt budynku usługowego Budynek usługowy Office 1 DCU04 WOB1660

Cena projektu: 4 070 zł

Masz pytania? Zadzwoń
71 715 20 60

pn-pt 8-22, sb-nd 10-18

Zamów rozmowę
Pow. użytkowa
165,2 m²
Wysokość budynku
7,12 m
Pow. zabudowy
206,88 m²
Kubatura
1 095 m³
Kąt nach. dachu
35°
EUco
24,76 kWh/(m²rok)

Opis projektu

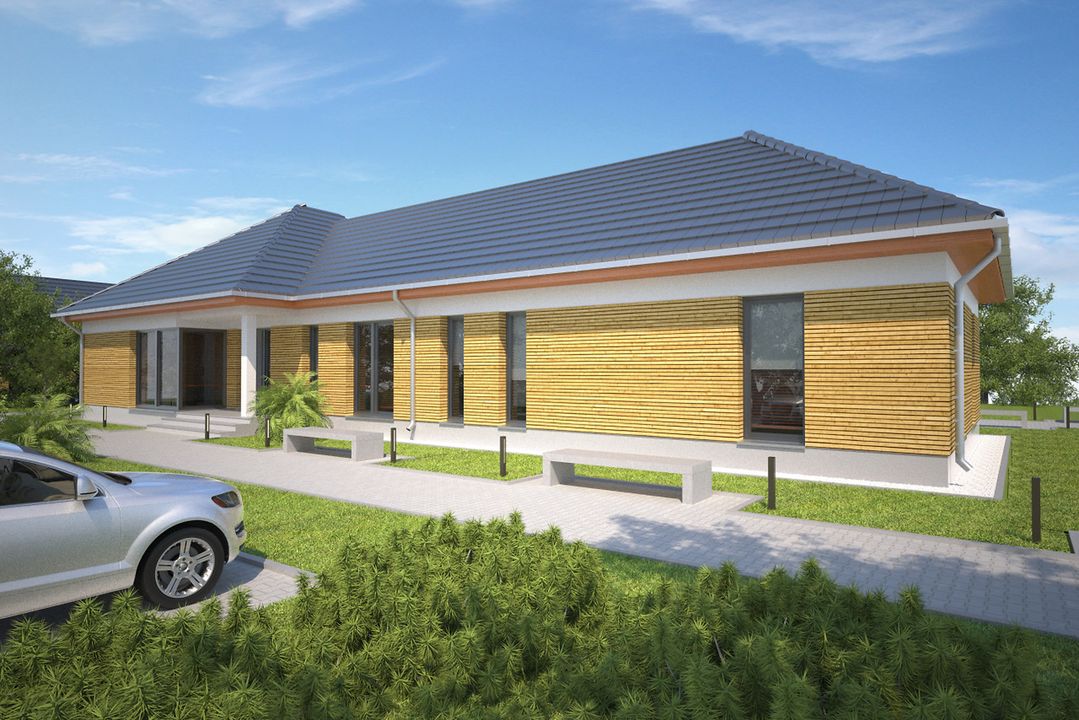

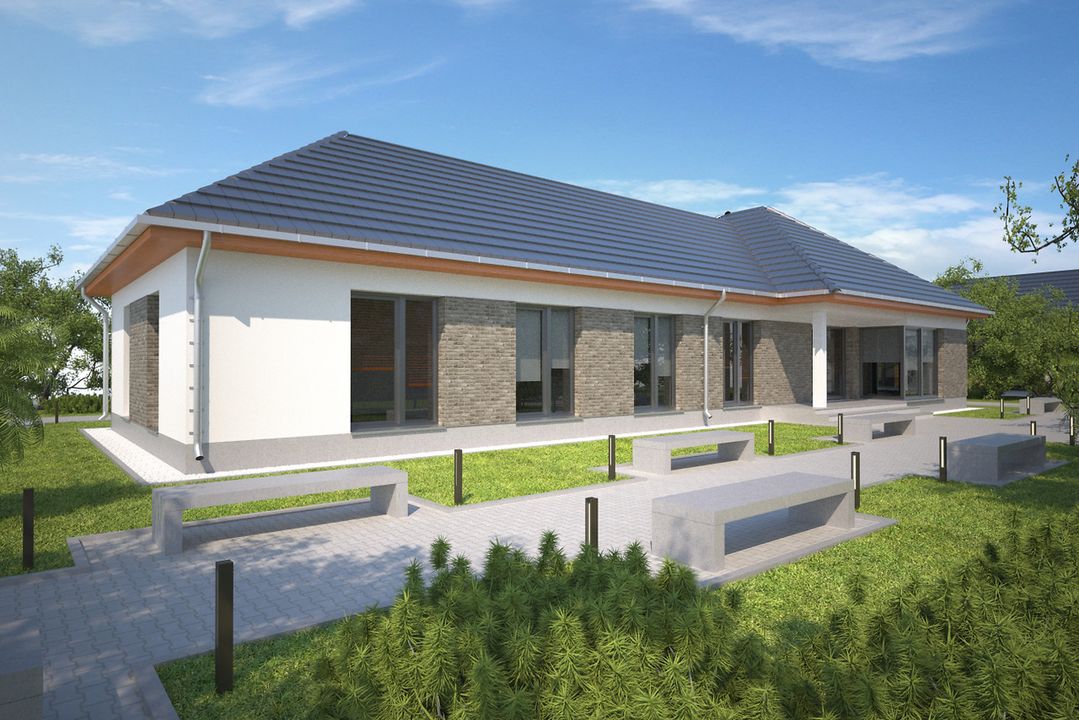

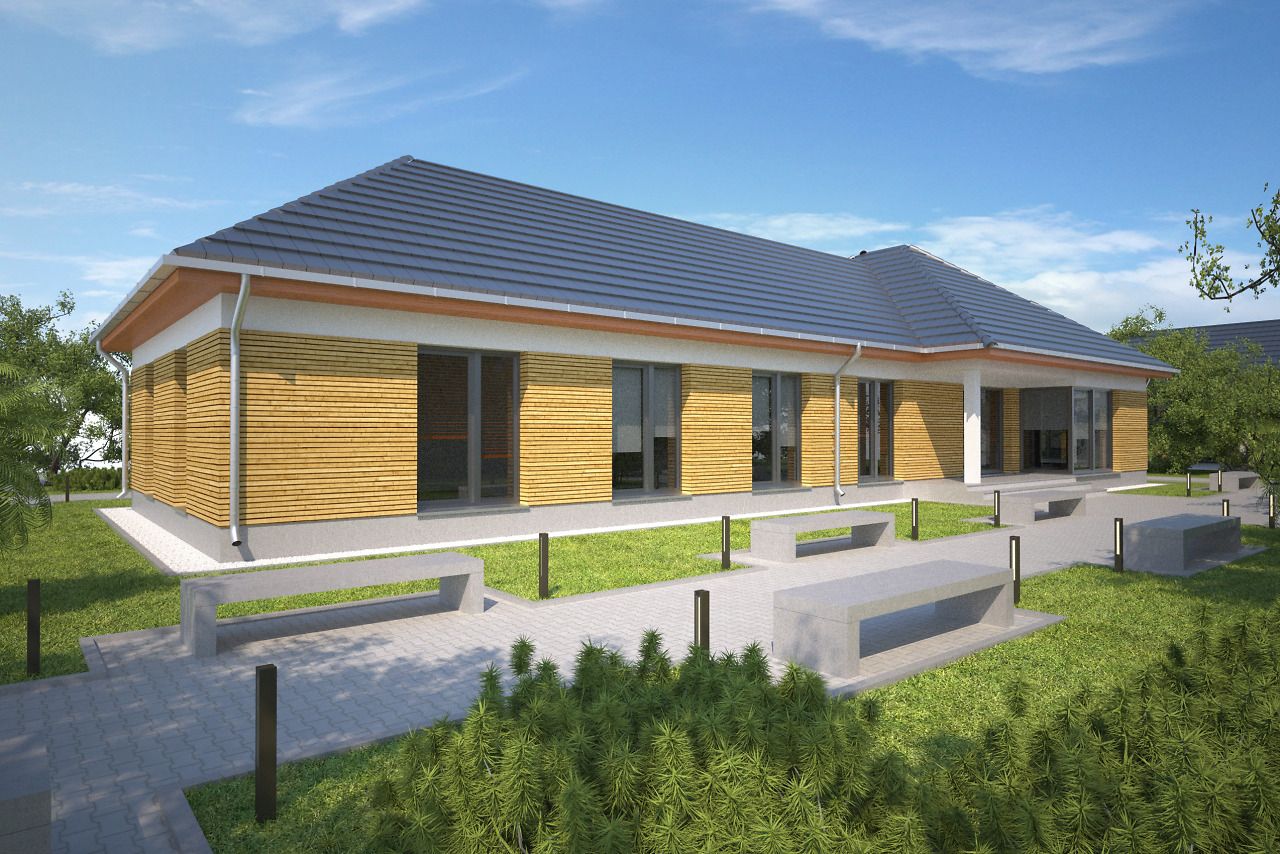

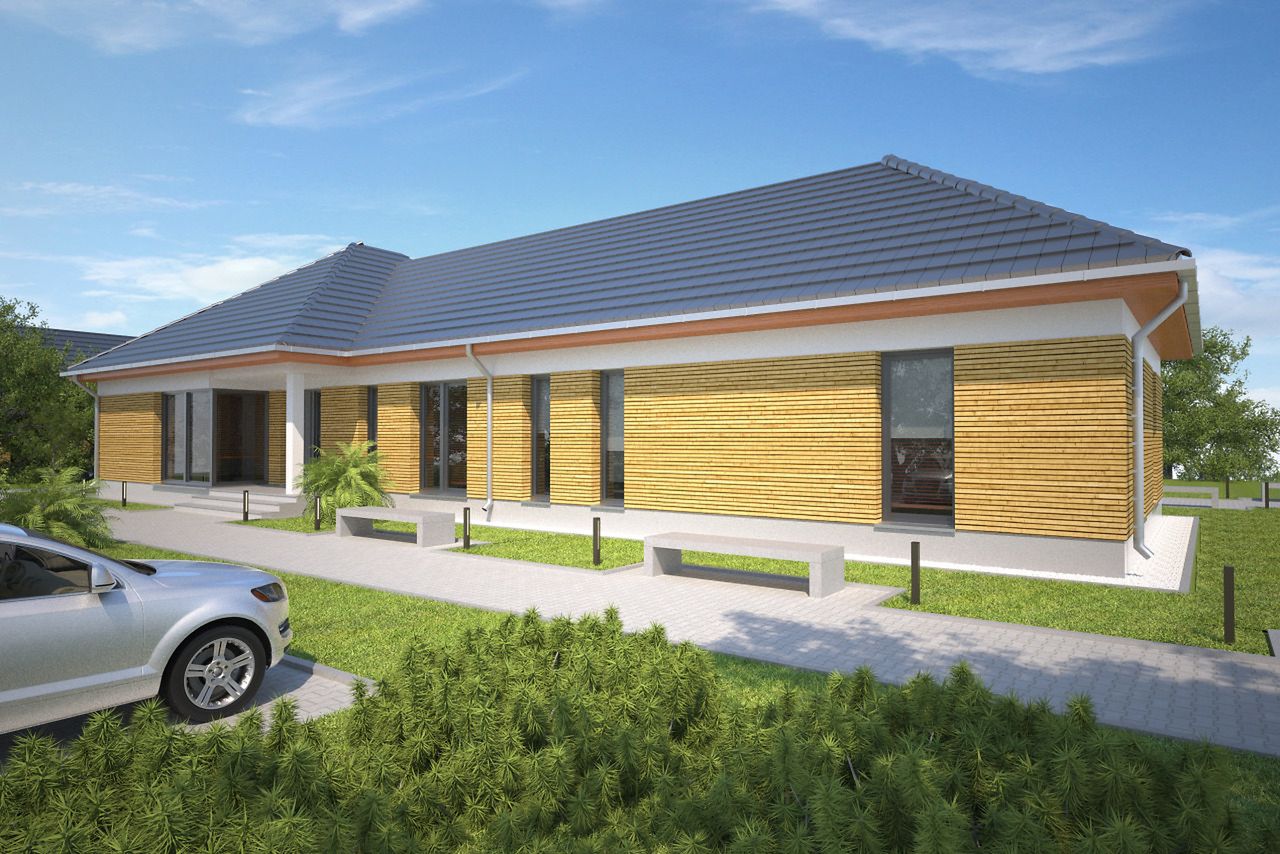

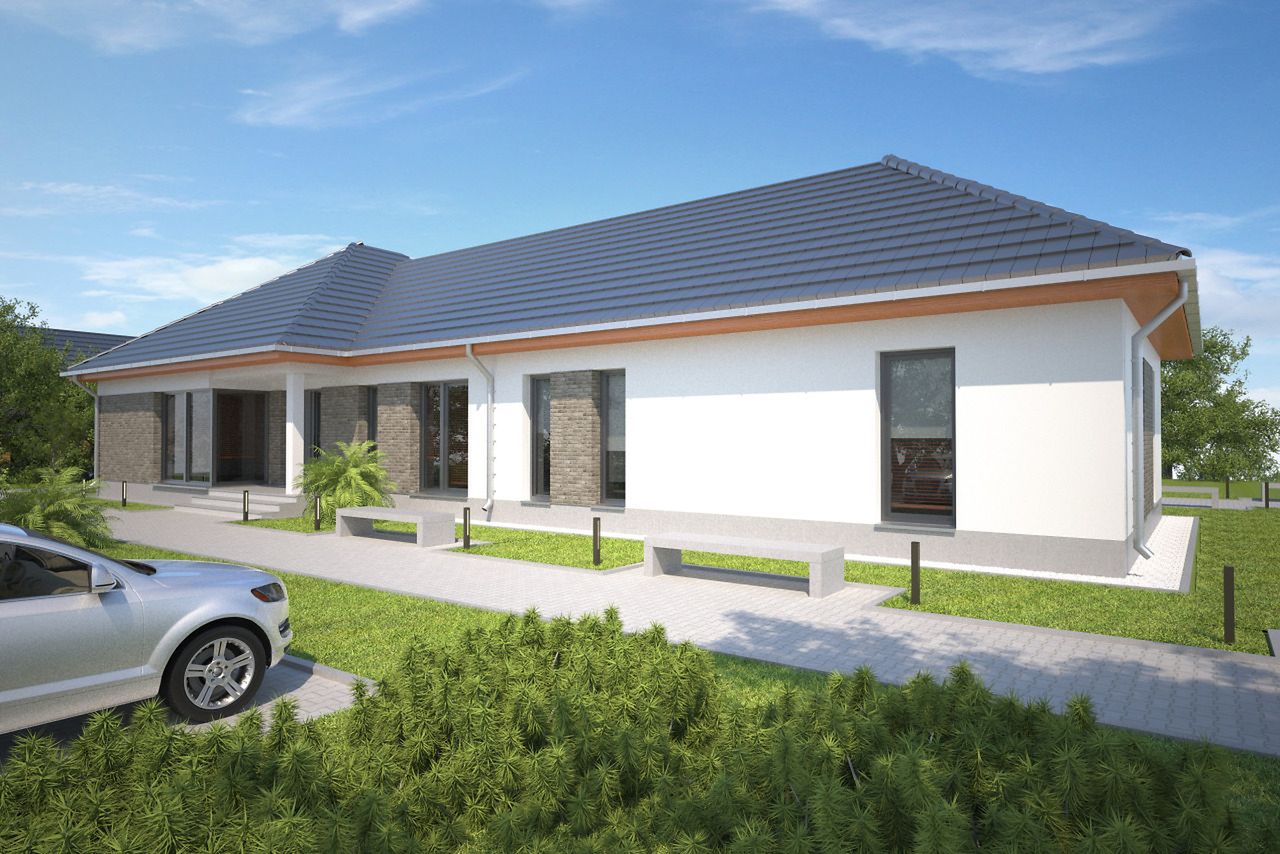

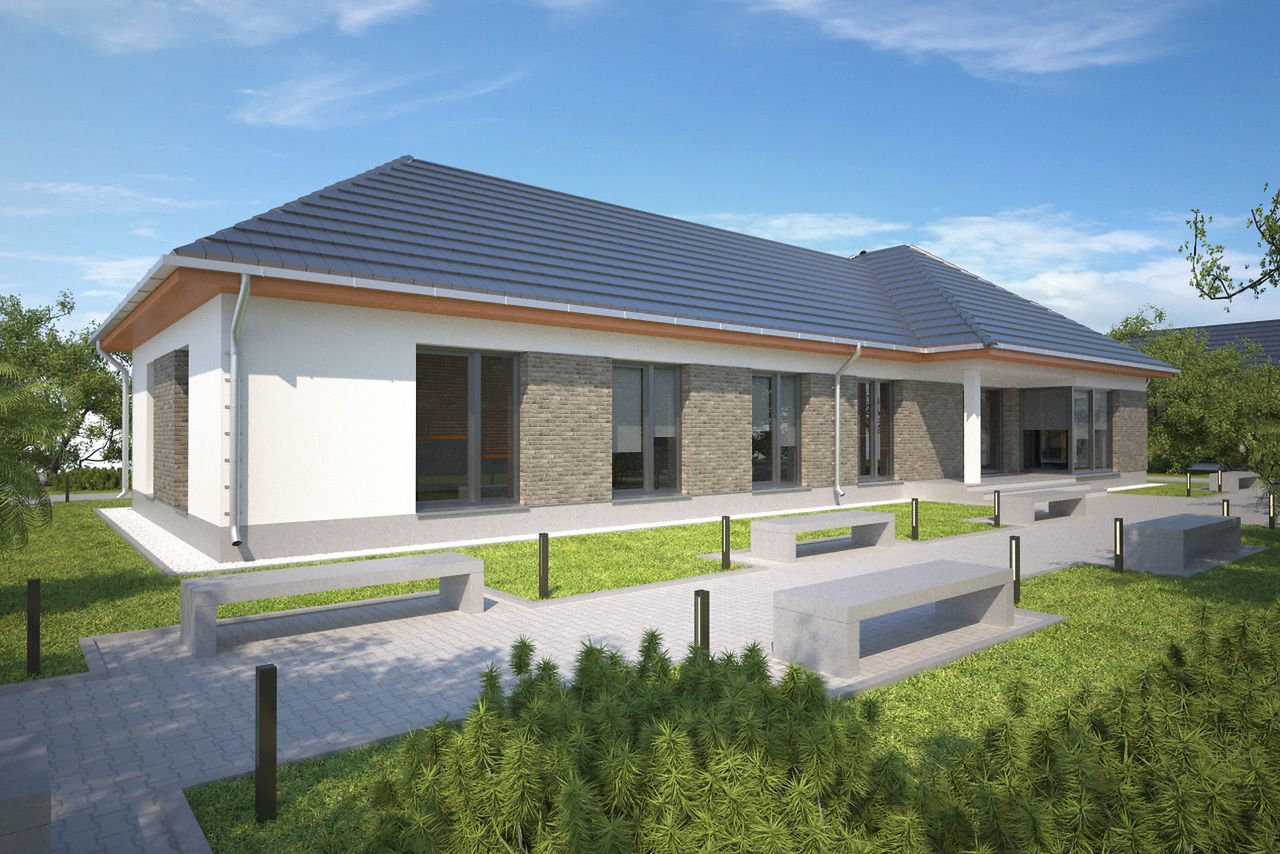

Budynek w standardzie energooszczędnym, przeznaczony na działalność biurową lub usługową. Przestrzeń podzielona została na część, gdzie można zlokalizować recepcję z poczekalnią, dwie większe sale biurowe, salę konferencyjną, cztery gabinety, zaplecze gospodarcze, archiwum, pomieszczenie socjalne (kuchnię), łazienkę i toaletę. Uwagę zwraca atrakcyjna bryła, o nowoczesnym rysie, z drewnianymi elementami elewacji.

Rysunki szczegółowe Sprawdź dokładne wymiary w projekcie
Koszty budowy Sprawdź przybliżone koszty budowy

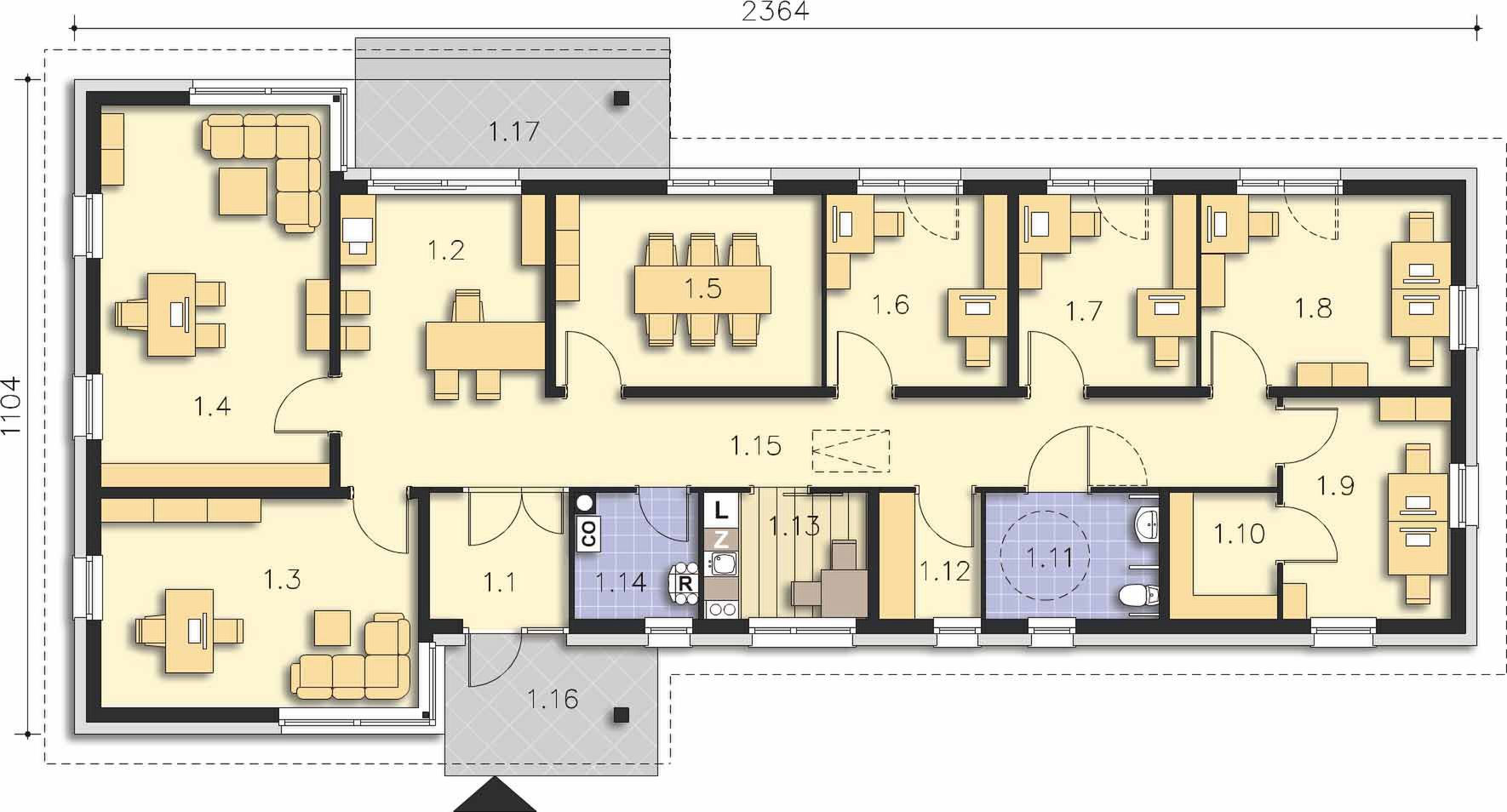

Rzut kondygnacji projektu Budynek usługowy Office 1 DCU04 - Rzut parteru

1 wiatrołap
4,96 m²
2 hall
16,87 m²
3 pokój
18,8 m²
4 pokój
24,65 m²
5 pokój
14,39 m²
6 pokój
9,75 m²
7 pokój
9,59 m²
8 pokój
13,49 m²
9 pokój
10,49 m²
10 archiwum
3,82 m²
11 wc
6,15 m²
12 pom. gospodarcze
3,6 m²
13 kuchnia
5,85 m²
14 pom. gospodarcze
4,27 m²
15 korytarz
18,52 m²
16 podest
7,87 m²
17 taras
7,9 m²
razem
165,2 m²

Chcesz wprowadzić zmiany w tym projekcie?

Dowiedz się, jakie zmiany są możliwe na etapie adaptacji.

Bezpłatne dodatki do projektu

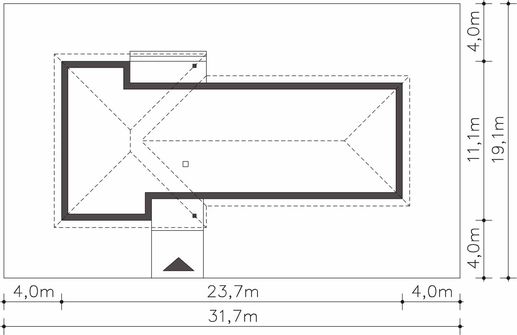

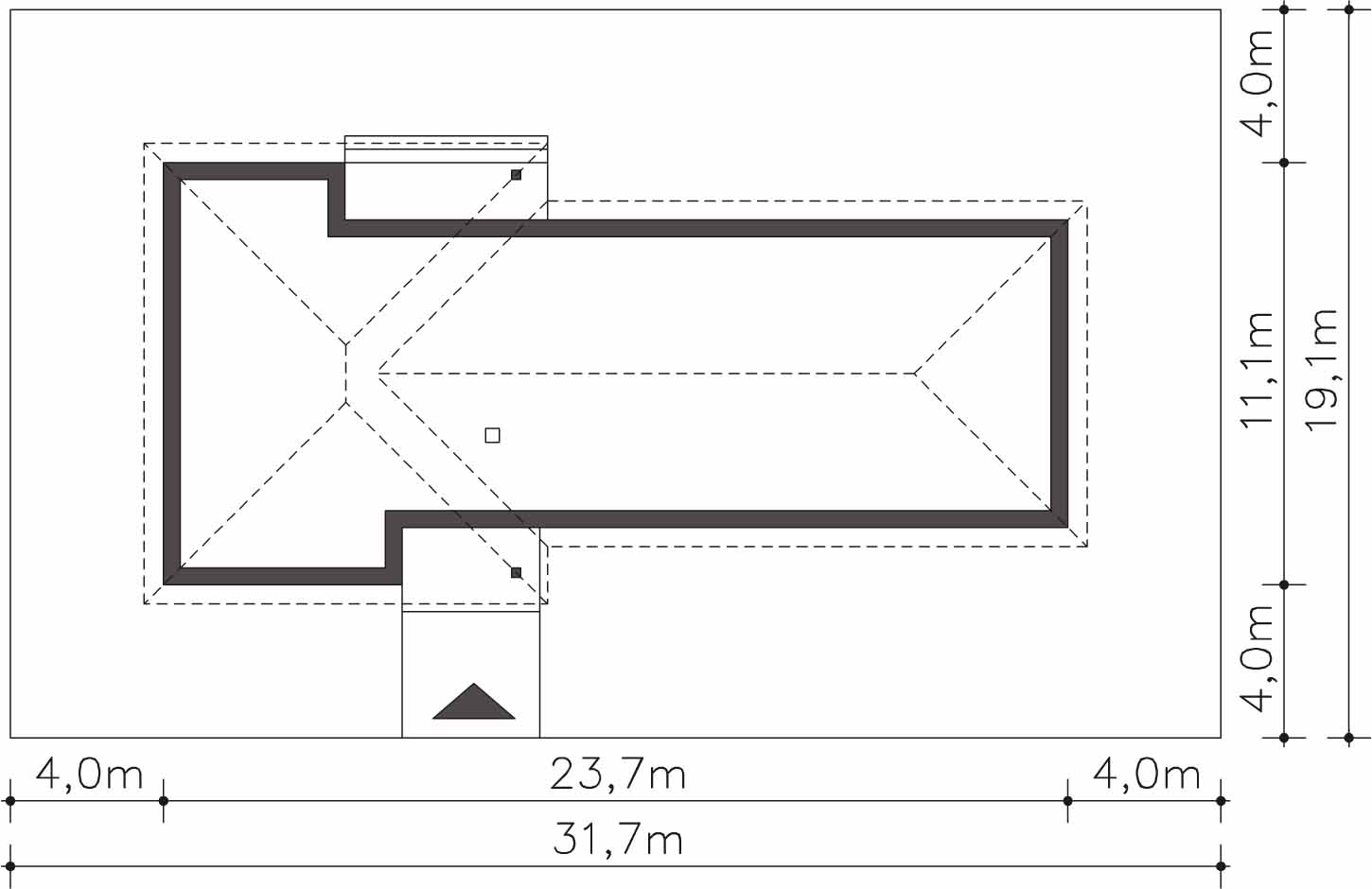

Usytuowanie domu na działce

Usytuowanie projektu Budynek usługowy Office 1 DCU04 na działce

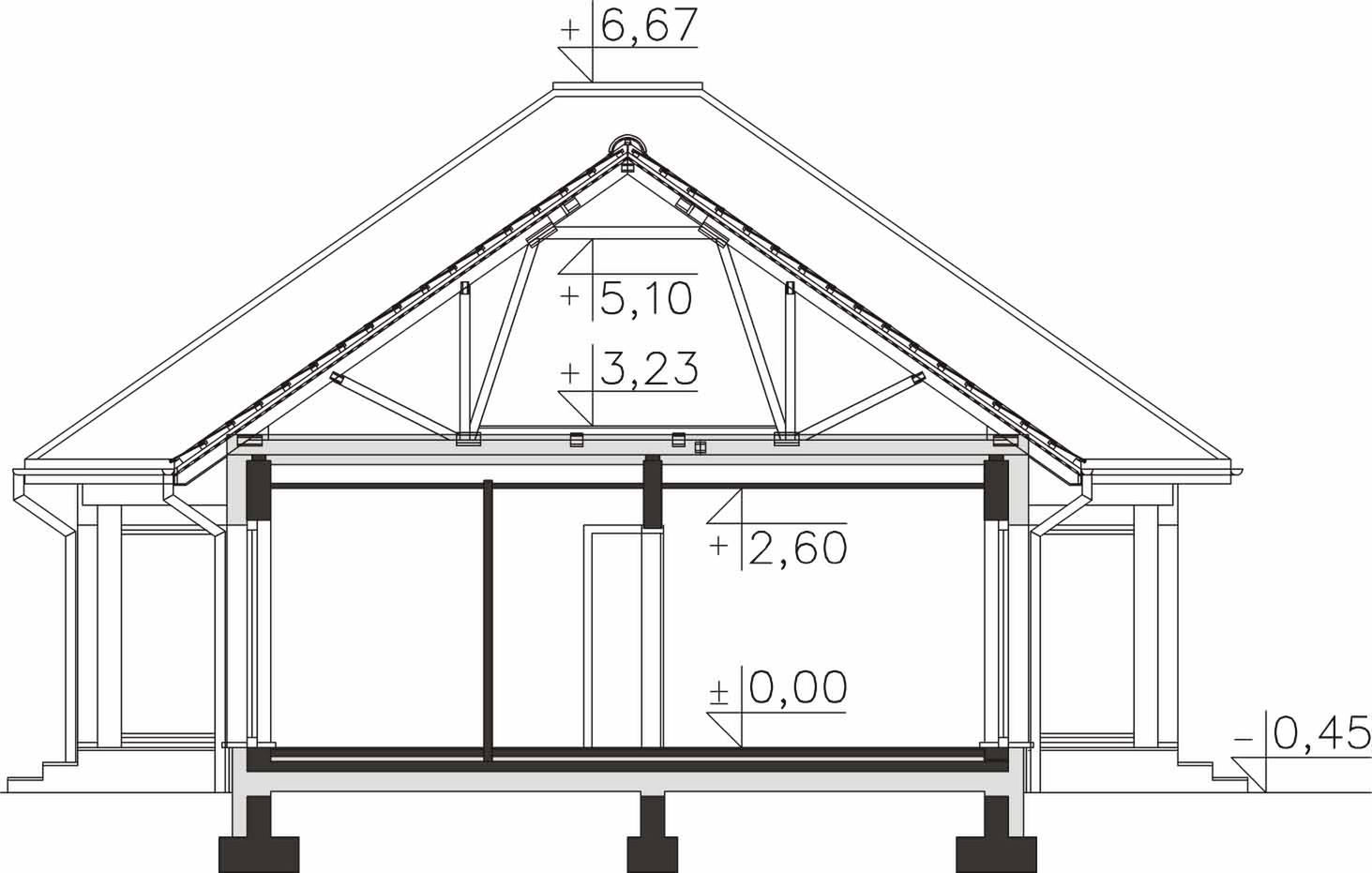

Przekrój pionowy

Przekrój pionowy projektu Budynek usługowy Office 1 DCU04
Analiza działkiSprawdź czy możesz wybudować ten projekt na swojej działce

Koszt budowy domu

stan zerowy

stan surowy otwarty

stan surowy zamknięty

Wycena opracowana przez autora projektu:

252 700 zł - orientacyjny koszt budowy domu do stanu surowego zamkniętego bez instalacji.

Wycena stanowi wartość przybliżoną. W zależności od wykorzystanych materiałów oraz kosztów robót budowlanych może się ona różnić od rzeczywistych wydatków. Ostateczny koszt budowy domu zależy także od lokalizacji (w tym warunków lokalnych), czasu trwania budowy oraz ewentualnych zmian wprowadzonych na etapie adaptacji projektu.

Mapa budowy Sprawdź gdzie w Polsce budowany jest ten projekt

Technologia budowy domu

Technologia: budynku usługowego. Ściany zewnętrzne: Ściana dwuwarstwowa z cegły silikatowej grubości 44 cm (24 cm ściana murowana + 20cm styropian „Termo Organika”, o wsp. λ=0,033 W/mK). Wsp. Uo = 0,15 W/m²K Fundamenty: Tradycyjne żelbetowe ławy fundamentowe, ściany fundamentowe z bloczków betonowych M6, posadzka na płycie żelbetowej wspartej na ścianach fundamentowych. Izolacja od gruntu: posadzki na płycie z twardego nienasiąkliwego styropianu gr 20cm; dodatkowo izolacja ścian fundamentowych przy pomocy bloczków izolacyjnych izomur. Strop: Żelbetowe płytowe. Konstrukcja dachu: Prefabrykowana konstrukcja dachowa z litego drewna łączonego płytkami kolczastymi - MITEK Instalacje: grzewcza i przygotowania ciepłej wody użytkowej: gazowa z zastosowaniem kotła kondensacyjnego typu Vitodens 200 (Viessmann) instalacje c.o. z zast. systemów „Purmo” instalacja wentylacji mechanicznej z rekuperacją z zastosowaniem rozwiązań firmy „Rekuperatory” opcjonalnie gruntowy wymiennik ciepła „Awadukt thermo” firmy „REHAU” ogrzewanie podłogowe łazienek - elektryczna mata grzejna opcjonalnie instalacja kolektorów słonecznych do podgrzewania c.w.u.Stolarka okienna i drzwiowa: Okna PCV o wsp. Uo = 0,6 W/m²K dla szyb i Uo = 0,96-1,0 W/m²K dla ramy, wsp. gn = 0,5.Okna połaciowe firmy „Fakro” - FTT Thermo o wsp. Uo = 0,5 W/m²K dla szyb i Uo = 0,94 W/m²K dla ramy, wsp. gn = 0,62.Drzwi zewnętrzne firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K.Brama garażowa firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K. Uwaga! Ten projekt zawiera projekt instalacji rekuperacji!

Rekomendowani producenci

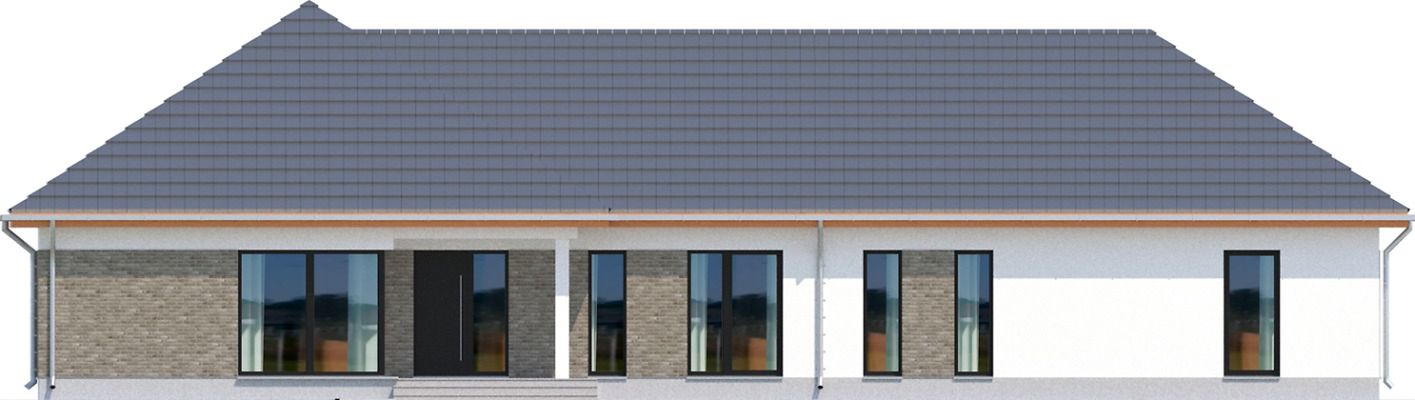

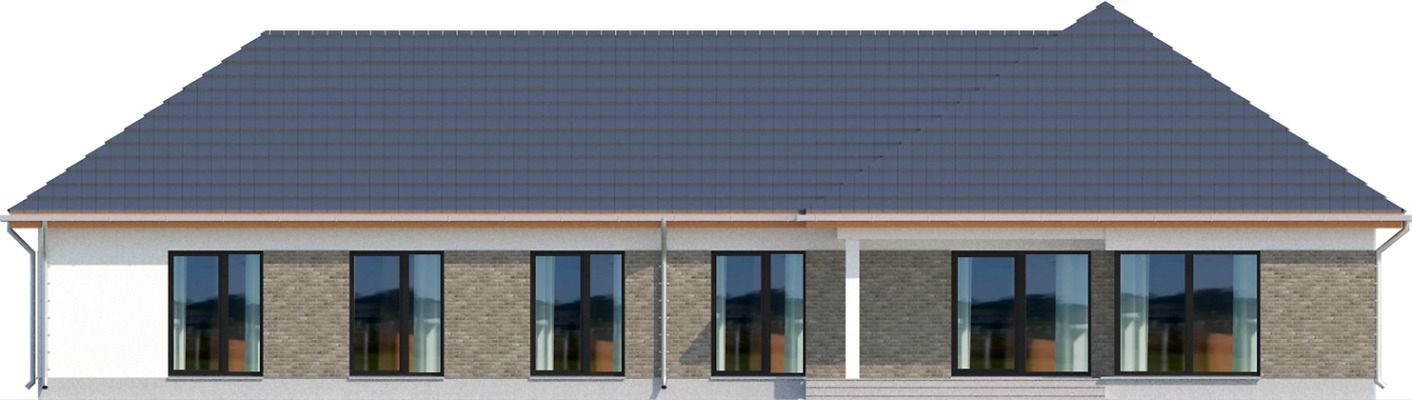

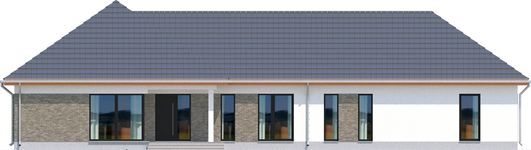

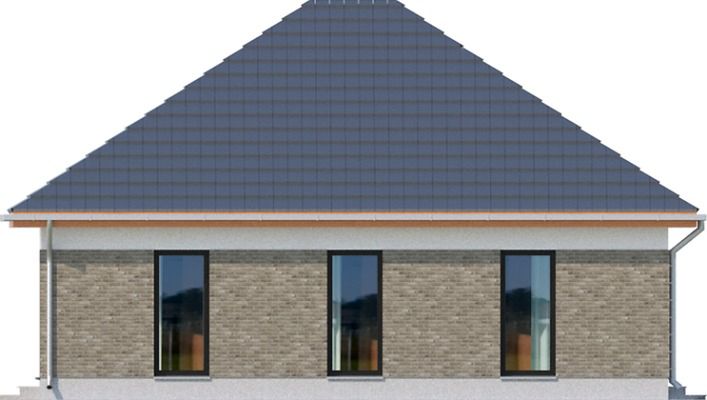

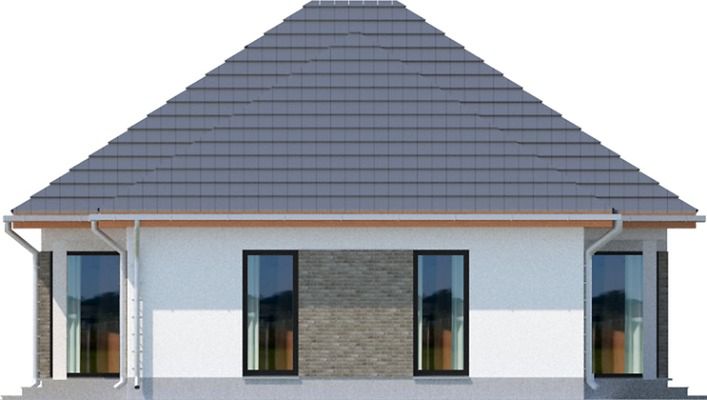

Elewacje

Autor: Lipińscy Domy Biuro Projektowe
