Projekt budynku Pawilon handlowy PH229 SKA1059

Dodano!

Projekt budynku Pawilon handlowy PH229 SKA1059

Powierzchnia użytkowa: 229,27 m²
Pokoje (bez salonu): 0
Stanowiska garażowe: 0
Łazienki + toalety: 1
Min. szer. i dł. działki: 21,88 x 30,80 m
Kąt nachylenia dachu:

Więcej parametrów

Cena projektu:

7 900 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.

Kup ten projekt i zyskaj

Bezpłatna dostawa

Bezpłatną dostawę

Zwrot 30 dni, wymiana 100 dni

Zwrot 30 dni,
wymiana 100 dni

Zwrot 30 dni, wymiana 100 dni

Bezpłatne pozwolenie na zmiany

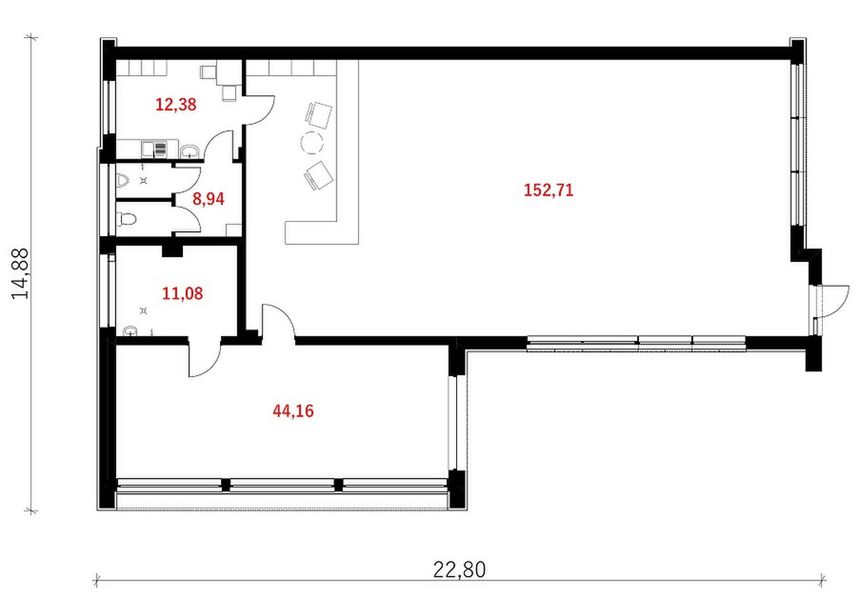

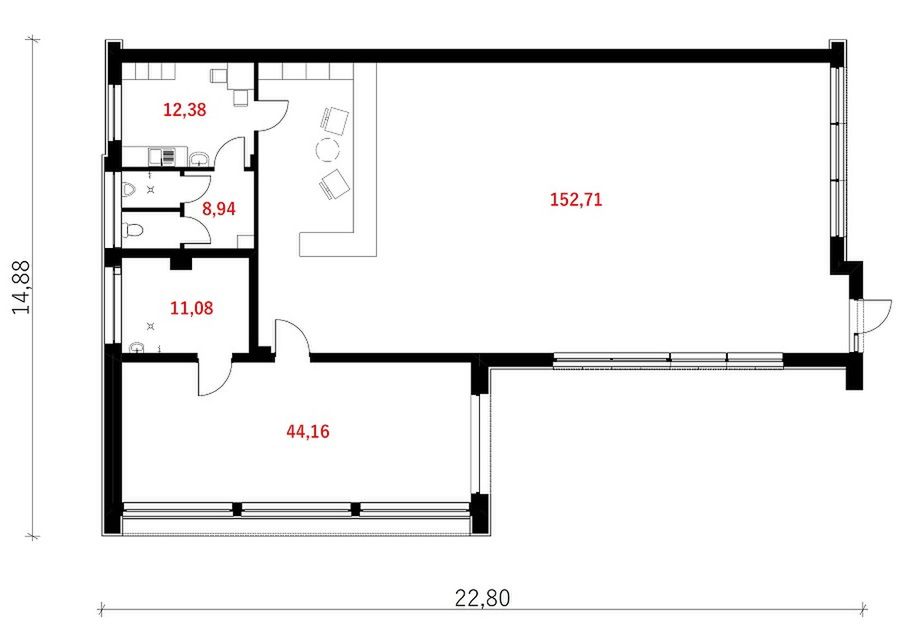

Rzut parteru - 229,27 m²

Rzut parteru projektu Pawilon handlowy PH229

Zapytaj, co możesz zmienić

  • 1. Pomieszczenie usługowe 152,71 m²
  • 2. Pomieszczenie socjalne 12,38 m²
  • 3. Łazienka 8,94 m²
  • 4. Pom. gospodarcze 11,08 m²
  • 5. Magazyn 44,16 m²
  • Razem rzut parteru 229,27 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

2

Zdjęcie 1 projektu Murator Budynek usługowy U14b WAJ4121
211,30 m²
0
3
0

Cena projektu:

5 180 zł

Taniej 1 000 zł
Zdjęcie 1 projektu Efficax I SLS1099
Efficax I
Dodano!
207,17 m²
0
3
0

Cena projektu:

7 500 zł

6 500 zł

Taniej 300 zł
Zdjęcie 1 projektu Murator UC51c Budynek usługowy WAJ3774
156,70 m²
0
2
0

Cena projektu:

4 515 zł

4 215 zł

Taniej 700 zł
Zdjęcie 1 projektu Lapideus I SLS1154
Lapideus I
Dodano!
42,75 m²
0
1
0

Cena projektu:

4 200 zł

3 500 zł

Zdjęcie 1 projektu Przychodnia weterynaryjna SLO1036
209 m²
0
2
1

Cena projektu:

4 725 zł

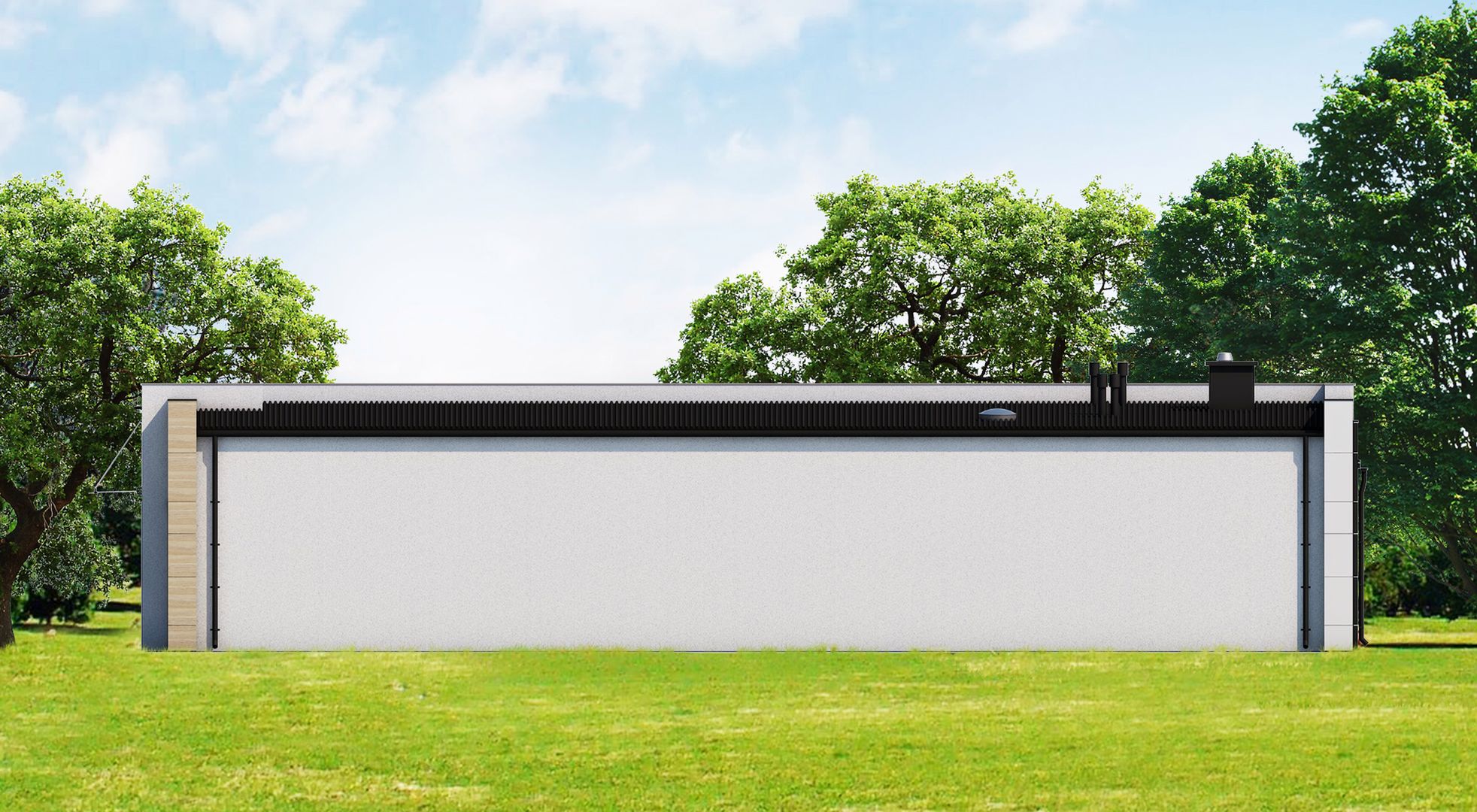

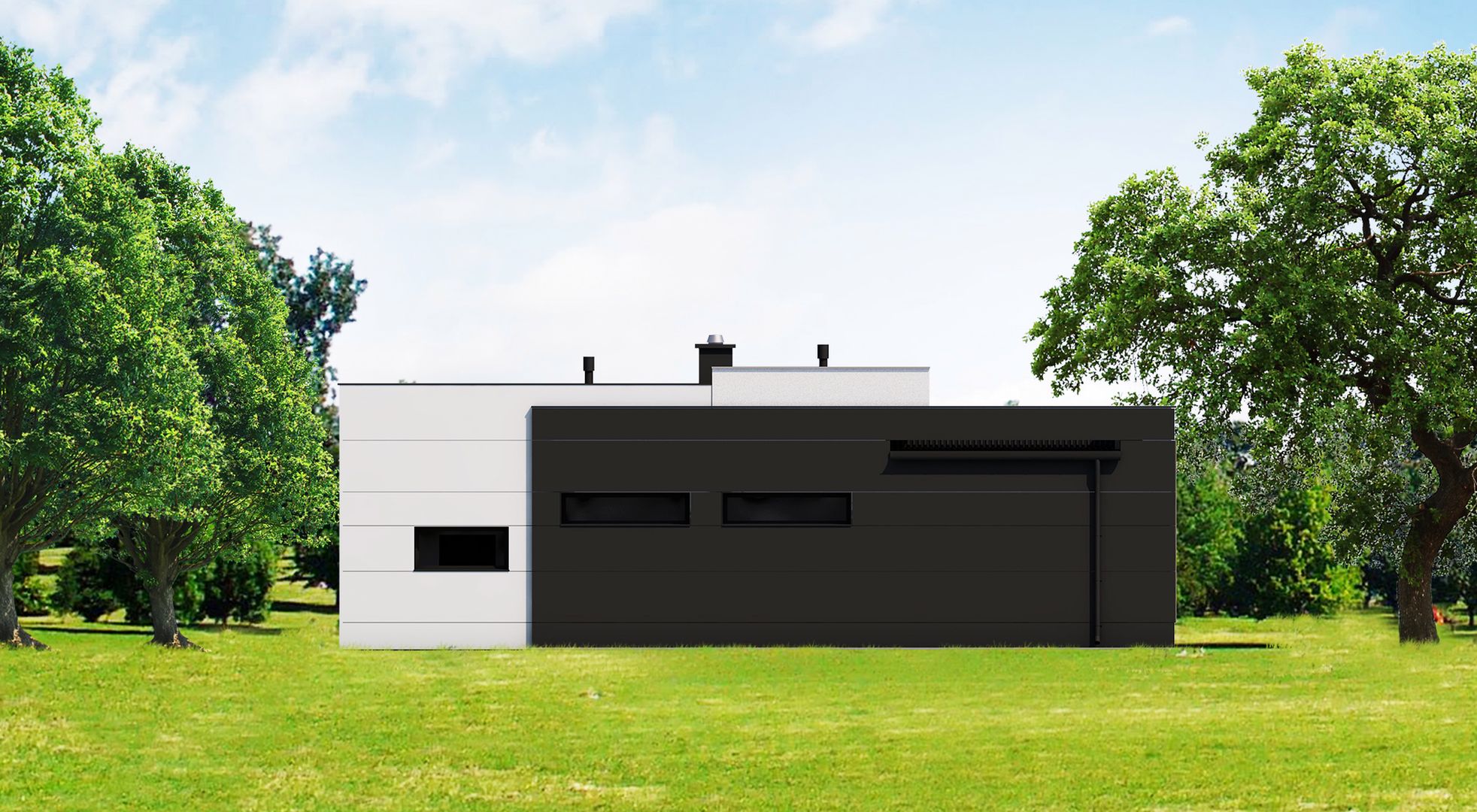

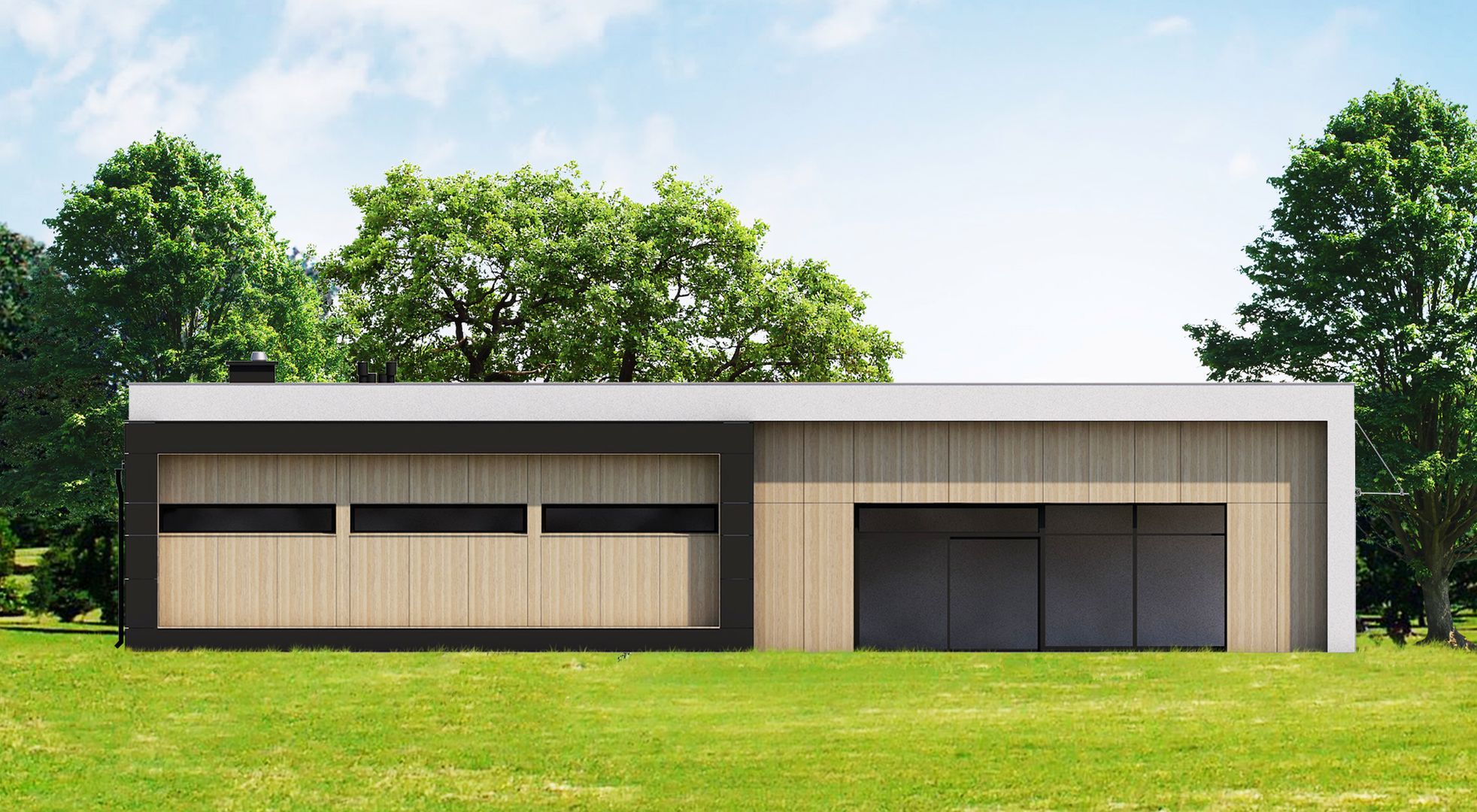

Elewacje

Frontowa
Tylna
Lewa
Prawa

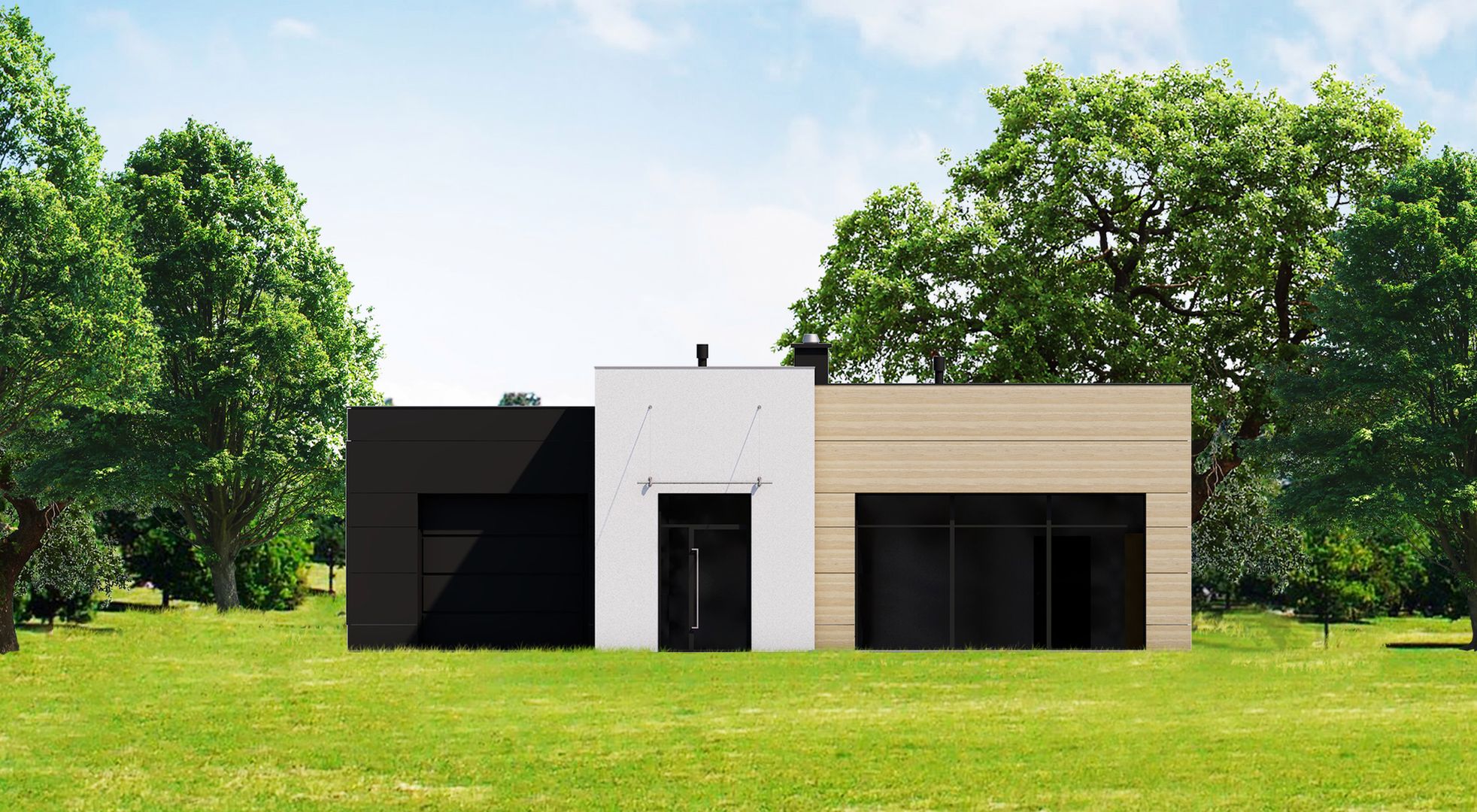

Elewacja frontowa projektu Pawilon handlowy PH229
Elewacja tylna projektu Pawilon handlowy PH229
Elewacja lewa projektu Pawilon handlowy PH229
Elewacja prawa projektu Pawilon handlowy PH229
Autor: Dom to Dom

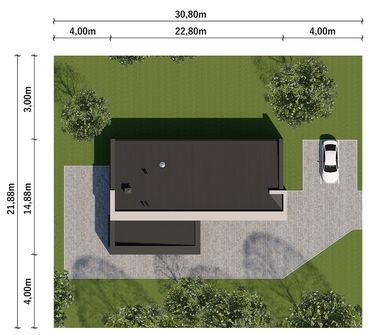

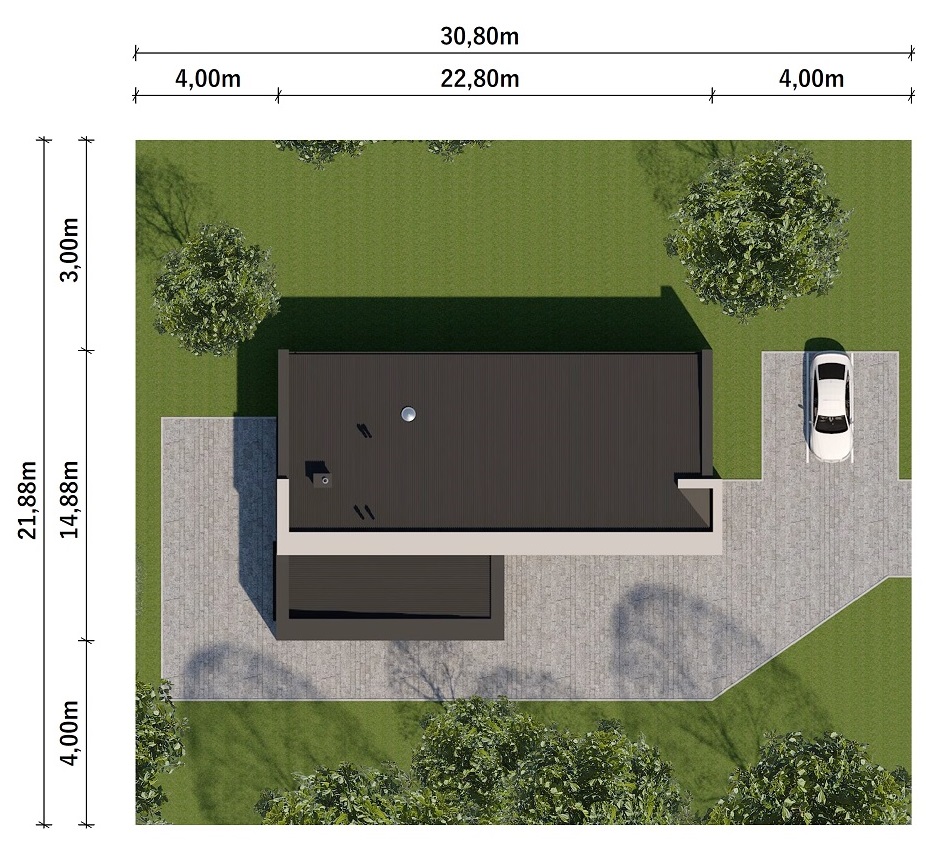

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
229,27 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
274,19 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia całkowita
229,27 m²
Cena przy zakupie z projektem icon

Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

Kubatura netto
756 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kubatura brutto
1 186,13 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
5,05 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
21,88 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
30,80 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne: dwuwarstwowe, bloczek gazobetonowy 24 cm + styropian 15 cm. Strop: sufit podwieszony do wiązarów dachowych. Schody: brak. Ścianka kolankowa: brak. Dach: płaski, pokrycie z blachy płaskiej, konstrukcja z drewnianych wiązarów kratownicowych.

Pawilon handlowy PH229

Co zawiera projekt budynku
Pawilon handlowy PH229?

Każdy projekt domu zawiera:

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Opis projektu

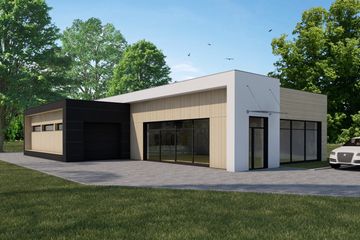

Pawilon PH-229 to kompaktowy, parterowy, nowocześnie zaprojektowany budynek przeznaczony do prowadzenia nieuciążliwej działalności handlowej, usługowej lub wytwórczej. Nieskomplikowana konstrukcja umożliwiła stworzenie obiektu, który dzięki swej uniwersalnej formie oraz zastosowanym rozwiązaniom technicznym i funkcjonalnym, pozwala na dużą mobilność wnętrza w przypadku zmiennego zapotrzebowania. Prostota rozwiązań z kolei przekłada się bezpośrednio na czas i koszty realizacji. Pawilon składa się z sali ekspozycyjnej/sprzedaży/usług, z której zapewniono dostęp do zaplecza magazynowego i kotłowni. Bezpośrednio z głównej sali zapewniono dostęp również do zaplecza dla pracowników, złożonego z pomieszczenia socjalno-szatniowego i toalety. Pawilon zaprojektowano w oparciu o współczesne trendy architektoniczne dzięki czemu sam w sobie stanowi doskonałą wizytówkę, niewątpliwie wspierając wizerunek Państwa przedsięwzięcia.
