Pensjonat dla 19 osób, parterowy z poddaszem mieszkalnym, częściowo podpiwniczony.
Czytaj więcejProjekt pensjonatu WB-0041 KRA3603
Dodano!
Dodano!
Rzut parteru
- 1. Hall 16,80 m²
- 2. Pomieszczenie gospodarcze 5,10 m²
- 3. Wc 5,10 m²
- 4. Pomieszczenie gospodarcze 5,10 m²
- 5. Magazyn 5,70 m²
- 6. Magazyn 6,90 m²
- 7. Kotłownia 17,90 m²
- Razem rzut piwnicy 62,60 m²
- 1. Wiatrołap 3,40 m²
- 2. Jadalnia 41,50 m²
- 3. Kuchnia 15 m²
- 4. Hall 6,20 m²
- 5. Pomieszczenie socjalne 6,20 m²
- 6. Wiatrołap 3,50 m²
- 7. Pomieszczenie gospodarcze 5 m²
- 8. Łazienka 3,70 m²
- 9. Korytarz 3,40 m²
- 10. Pokój 21,50 m²
- 11. Korytarz 3 m²
- 12. Wc 3,10 m²
- 13. Pokój 13,80 m²
- 14. Pokój 21,50 m²
- 15. Łazienka 3,70 m²
- 16. Korytarz 3,40 m²
- Razem rzut parteru 157,90 m²
- 1. Hall 30,30 m²
- 2. Pomieszczenie gospodarcze 1,60 m²
- 3. Pomieszczenie gospodarcze 3,10 m²
- 4. Pokój + kuchnia 17,20 m²
- 5. Łazienka 4,60 m²
- 6. Łazienka 3,80 m²
- 7. Pokój + kuchnia 23,90 m²
- 8. Korytarz 3,40 m²
- 9. Korytarz 3,40 m²
- 10. Pokój + kuchnia 23,90 m²
- 11. Łazienka 3,80 m²
- Razem rzut poddasza 119 m²
Projekt pensjonatu WB-0041 KRA3603
| Powierzchnia użytkowa: | 337,60 m² |
|---|---|
| Pokoje (bez salonu): | 3 |
| Stanowiska garażowe: | 0 |
| Łazienki + toalety: | 6 |
| Kąt nachylenia dachu: | 47° |
| Min. szer. i dł. działki: | 24,86 x 21,24 m |
| Konstrukcja: | Murowana |
Projekt został
wycofany z oferty
W razie pytań prosimy o kontakt
z Centrum Obsługi Klienta
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Opłata za połączenie wg taryfy operatora.
Tylko w Extradom.pl
Sprawdź, dlaczego warto kupić u nas
Dokumentacja projektowa zgodna z WT2021
100 dni na wymianę, 30 dni na zwrot
Gwarancja najniższej ceny
Darmowa dostawa paczkomatem lub kurierem
Bezpłatne pozwolenie na zmiany w projekcie
Rzuty

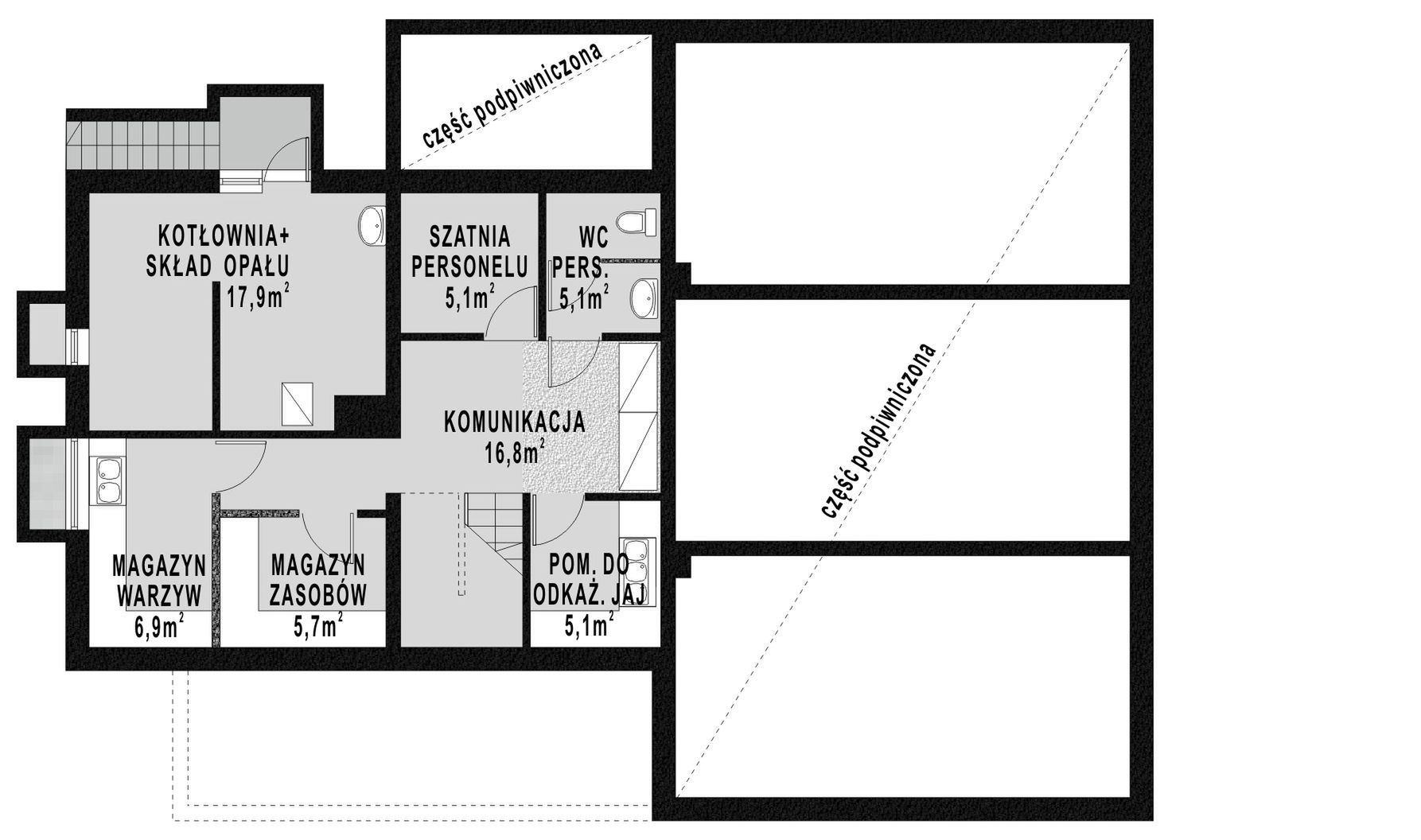

Jak wygląda proces zmianRzut Piwnicy - 62,60 m²
- 1. Hall 16,80 m²
- 2. Pomieszczenie gospodarcze 5,10 m²
- 3. Wc 5,10 m²
- 4. Pomieszczenie gospodarcze 5,10 m²
- 5. Magazyn 5,70 m²
- 6. Magazyn 6,90 m²
- 7. Kotłownia 17,90 m²
- Razem rzut piwnicy 62,60 m²

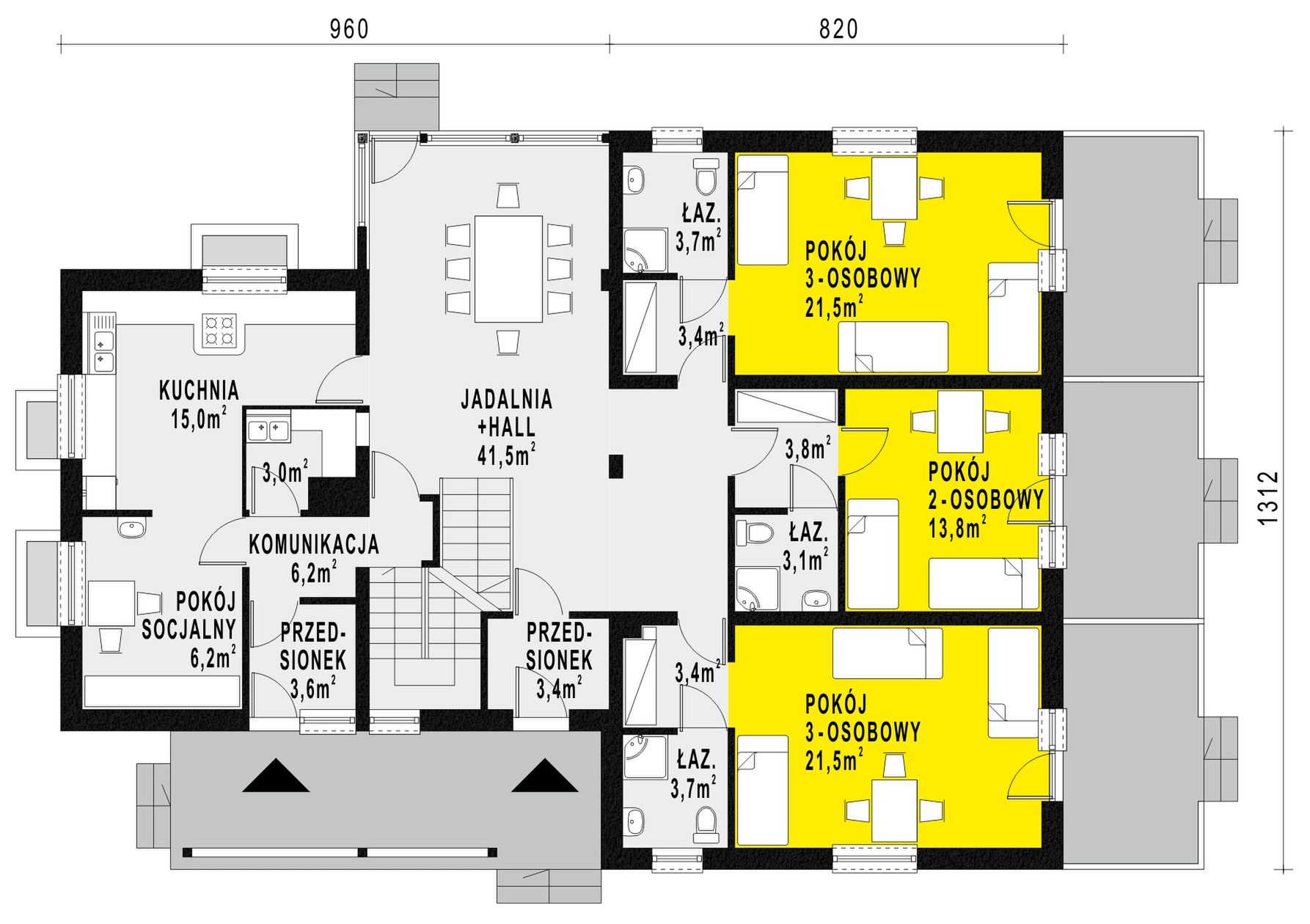

Rzut parteru - 157,90 m²
- 1. Wiatrołap 3,40 m²
- 2. Jadalnia 41,50 m²
- 3. Kuchnia 15 m²
- 4. Hall 6,20 m²
- 5. Pomieszczenie socjalne 6,20 m²
- 6. Wiatrołap 3,50 m²
- 7. Pomieszczenie gospodarcze 5 m²
- 8. Łazienka 3,70 m²
- 9. Korytarz 3,40 m²
- 10. Pokój 21,50 m²
- 11. Korytarz 3 m²
- 12. Wc 3,10 m²
- 13. Pokój 13,80 m²
- 14. Pokój 21,50 m²
- 15. Łazienka 3,70 m²
- 16. Korytarz 3,40 m²
- Razem rzut parteru 157,90 m²

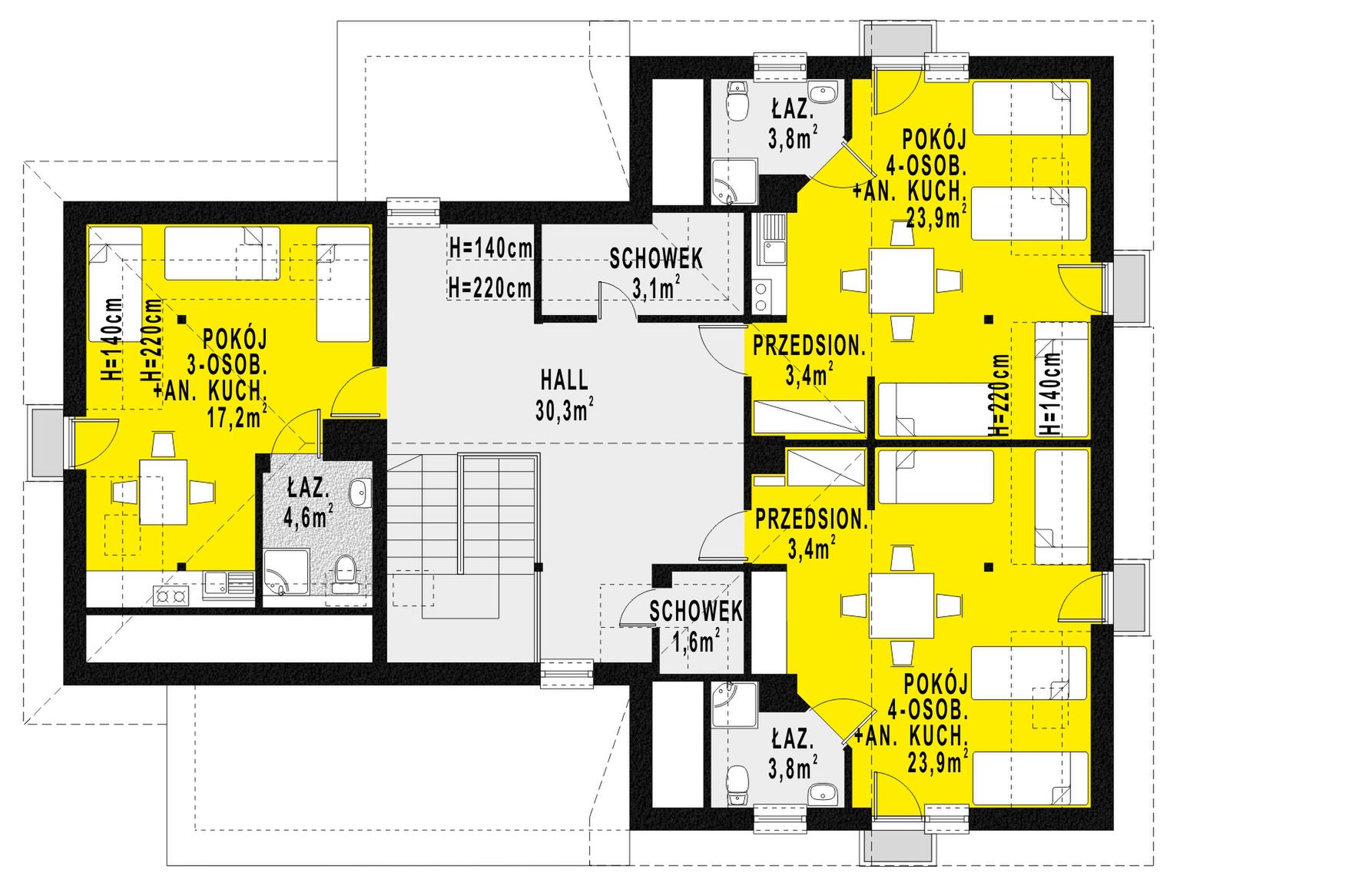

Rzut poddasza - 119 m²
- 1. Hall 30,30 m²
- 2. Pomieszczenie gospodarcze 1,60 m²
- 3. Pomieszczenie gospodarcze 3,10 m²
- 4. Pokój + kuchnia 17,20 m²
- 5. Łazienka 4,60 m²
- 6. Łazienka 3,80 m²
- 7. Pokój + kuchnia 23,90 m²
- 8. Korytarz 3,40 m²
- 9. Korytarz 3,40 m²
- 10. Pokój + kuchnia 23,90 m²
- 11. Łazienka 3,80 m²
- Razem rzut poddasza 119 m²
Podobne projekty (7)
Przekroje

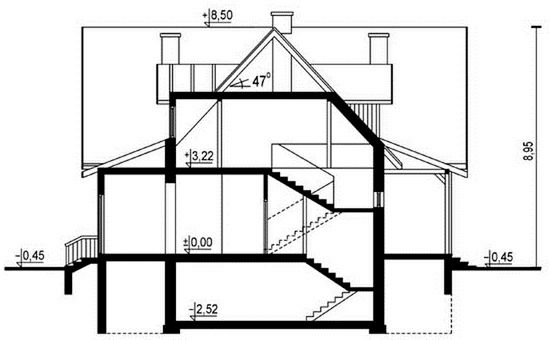

Przekrój pionowy
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
337,60 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
270,50 m²
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
47°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
8,95 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
24,86 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
21,24 m
Energooszczędność
Czym jest OZE (Odnawialne Źródło Energii)?
Warunki techniczne
Projekt zgody z WT 2021
Więcej szczegółów
Technologia i konstrukcja
Konstrukcja
Murowana
Systemy okienne
Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.
Wyceń okna za darmo
Okna dachowe
Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!
Sprawdź szczegóły
Opis szczegółowy
Ściany zewnętrzne: gr. 44 cm z pustaków ceramicznych POROTHERM. Strop: żelbetowy. Schody: żelbetowe. Dach: dwu i trzyspadowy o nachyleniu 47 stopni, więźba krokwiowo-płatwiowo-jętkowa, krycie dachówką. Poziom kalenicy: 8,95 m od terenu. Dodatkowe informacje: ogrzewanie: kocioł stalowy,wodny,opalany miałem.
