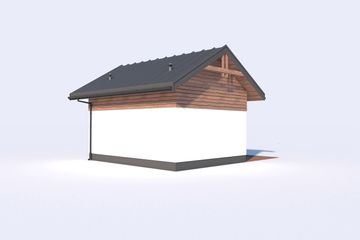

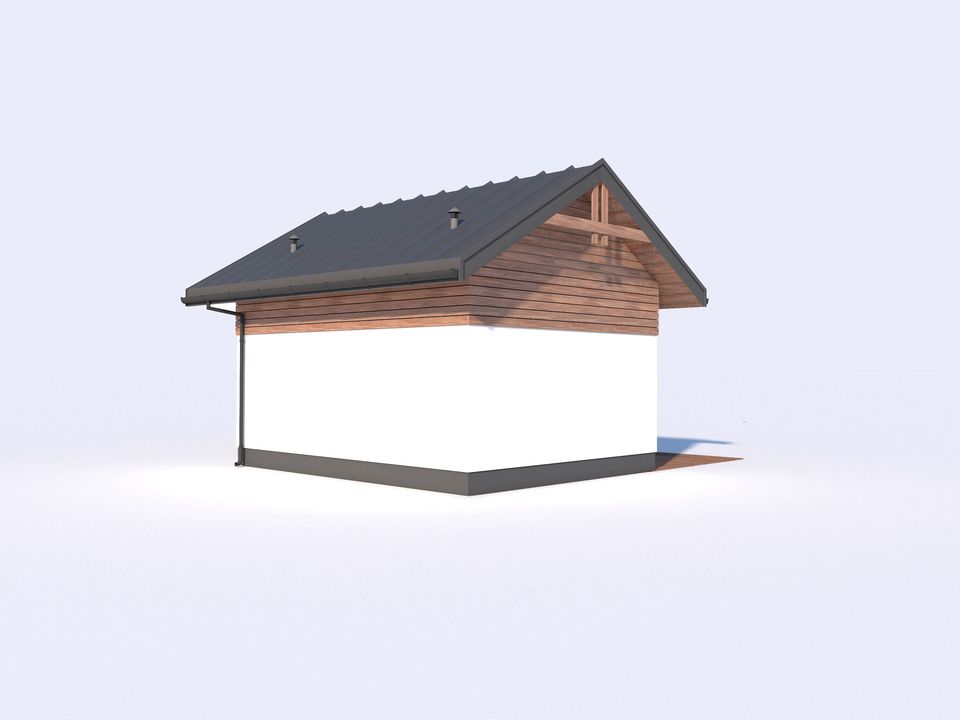

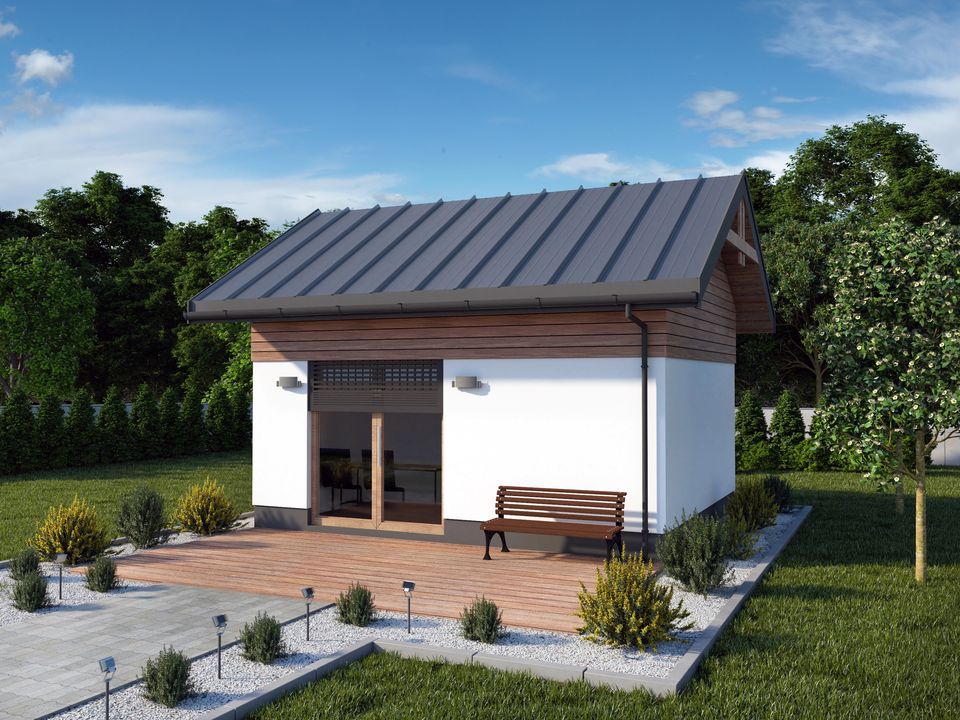

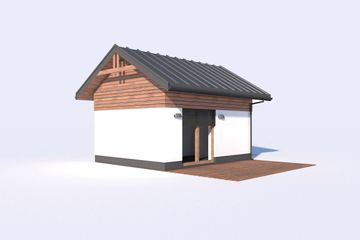

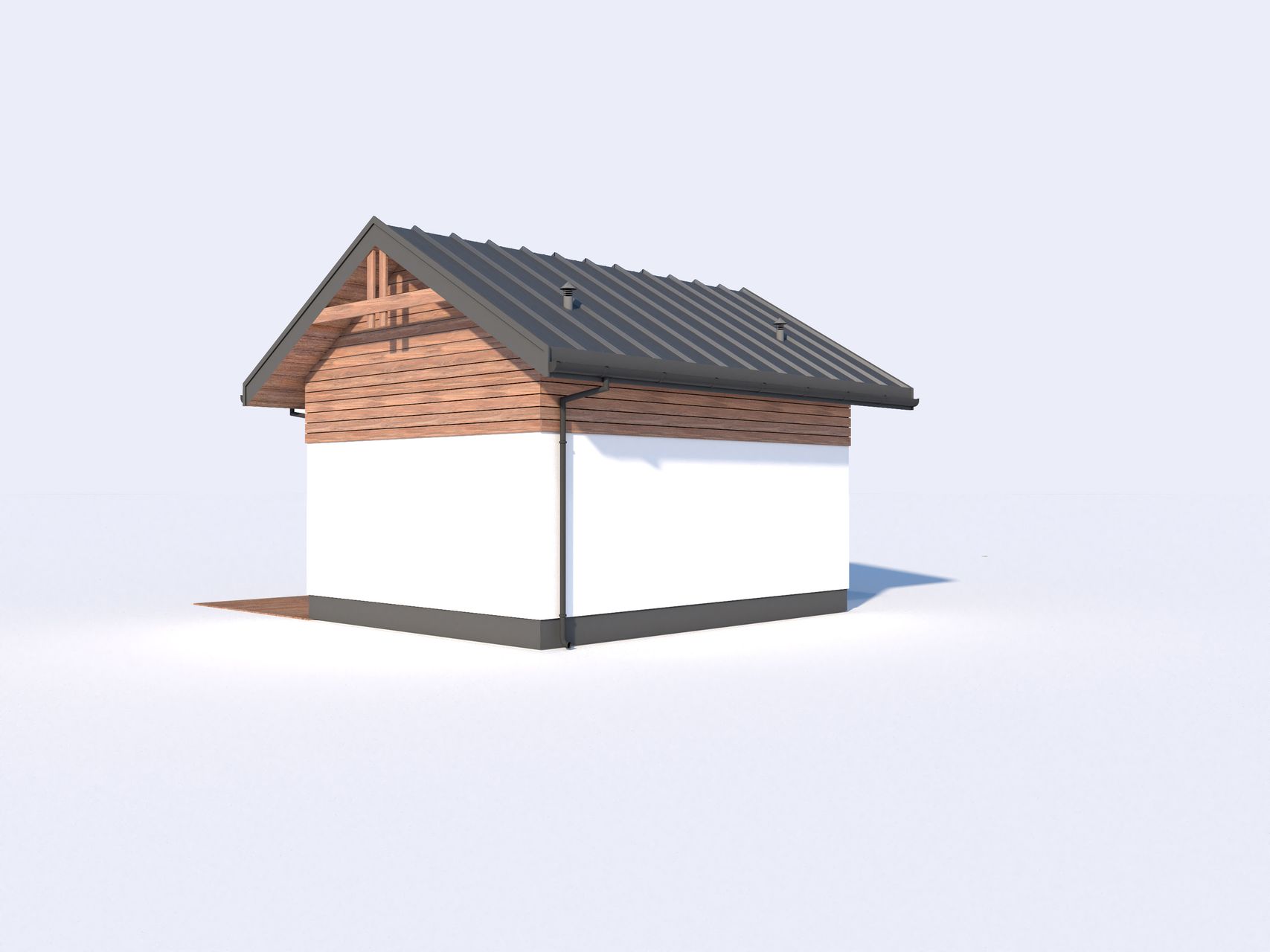

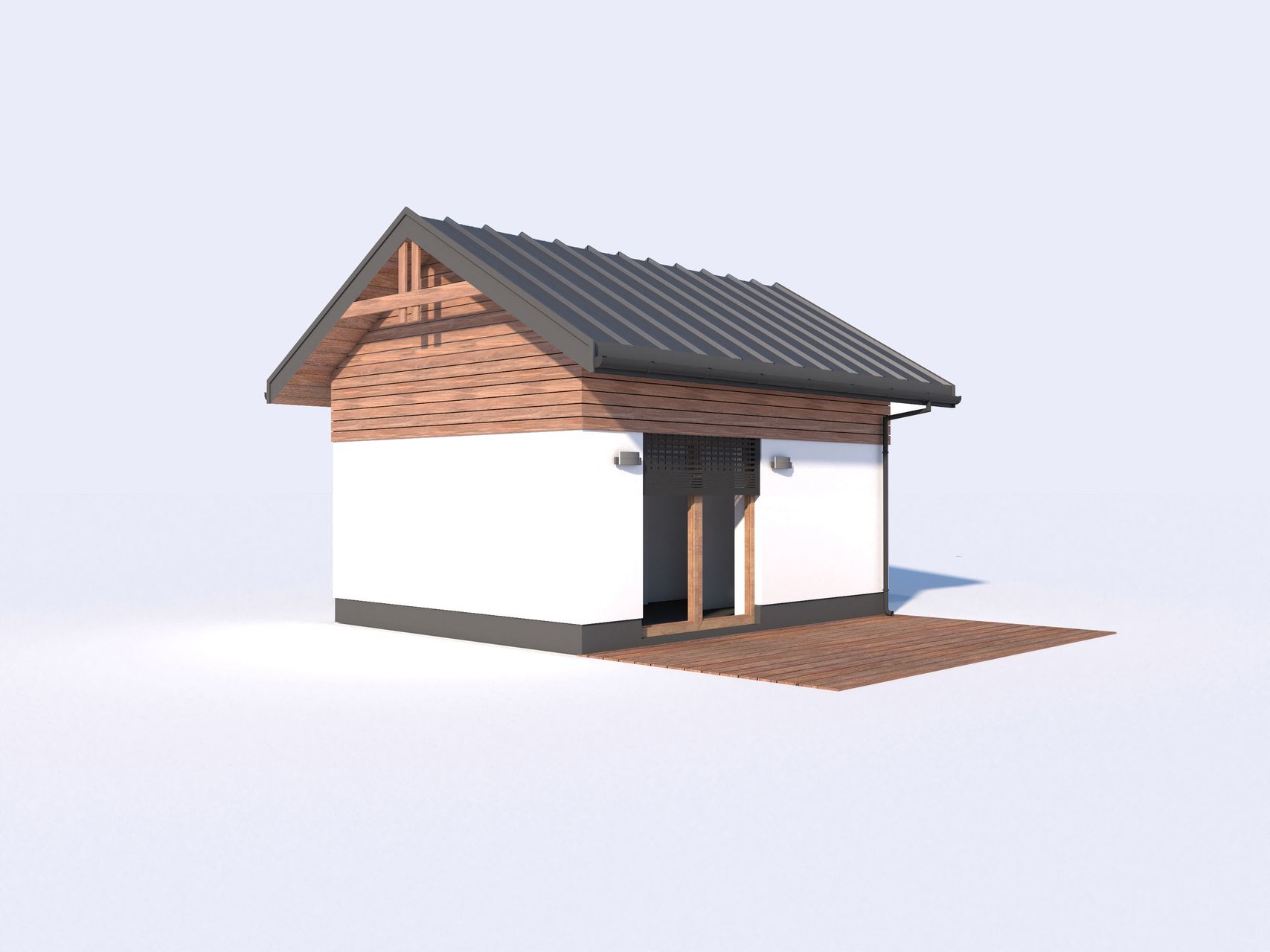

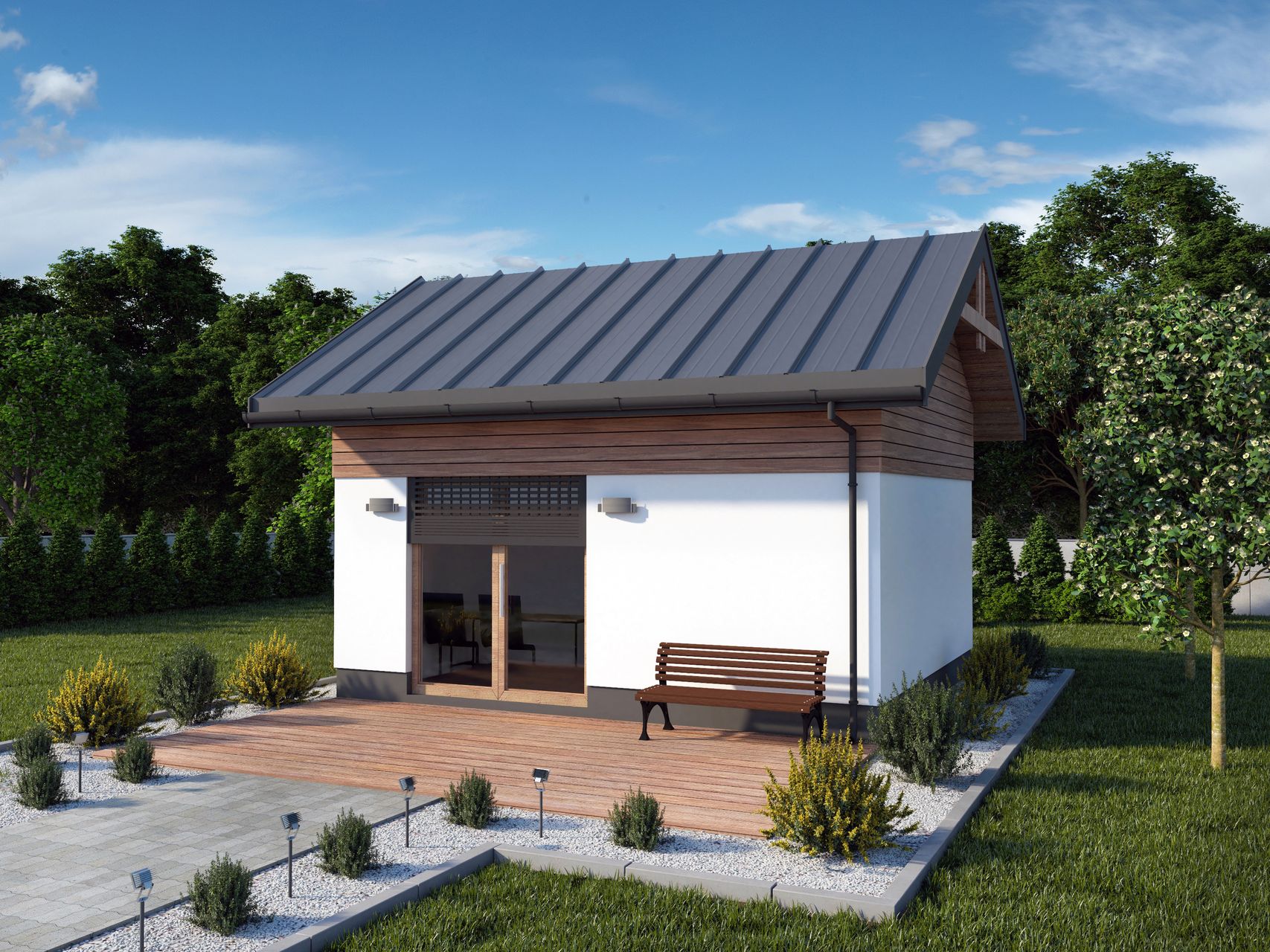

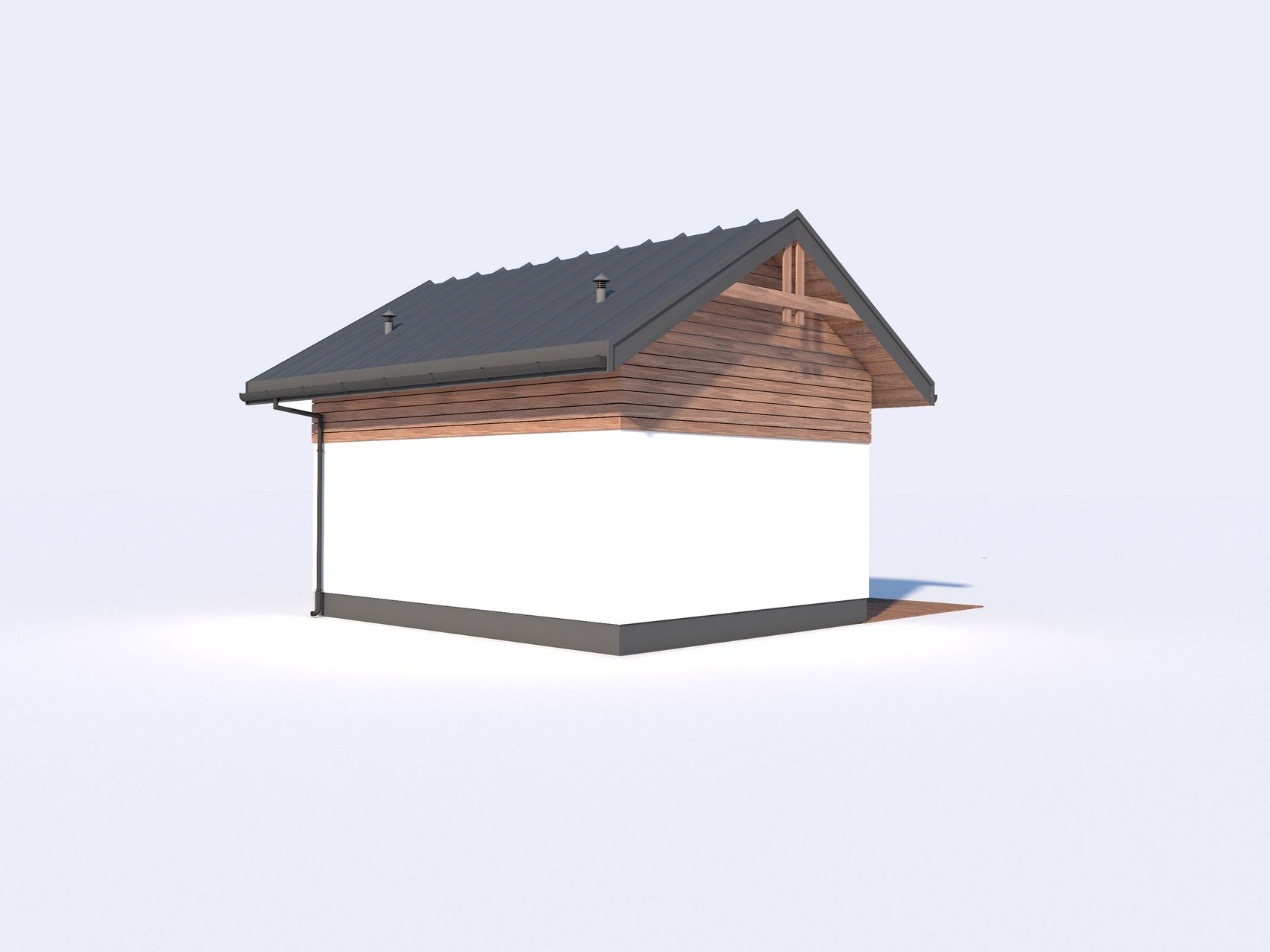

Projekt kuchni KL16 szkielet drewniany kuchnia letnia/bud. gospodarczy SLN2621

Dodano!
Dodano!

Rzut parteru

  • 1. Pomieszczenie gospodarcze 10,70 m²
  • 2. Pomieszczenie gospodarcze 4,82 m²
  • 3. Wc 2,61 m²
  • Razem rzut parteru 18,13 m²

Projekt kuchni KL16 szkielet drewniany kuchnia letnia/bud. gospodarczy SLN2621

Powierzchnia użytkowa: 18,13 m²
Pokoje (bez salonu): 0
Stanowiska garażowe: 0
Łazienki + toalety: 1
Kąt nachylenia dachu: 30°
Min. szer. i dł. działki: 12,6 x 10,45 m
Konstrukcja: Szkieletowa

Cena projektu:

1 400 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

Rzut parteru - 18,13 m²

Rzut parteru projektu KL16 szkielet drewniany kuchnia letnia/bud. gospodarczy

Zapytaj, co możesz zmienić

  • 1. Pomieszczenie gospodarcze 10,70 m²
  • 2. Pomieszczenie gospodarcze 4,82 m²
  • 3. Wc 2,61 m²
  • Razem rzut parteru 18,13 m²

Warianty projektu (1)

Projekt domu KL16 kuchnia letnia/bud. gospodarczy
16,33 m²
0
1
0

1 400 zł

Podobne projekty (2)

Zdjęcie 1 projektu KL17 szkielet drewniany kuchnia letnia/ bud. gospodarczy SLN2619
26,72 m²
0
1
0

1 700 zł

Zdjęcie 1 projektu KL15 szkielet drewniany kuchnia letnia SLN2615
17,42 m²
0
1
0

1 400 zł

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

18,13 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

24,92 m²

Powierzchnia całkowita
Tooltip
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

24,90 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

101,50 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

30°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

4,71 m

Szerokość elewacji

4,45 m

Długość elewacji

5,60 m

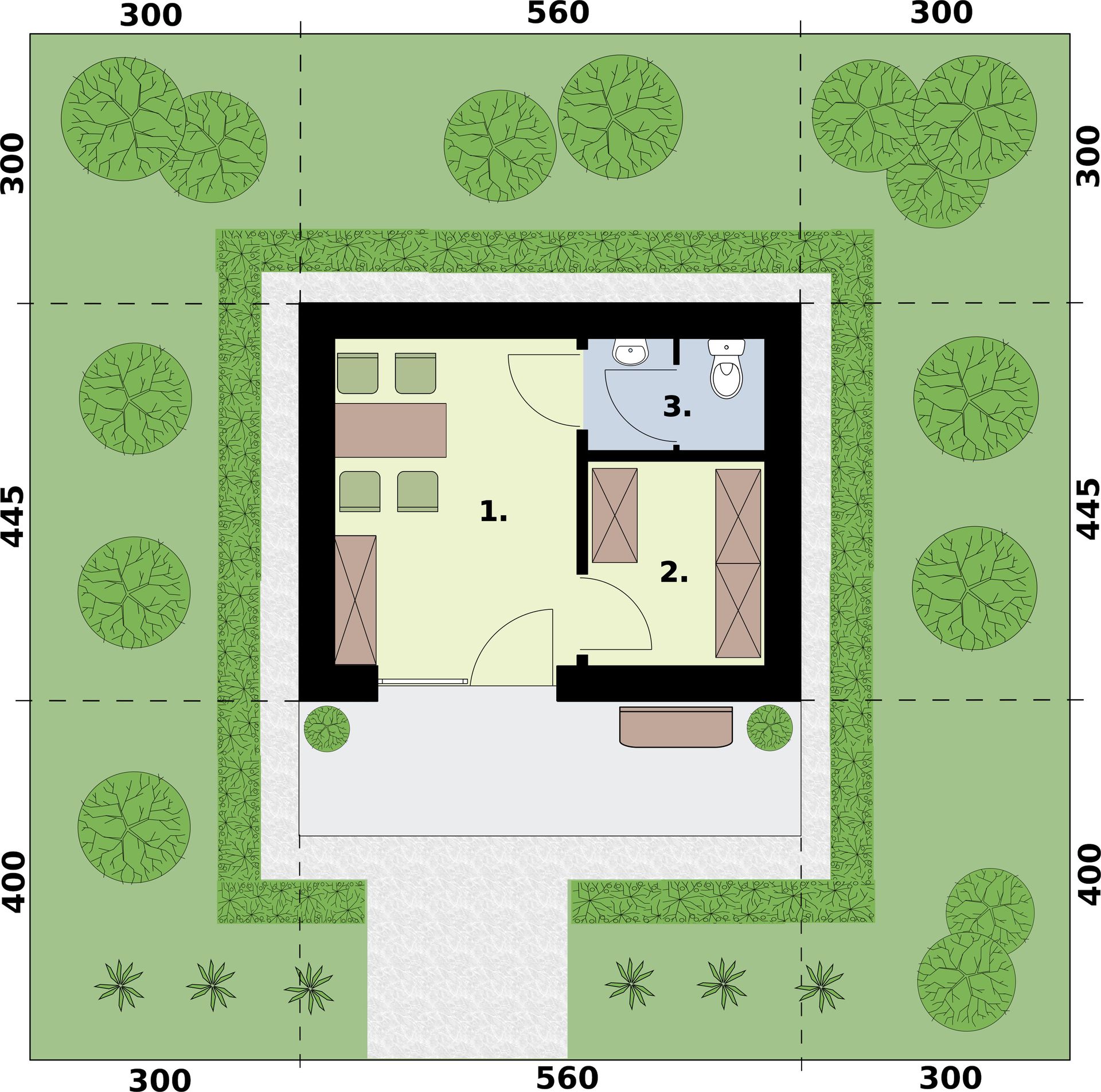

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

12,60 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

10,45 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Szkieletowa

Opis szczegółowy

Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.Główną konstrukcję nośną stanowić będą: ławy, ściany fundamentowe i wieniec wykonane jako betonowe zbrojone konstrukcyjnie, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej. FUNDAMENTY: Ławy o wymiarach 40x30cm wykonać z betonu C20/25 (dawne B25) i posadowić na 2 warstwach papy na sucho. Fundamenty zazbroić prętami zgodnie z rys. K/1 (zbrojenie główne O12 - stal A-III (34GS), strzemiona O8 - stal A-I (PB240)). Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Pod fundamentami należy wykonać warstwę ochronna z 10cm chudego betonu. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Elementy stykające się z gruntem zabezpieczyć wykonując hydroizolację. Typ i sposób izolacji dobrać po sprawdzeniu warunków wodno-gruntowych występujących w miejscu planowanej inwestycji. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechanicznie do wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Do obliczeń fundamentów zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowy podłoża równym 150kPa. Głębokość posadowienia fundamentów ustalono na poziomie 1,00m poniżej terenu przyległego do budynku. Głębokość posadowienia i wymiary fundamentów należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt.

Opis projektu

Projekt budynku gospodarczego z dachem dwuspadowym.

Czytaj więcej

Informacje dodatkowe

Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.

Czytaj więcej
