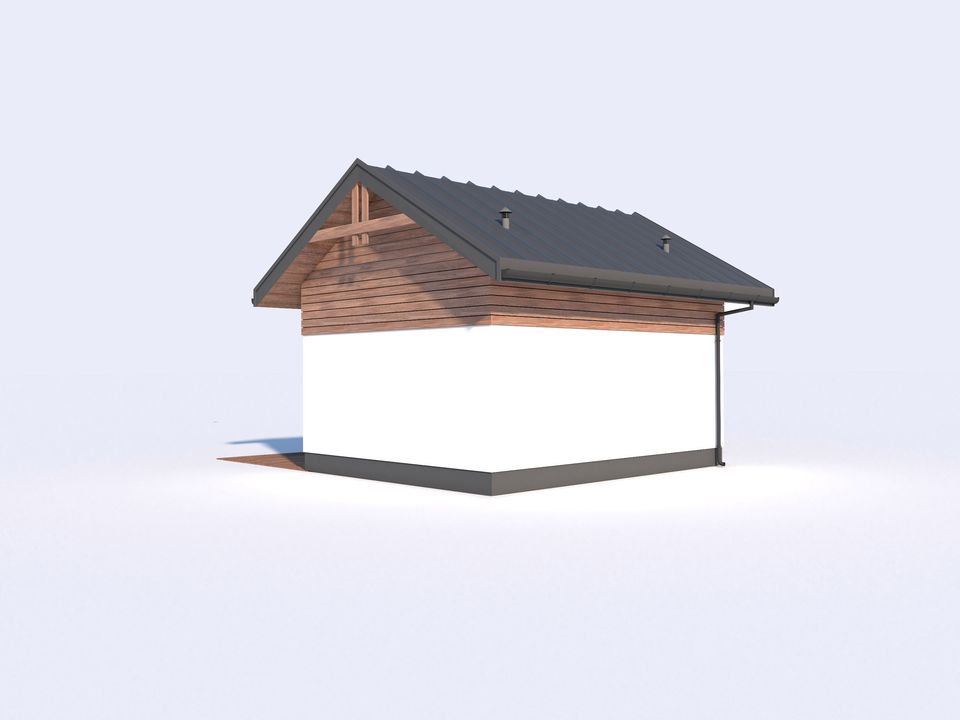

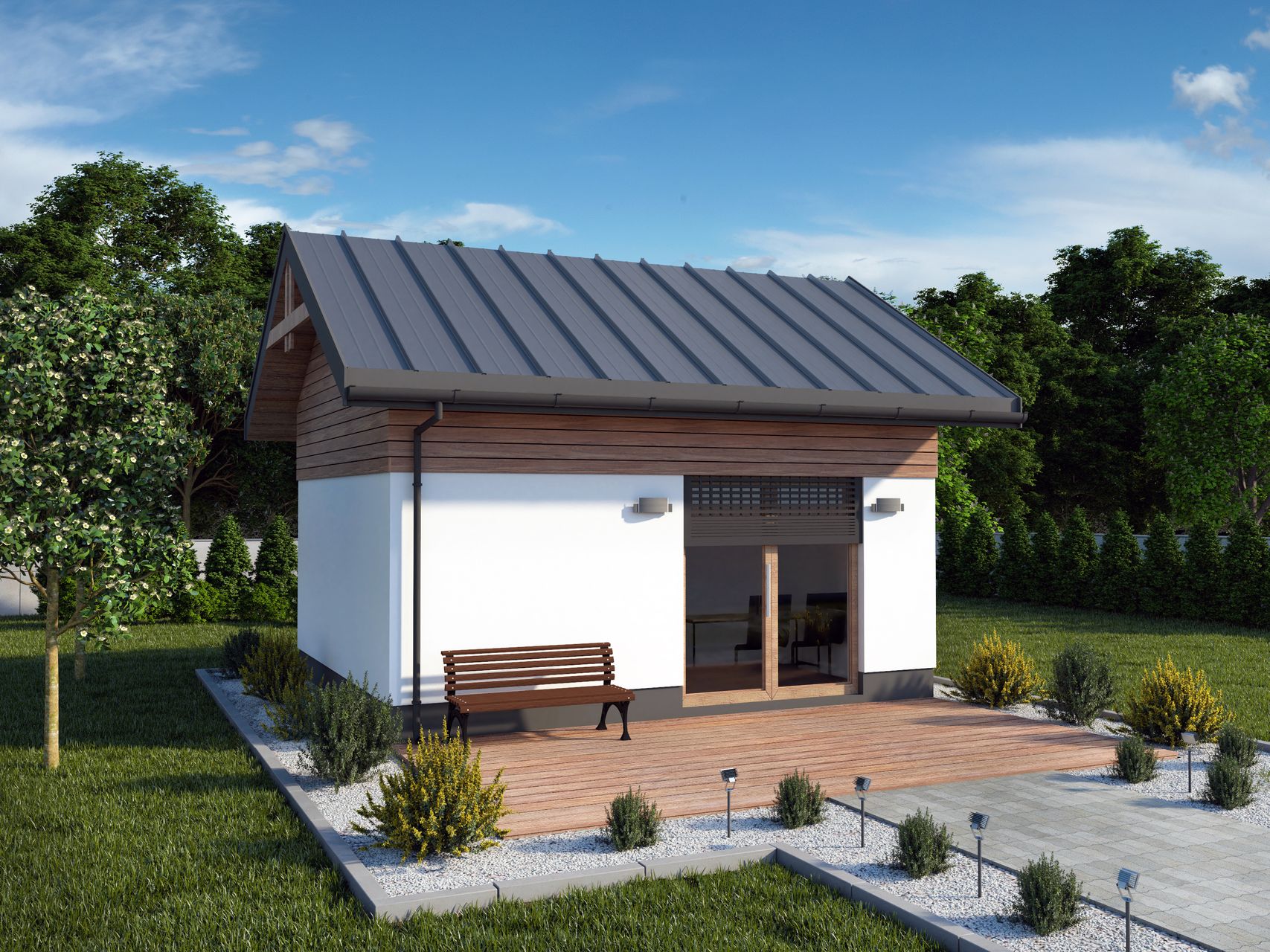

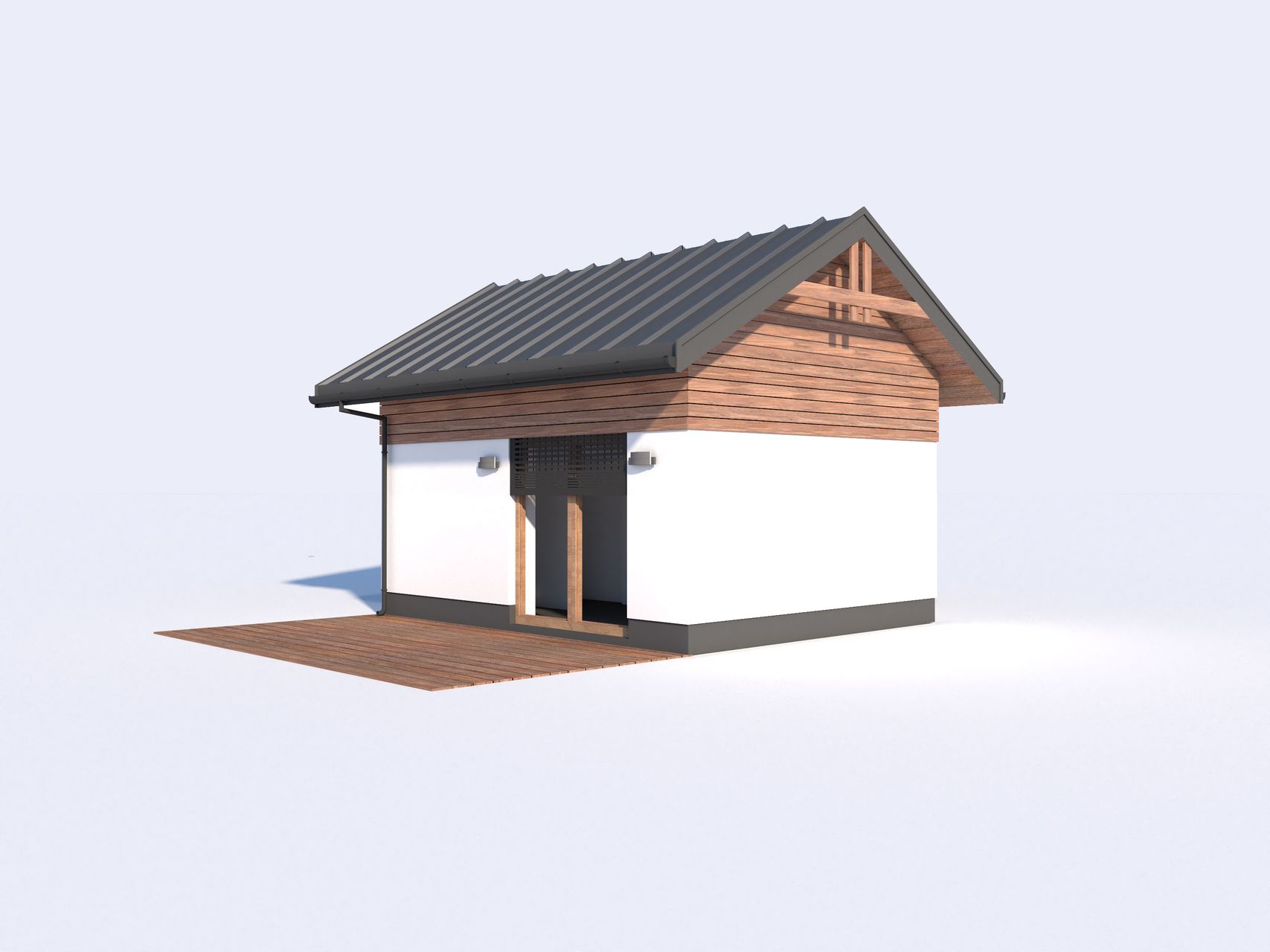

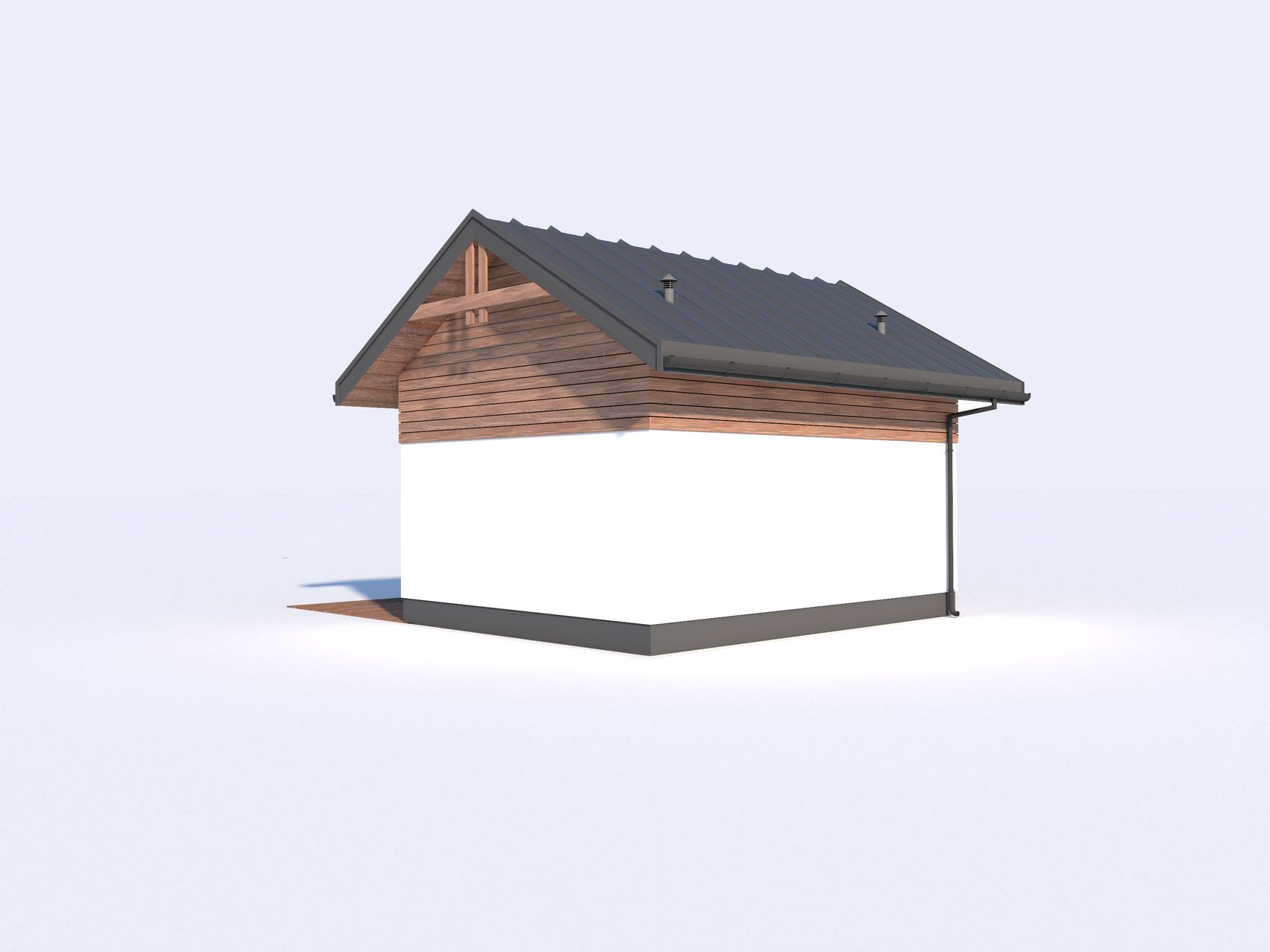

Projekt budynku gospodarczego z dachem dwuspadowym.

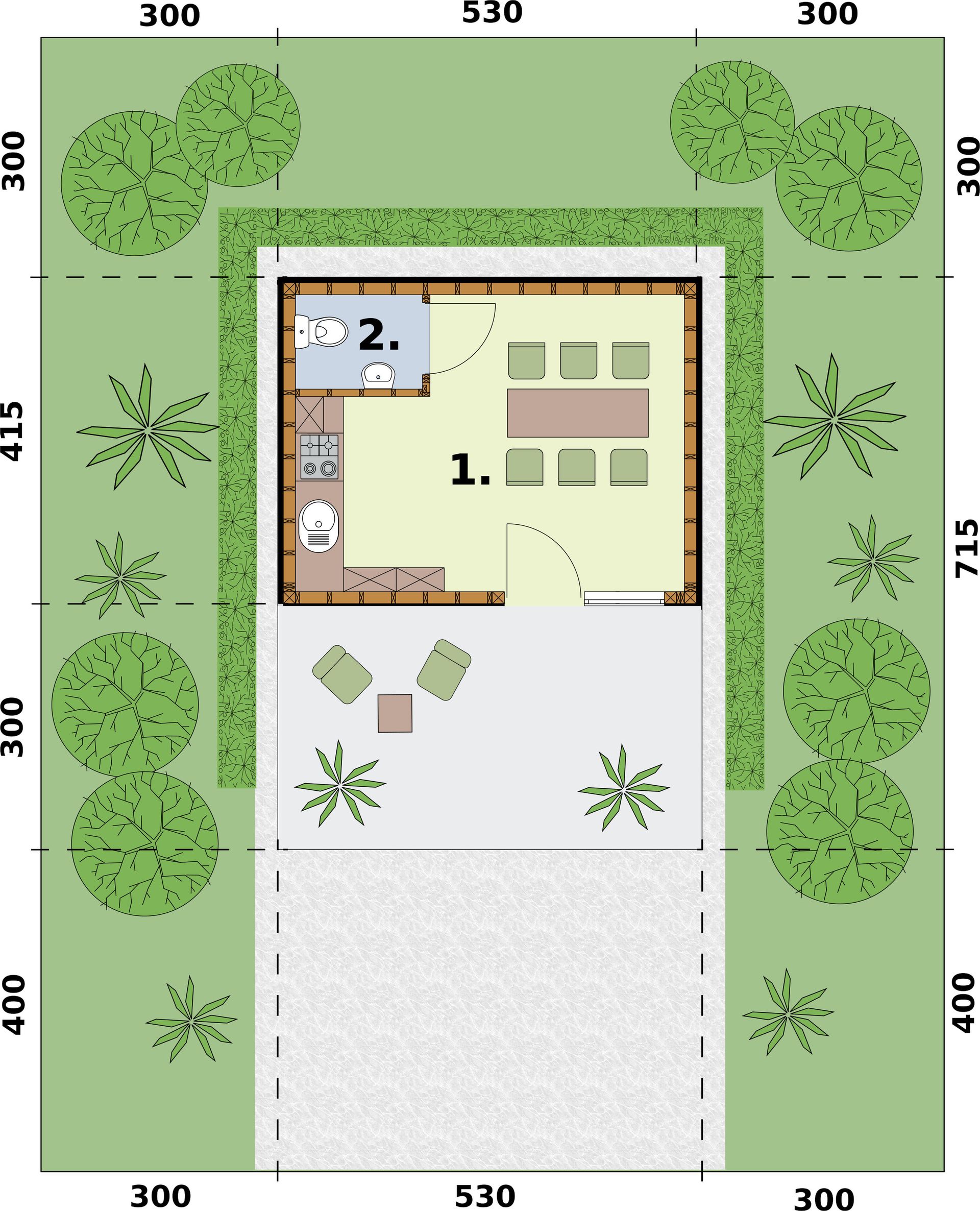

Czytaj więcejRzut parteru
Projekt kuchni KL15 szkielet drewniany kuchnia letnia SLN2615
Powierzchnia użytkowa: | 17,42 m² |
---|---|
Pokoje (bez salonu): | 0 |
Stanowiska garażowe: | 0 |
Łazienki + toalety: | 1 |
Kąt nachylenia dachu: | 30° |
Min. szer. i dł. działki: | 12,3 x 10,15 m |
Konstrukcja: | Szkieletowa |
Cena projektu:
1 400 zł
Wydłużony czas realizacji
pon.-pt. 8-21, sob. 9-17
Dokumentacja projektowa zgodna z WT2021
100 dni na wymianę, 30 dni na zwrot
Gwarancja najniższej ceny
Darmowa dostawa paczkomatem lub kurierem
Bezpłatne pozwolenie na zmiany w projekcie
Powierzchnie i wymiary
17,42 m²
22 m²
22 m²
88,20 m³
30°
4,61 m
4,15 m
5,30 m
12,30 m
10,15 m
Technologia i konstrukcja
Szkieletowa
Polecamy funkcjonalne, solidne, bezpieczne i dopasowane do elewacji Okna KRISPOL.
Bezpłatna wycenaGłówne rozwiązania konstrukcyjno-materiałowe: Budynek zaprojektowano w lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy i wieńce żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%. FUNDAMENTY: Ławy fundamentowe o wymiarach 40x30cm wykonać z betonu C20/25 (B25) i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Fundamenty zazbroić prętami O12 (stal A-III (34GS)), strzemiona O8 (stal A-I (PB240)). Elementy stykające się z gruntem należy zabezpieczyć wykonując hydroizolację. Typ i sposób izolacji dobrać po wcześniejszym sprawdzeniu warunków wodno-gruntowych w miejscu planowanej inwestycji. Do obliczeń zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowym podłoża równym 150kPa. Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Na ławach fundamentowych należy ułożyć izolację poziomą z dwóch warstw papy na lepiku. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechanicznie do wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Głębokość posadowienia i zbrojenie fundamentu należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt.
Projekt budynku gospodarczego z dachem dwuspadowym.
Czytaj więcejProjekt nie spełnia norm związanych z Eurokodami. Zapytaj Doradcę o dostępność projektu w wersji dostosowanej do Eurokodów. Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
