Cena projektu: 1 200 zł

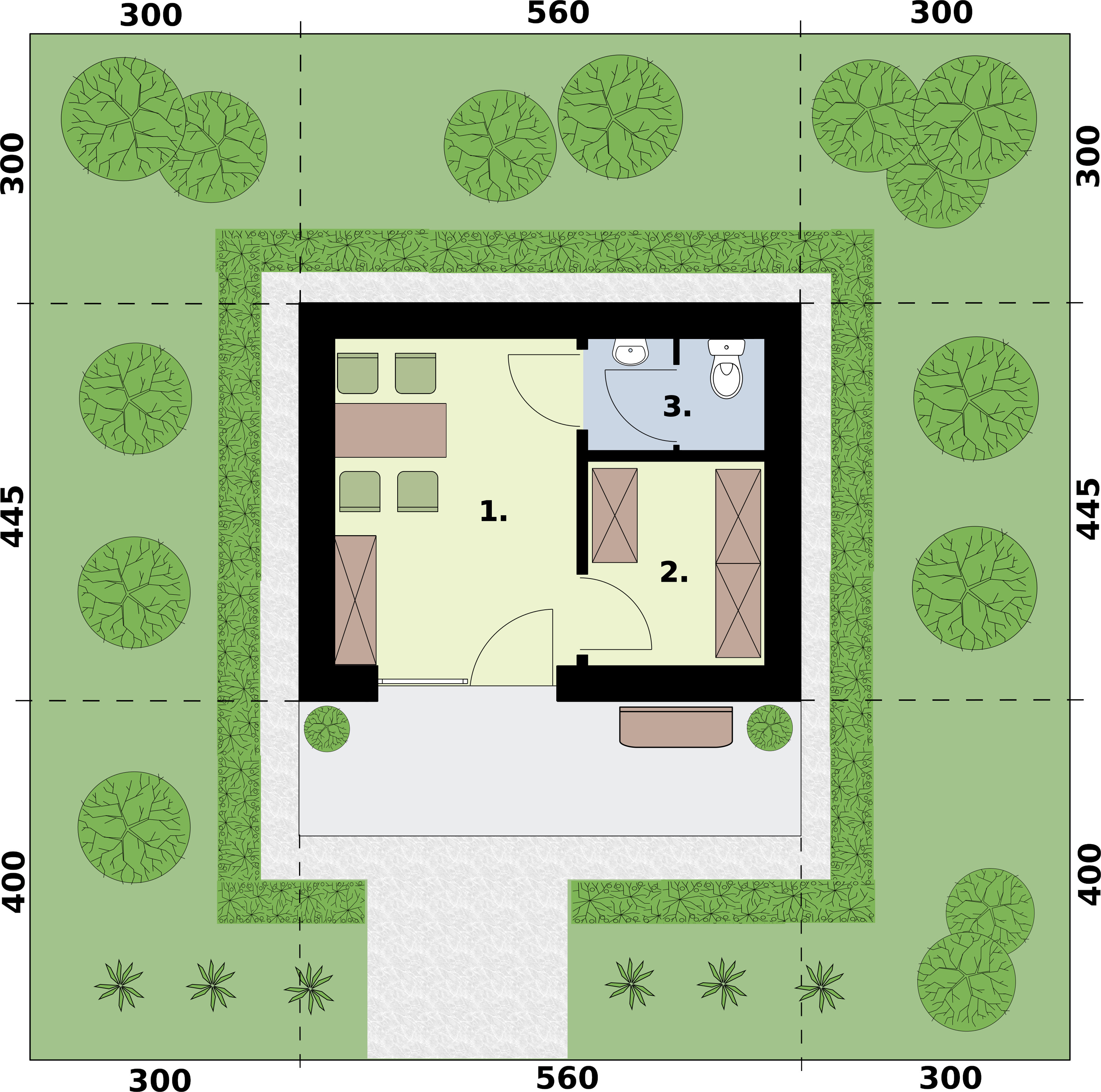

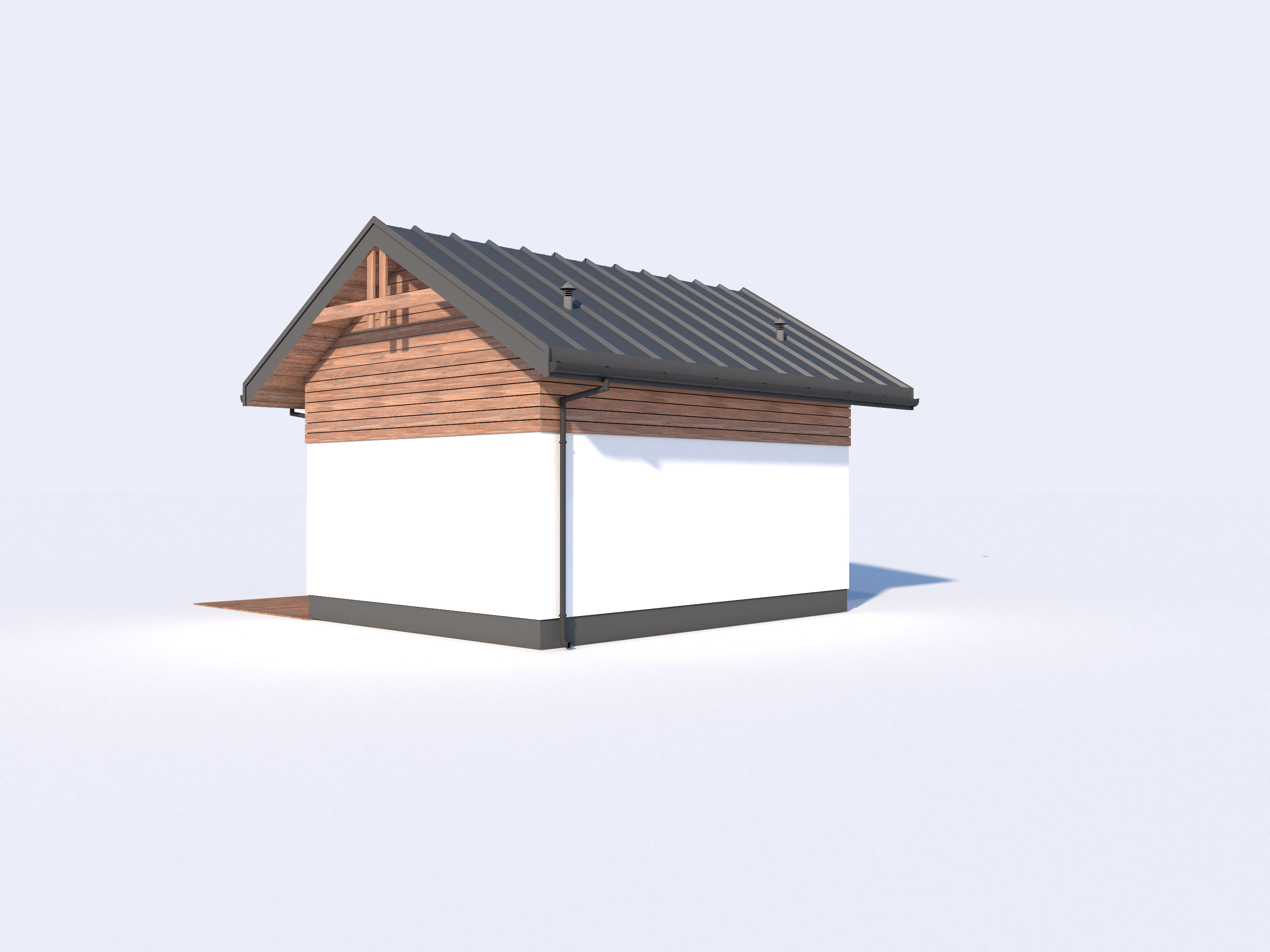

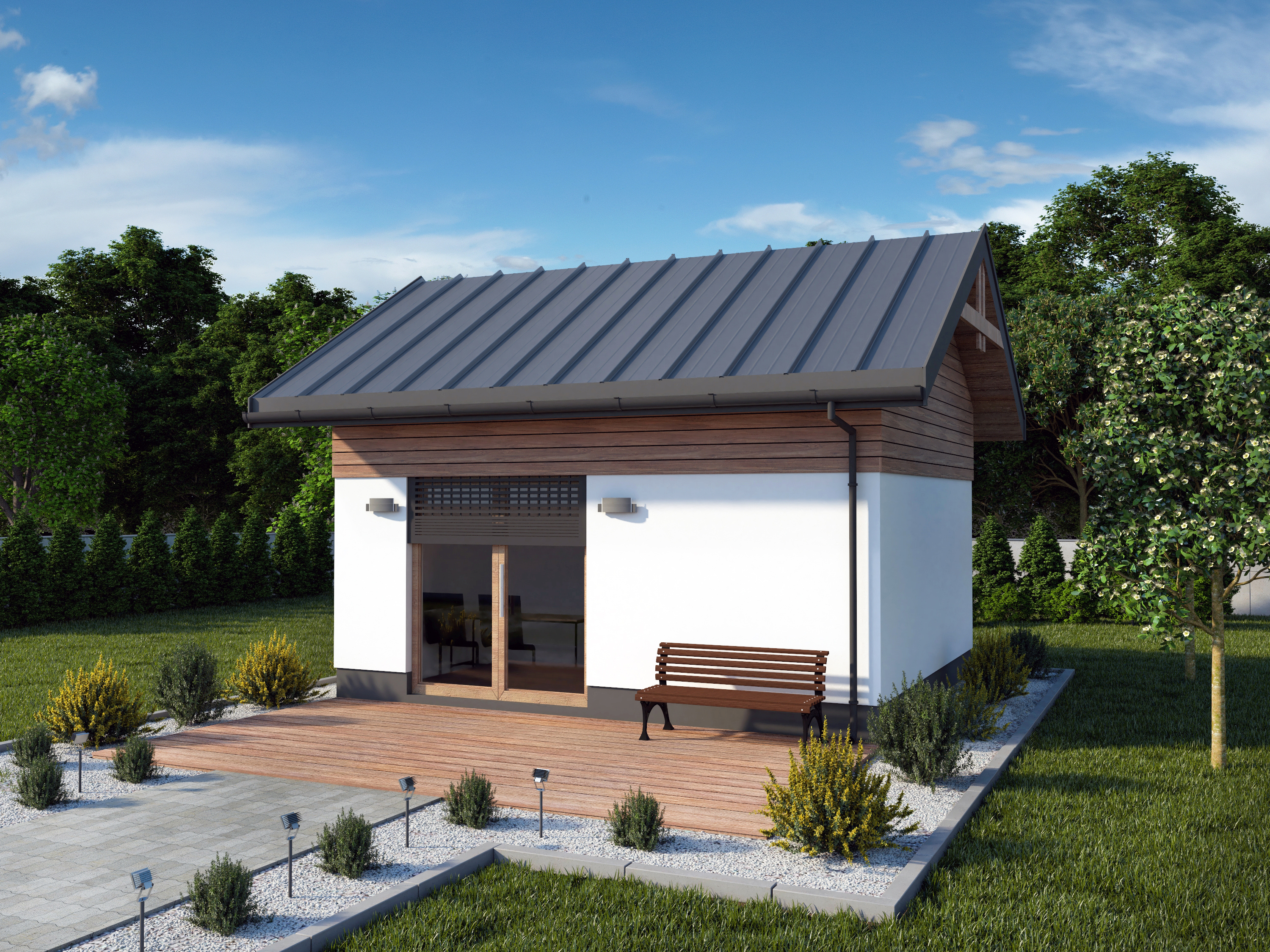

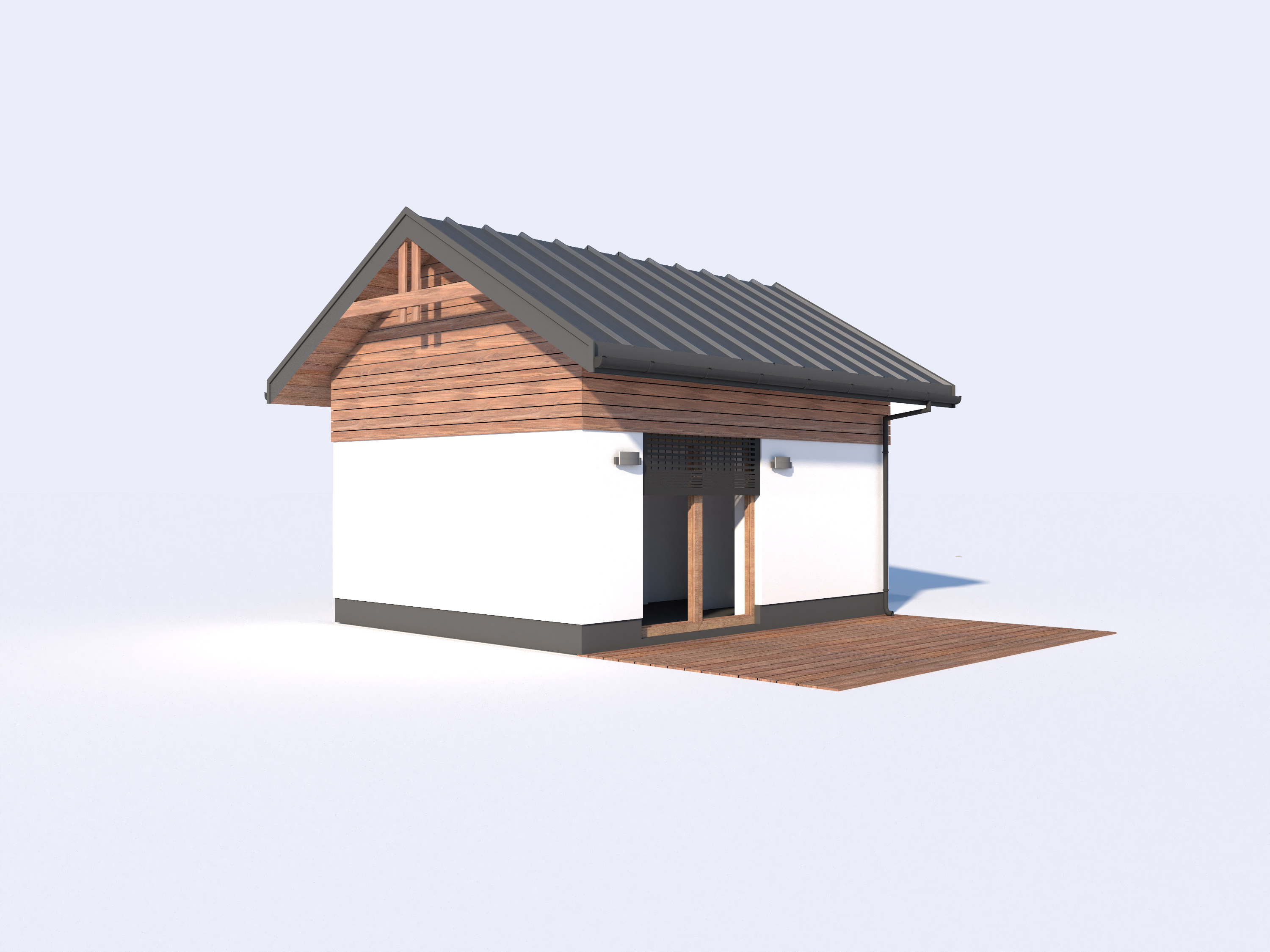

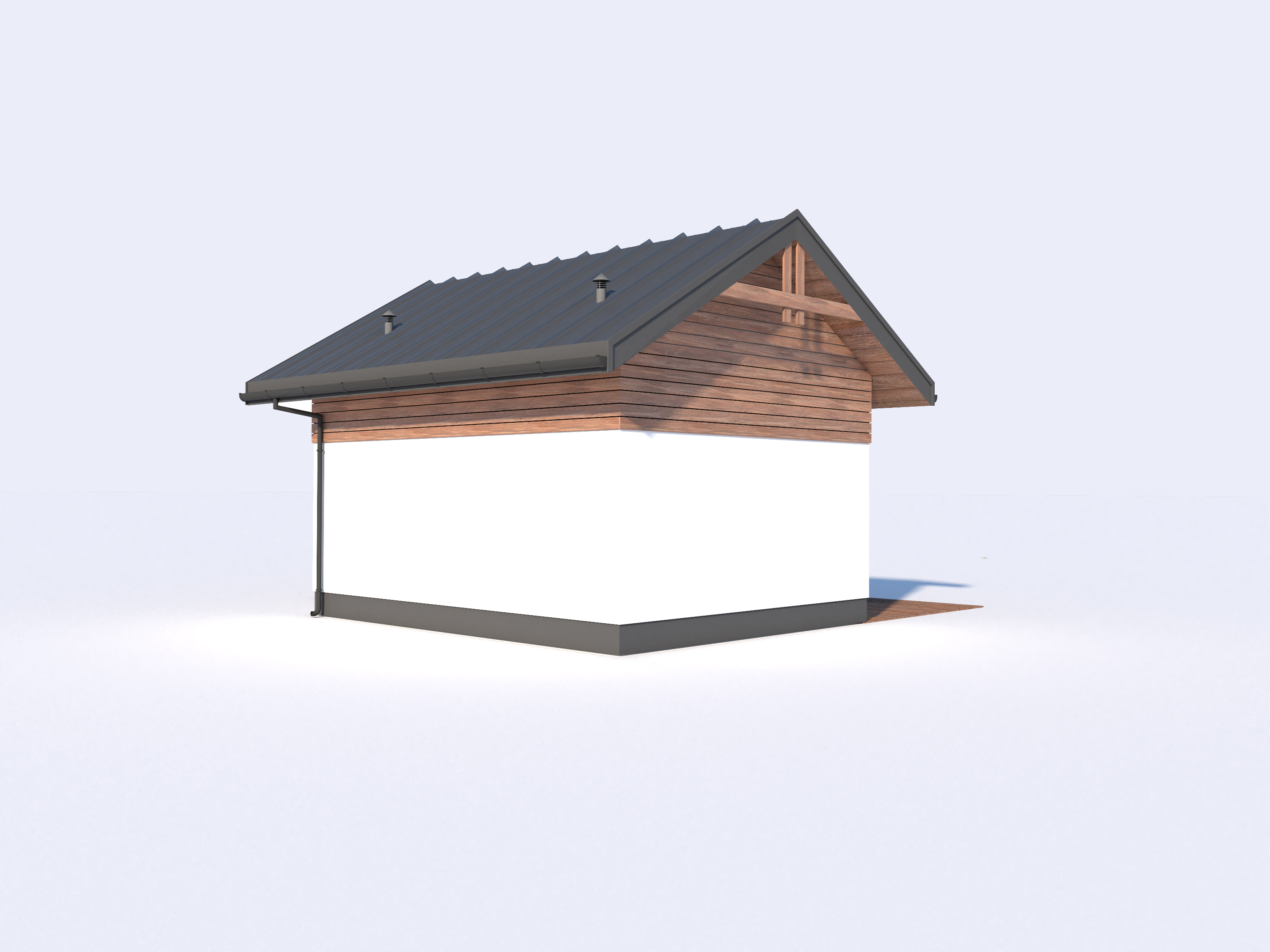

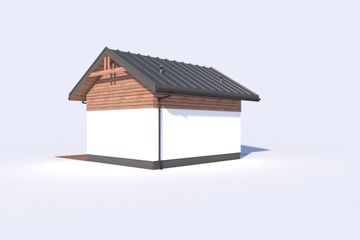

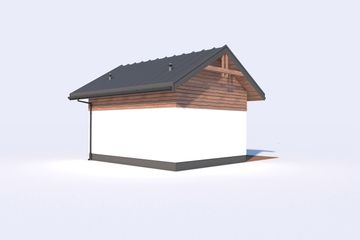

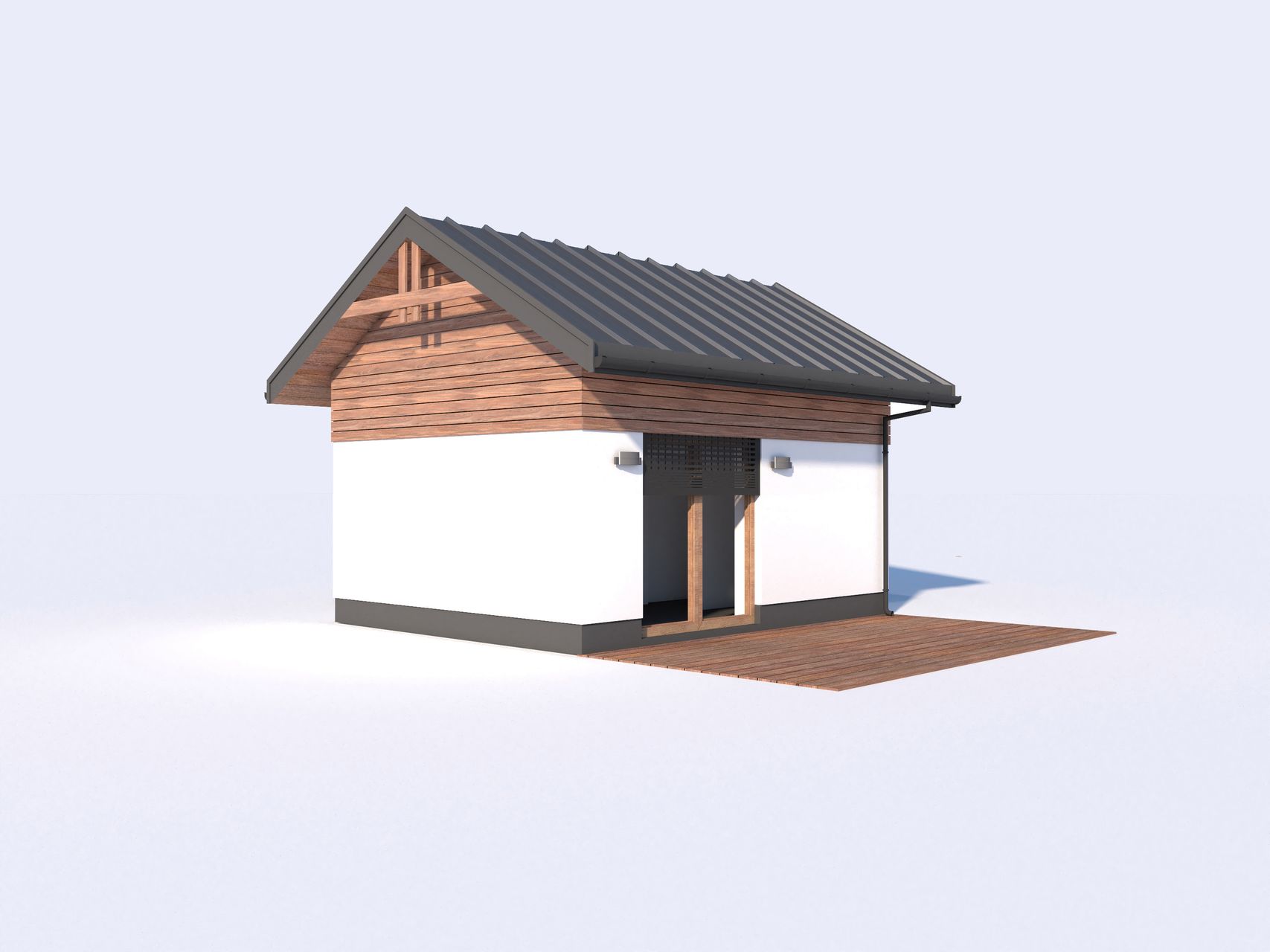

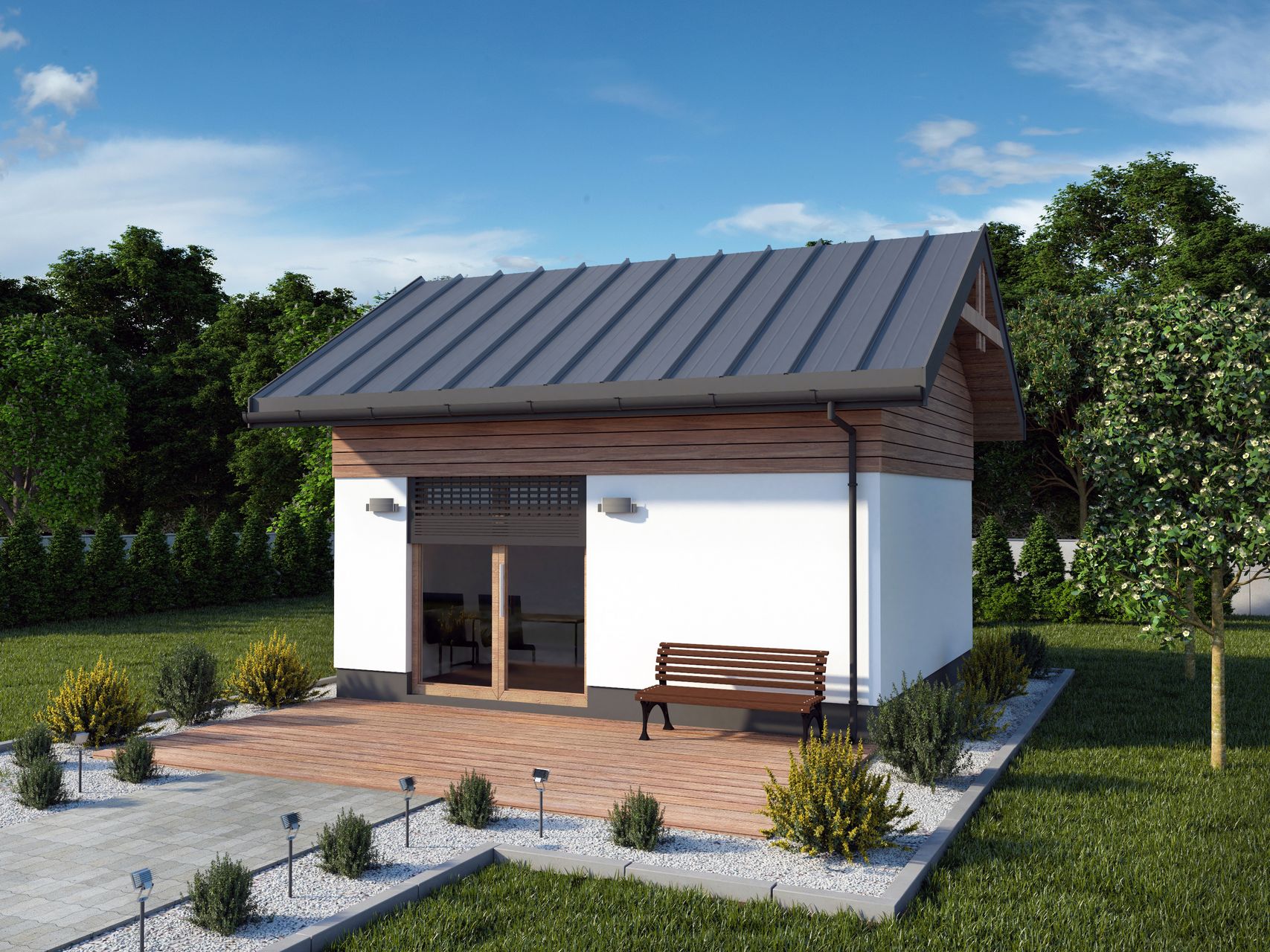

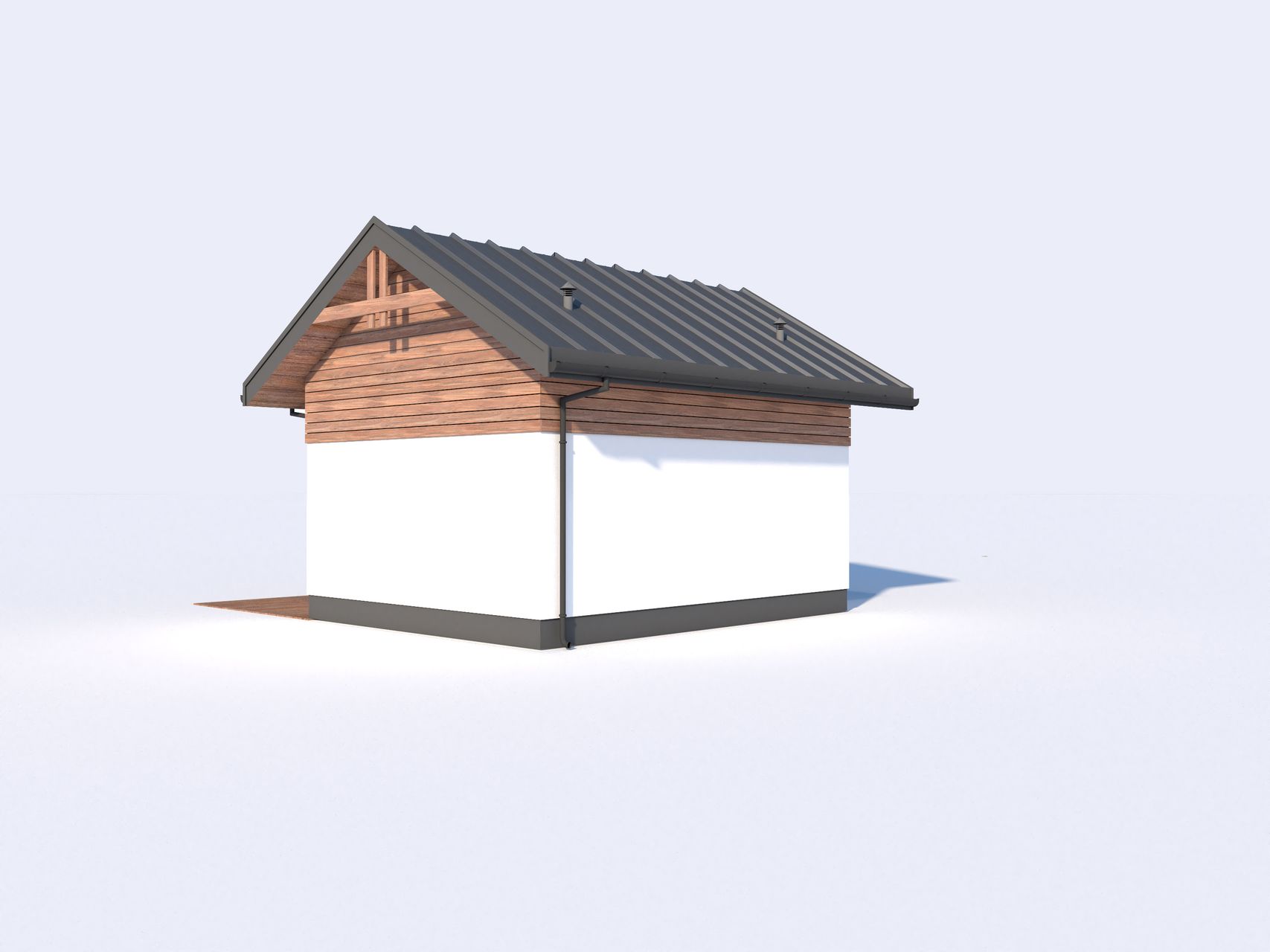

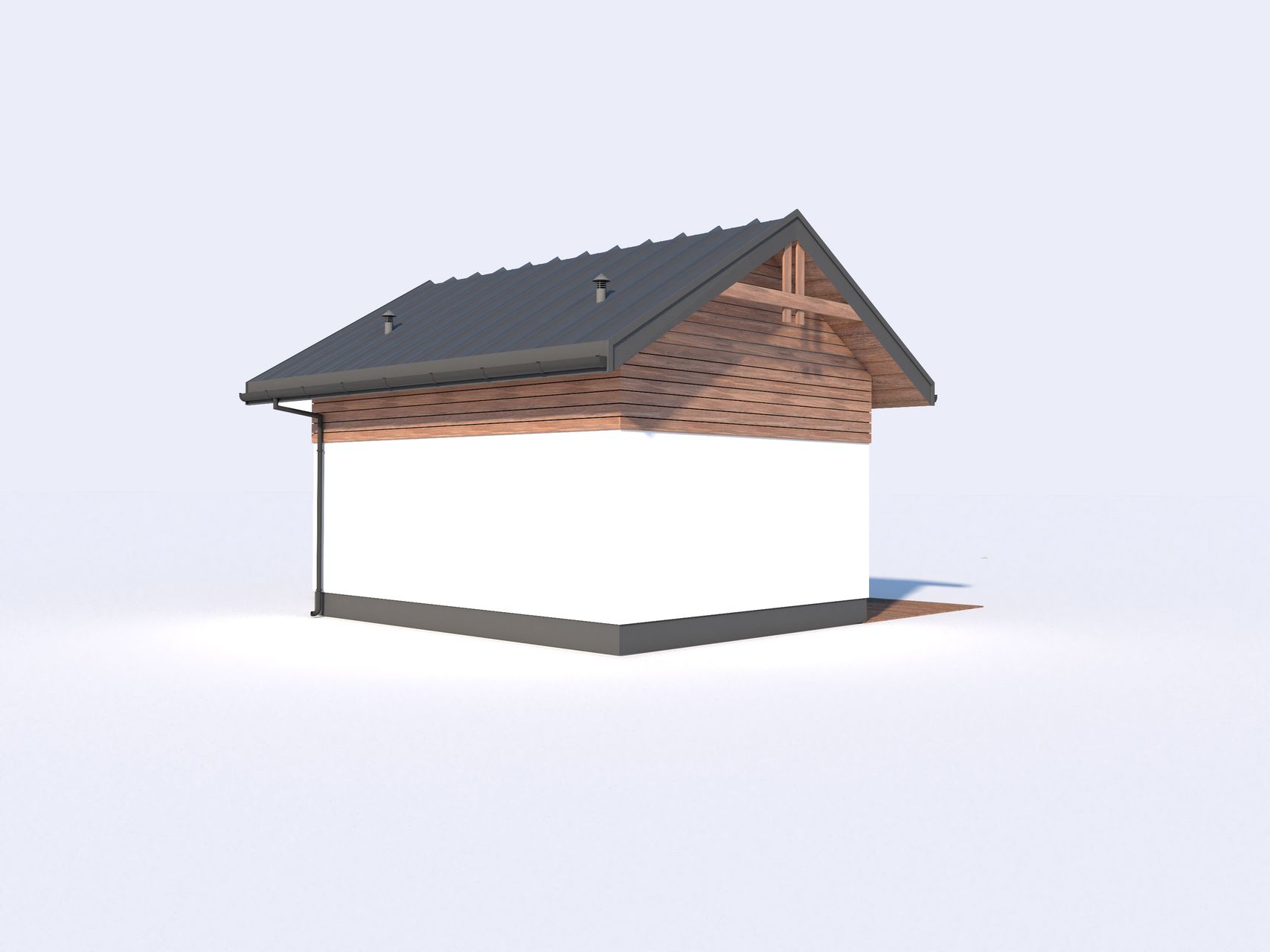

Projekt budynku gospodarczego z dachem dwuspadowym.
17 558 zł - orientacyjny koszt budowy domu w stanie surowym zamkniętym bez instalacji na podstawie kosztorysu.
Główne rozwiązania konstrukcyjno-materiałowe:Budynek zaprojektowano w technologii murowanej.Główną konstrukcję nośną stanowić będą: ławy zazbrojone konstrukcyjnie, ściany nośne w układzie mieszanym spięte wieńcem W-1, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej. Fundamenty: Fundamenty wykonać z betonu C20/25 (B25) i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Fundamenty zazbroić prętami O12 (stal A-III (34GS)), strzemiona O8 (stal A-I (PB240)). Elementy stykające się z gruntem należy zabezpieczyć wykonując hydroizolację. Typ i sposób izolacji dobrać po wcześniejszym sprawdzeniu warunków wodno-gruntowych w miejscu planowanej inwestycji. Do obliczeń zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowym podłoża równym 150kPa. Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Na fundamentach należy ułożyć izolację poziomą z dwóch warstw papy na lepiku. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechanicznie do wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Głębokość posadowienia i zbrojenie fundamentu należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt. Ściany fundamentowe: Ściany fundamentowe gr. 25 cm należy wykonać jako murowane z bloczków betonowych klasy "25". Do murowania ścian fundamentowych z bloczków betonowych użyć zaprawy cementowej marki M10. Elementy stykające się z gruntem należy zabezpieczyć wykonując hydroizolację. Typ i sposób izolacji dobrać po wcześniejszym sprawdzeniu warunków wodno-gruntowych w miejscu planowanej inwestycji. Izolację pionową wynieść ponad teren na wysokość minimum 30cm. Na ścianach fundamentowych ułożyć płyty ekstrudowane XPS „Termo Organika” gr. 6cm. Ściany zewnętrzne: Ściany zewnętrzne wykonać z pustaków typu “Porotherm 30 DRYFIX" w systemie murowania na zaprawę w piance "Porotherm DRYFIX SYSTEM". Murując ściany wzajemnie prostopadłe należy stosować połączenia zapewniające przekazywanie obciążeń pionowych i poziomych z jednej ściany na drugą. Połączenie takie uzyskuje się stosując wiązanie elementów murowych w murze lub łączniki metalowe. Do ocieplenia ścian zewnętrznych zastosować styropian „Termo Organika” typ: TERMONIUM fasada: gr. 14cm. Ściany wewnętrzne:</h4>Ściany wewnętrzne działowe gr. 12cm wykonać z pustaków “Porotherm 11,5 DRYFIX” lub z cegły dziurawki bądź kratówki. Ściany działowe połączyć ze ścianami konstrukcyjnymi na strzępia bądź w pozostawionych bruzdach.
Rekomendowani producenci
Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
Autor: PRO ARTE ARKADIUSZ WOCH, KRZYSZTOF BIODROWICZ SPÓŁKA JAWNA
– 0 głosów
Kto zobaczy moją recenzję?
16,88 m²
