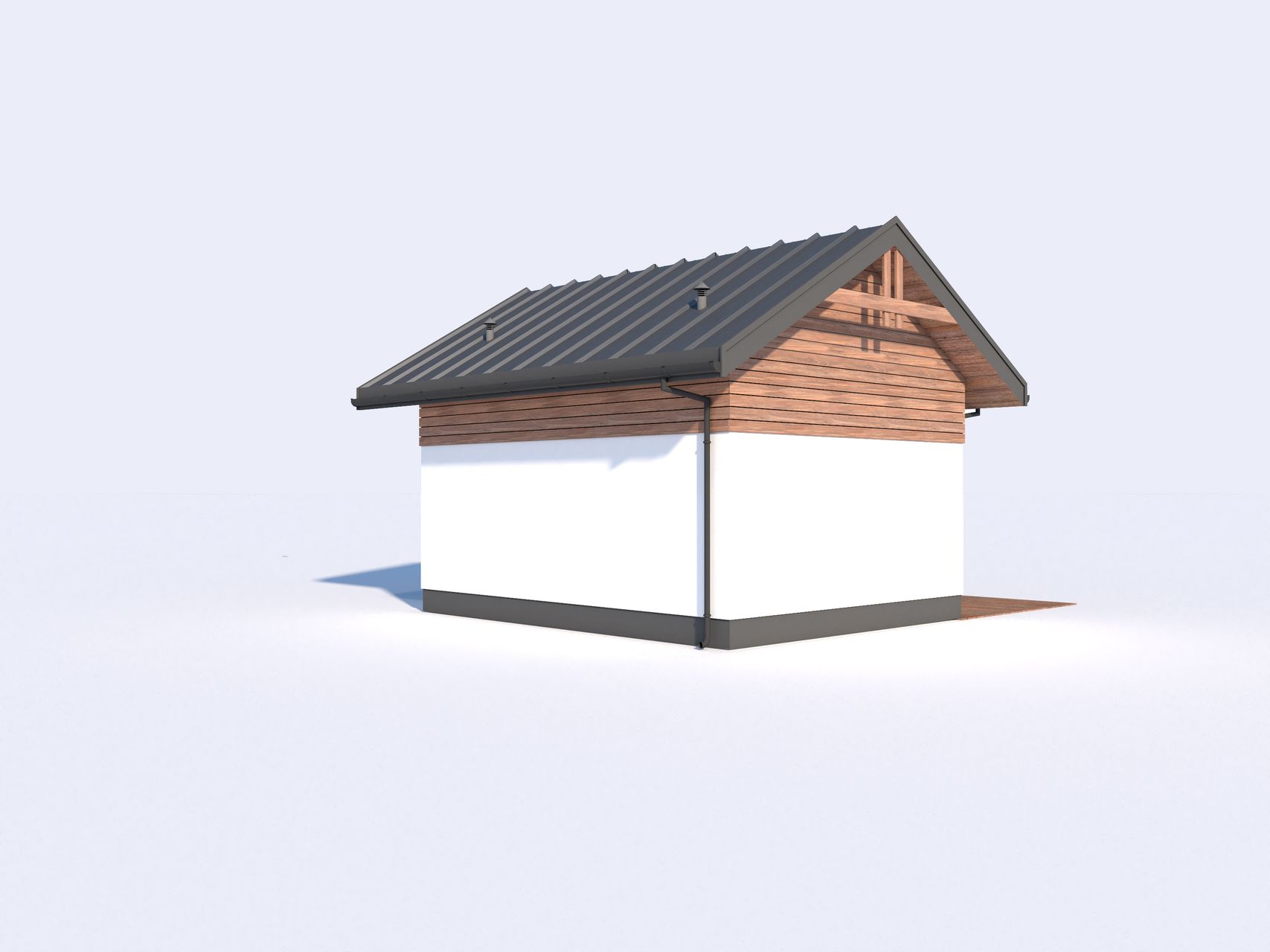

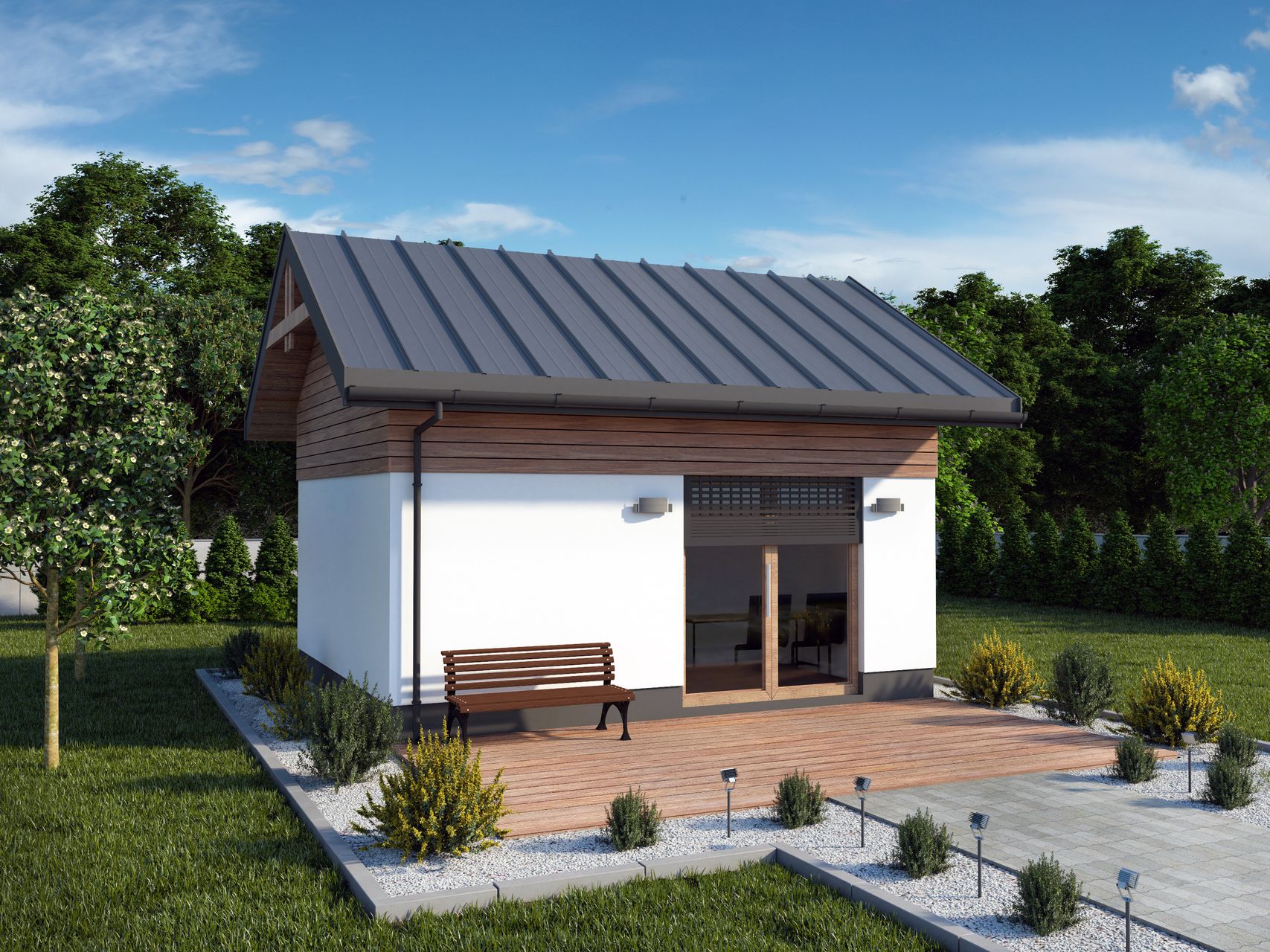

Projekt kuchni letniej KL15 kuchnia letnia SLN2616

Cena projektu: 1 200 zł

Masz pytania? Zadzwoń
71 715 20 60

pn-pt 8-22, sb-nd 10-18

Zamów rozmowę
Pow. użytkowa
16,88 m²
Wysokość budynku
4,54 m
Pow. zabudowy
22 m²
Kubatura
86,37 m³
Kąt nach. dachu
30°
Pow. dachu
39 m²

Opis projektu

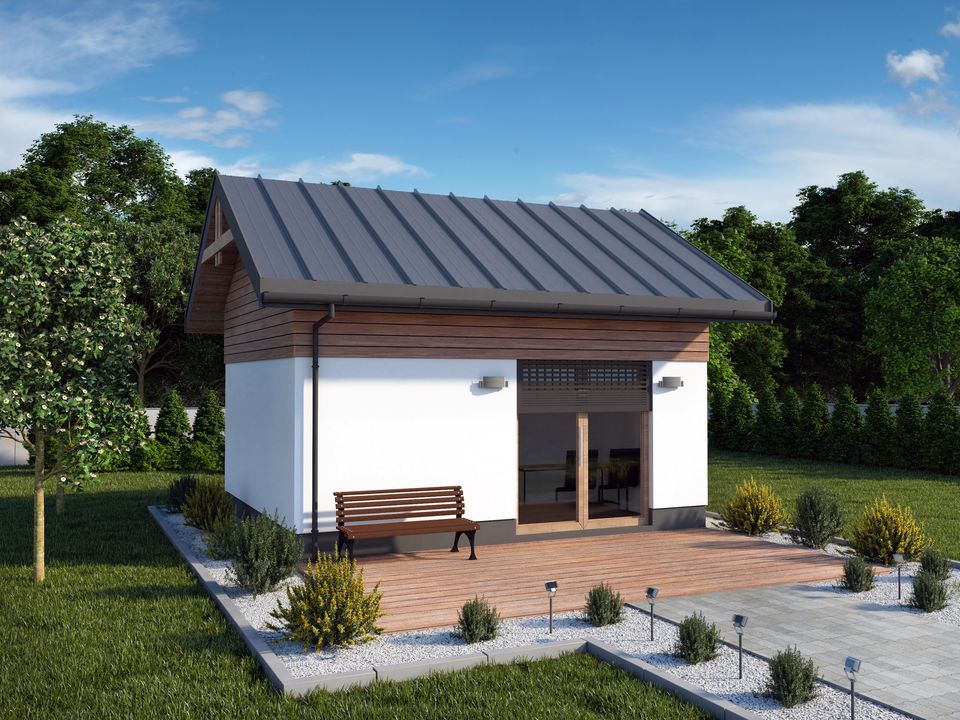

Projekt budynku gospodarczego KL15 kuchnia letnia z dachem dwuspadowym.

Koszty budowy Sprawdź przybliżone koszty budowy

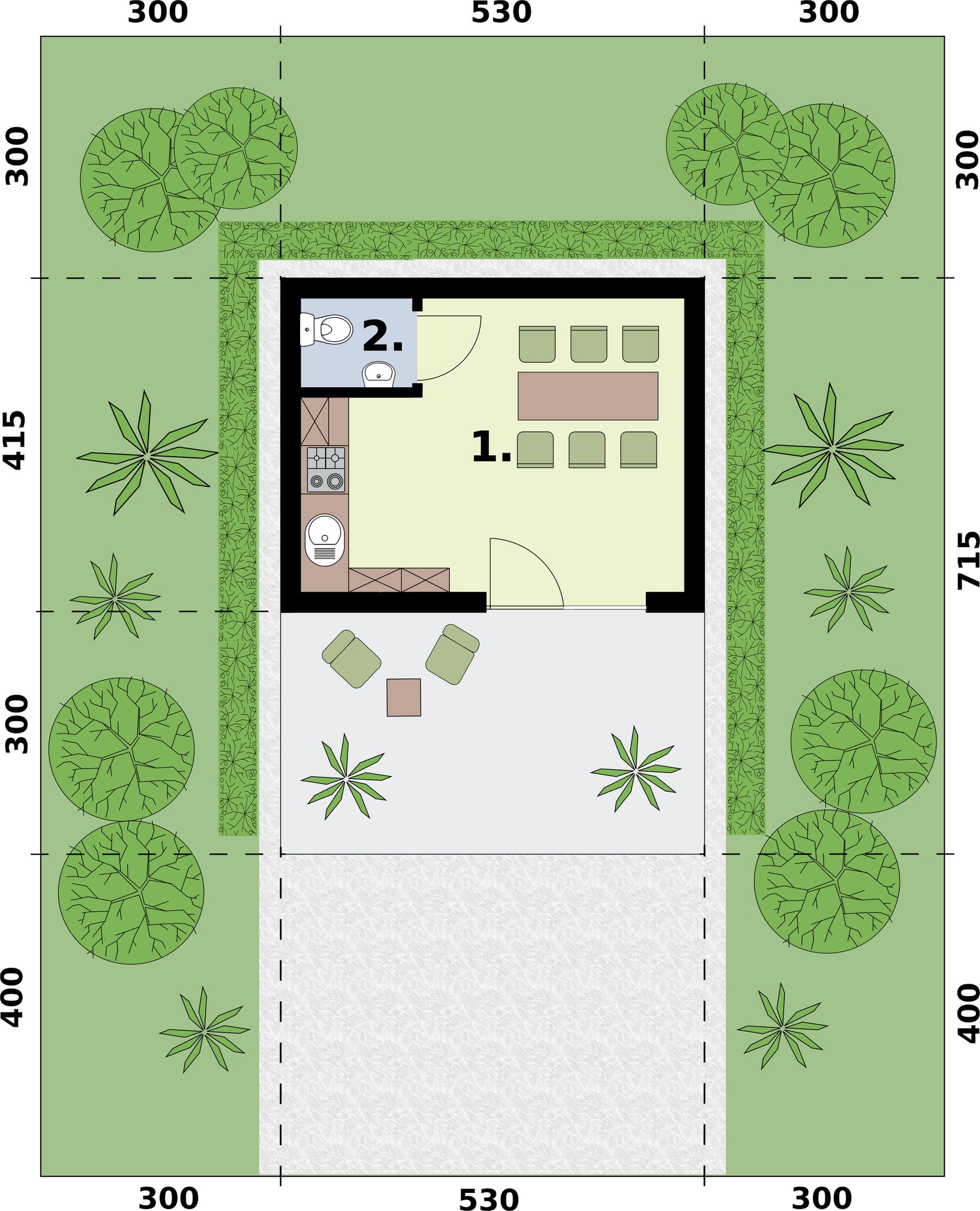

Rzut kondygnacji projektu KL15 kuchnia letnia - Rzut parteru

1 pom. gospodarcze
15,4 m²
2 wc
1,48 m²
razem
16,88 m²

Chcesz wprowadzić zmiany w tym projekcie?

Dowiedz się, jakie zmiany są możliwe na etapie adaptacji.

Płatne dodatki do projektu

Bezpłatne dodatki do projektu

Analiza działkiSprawdź czy możesz wybudować ten projekt na swojej działce

Koszt budowy domu

Wycena opracowana przez autora projektu:

18 150 zł - orientacyjny koszt budowy domu w stanie surowym zamkniętym bez instalacji na podstawie kosztorysu.

Mapa budowy Sprawdź gdzie w Polsce budowany jest ten projekt

Technologia budowy domu

Główne rozwiązania konstrukcyjno-materiałowe: Budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, ściany nośne spięte wieńcem W-1, dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej. Fundamenty: Ławy fundamentowe o wymiarach 40x30cm wykonać z betonu C20/25 (B25) i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Fundamenty zazbroić prętami O12 (stal A-III (34GS)), strzemiona O8 (stal A-I (PB240)). Elementy stykające się z gruntem należy zabezpieczyć wykonując hydroizolację. Typ i sposób izolacji dobrać po wcześniejszym sprawdzeniu warunków wodno-gruntowych w miejscu planowanej inwestycji. Do obliczeń zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowym podłoża równym 150kPa. Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Na ławach fundamentowych należy ułożyć izolację poziomą z dwóch warstw papy na lepiku. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechanicznie do wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Głębokość posadowienia i zbrojenie fundamentu należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt. Ściany fundamentowe: Ściany fundamentowe gr. 25 cm należy wykonać jako murowane z bloczków betonowych klasy "25". Do murowania ścian fundamentowych z bloczków betonowych użyć zaprawy cementowej marki M10. Elementy stykające się z gruntem należy zabezpieczyć wykonując hydroizolację. Typ i sposób izolacji dobrać po wcześniejszym sprawdzeniu warunków wodno-gruntowych w miejscu planowanej inwestycji. Izolację pionową wynieść ponad teren na wysokość minimum 30cm. Ściany zewnętrzne: Ściany zewnętrzne wykonać z pustaków typu “Porotherm 25 DRYFIX" w systemie murowania na zaprawę w piance "Porotherm DRYFIX SYSTEM". Murując ściany wzajemnie prostopadłe należy stosować połączenia zapewniające przekazywanie obciążeń pionowych i poziomych z jednej ściany na drugą. Połączenie takie uzyskuje się stosując wiązanie elementów murowych w murze lub łączniki metalowe. Ściany wewnętrzne: Ściany wewnętrzne działowe gr. 12cm wykonać z pustaków “Porotherm 11,5 DRYFIX ”. Ściany działowe połączyć ze ścianami konstrukcyjnymi na strzępia bądź w pozostawionych bruzdach.

Rekomendowani producenci

Informacje dodatkowe

Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.

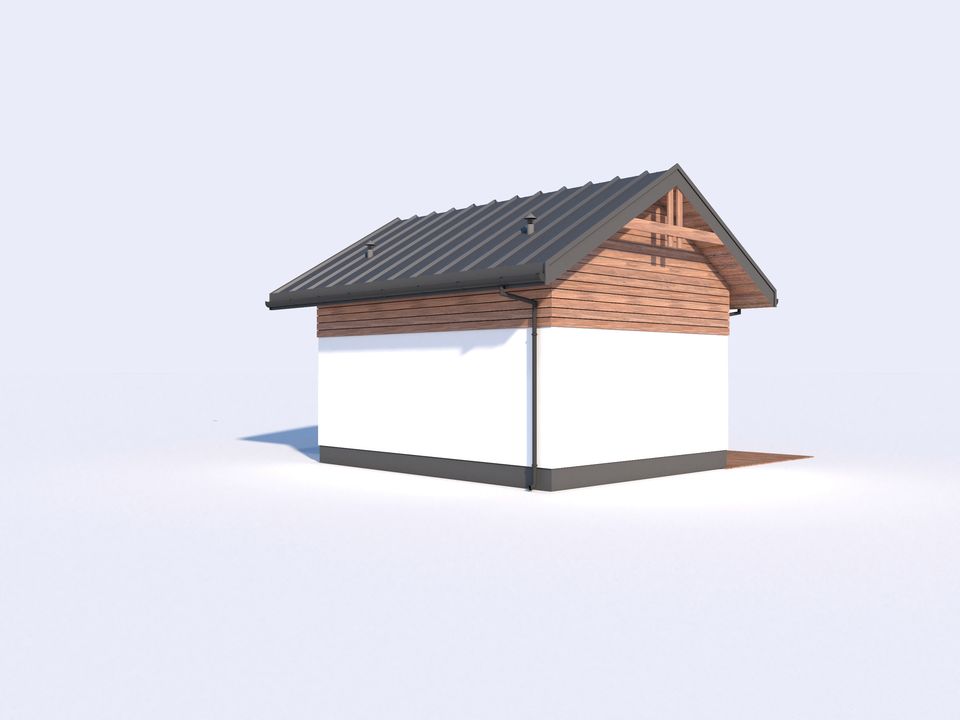

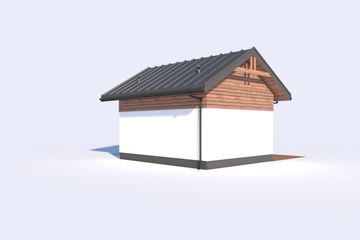

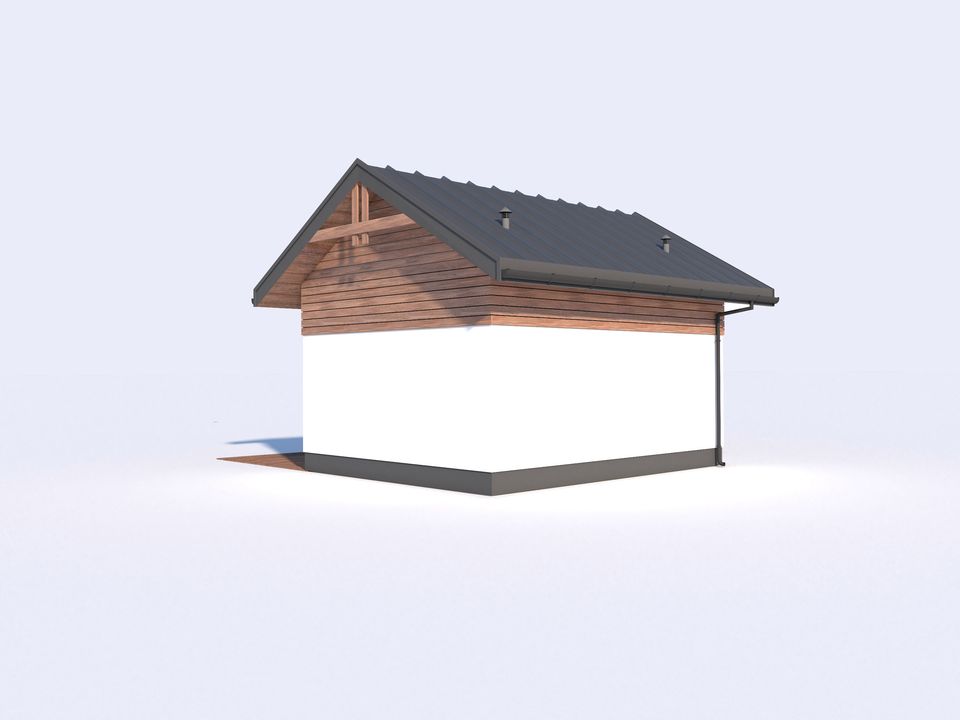

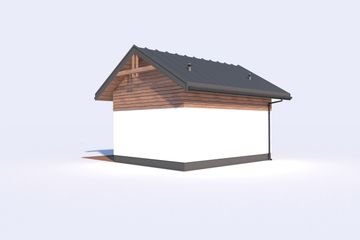

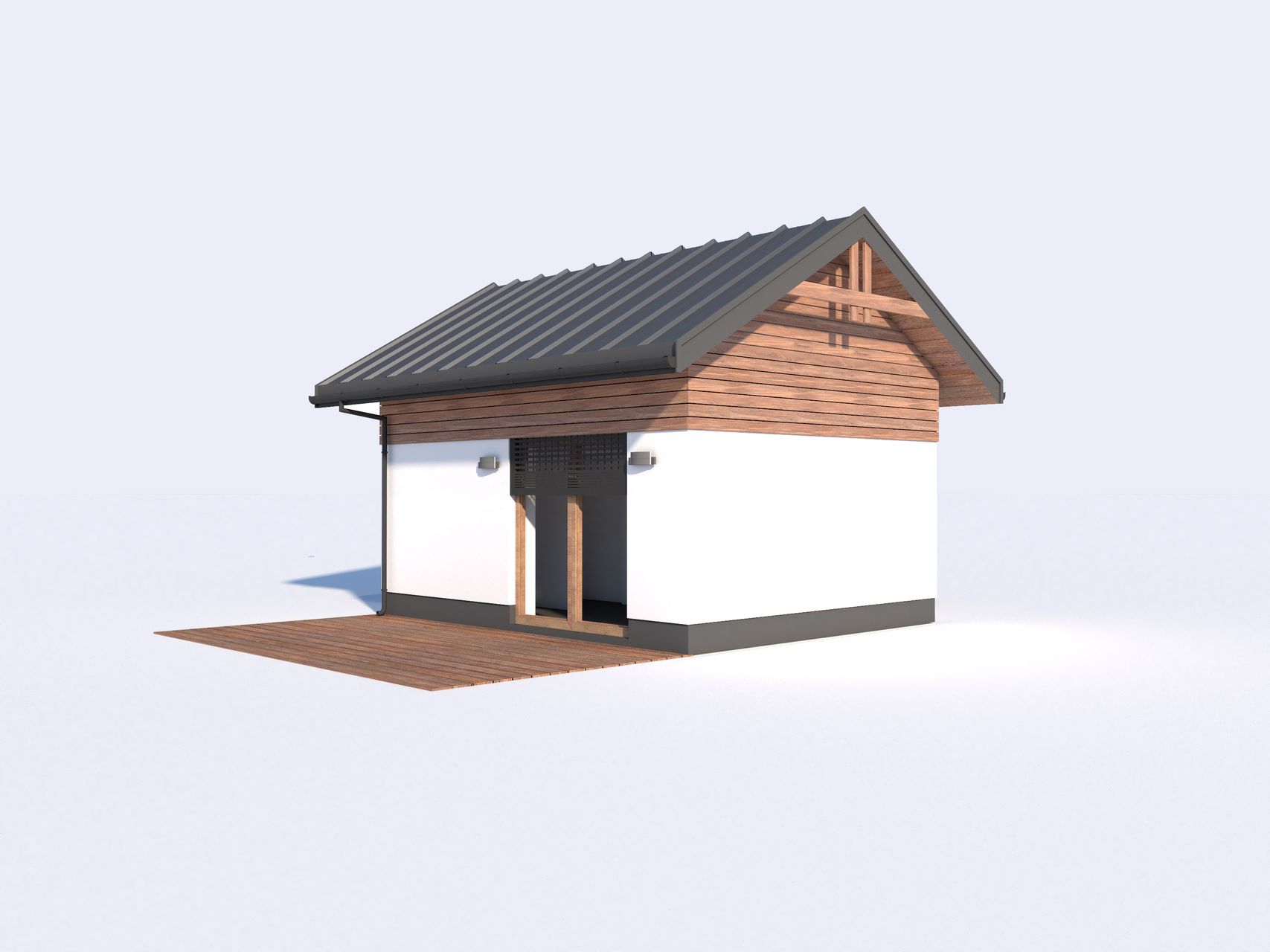

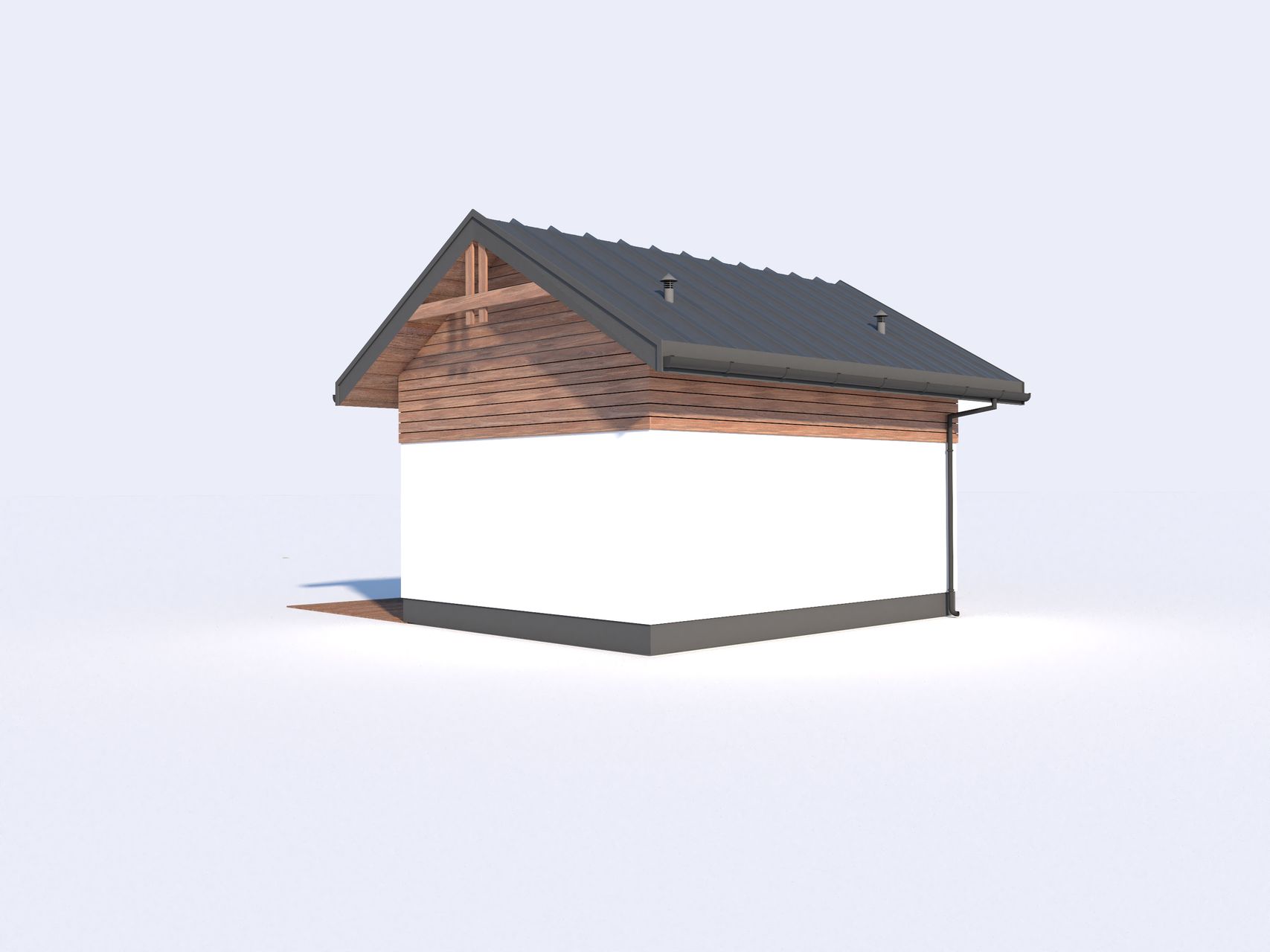

Elewacje

Autor: PRO ARTE ARKADIUSZ WOCH, KRZYSZTOF BIODROWICZ SPÓŁKA JAWNA
