Projekt garażu G207DS w konstrukcji stalowej SKA1081

Dodano!
Dodano!

Rzut parteru

  • 1. Pomieszczenie gospodarcze 207,88 m²
  • Razem rzut parteru 207,88 m²

Pow. użytkowa

ikona 207,88 m²

Pokoje

ikona0

Łazienki i WC

ikona 0

Garaż

ikona 0

Min. szer. i dł. działki

ikona 20,2 x 25,20 m

Kąt dachu

ikona 30°

Konstrukcja

Stalowa
ikona
więcej

G207DS w konstrukcji stalowej - SKA1081

ikona 207,88 m²
Powierzchnia użytkowa
ikona0
Pokoje (bez salonu)
ikona 0
Łazienki (z toaletami)
ikona 0
Liczba stanowisk garażowych
(z wiatą garażową)
ikona
Konstrukcja: Stalowa

Cena projektu:

3 300 zł

Gwarancja najniższej ceny Gwarancja najniższej ceny Tooltip

Projekt jest dostępny Tooltip

GRATIS 10% rabatu do LEROY MERLIN

GRATIS Przydatne Extradodatki

100 dni na wymianę, 30 dni na zwrot

Darmowa dostawa - kurier, paczkomaty

Bezpłatne pozwolenie na zmiany

Dokumentacja zgodna z WT2021

Pokaż więcej (4)
Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Masz już projekt z Extradom.pl? Dopasujemy go do Twojej działki

W trakcie adaptacji projekt jest dostosowywany do konkretnej działki. Ten etap to także najlepszy moment na wprowadzenie funkcjonalnych zmian w projekcie. Chcesz wiedzieć więcej? Umów się na bezpłatną konsultację dot. adaptacji!

W trakcie konsultacji sprawdzisz:

  • Jakie zmiany w projekcie możesz wprowadzić
  • Jak najlepiej się do niej przygotować
  • Ile kosztuje adaptacja projektu gotowego
Dowiedz się więcej

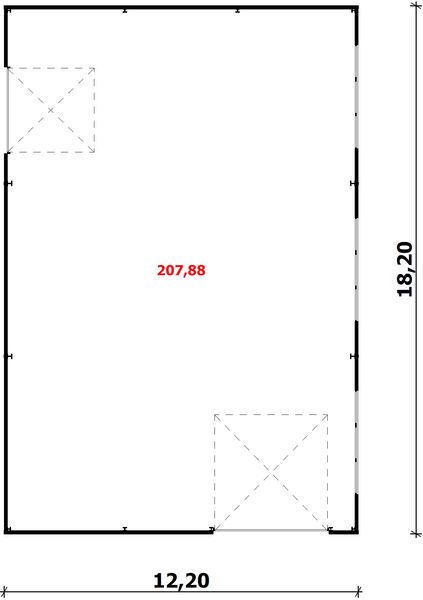

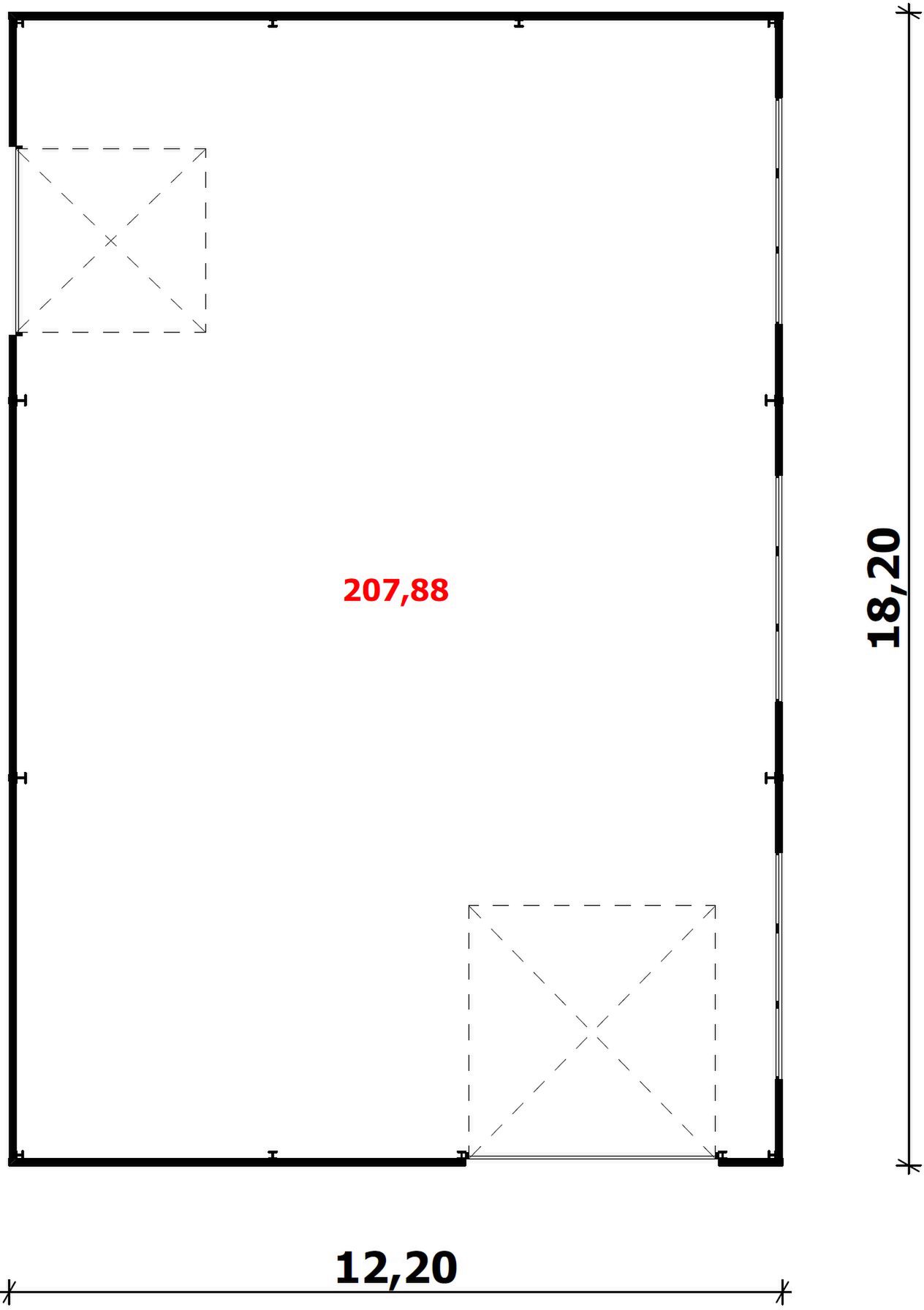

Rzut parteru - 207,88 m²

Rzut parteru projektu G207DS w konstrukcji stalowej

Zapytaj, co możesz zmienić

  • 1. Pomieszczenie gospodarcze 207,88 m²
  • Razem rzut parteru 207,88 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (2)

Zdjęcie 1 projektu G145DS w konstrukcji stalowej SKA1105
145,15 m²
0
0
1

3 300 zł

Zdjęcie 1 projektu G128 - Budynek garażowo - gospodarczy PRA1212
185,87 m²
0
0
2

2 950 zł

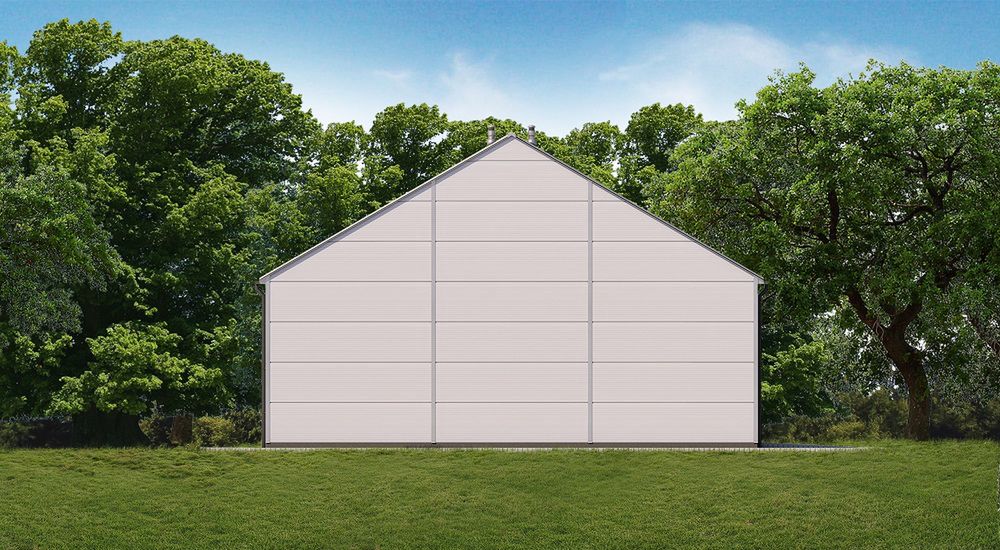

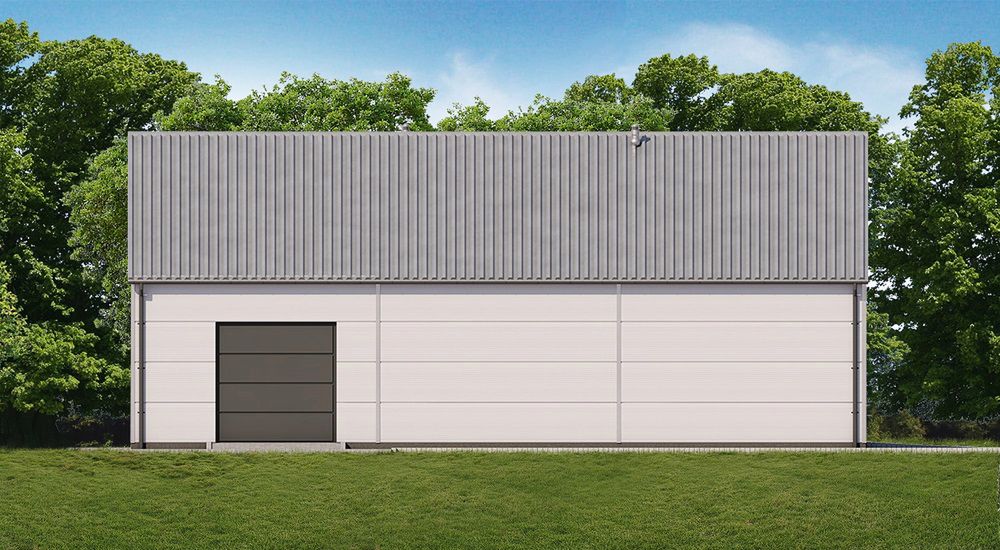

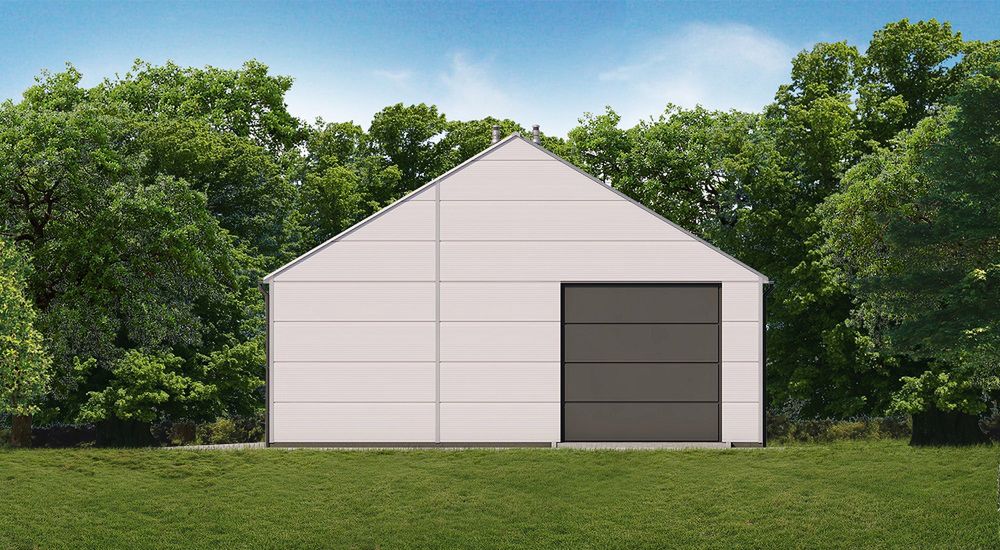

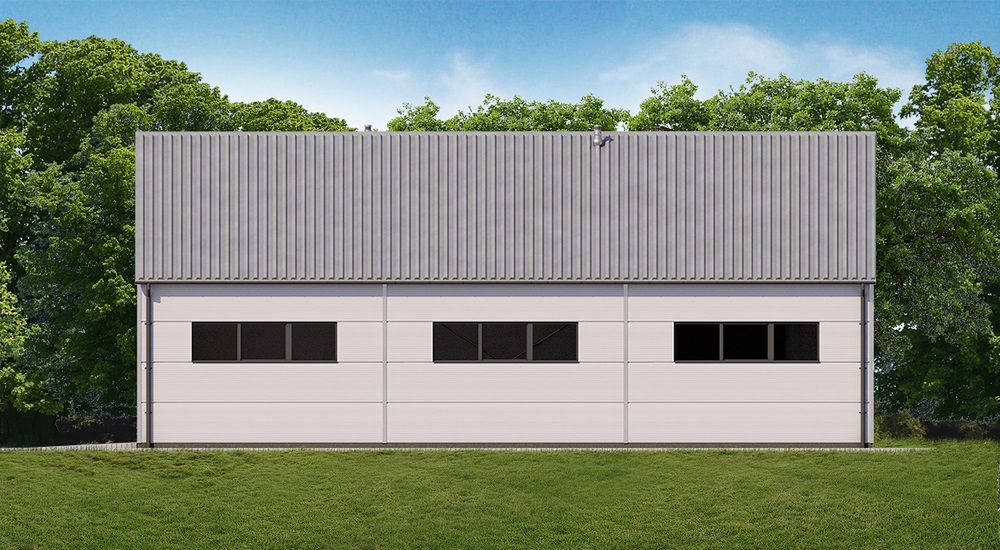

Elewacje

Frontowa
Tylna
Lewa
Prawa

Przekroje

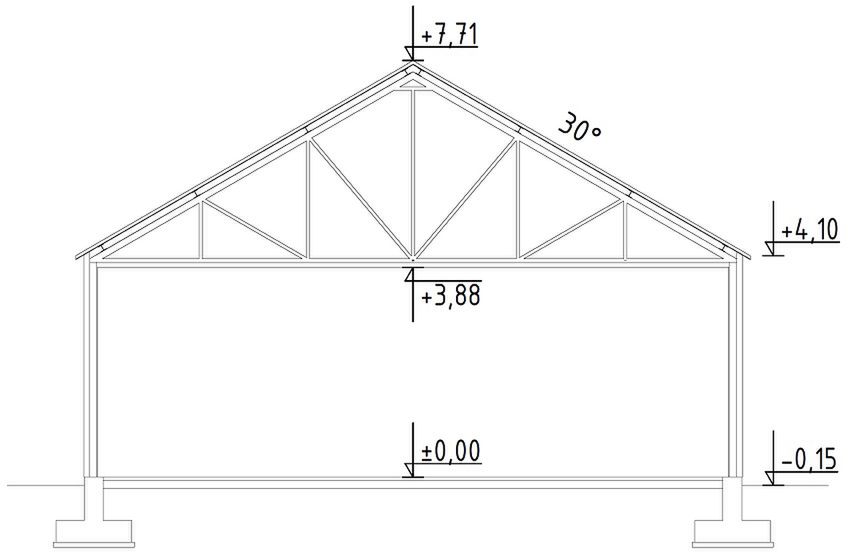

Przekrój pionowy

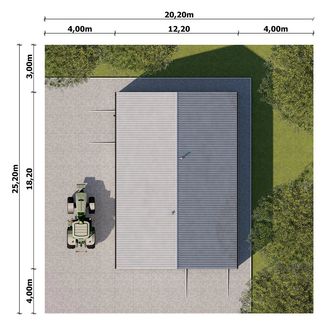

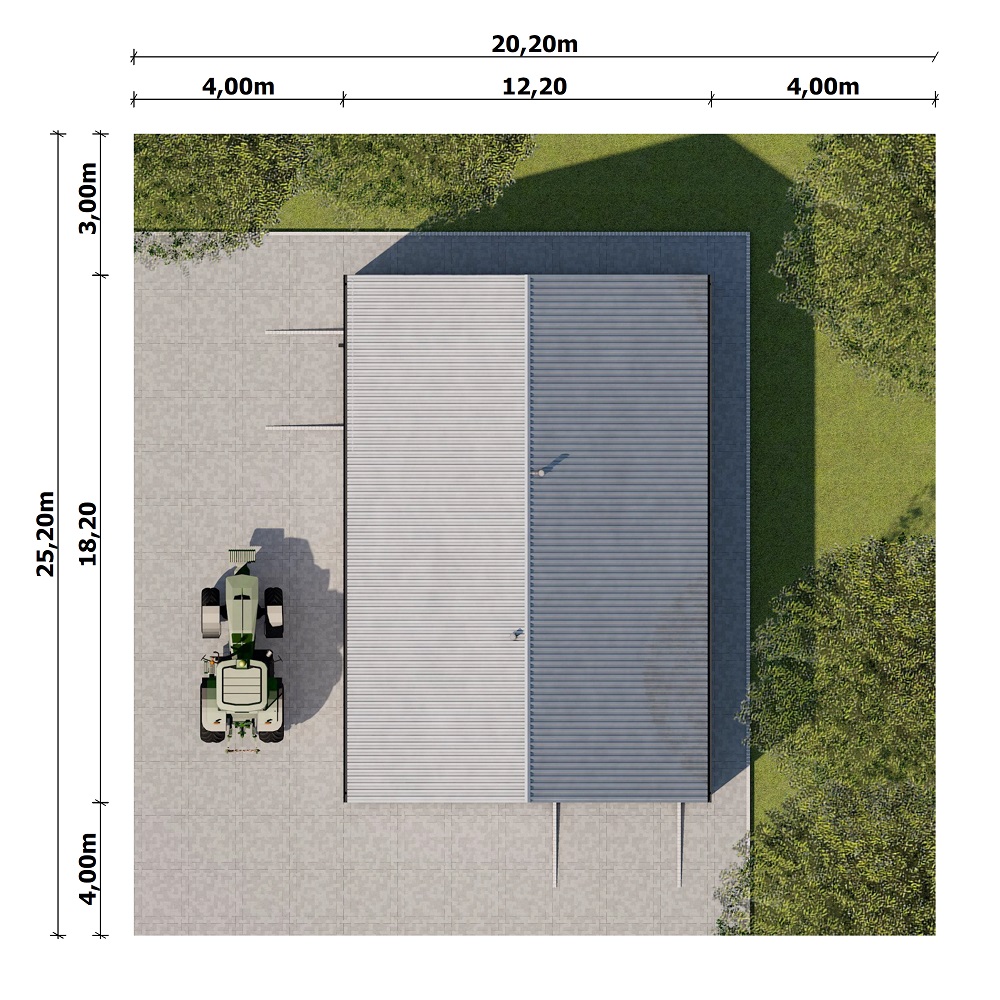

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!
Autor: Dom to Dom

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

207,88 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

222,04 m²

Powierzchnia całkowita
Tooltip
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

207,88 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

1 337,38 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

30°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

7,86 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

20,20 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

25,20 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Stalowa

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Okna dachowe

Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!

Sprawdź szczegóły
Opis szczegółowy

Ściany zewnętrzne: płyta warstwowa z rdzeniem styropianowym 10cm. Strop: brak, sufit z płyty warstwowej z rdzeniem styropianowym podwieszony do pasa dolnego kratownicy. Schody: brak. Ścianka kolankowa: brak. Dach: dwuspadowy, pokrycie z blachy trapezowej.

Opis projektu

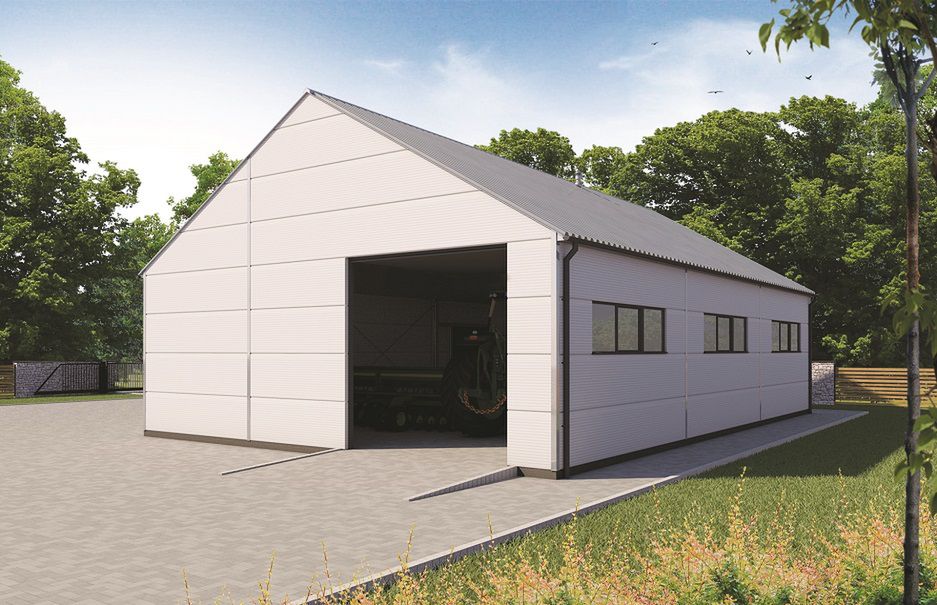

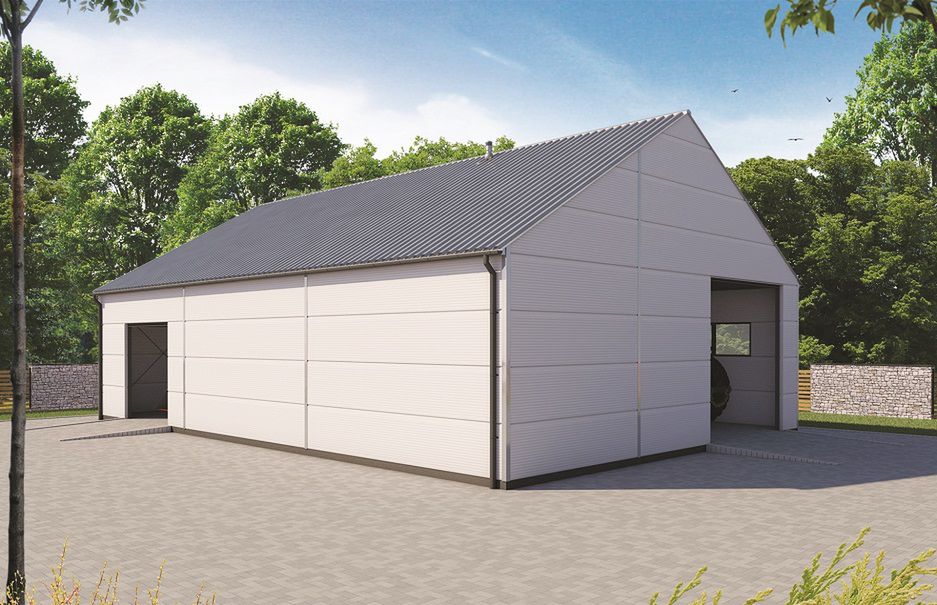

G207DS jest budynkiem w konstrukcji stalowej o ogólnym przeznaczeniu. Może być zaadaptowany na budynek garażowy, gospodarczy, magazyn lub służyć innym celom. Budynek został zaprojektowany tak aby powierzchnia użytkowa w świetle konstrukcji wynosiła 12m x 18m, stąd układy konstrukcyjne złożone z kratownic stalowych opartych na stalowych słupach zostały umieszczone w rozstawie co 5,96m. Z względu na powtarzalny układ konstrukcyjny budynek w ramach adaptacji może być łatwo dostosowany do indywidualnych potrzeb poprzez wydłużenie o dowolną ilość modułów. W projekcie, na ściany osłonowe przewidziano zastosowanie płyt warstwowych z rdzeniem styropianowym o grubości 10cm. Dodatkowo przewidziano izolację w poziomie pasa dolnego kratownicy wykonanej również z płyty warstwowej z rdzeniem styropianowym o tej samej grubości. Nad budynkiem zastosowano dach dwuspadowy o kącie nachylenia połaci 30 stopni z pokryciem z blachy trapezowej. Dzięki temu, projekt bez uciążliwych zmian adaptacyjnych, można zastosować na większości działek objętych planami miejscowymi. Na słupy nośne oraz płatwie dachowe zastosowano profile typu HEA, wiązary kratowe wykonano z rur kwadratowych i prostokątnych, natomiast stężenia ścienne i dachowe wykonano z prętów okrągłych, gładkich. Całkowite zużycie stali na konstrukcję nadziemną wynosi ok. 7,3t.

Czytaj więcej

Informacje dodatkowe

Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi zwrot oraz wymianę projektu. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Do projektu zostanie dołączony opis techniczny, służący do weryfikacji projektu po odbiorze zamówienia bez konieczności otwierania pełnej dokumentacji projektowej.
