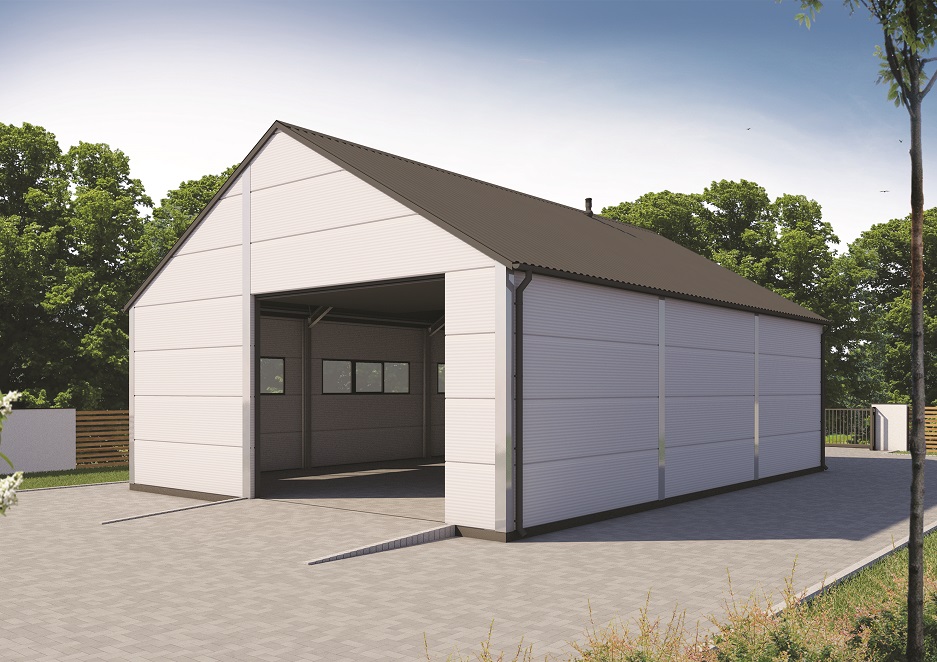

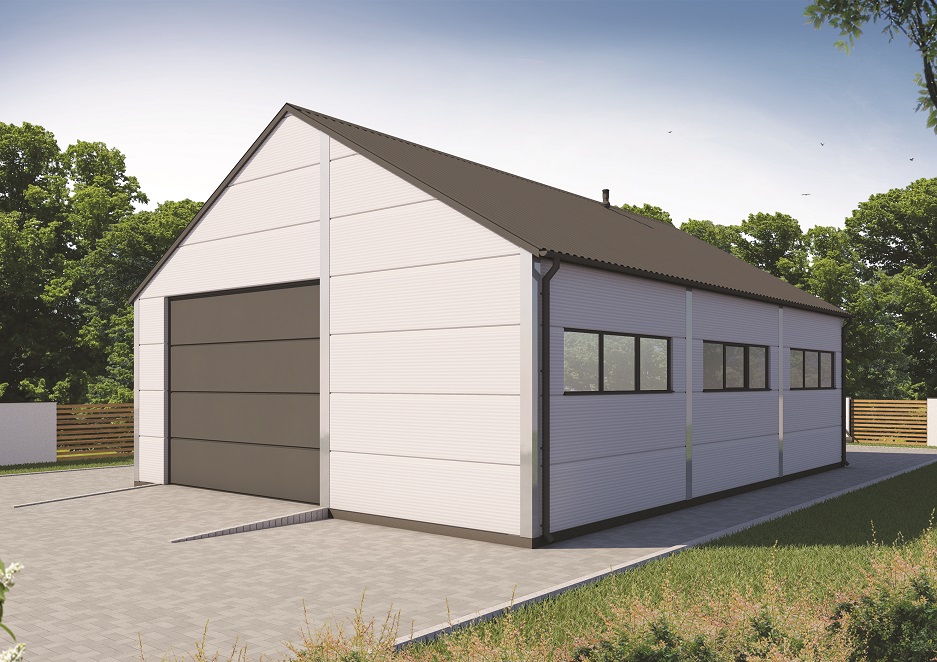

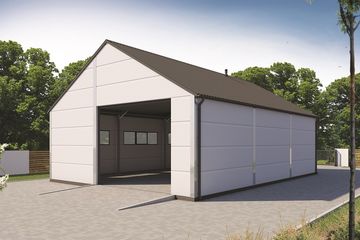

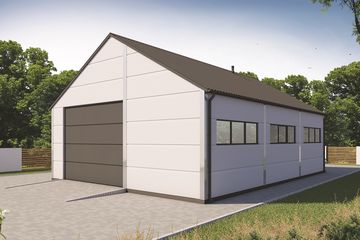

Projekt garażu G145DS w konstrukcji stalowej SKA1105

Dodano!

Projekt garażu G145DS w konstrukcji stalowej SKA1105

Powierzchnia użytkowa:

145,15 m²

Pokoje (bez salonu):

0

Stanowiska garażowe:

1

Łazienki + toalety:

0

Min. szer. i dł. działki:

17,68 x 23 m

Kąt nachylenia dachu:

30°

Więcej parametrów

Cena projektu:

2 800 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

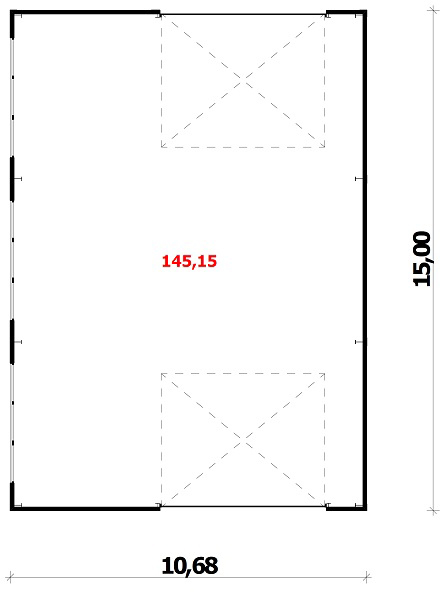

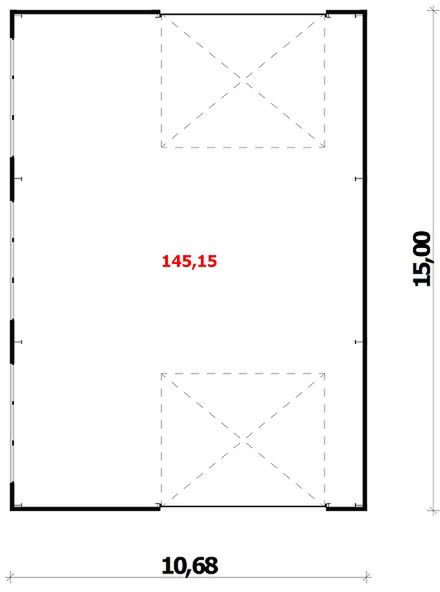

Rzut parteru - 145,15 m²

Rzut parteru projektu G145DS w konstrukcji stalowej

Zapytaj, co możesz zmienić

  • 1. Garaż jednostanowiskowy 145,15 m²
  • Razem rzut parteru 145,15 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

Zdjęcie 1 projektu GB29 projekt garażu blaszanego jednostanowiskowego SLN1750

Powierzchnia użytkowa: 30,26 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 1

Cena projektu:

499 zł

Zdjęcie 1 projektu G207DS w konstrukcji stalowej SKA1081

Powierzchnia użytkowa: 207,88 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 0

Cena projektu:

2 800 zł

Zdjęcie 1 projektu G145 - Budynek garażowy PRA1157

Powierzchnia użytkowa: 17,29 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 1

Cena projektu:

590 zł

Zdjęcie 1 projektu G147 - Budynek garażowy PRA1159

Powierzchnia użytkowa: 23,21 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 1

Cena projektu:

649 zł

Zdjęcie 1 projektu GB22 Garaż blaszany dwustanowiskowy SLN1606

Powierzchnia użytkowa: 32,83 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 2

Cena projektu:

499 zł

Zdjęcie 1 projektu GB5 Garaż blaszany dwustanowiskowy SLN1542

Powierzchnia użytkowa: 33,06 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 2

Cena projektu:

499 zł

Zdjęcie 1 projektu G295 - Budynek garażowy PRA1317

Powierzchnia użytkowa: 82,81 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 2

Cena projektu:

1 300 zł

Zdjęcie 1 projektu GB28 projekt garażu blaszanego z wiatą SLN1748

Powierzchnia użytkowa: 34,65 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 3

Cena projektu:

499 zł

Zdjęcie 1 projektu GB41 projekt garażu blaszanego dwustanowiskowego SLN2303

Powierzchnia użytkowa: 32,84 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 2

Cena projektu:

499 zł

Przekroje

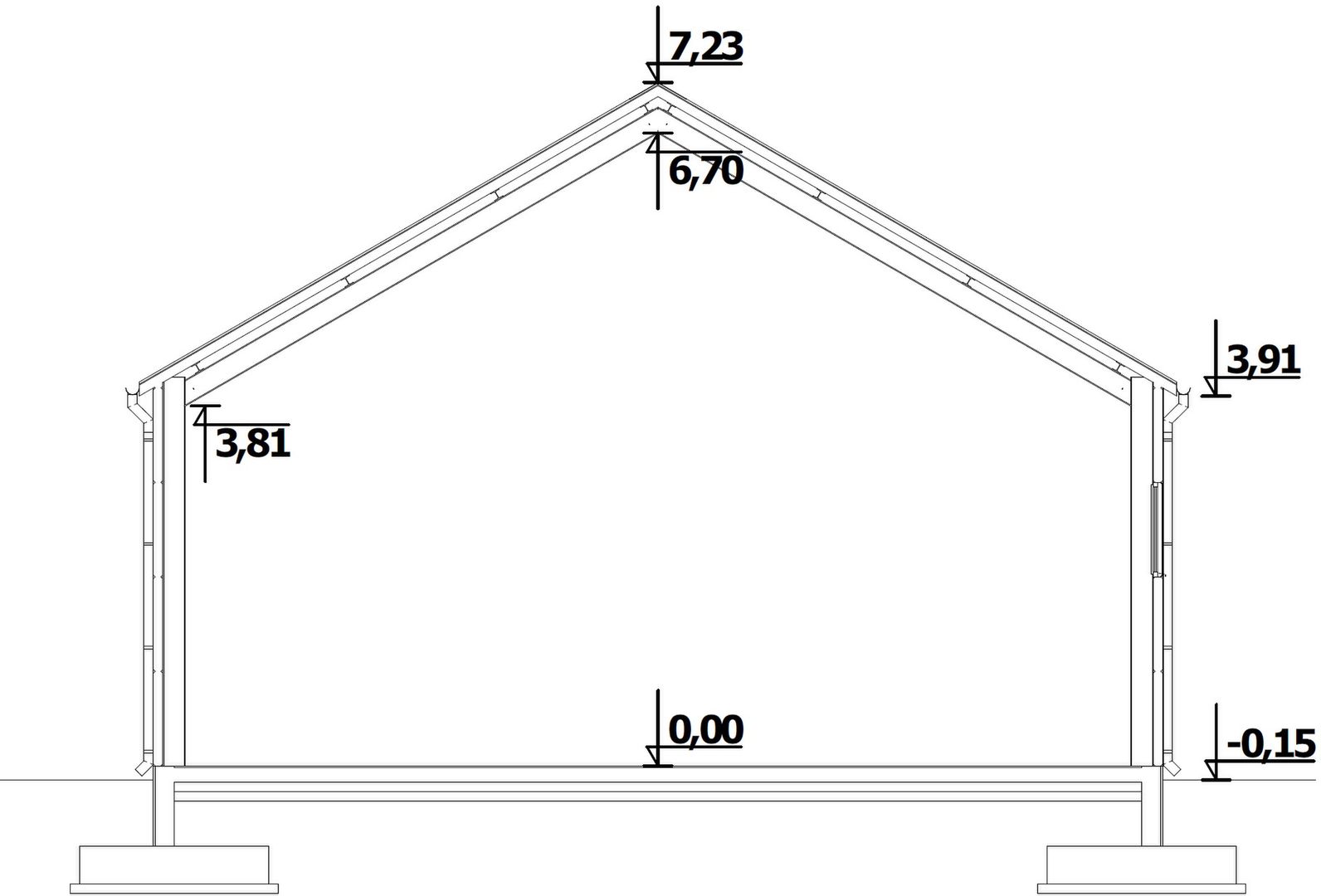

Przekrój pionowy
Przekrój pionowy projektu G145DS w konstrukcji stalowej

Elewacje

Frontowa
Tylna
Lewa
Prawa

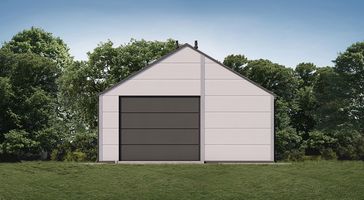

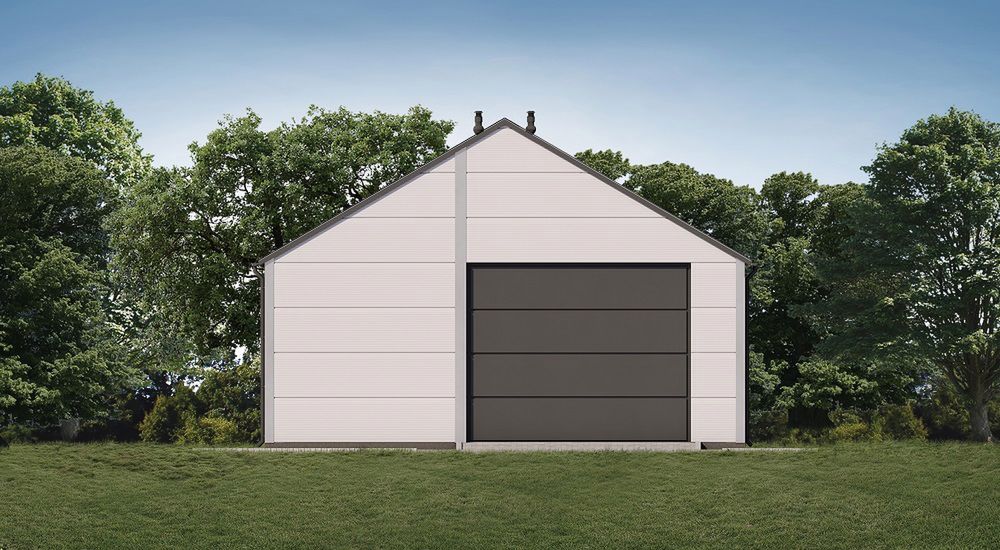

Elewacja frontowa projektu G145DS w konstrukcji stalowej

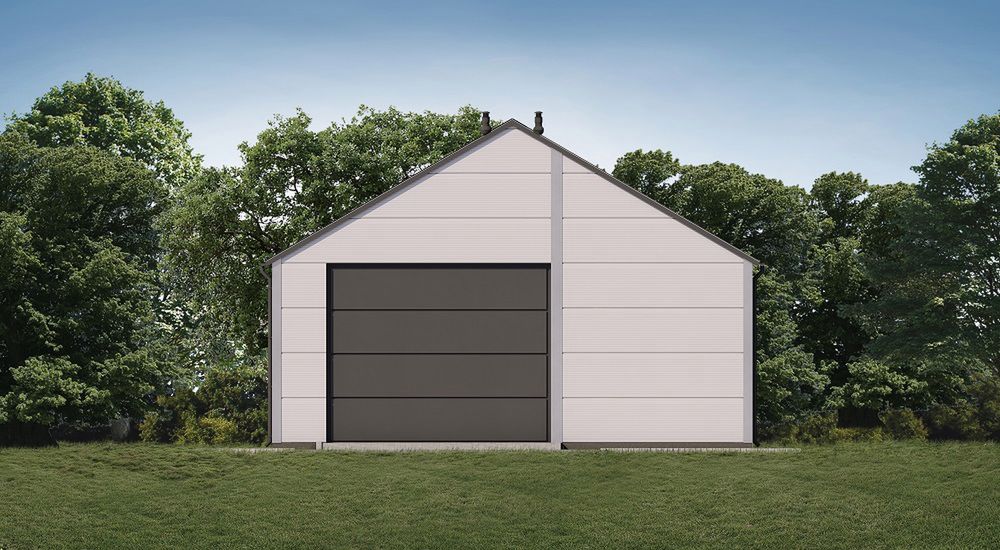

Elewacja tylna projektu G145DS w konstrukcji stalowej

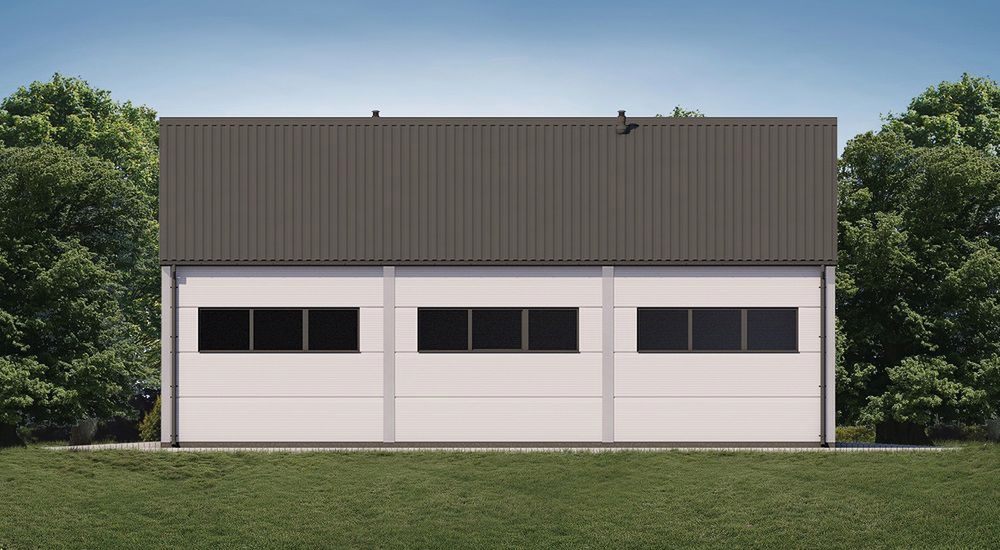

Elewacja lewa projektu G145DS w konstrukcji stalowej

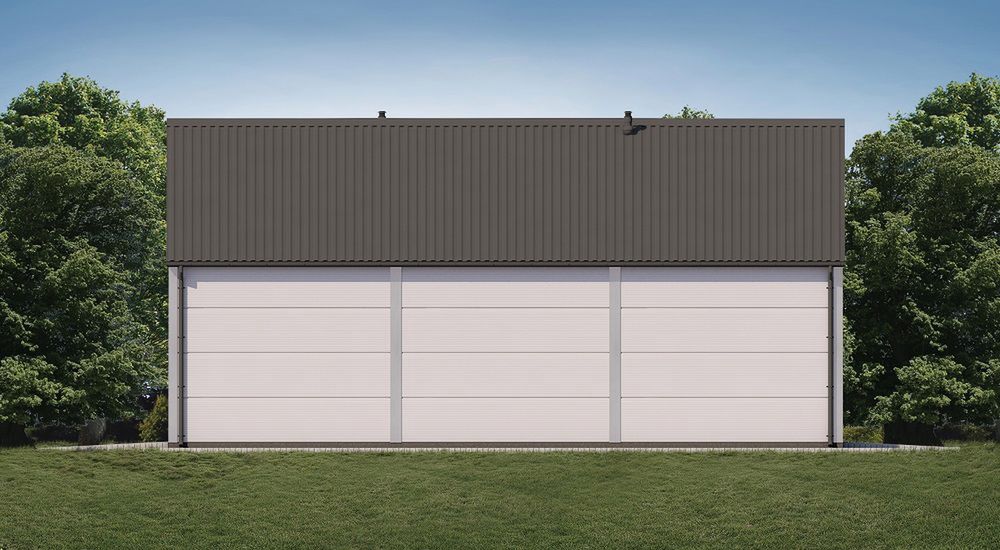

Elewacja prawa projektu G145DS w konstrukcji stalowej
Autor: Dom to Dom

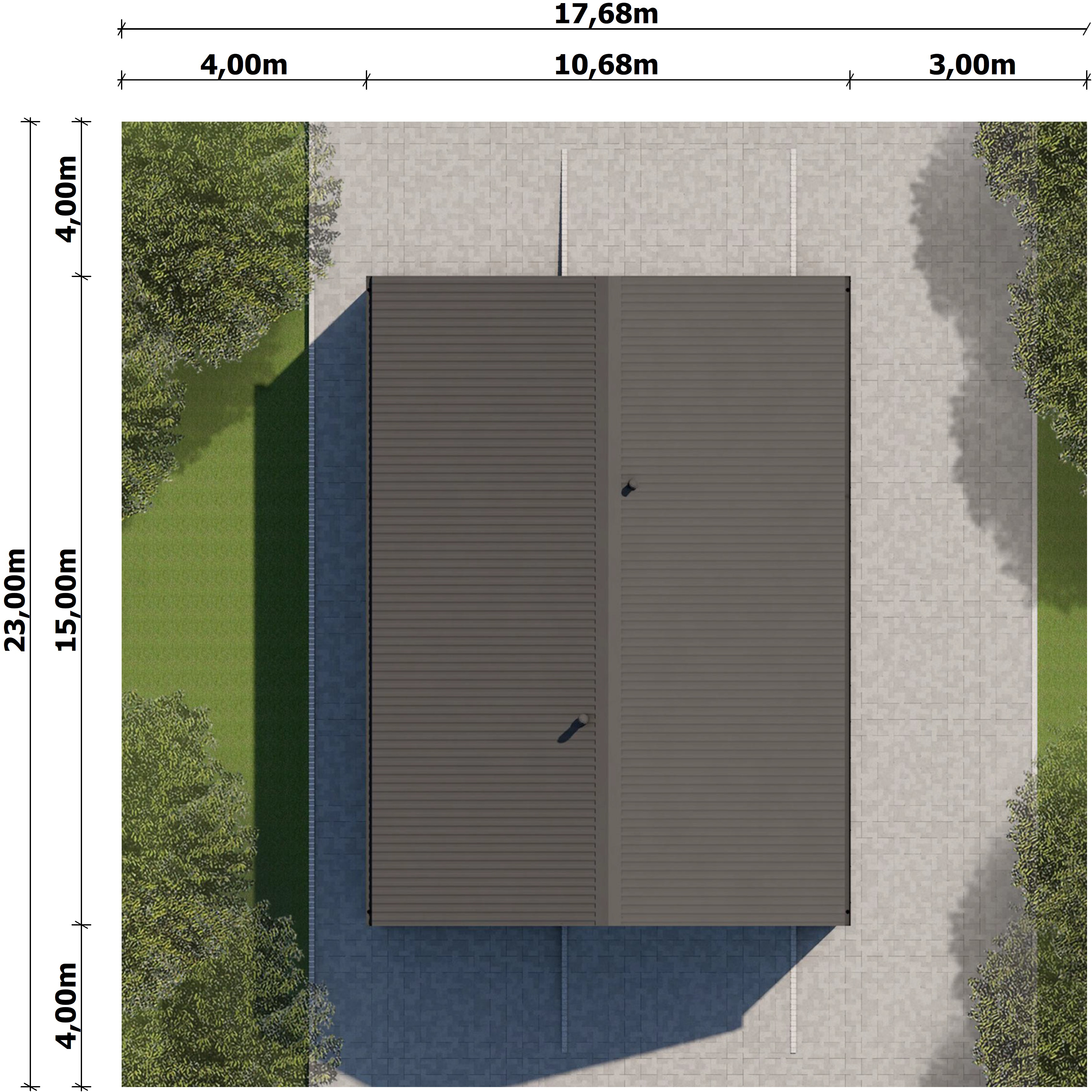

Usytuowanie na działce

Usytuowanie projektu G145DS w konstrukcji stalowej na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Technologia
Powierzchnia użytkowa
145,15 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
160,20 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia całkowita
145,15 m²
Cena przy zakupie z projektem icon

Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

Kubatura brutto
912 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
30°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,38 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
17,68 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
23 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Budynek gospodarczy/garażowy w konstrukcji stalowej. Ściany zewnętrzne: płyta warstwowa 10 cm. Dach: dwuspadowy, nachylenie 30º, pokrycie z płyty warstwowej 10cm

G145DS w konstrukcji stalowej

Co zawiera projekt garażu
G145DS w konstrukcji stalowej

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Opis projektu

G145DS jest budynkiem w konstrukcji stalowej o ogólnym przeznaczeniu. Może być zaadaptowany na budynek garażowy, gospodarczy, magazyn lub służyć innym celom. Budynek został zaprojektowany tak aby powierzchnia użytkowa w świetle konstrukcji wynosiła 10m x 14,5m, stąd układy konstrukcyjne złożone z ram stalowych zostały umieszczone w rozstawie co 4,89m. Z względu na powtarzalny układ konstrukcyjny budynek w ramach adaptacji może być łatwo dostosowany do indywidualnych potrzeb poprzez wydłużenie o dowolną ilość modułów. W projekcie, na ściany osłonowe przewidziano zastosowanie płyt warstwowych z rdzeniem z wełny mineralnej o grubości 10cm. Dodatkowo przewidziano izolację połaci dachowej również z płyty warstwowej o tej samej grubości. Nad budynkiem zastosowano dach dwuspadowy o kącie nachylenia połaci 30 stopni. Dzięki temu, projekt bez uciążliwych zmian adaptacyjnych, można zastosować na większości działek objętych planami miejscowymi. Na słupy i rygle ram nośnych zastosowano profile typu IPE, płatwie dachowe oraz słupy ścian szczytowych zaprojektowano z profili typu HEA, natomiast stężenia ścienne i dachowe wykonano z prętów okrągłych, gładkich. Całkowite zużycie stali na konstrukcję nadziemną wynosi ok. 5,9t.
