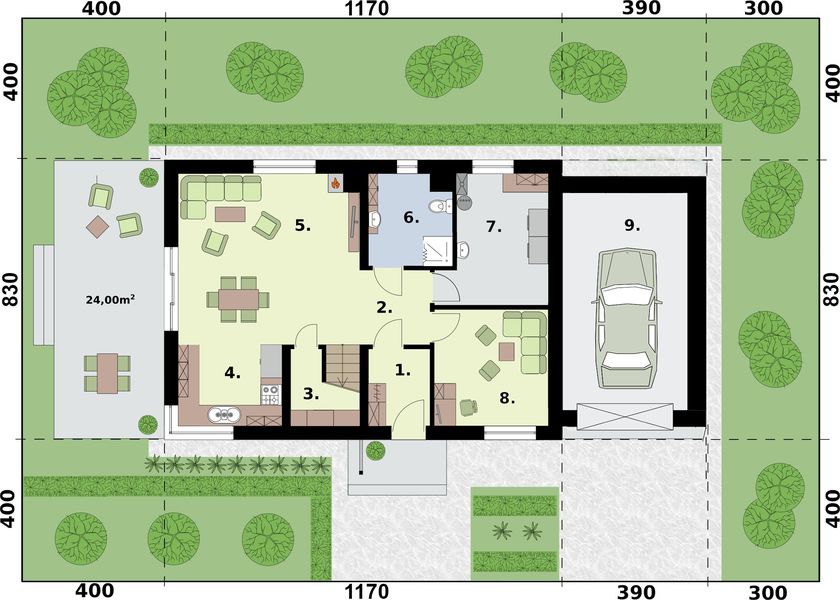

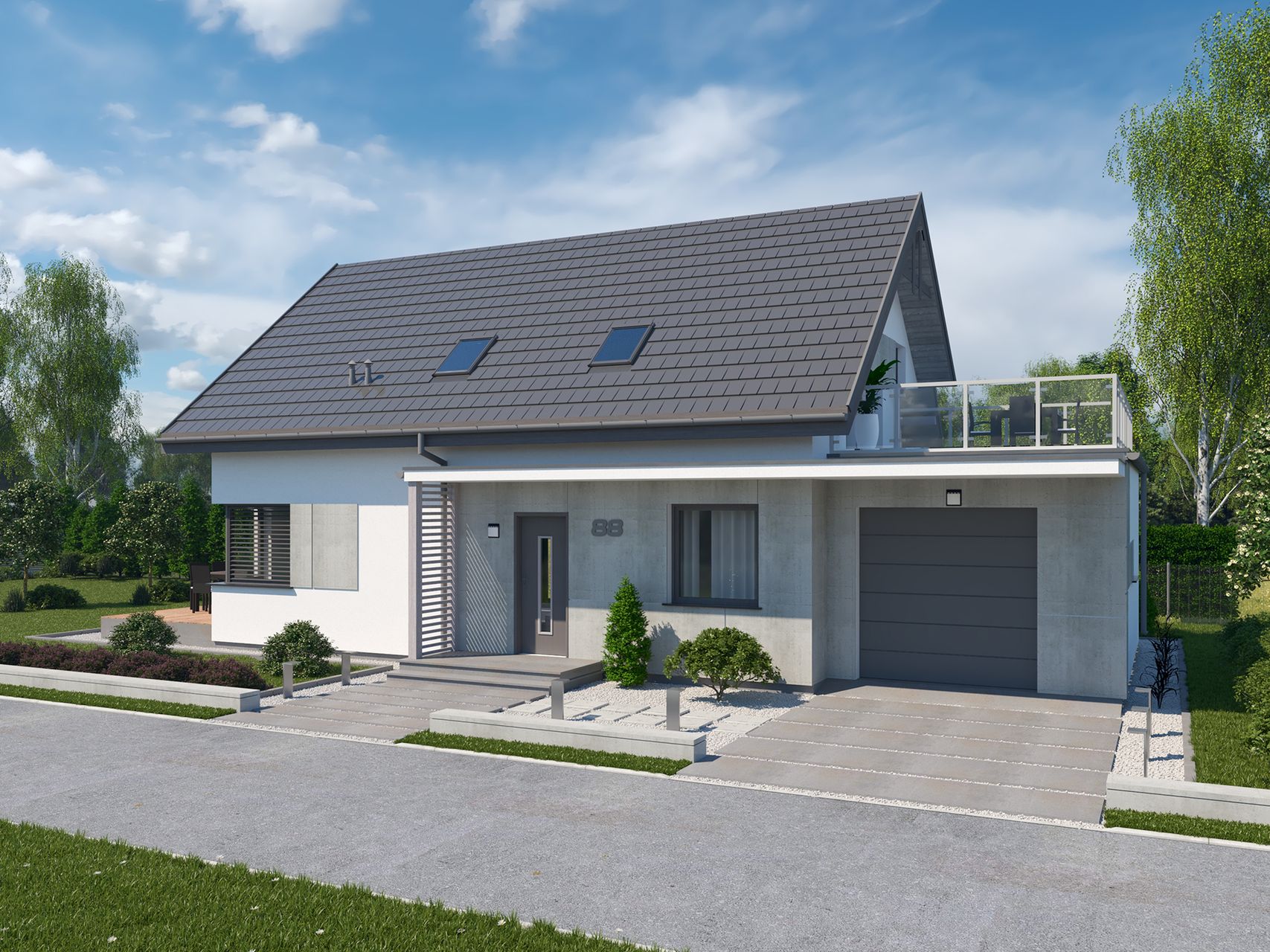

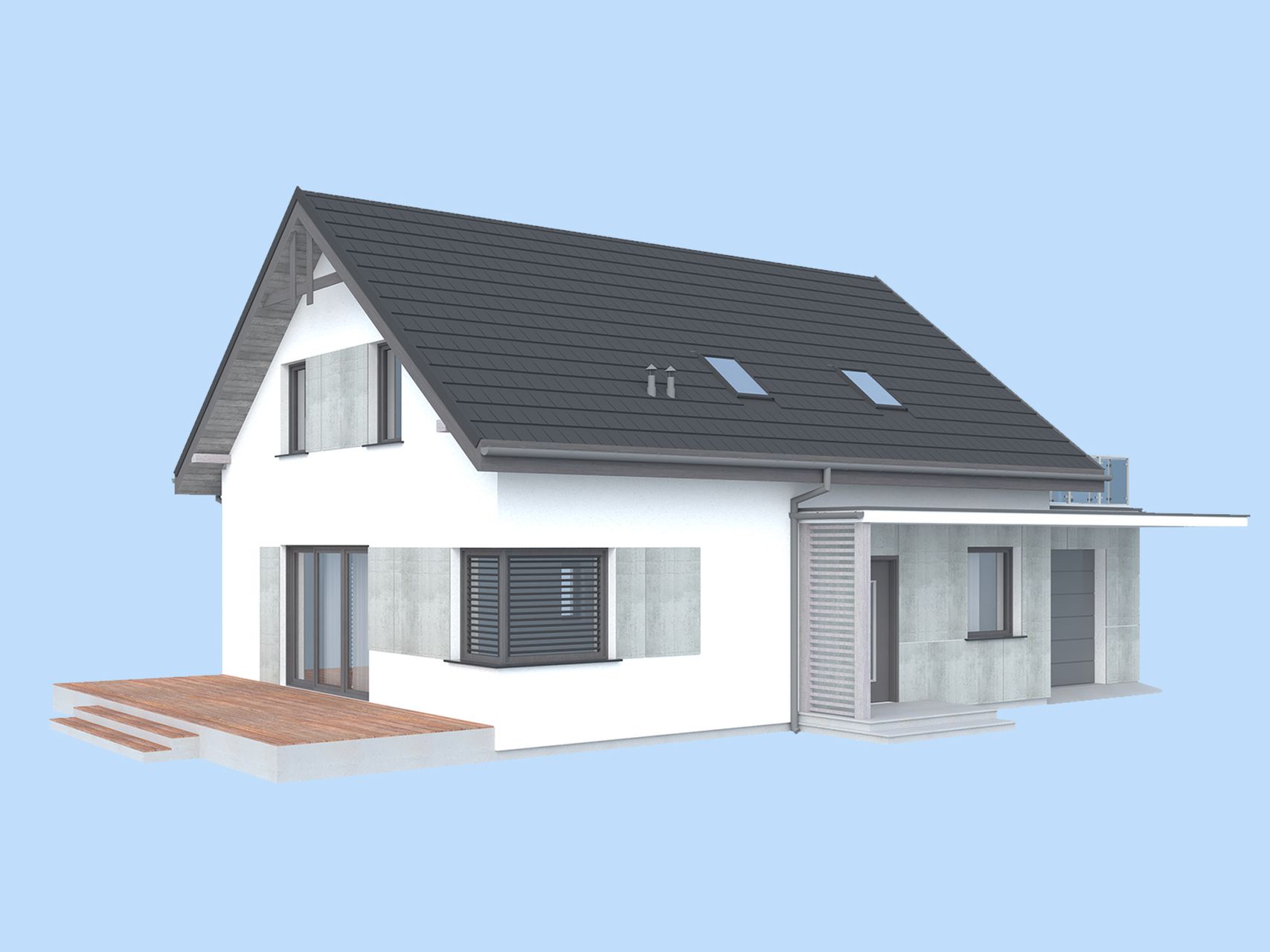

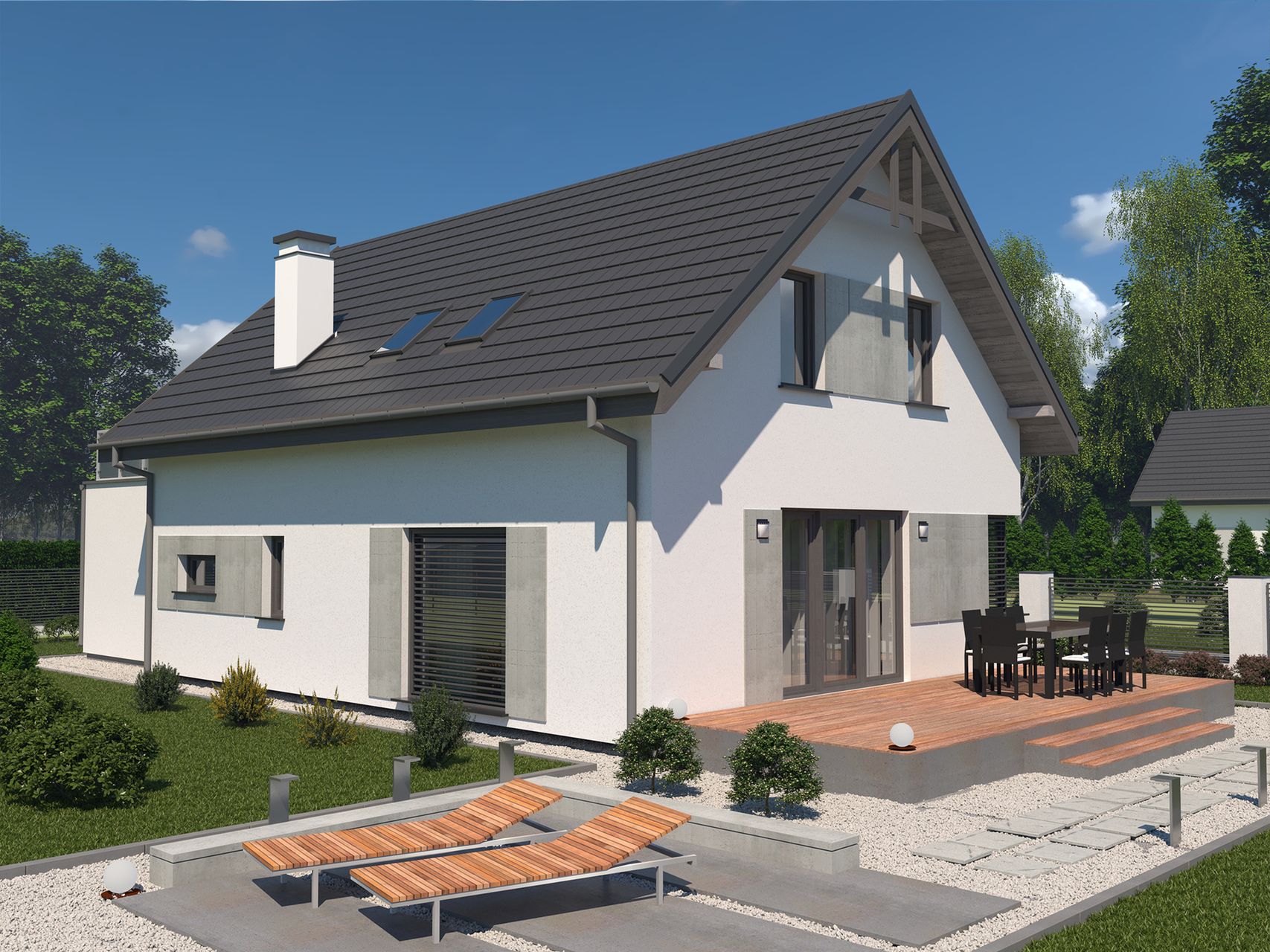

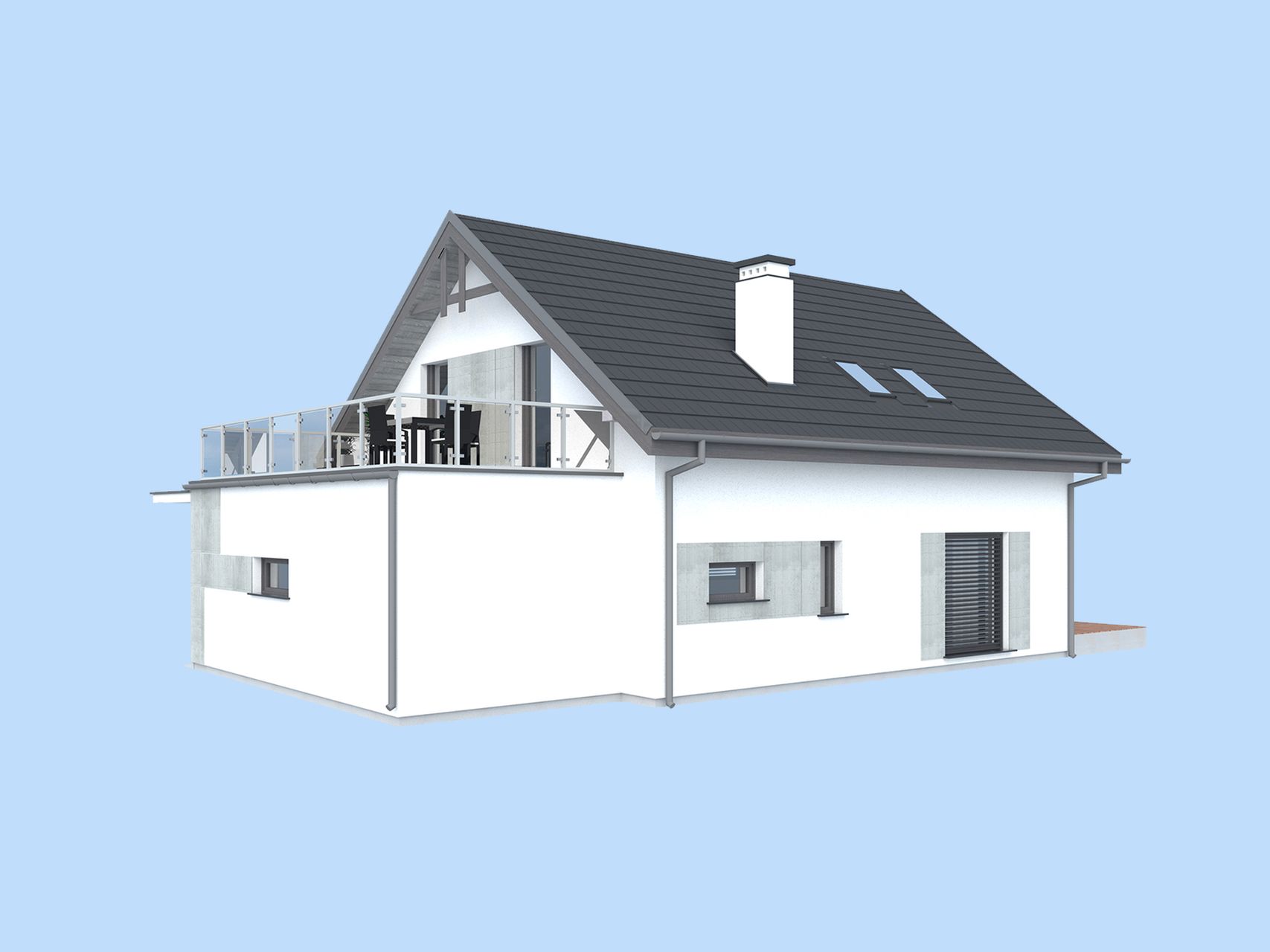

Projekt domu Trypolis 9 SLN2769

Murowana

PROJEKT Z BUDOWĄ Istnieje możliwość zaadaptowania tego projektu do technologii prefabrykowanej/modułowej i budowy nawet w 6 miesięcy ze stałym kosztem budowy

Gęstożebrowy

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej.Główną konstrukcję nośną stanowić będą: ławy, stopy i słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop gęstożebrowy „Porotherm”.Dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej oraz dach jednospadowy wiaty. Fundamenty: Ławy fundamentowe oraz stopy fundamentowe wykonać z betonu C20/25 (B25) i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Wszystkie elementy należy zazbroić prętami zgodnie z rys. K/1, K/2, K/3 i K4 oraz zaizolować przeciwwilgociowo. Typ i sposób izolacji dobrać po wcześniejszym sprawdzeniu warunków wodno-gruntowych w miejscu planowanej inwestycji.Ściany zewnętrzne: Ściany zewnętrzne wymurować z pustaków typu “Porotherm 25 DRYFIX” klasy 15, na zaprawie systemowej w piance „Porotherm DRYFIX SYSTEM” i ocieplić warstwą styropianu gr. 20cm „Termo Organika” typ: Fasada. Murując ściany wzajemnie prostopadłe należy stosować połączenia zapewniające przekazywanie obciążeń pionowych i poziomych z jednej ściany na drugą. Połączenie takie uzyskuje się, stosując wiązanie elementów murowych w murze lub łączniki metalowe.Ściany wewnętrzne: Ściany wewnętrzne (nośne) gr. 25cm wymurować z pustaków “Porotherm 25 DRYFIX” na zaprawie systemowej w piance „DRYFIX.SYSTEM”. Ściany wewnętrzne działowe gr. 12cm wykonać z pustaków “Porotherm 11,5 DRYFIX” lub z cegły dziurawki bądź kratówki. Ściany działowe połączyć ze ścianami konstrukcyjnymi na strzępia bądź w pozostawionych bruzdach. Ściany działowe należy zazbroić prętami Ø6 lub bednarką 1,5x25mm, umieszczanymi nie rzadziej niż w co czwartej spoinie.Więźba dachowa: Nad budynkiem mieszkalnym zaprojektowano więźbę w układzie krokwiowo-jętkowym z drewna klasy C-24 o wilgotności <18%. Krokwie oparte będą na murze za pomocą murłat. Murłaty kotwić do wieńca za pomocą śrub fajkowych. Pod murłatę położyć pasek papy niepiaskowanej. Konstrukcja dachu wiaty jest zaprojektowana jako więźba krokwiowa (jednospadowa) oparta na belce przymocowanej do wieńca oraz na płatwi opartej na słupach. Pomiędzy belkę i mur ułożyć pasek papy niepiaskowanej.
