Projekt domu Jaskółka 5 z garażem XL WRL1061

Projekt domu Jaskółka 5 z garażem XL WRL1061

Powierzchnia użytkowa:

119,70 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

21,77 x 17,57 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Cena projektu:

3 399 zł

2 899 zł

Oferta ważna do 30.11.2020 r.

Masz pytania?
Zadzwoń
71 715 20 60

pn-pt 8-21, sb-nd 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne i kupony rabatowe
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

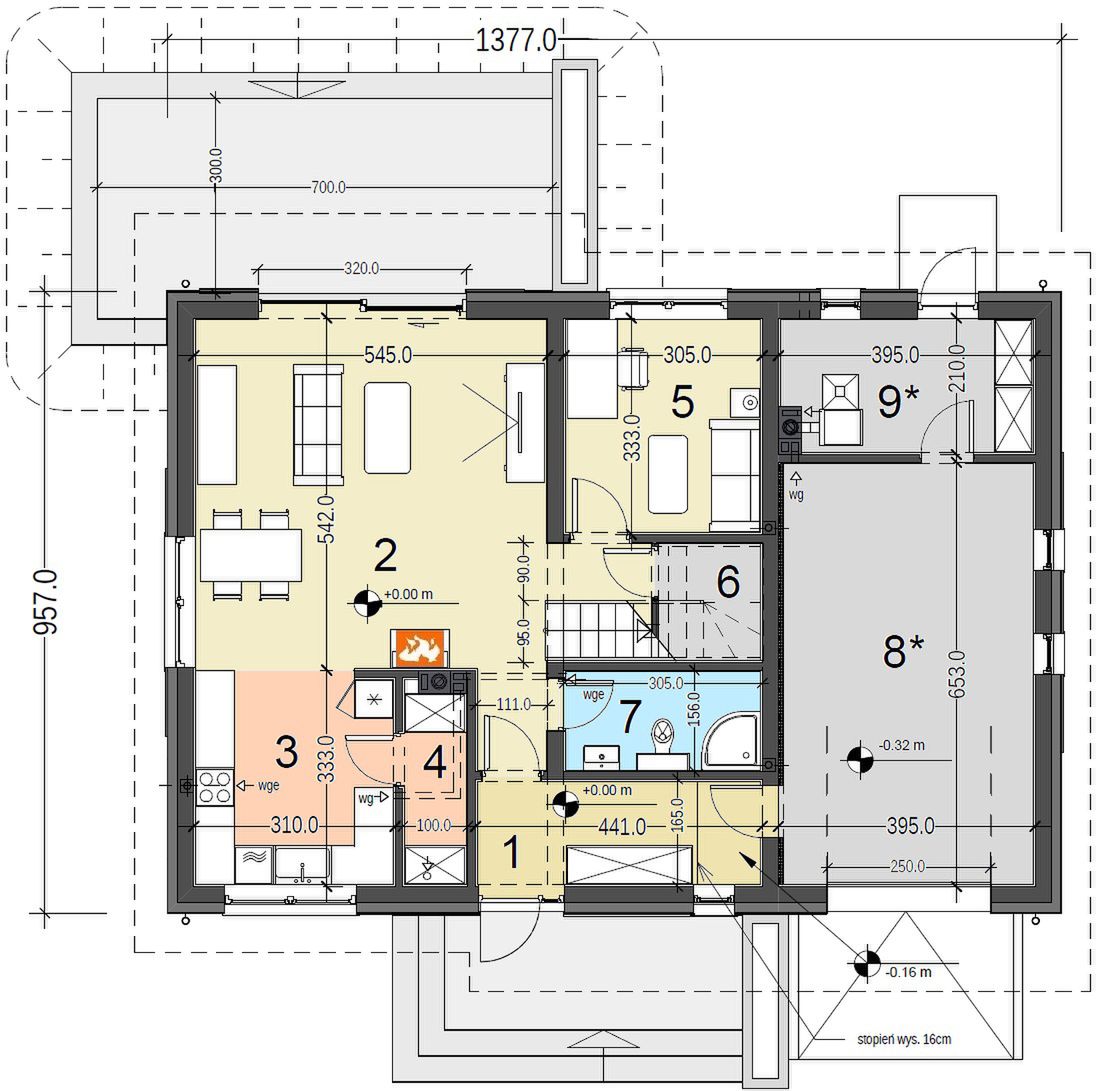

Rzut parteru

Rzut parteru projektu Jaskółka 5 z garażem XL
  • 1. Wiatrołap 7 m²
  • 2. Pokój dzienny + jadalnia 30,80 m²
  • 3. Kuchnia 10 m²
  • 4. Spiżarnia 2,80 m²
  • 5. Pokój 9,80 m²
  • 6. Garderoba 2,20 m²
  • 7. Łazienka 4,50 m²
  • 8. Garaż jednostanowiskowy 25,30 m²
  • 9. Kotłownia 7,80 m²
  • Razem rzut parteru 100,20 m²

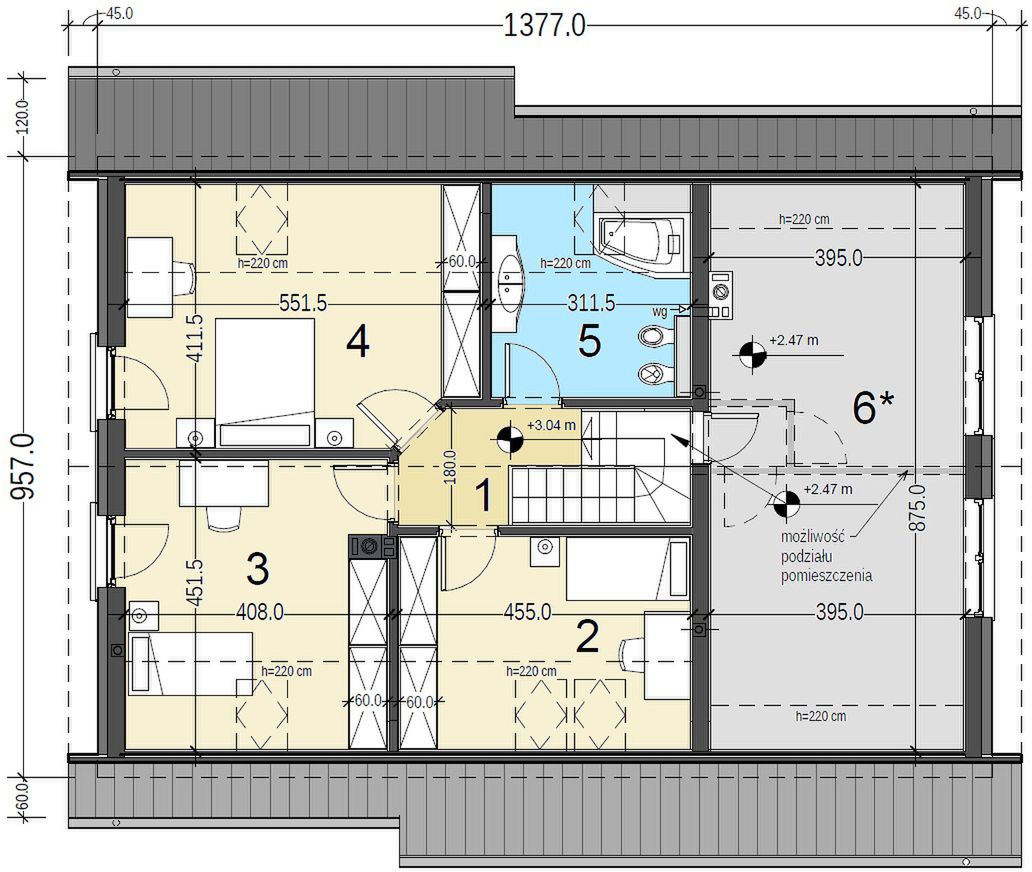

Rzut poddasza

Rzut poddasza projektu Jaskółka 5 z garażem XL
  • 1. Korytarz 3,90 m²
  • 2. Pokój 10,70 m² (14,80 m²)
  • 3. Pokój 14,20 m² (17,80 m²)
  • 4. Pokój 16,50 m² (21,40 m²)
  • 5. Łazienka 7,30 m² (10,10 m²)
  • 6. Strych 31,40 m² (33,60 m²)
  • Razem rzut poddasza 84 m²

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
119,70 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
131,78 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia dachu
215 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,75 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
21,77 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
17,57 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ogrzewanie icon

Pellet w standardzie. Projekt dostępny również w 2 innych wariantach. Wariant 1 z ogrzewaniem na gaz + solar (zapytaj o cenę). Wariant 2 z ogrzewaniem na pompę ciepła „powietrze – woda” + ogrzewanie podłogowe (zapytaj o cenę).

Wentylacja icon

grawitacyjna w standardzie, możliwa wentylacja mechaniczna (dodatek płatny)

Warunki techniczne
Icon WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi zewnętrznych) użytych w projekcie odpowiada nowym wymaganiom obowiązującym od stycznia 2021 roku (WT2021). Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie cementowo-wapiennej lub systemowej. Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm. Strop gęstożebrowy z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa krokwiowo-jętkowa. Budynek, w wersji podstawowej, jest zaprojektowany z pomieszczeniem kotłowni wyposażonej w kocioł ekologiczny na paliwo stałe, biomasę (granulat drzewny – pellet) i spełnia wszystkie wymagania dotyczące WT2021. Istnieje możliwość zamówienia dokumentacji projektowej w wersji ogrzewania gazowego ze wspomaganiem instalacją solarną lub ogrzewania nowoczesną pompa ciepła typu powietrze – woda i ogrzewaniem podłogowym (zapytaj o cenę). Standard energetyczny budynku, w każdej wersji ogrzewania jest w pełni spełniający wymagania WT2021, przegrody spełniają wymagania dla standardu NF40. Projekt pod względem konstrukcyjnym spełnia normy zgodne z Eurokodami.

idesigner background

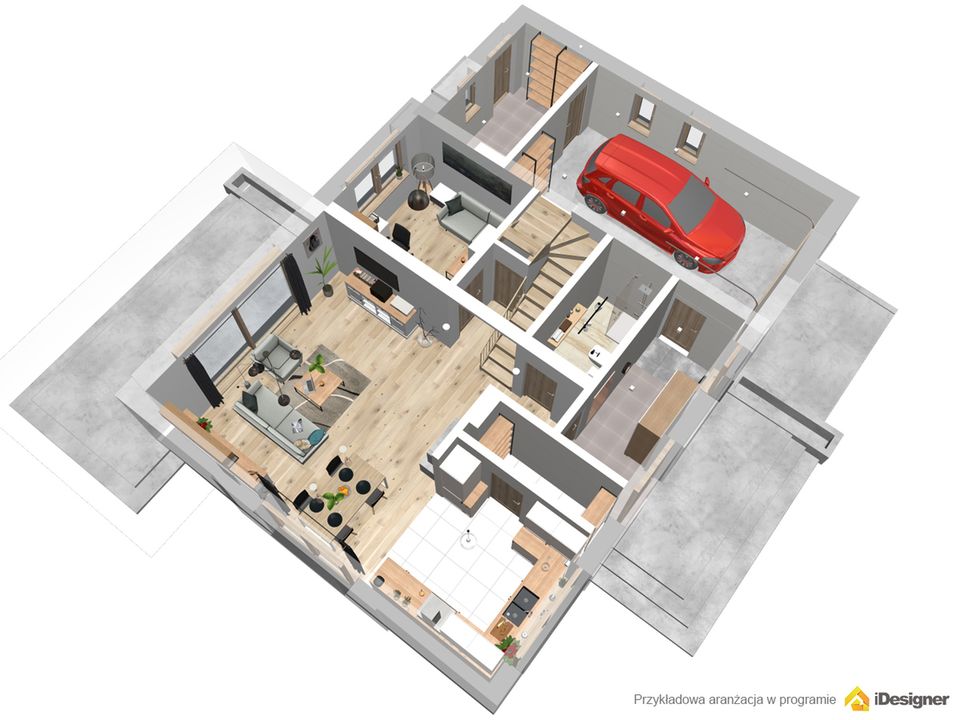

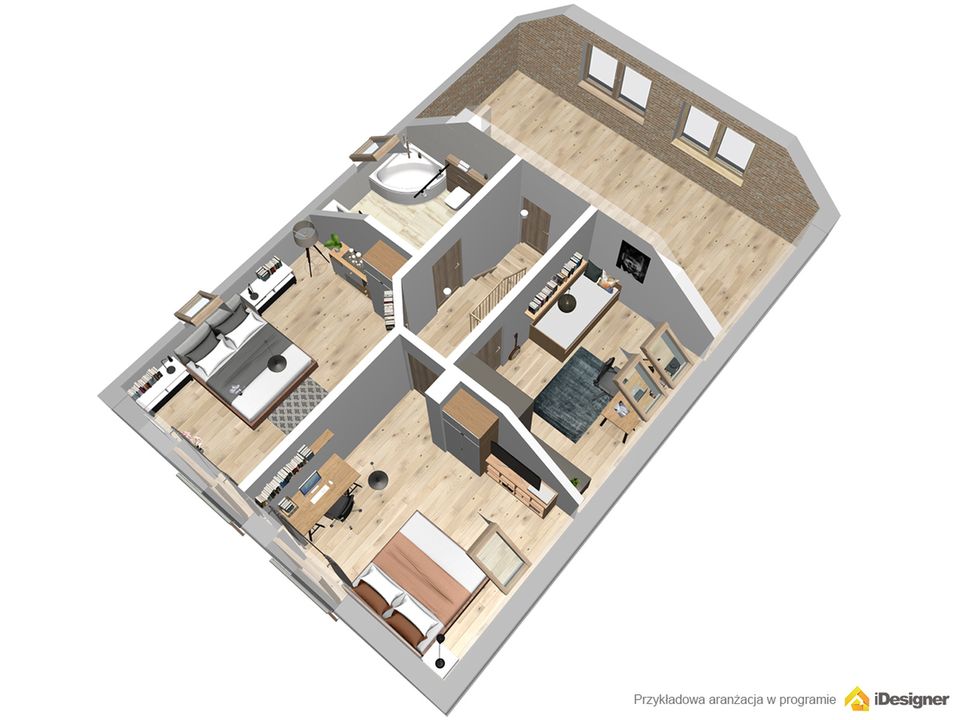

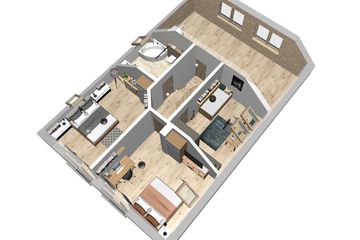

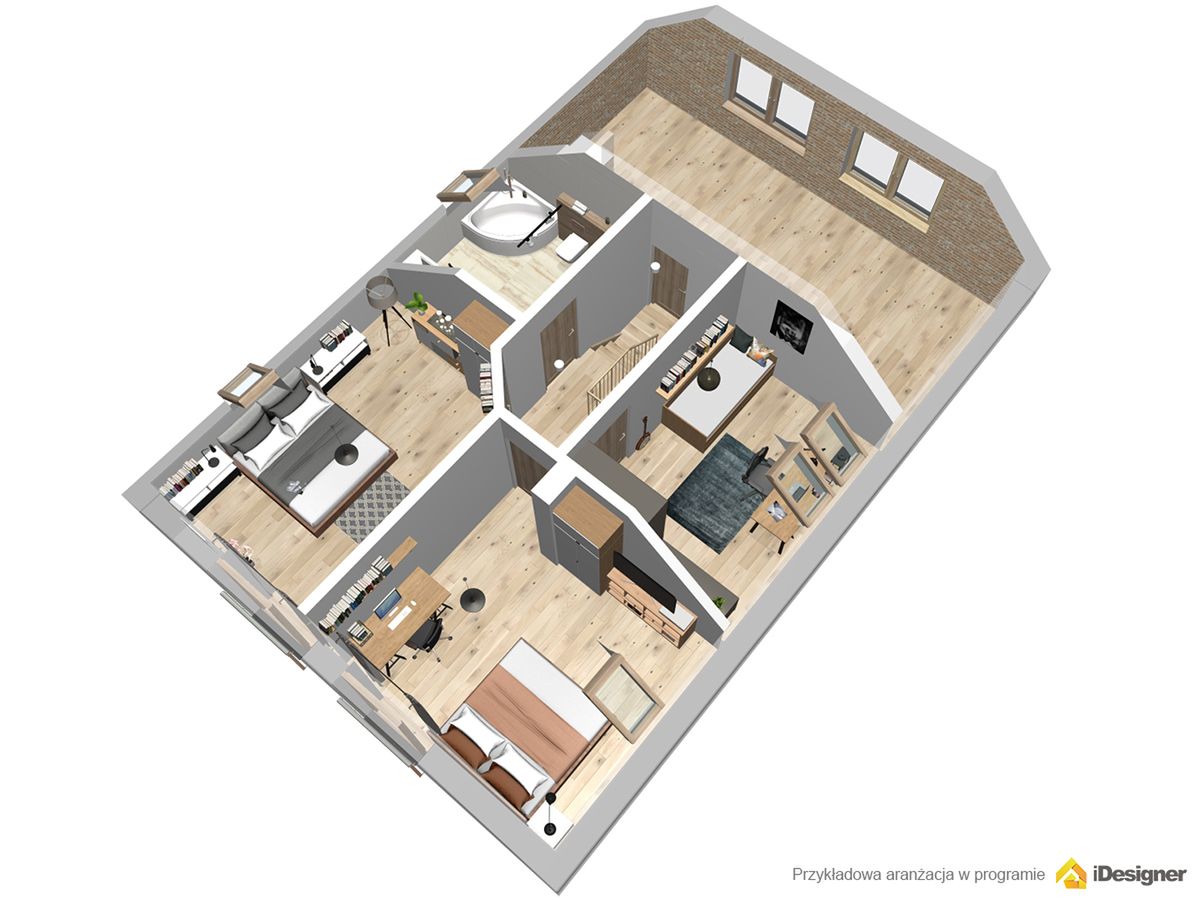

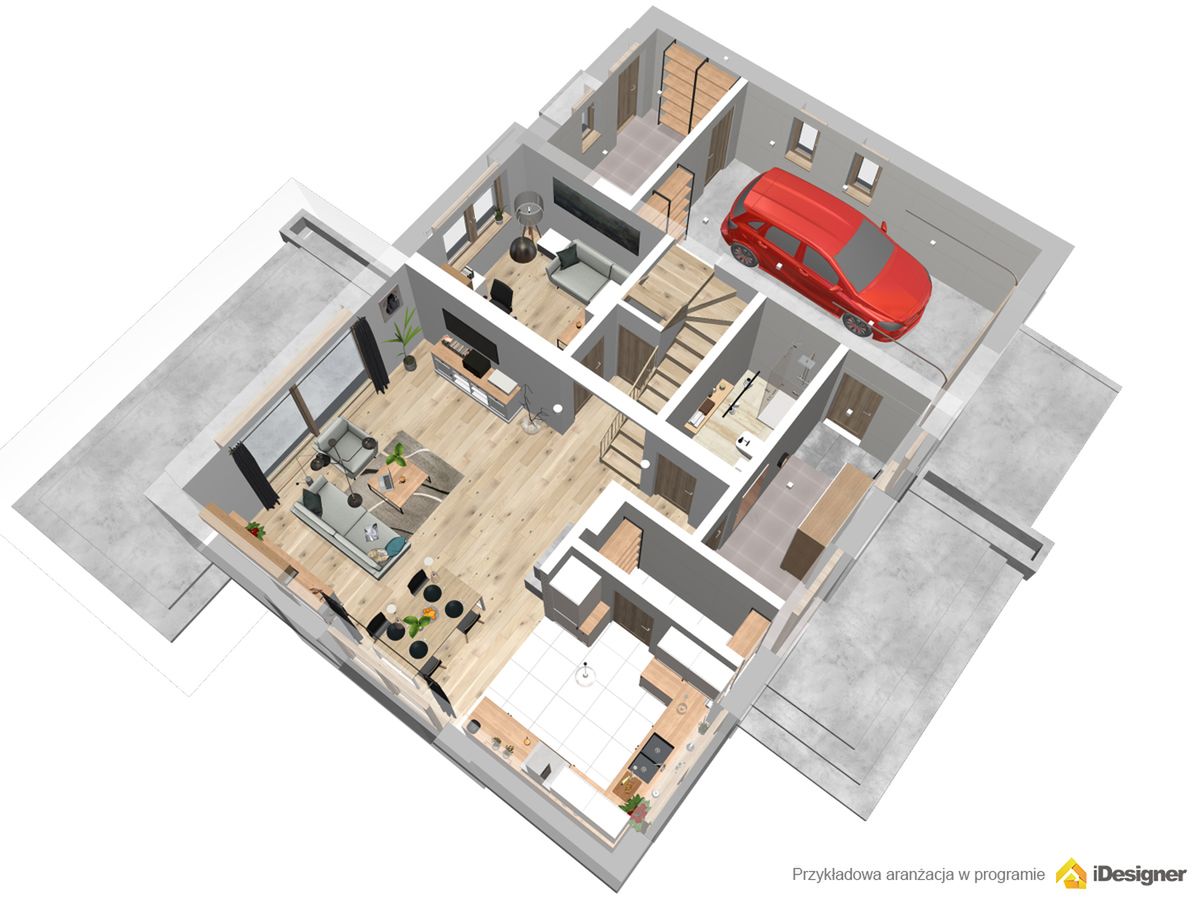

Zobacz wnętrze tego domu z bezpłatną aplikacją iDesigner

creator background

Zaprojektuj dach i elewację tego domu z aplikacją Kreator 3D

Zaprojektuj teraz

Koszty budowy domu Jaskółka 5 z garażem XL

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

Extradodatki w prezencie

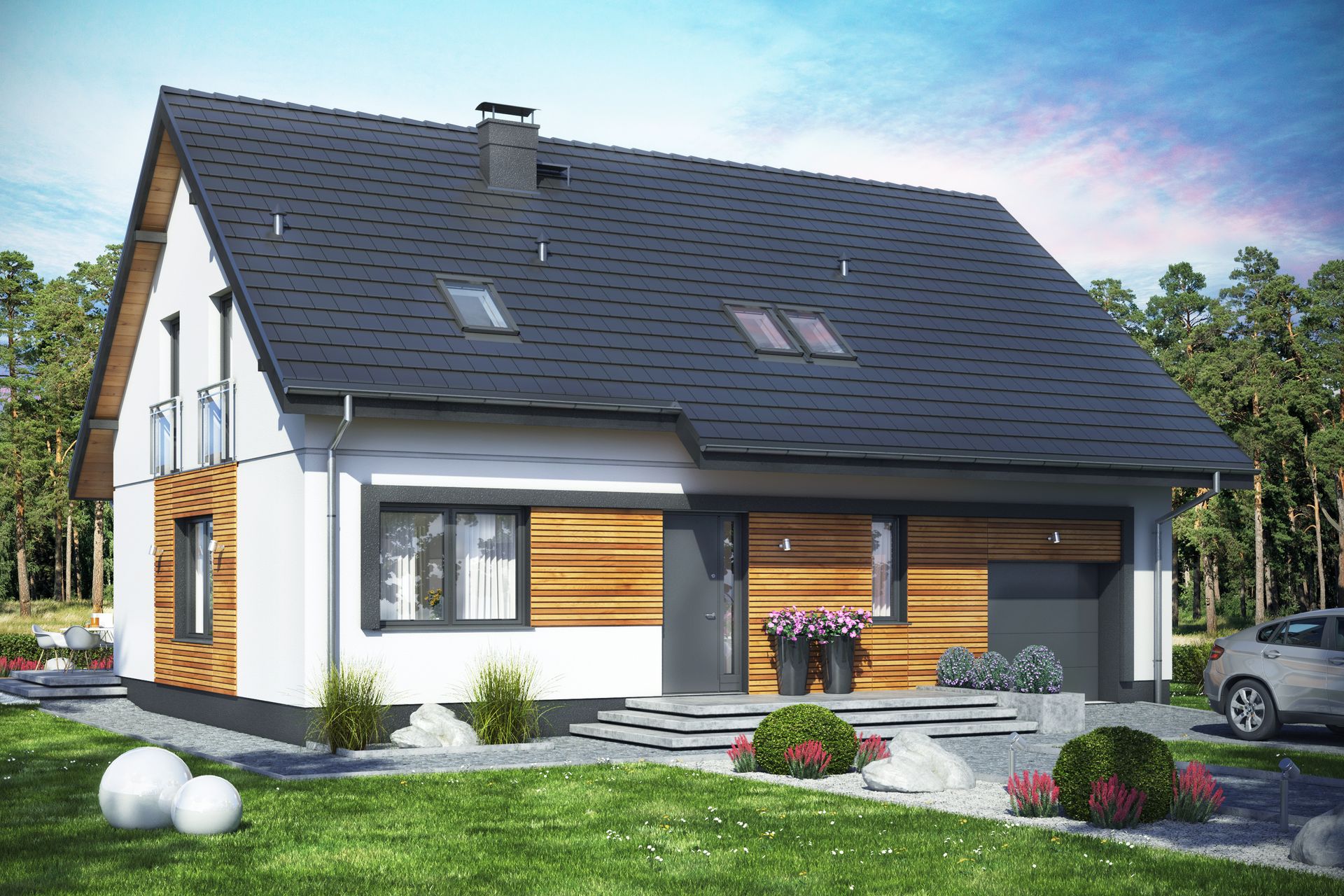

Zdjęcie 1 projektu Jaskółka 5 z garażem XL WRL1061

Projekt domu Jaskółka 5 z garażem XL, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Kosztorys inwestorski 350 zł icon

Częste zmiany cen robocizny i materiałów mogą się bardzo mocno odbić na ostatecznym koszcie wybudowania domu. Dlatego też ważny jest kosztorys, który pozwoli Ci odpowiednio się przygotować do jednej z najważniejszych inwestycji w Twoim życiu. Szacunkowe koszty budowy to ważny punkt odniesienia, który pomoże:

  • rozplanować budżet
  • wybrać rozsądną ofertę wykonania domu
  • zastosować możliwie najlepsze rozwiązania materiałowe
  • zaplanować i śledzić kolejne etapy budowy


Zredukuj szanse na niekontrolowane wydatki i zamów kosztorys.


Kosztorys dostępny wyłącznie przy zakupie z projektem.

Icon Dodatkowy egzemplarz projektu 500 zł icon

Oprócz egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego egzemplarza.


Niejednokrotnie po złożeniu projektu do urzędu pojawia się potrzeba ponownego wglądu do dokumentacji.


Dodatkowy egzemplarz projektu posłuży

  • architektowi adaptującemu
  • projektantowi wnętrz
  • ekipie budowlanej
  • do oszacowania kosztów budowy domu
  • do planowanie budowy

Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.


Uwaga! Dodatkowy egzemplarz dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu. Możesz kupić maksymalnie jeden dodatkowy egzemplarz projektu.


Dodatkowy egzemplarz może być wykorzystany do celów urzędowych.

Icon Wentylacja mechaniczna z rekuperacją 500 zł icon

System wentylacji mechanicznej z rekuperacją to nowoczesna alternatywa dla tradycyjnego systemu wentylacji. Rekuperator umożliwia odzyskiwanie ciepła z powietrza wywiewanego, którym potem ogrzewa powietrze nawiewane do domu. Dodatkowo, cały system filtruje i oczyszcza powietrze z kurzu i pyłów, zapewniając jego czystość i odpowiednie nawilżenie.



Podsumowując zalety, wentylacja mechaniczna z rekuperacją:

  • podnosi standard domu
  • jest bardziej korzystna dla zdrowia i samopoczucia od wentylacji grawitacyjnej
  • sprawia, że dom jest bardziej energooszczędny
  • jest niezależna od warunków atmosferycznych, przez co jest bardziej wydajna i nie przynosi strat ciepła
  • korzystnie wpływa na rachunki ogrzewania domu


Uwaga! Zastosowanie tego systemu może wymagać zmian na etapie adaptacji projektu.

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Jest to najlepszy projekt z modelu „Jaskółka”, budynek jest piękny, przytulny i bardzo funkcjonalny. Dom został precyzyjnie zaprojektowany dla potrzeb 4-ro lub 5-cio osobowej rodziny. Kompaktowa, zwarta bryła domu, oparta na rzucie prostokąta, jest przykryta dwuspadowym dachem o bardzo prostej konstrukcji drewnianej. Dom zaprojektowano dodatkowo z bardzo przestronnym garażem jednostanowiskowym wbudowanym bryłę budynku. Proste i bardzo funkcjonalne wnętrze zakłada strefę dzienną wraz z pokojem gościnnym na parterze oraz w pełni rozkładową strefę nocną na poddaszu. Przestronny, otwierający się na ogród salon z jadalnią dopełniono częściowo zadaszonym tarasem, który doskonale sprawdzi się jako miejsce na letnie posiłki. Nad pomieszczeniem garażu i kotłowni znajduje się duży strych użytkowy który można przeznaczyć na dodatkowy pokój lub pomieszczenie rekreacyjne. W miarę potrzeb, pomieszczenie strychu można podzielić na dwa mniejsze pokoje. Optymalna wysokość ścianki kolankowej (106 cm w części mieszkalnej i 163 cm w części strychu), pozwala na uzyskanie komfortowej powierzchni mieszkalnej na poddaszu i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz nowoczesnych materiałów, takich jak elewacyjna okładzina drewniana, czy szlachetna, gładka dachówka ceramiczna. Ponadczasowa architektura tego niewielkiego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz. Dom jest bardzo ekonomiczny w użytkowaniu i korzystny cenowo w budowie, doskonały w swojej prostocie.

Czytaj więcej

Usytuowanie na działce

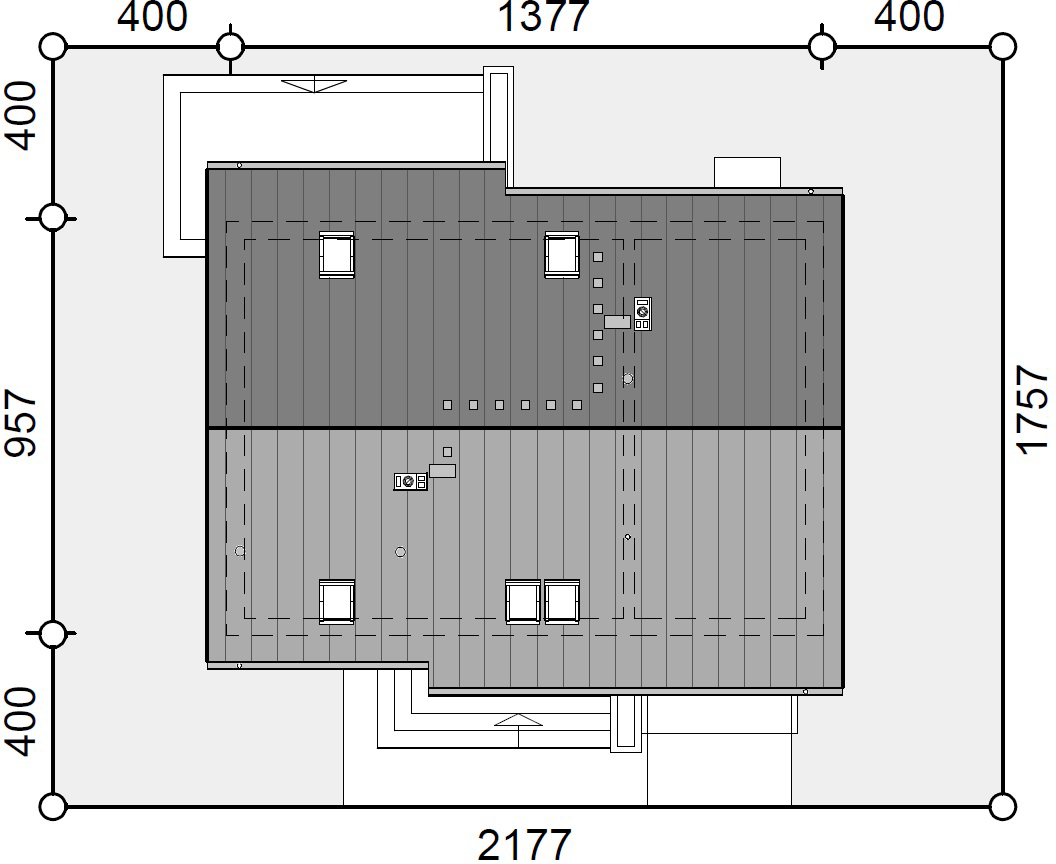

Usytuowanie projektu Jaskółka 5 z garażem XL na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

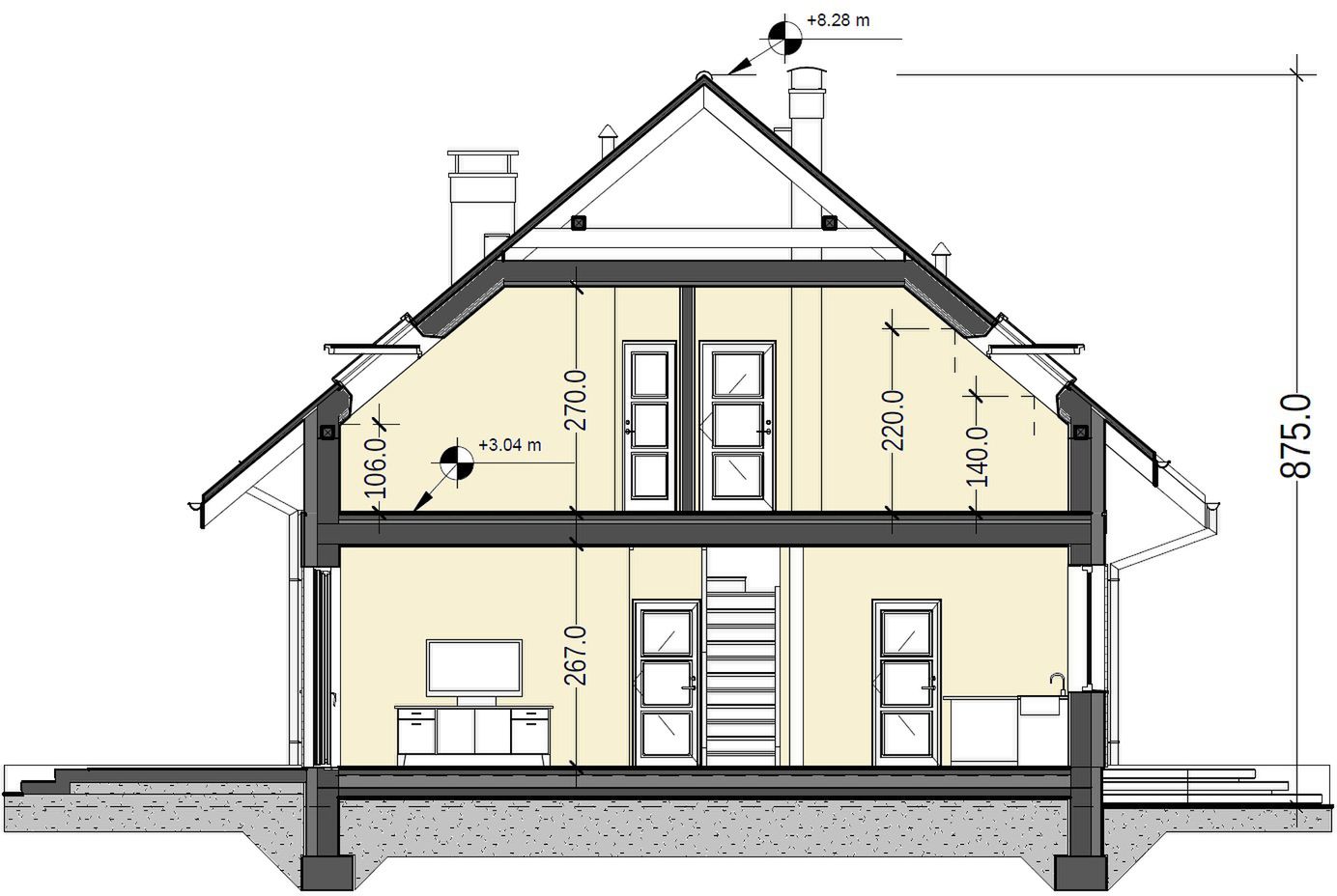

Przekrój pionowy
Przekrój pionowy projektu Jaskółka 5 z garażem XL

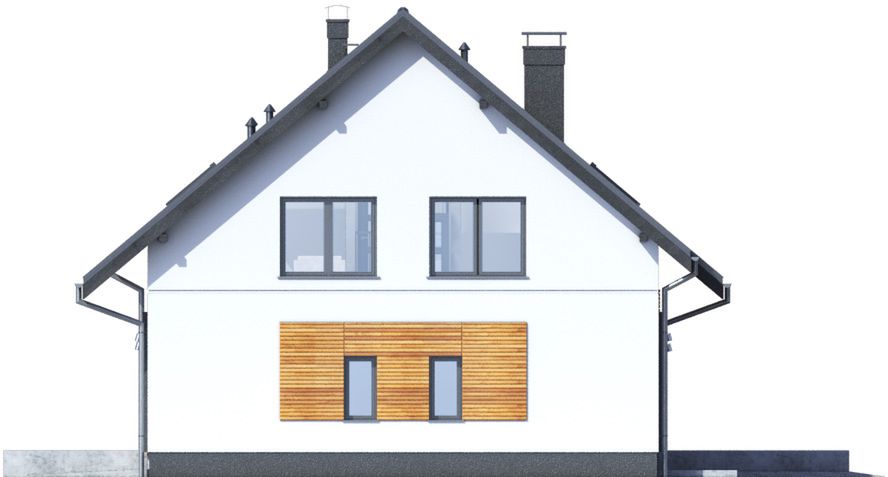

Elewacje

Frontowa
Tylna
Lewa
Prawa

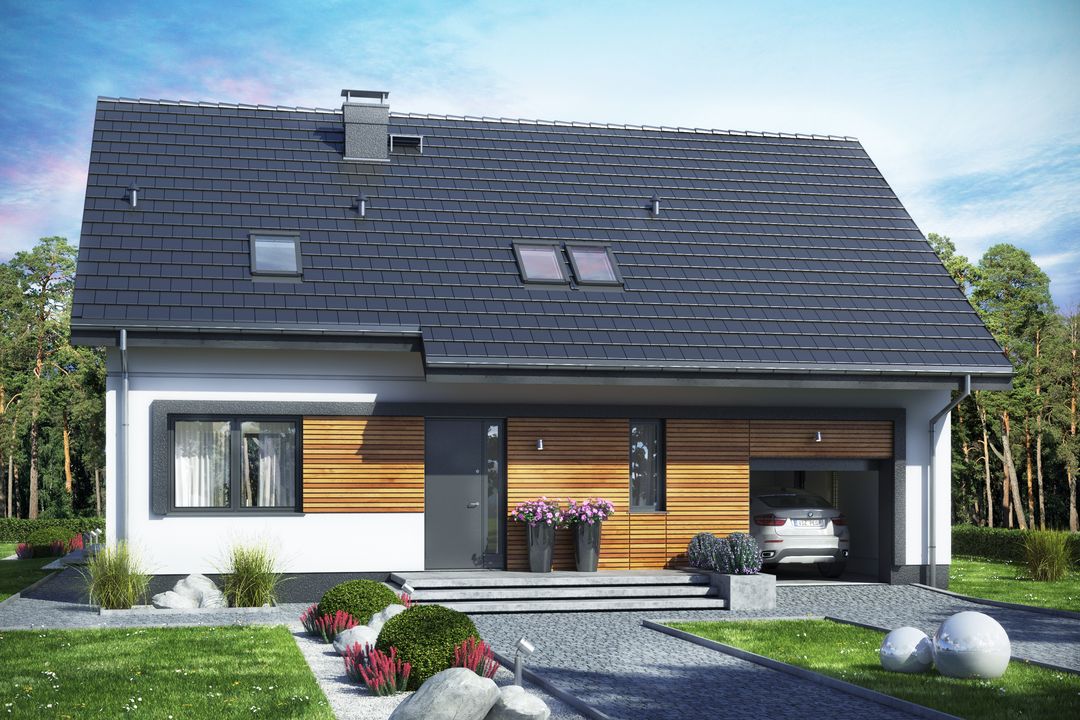

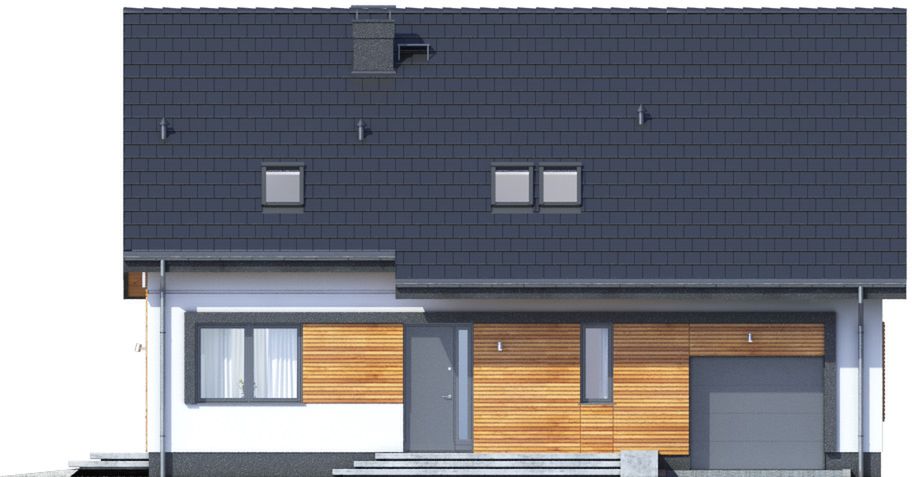

Elewacja frontowa projektu Jaskółka 5 z garażem XL

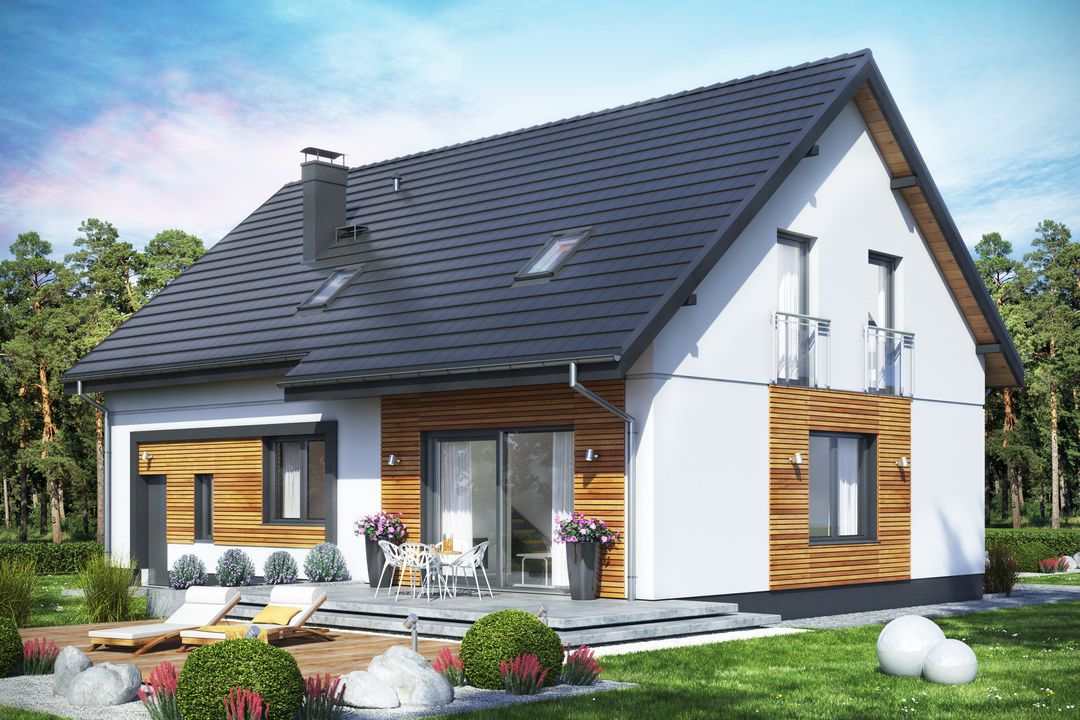

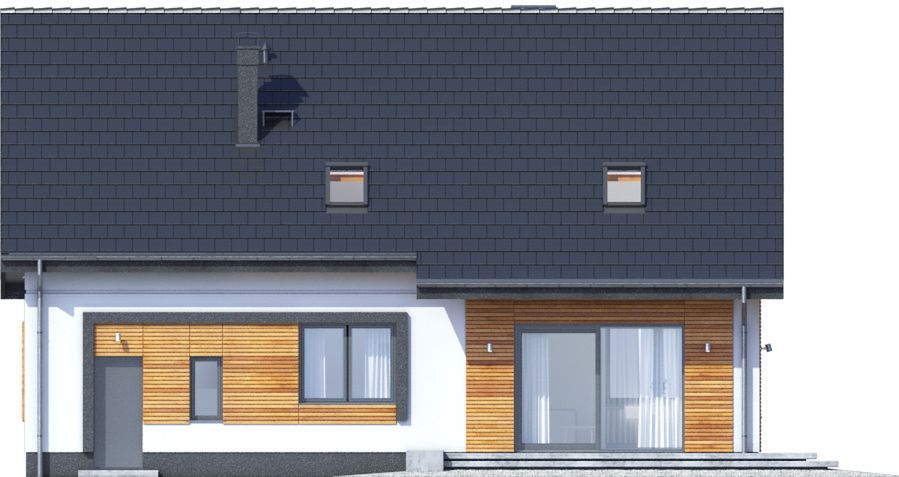

Elewacja tylna projektu Jaskółka 5 z garażem XL

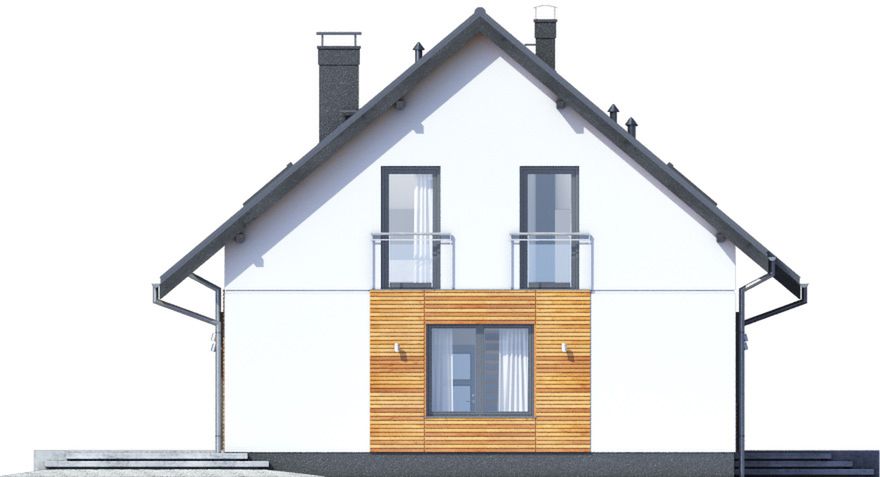

Elewacja lewa projektu Jaskółka 5 z garażem XL
Elewacja prawa projektu Jaskółka 5 z garażem XL
Autor: Lelo Design
