Projekt domu z poddaszem TRYPOLIS 5 szkielet drewniany z dachem dwuspadowym, tarasem
Czytaj więcejProjekt domu Trypolis 5 szkielet drewniany SLN2820
Dodano!
Dodano!
KUP TEN PROJEKT
Szczegóły
Rzut parteru
- 1. Wiatrołap 4,25 m²
- 2. Korytarz 6,65 m²
- 3. Pomieszczenie gospodarcze 1,19 m²
- 4. Kuchnia + jadalnia 12,60 m²
- 5. Pokój dzienny 19,28 m²
- 6. Łazienka 5,95 m²
- 7. Kotłownia + pralnia 10,93 m²
- 8. Pokój 12,53 m²
- Razem rzut parteru 73,38 m²
- 1. Korytarz 3,50 m²
- 2. Łazienka 9,07 m² (12,73 m²)
- 3. Pokój 11,23 m² (16,44 m²)
- 4. Pokój 16,21 m² (22,98 m²)
- 5. Pokój 13,67 m² (19,77 m²)
- Razem rzut poddasza 53,68 m²
Projekt domu Trypolis 5 szkielet drewniany SLN2820
| Powierzchnia użytkowa: | 127,05 m² |
|---|---|
| Pokoje (bez salonu): | 4 |
| Stanowiska garażowe: | 0 |
| Łazienki + toalety: | 2 |
| Kąt nachylenia dachu: | 40° |
| Min. szer. i dł. działki: | 16,3 x 18,70 m |
| Konstrukcja: | Szkieletowa |
Cena projektu:
3 699 zł
Projekt jest dostępny
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Opłata za połączenie wg taryfy operatora.
Tylko w Extradom.pl
Sprawdź, dlaczego warto kupić u nas
Dokumentacja projektowa zgodna z WT2021
10% rabatu do LEROY MERLIN
GRATIS
Przydatne Extradodatki
GRATIS
100 dni na wymianę, 30 dni na zwrot
Gwarancja najniższej ceny
Darmowa dostawa paczkomatem lub kurierem
Bezpłatne pozwolenie na zmiany w projekcie
Rzuty

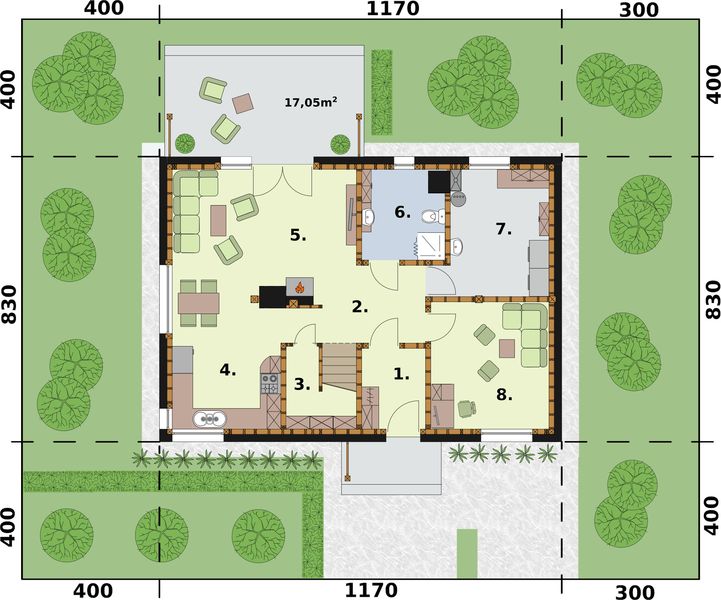

Jak wygląda proces zmianRzut parteru - 73,38 m²
- 1. Wiatrołap 4,25 m²
- 2. Korytarz 6,65 m²
- 3. Pomieszczenie gospodarcze 1,19 m²
- 4. Kuchnia + jadalnia 12,60 m²
- 5. Pokój dzienny 19,28 m²
- 6. Łazienka 5,95 m²
- 7. Kotłownia + pralnia 10,93 m²
- 8. Pokój 12,53 m²
- Razem rzut parteru 73,38 m²

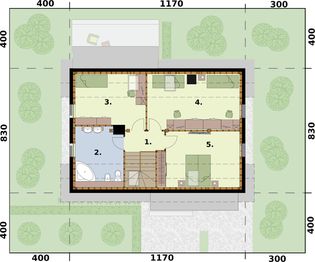

Rzut poddasza - 53,68 m²
- 1. Korytarz 3,50 m²
- 2. Łazienka 9,07 m² (12,73 m²)
- 3. Pokój 11,23 m² (16,44 m²)
- 4. Pokój 16,21 m² (22,98 m²)
- 5. Pokój 13,67 m² (19,77 m²)
- Razem rzut poddasza 53,68 m²
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
Warianty projektu (18)
Podobne projekty (574)
Zobacz wszystkie
Energooszczędność
Obniż koszty eksploatacji domu o pow. użytkowej 127,05 m²
Ogrzewanie
i prąd OZE
-
+
-
+
Wybierz rozwiązania OZE
Szacunkowy roczny koszt ogrzewania i energii elektrycznej Jak liczymy
0 zł
Oszczędzasz
0 zł
0 zł
Dom bez OZE
Ogrzewanie gazowe
Dom z OZE
Partnerem kalkulatora jest
Elewacje
Frontowa
Tylna
Lewa
Prawa
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
127,05 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
97,11 m²
Powierzchnia całkowita
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.
217,48 m²
Powierzchnia dachu
160 m²
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
40°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
7,96 m
Szerokość elewacji
8,30 m
Długość elewacji
11,70 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
16,30 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
18,70 m
Energooszczędność
Czym jest OZE (Odnawialne Źródło Energii)?
Ogrzewanie główne
Gazowe - szczegóły
Interesuje Cię inne źródło ogrzewania? Wyślij zapytanie lub zadzwoń do doradcy
Wentylacja
Grawitacyjna - szczegóły
Warunki techniczne
Projekt zgody z WT 2021
Więcej szczegółów
Technologia i konstrukcja
Konstrukcja
Szkieletowa
Systemy okienne
Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.
Wyceń okna za darmo
Okna dachowe
Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!
Sprawdź szczegóły
Opis szczegółowy
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy i wieńce z betonu klasy C20/25 (dawne B25) i stali RB 500W (A) oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, słupy drewniane, dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej, płatwiowo-kleszczowej. Drewno użyte do wykonania konstrukcji powinno być klasy co najmniej C-24 i o wilgotności nie większej niż 18%.
Gotowe domy modułowe (96)
Zobacz wszystkie
Stan deweloperski nawet w 6 miesięcy • Gwarancja stałej ceny
Opis projektu
Informacje dodatkowe
Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
