Projekt domu Tokio II DCP190a

Odbicie lustrzane

Projekt domu Tokio II DCP190a

Specyfikacja projektu:

  • Kod projektu:

    WOB1041

  • Powierzchnia użytkowa:

    128,83 m²

  • Pokoje (bez salonu):

    4

    Łazienki + toalety:

    2

  • Stanowiska garażowe:

    2

  • Min. szerokość działki:

    18,40 m

  • Koszt budowy (stan surowy zamknięty):

    254 300 zł

Cena projektu: 3 170 zł

icon Extra dodatki o wartości 3349 zł icon
  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny Poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
  • Poradnik "Jak budować dom" - wersja elektroniczna
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Projekt, wraz ze wszystkimi dodatkami, za darmo dostarczy Ci Poczta Polska. Możesz wybrać dostawę Kurierem DPD - jej koszt uzależniony jest od wybranego sposobu płatności.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

Odbicie lustrzane
Rzut parteru
Rzut poddasza

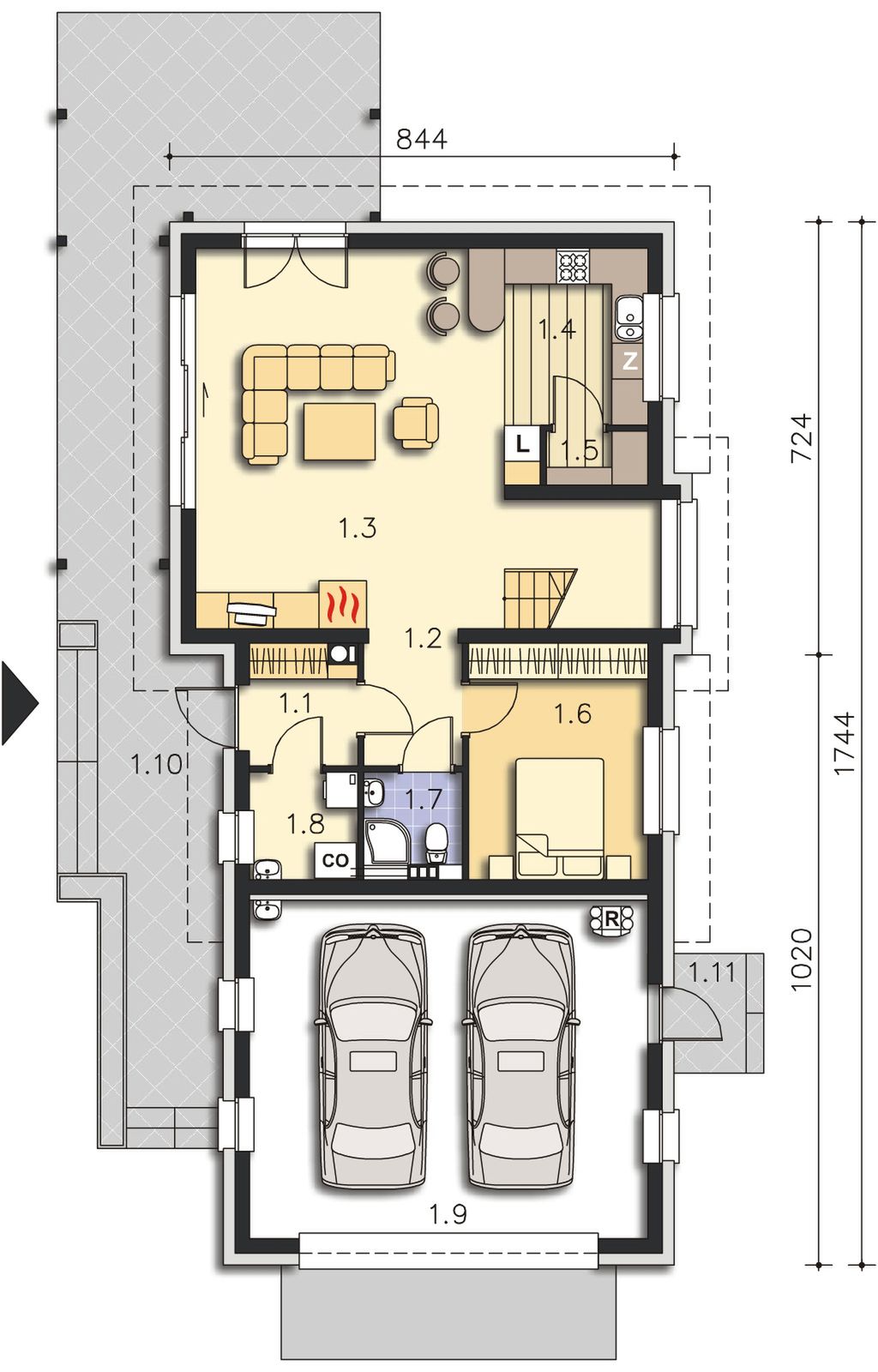

Rzut parteru projektu Tokio II DCP190a
Odbicie lustrzane
  • 1. Wiatrołap 3,48 m2
  • 2. Hall 3,37 m2
  • 3. Pokój dzienny 36,19 m2
  • 4. Kuchnia 7,62 m2
  • 5. Spiżarnia 1,49 m2
  • 6. Pokój 11,73 m2
  • 7. Łazienka 2,56 m2
  • 8. Kotłownia 3,20 m2
  • 9. Garaż dwustanowiskowy 37,33 m2
  • 10. Taras
  • 11. Taras
  • Razem 106,97 m2

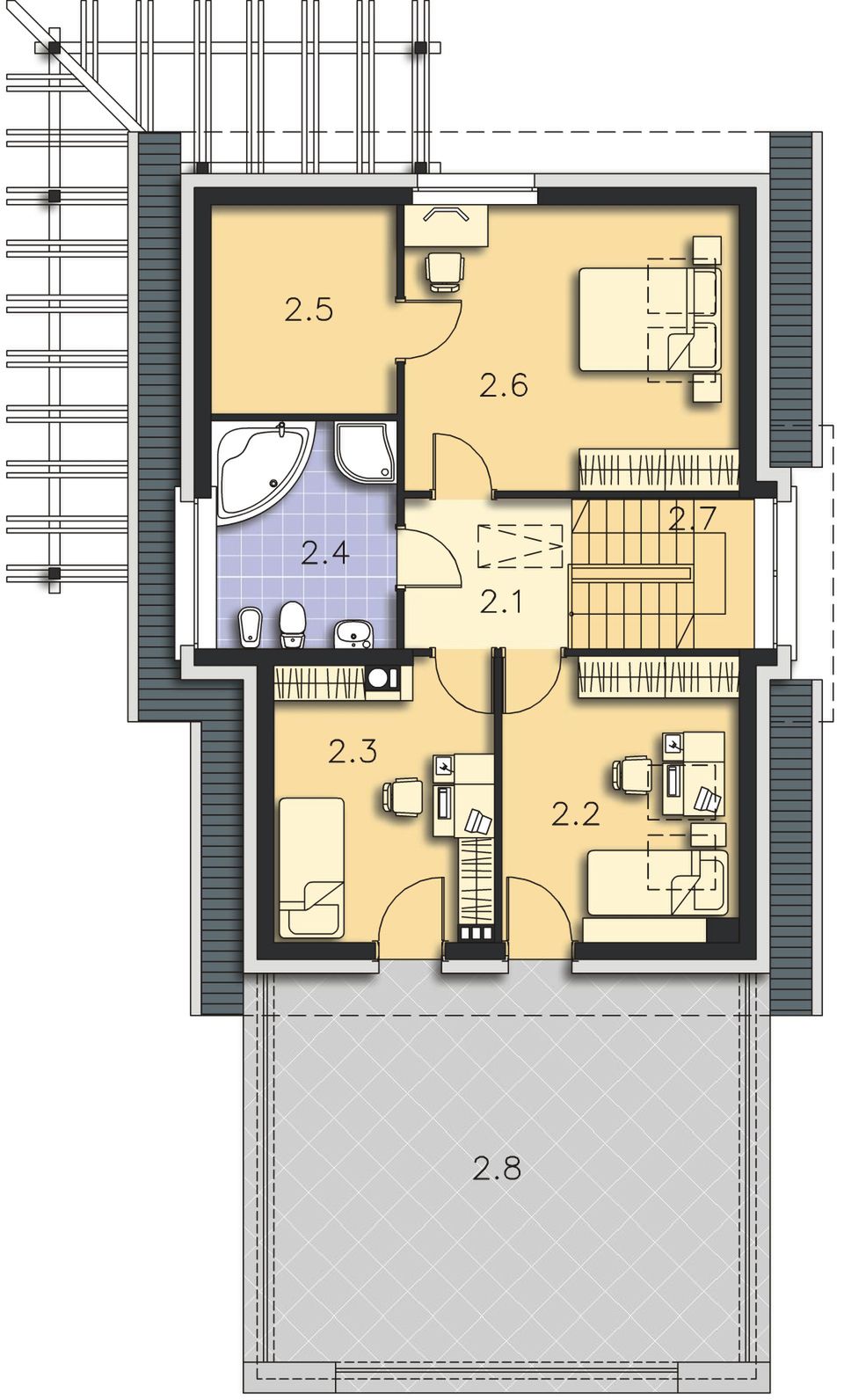

Rzut poddasza projektu Tokio II DCP190a
Odbicie lustrzane
  • 1. Korytarz 5,18 m2
  • 2. Pokój 9,95 m2
  • 3. Pokój 11,33 m2
  • 4. Łazienka 6,37 m2
  • 5. Garderoba 5,06 m2
  • 6. Pokój 15,67 m2
  • 7. Schody 5,63 m2
  • 8. Taras
  • Razem 59,19 m2

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
128,83 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Wysokość ściany kolankowej
0,71 m
Cena przy zakupie z projektem icon

Wysokość ściany podpierającej dach. Jej wysokość wpływa na powierzchnię użytkową kondygnacji, na której się znajduje.

Powierzchnia zabudowy
139,19 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
226,06 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura brutto
781 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
45 °
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,66 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
18,40 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Euco
31,01 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Technologia: domu energooszczędnego. Ściany zewnętrzne: Ściana dwuwarstwowa z betonu komórkowego lub cegły silikatowej grubości 44 cm o wsp. Uo = 0,12 - 0,14 W/m²K (24 cm ściana murowana + 20 cm styropian „Termo Organika”, o wsp. λ=0,033 W/mK) Fundamenty: Tradycyjne żelbetowe ławy fundamentowe, ściany fundamentowe z bloczków betonowych M6, posadzka na płycie żelbetowej wspartej na ścianach fundamentowych. Izolacja od gruntu: posadzki na płycie z twardego nienasiąkliwego styropianu gr 20cm; dodatkowo izolacja ścian fundamentowych przy pomocy bloczków izolacyjnych izomur. Ściany wewnętrzne: nośne j.w. w zależności od zastosowanej technologii ścian zewnętrznych działowe szkieletowe okładane płytami gipsowo kartonowymi Strop: Gęstożebrowy typu Teriva. Konstrukcja dachu: Tradycyjna więźba drewniana wykonana metodą ciesielską Pokrycie dachowe: Dachówka cementowa, „Braas” (Monier) Schody: Schody wewnętrzne drewniane na drewnianych belkach policzkowych. Można zastosować schody gotowe kupowane wg wysokości i montowane przez specjalistyczną firmę. Elewacje: tynki silikonowe lub akrylowe, podmurówki wykończone np. płytką klinkierową, szczyty i wstawki z drewna lub tynkowane. Instalacje: grzewcza i przygotowania ciepłej wody użytkowej: gazowa z zastosowaniem kotła kondensacyjnego typu Vitodens 200 (Viessmann) instalacje c.o. z zast. systemów „Purmo” instalacja wentylacji mechanicznej z rekuperacją z zastosowaniem rozwiązań firmy „Rekuperatory” opcjonalnie gruntowy wymiennik ciepła „Awadukt thermo” firmy „REHAU” ogrzewanie podłogowe łazienek - elektryczna meta grzejna Izolacje termiczne: izolacje ścian ze styropianu Platinum Plus „Termo Organika” gr. 20 cm izolacje podłogi na gruncie ze styropianu Podłoga Gold Plus „Termo Organika” gr. 20 cm izolacje dachu między krokwiami z wełny „Isover” Super Mata gr. 20 cm + oraz pod krokwie wełna „Isover” Multimax 30 gr. 10 cm oraz opcjonalnie dachowe elementy styropianowe systemu thermodom, do krycia dachówką, jako dodatkowa warstwa izolacji izolacje okien i drzwi - ciepły montaż Kominy: W technologii Schiedel. Stolarka okienna i drzwiowa: Okna PVC- Uf = 0,96 - 1,0 W/(m²K), Schüco Corona SI 82 - Uf = 1,0 - 1, 1 W/(m²K), Schüco Alu Inside - Uf = 0,90 W/(m²K)Okna połaciowe firmy „Fakro” - FTT Thermo o wsp. Uo = 0,5 W/m²K dla szyb i Uo = 0,94 W/m²K dla ramy, wsp. gn = 0,62.Drzwi zewnętrzne firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K.Brama garażowa firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K. Uwaga! Ten projekt zawiera projekt instalacji rekuperacji!

Koszt budowy domu

Całkowity koszt budowy domu
254 300 zł
  • Stan zerowy

    15-35%

  • Stan surowy otwarty

    50-70%

  • Stan surowy zamknięty

    10-15%

15-35%

Stan zerowy
Szacunkowe koszty obejmujące prace ziemne, materiały oraz robociznę związaną z budową fundamentów/piwnic.

50-70%

Stan surowy otwarty
Szacunkowe koszty obejmujące budowę elementów nośnych, jak ściany oraz słupy, a także konstrukcji dachu wraz z pokryciem.

10-15%

Stan surowy zamknięty
Szacunkowe koszty zawierające prace wykonywane w ramach stanu surowego otwartego powiększone o montaż drzwi, okien oraz ewentualnych bram garażowych.

Koszty budowy domu Tokio II DCP190a

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

W cenie otrzymasz

Zdjęcie 1 projektu Tokio II DCP190a WOB1041

Projekt domu Tokio II DCP190a, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extra dodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
  • Poradnik "Jak budować dom" - wersja elektroniczna

    gratis!
Przejdź na stronę ze szczegółami

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Budynek Tokio II DCP190a został stworzony na wzór cieszącego się popularnością projektu Tokio DCP190. W przeciwieństwie do podstawowej wersji projekt ma więcej stanowisk garażowych. Projekt domu Tokio II DCP190a to ciekawa propozycja dla osób posiadających średniej szerokości działkę. Dom posiada prostą bryłę, przez co jest tani w budowie. Projekt ma usytuowaną kalenicę prostopadle do drogi, co jest ważne z punktu widzenia warunków zabudowy na danym terenie. Dom został stworzony do zabudowy wolnostojącej. Autor projektu przewidział garaż dwustanowiskowy wysunięty do przodu. Jest to również doskonała propozycja dla osób szukających domu z dachem dwuspadowym, dzięki czemu jest to tanie i proste rozwiązanie. Wejście do budynku skierowane jest od południa, co jest istotnym rozwiązaniem dla osób, posiadających działkę z wjazdem od tej strony. Projekt Tokio II DCP190a to dom parterowy z poddaszem użytkowym, co sprawia, że strefa dzienna i nocna są od siebie wyraźnie oddzielone. Autor projektu przewidział w nim ciekawie prezentującą się strefę dzienną. Tworzy ją między innymi funkcjonalna kuchnia, którą każdy Inwestor swobodnie dostosuje do swoich potrzeb. Zwolenników praktycznych rozwiązań niewątpliwie ucieszy fakt, iż przewidziano także miejsce na spiżarkę. Dodatkowo w salonie przewidziano kominek, nadający wnętrzu niepowtarzalny klimat. Większa rodzina z pewnością doceni fakt, iż na każdej kondygnacji znajduje się w pełni funkcjonalna łazienka. Cztery sypialnie doskonale sprawdzą się w przypadku 4-6 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Taras jest idealnym miejscem do organizowania rodzinnych spotkań i chwili relaksu. Projekt powstał z myślą o Inwestorach, którzy planują zbudować dom w technologii murowanej. Jego wygląd zewnętrzny uwydatnia cechy charakterystyczne dla stylu nowoczesnego i pod względem wizualnym spełni nawet wysoko postawione oczekiwania.

Czytaj więcej

Usytuowanie na działce

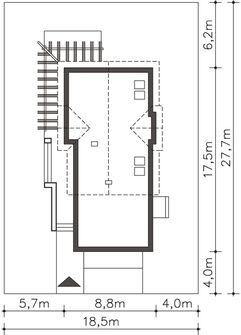

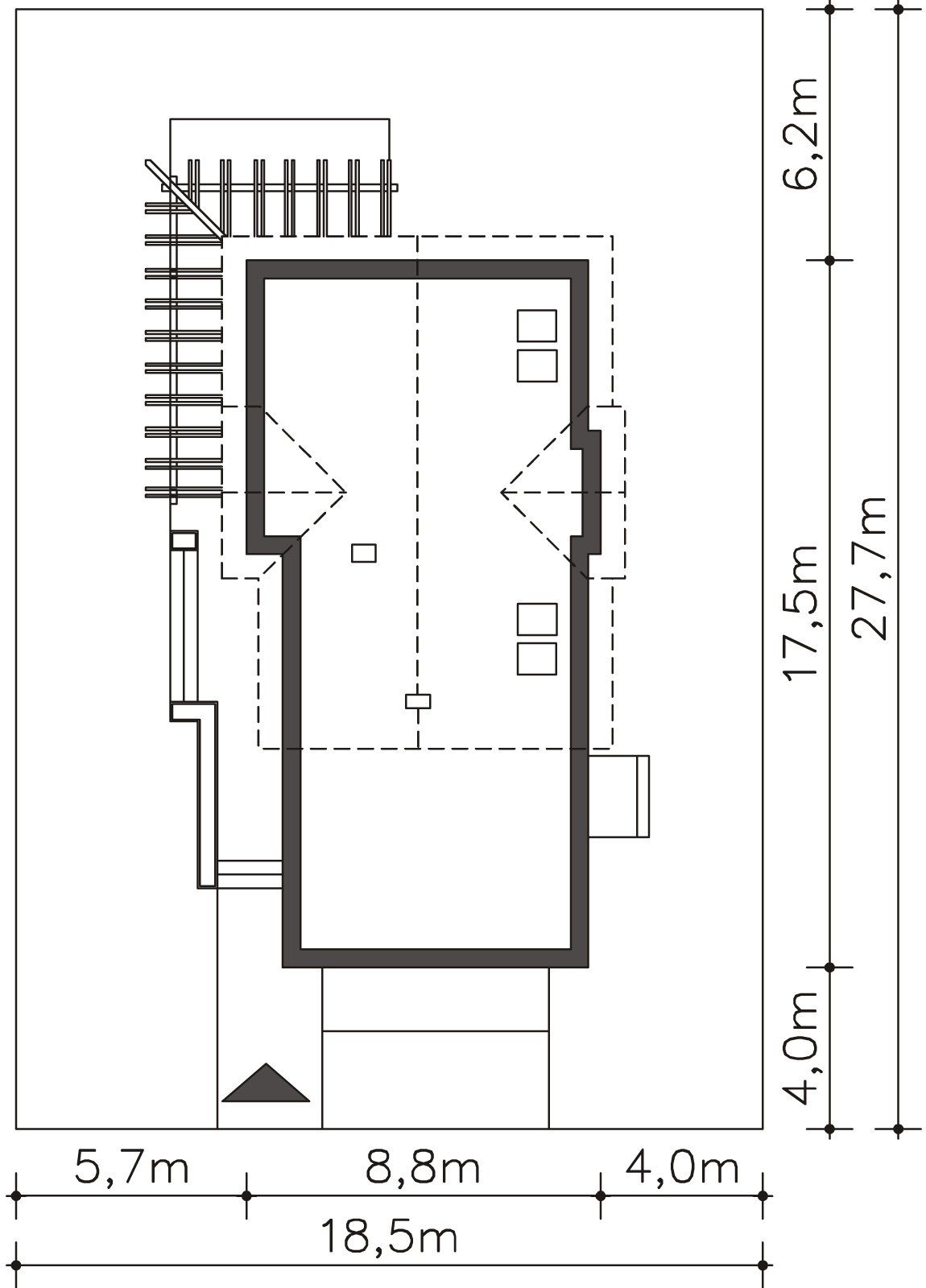

Usytuowanie projektu Tokio II DCP190a na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

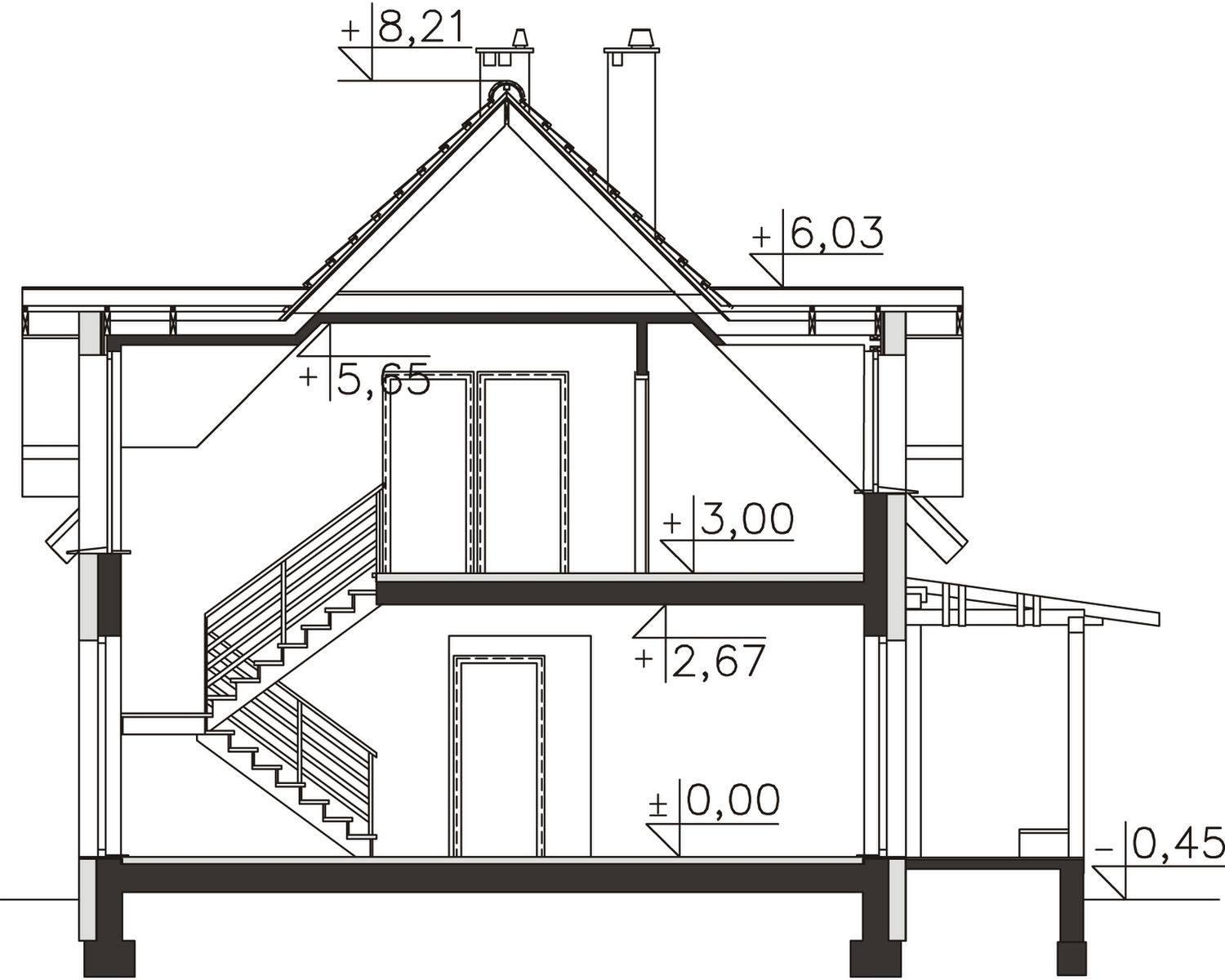

Przekrój pionowy
Przekrój pionowy projektu Tokio II DCP190a

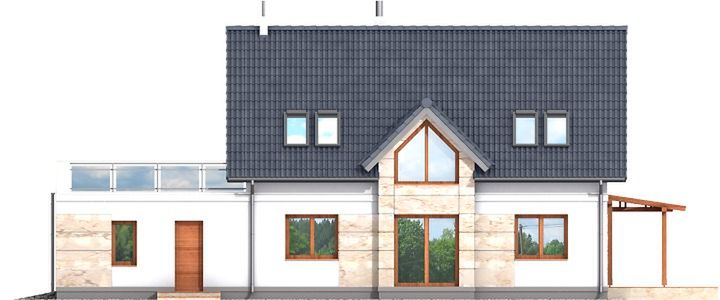

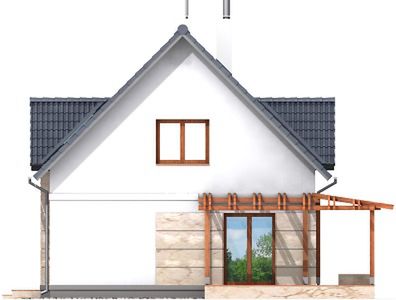

Elewacje

Frontowa
Tylna
Lewa
Prawa

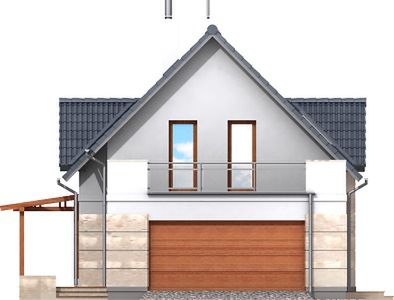

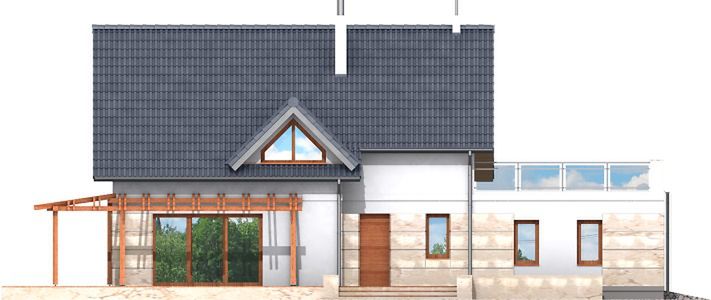

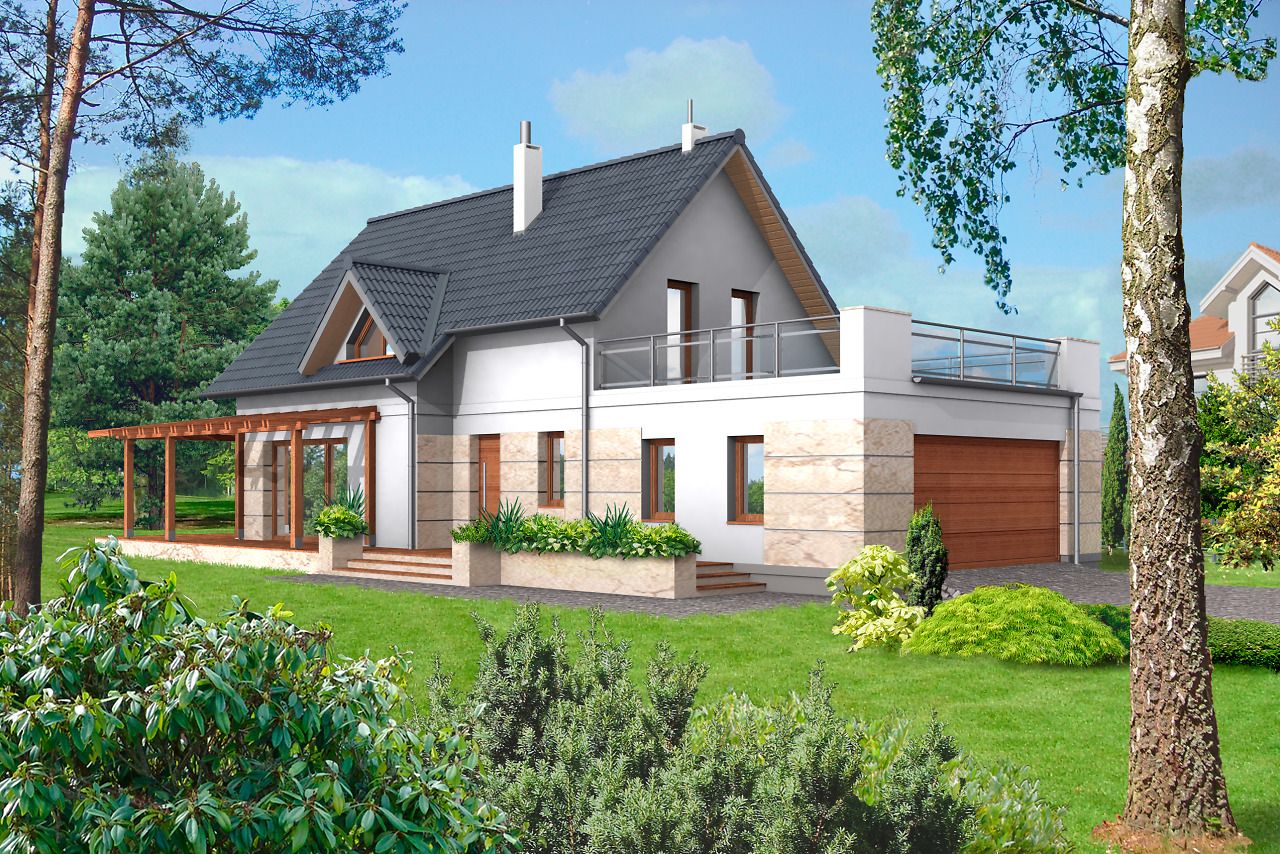

Elewacja frontowa projektu Tokio II DCP190a

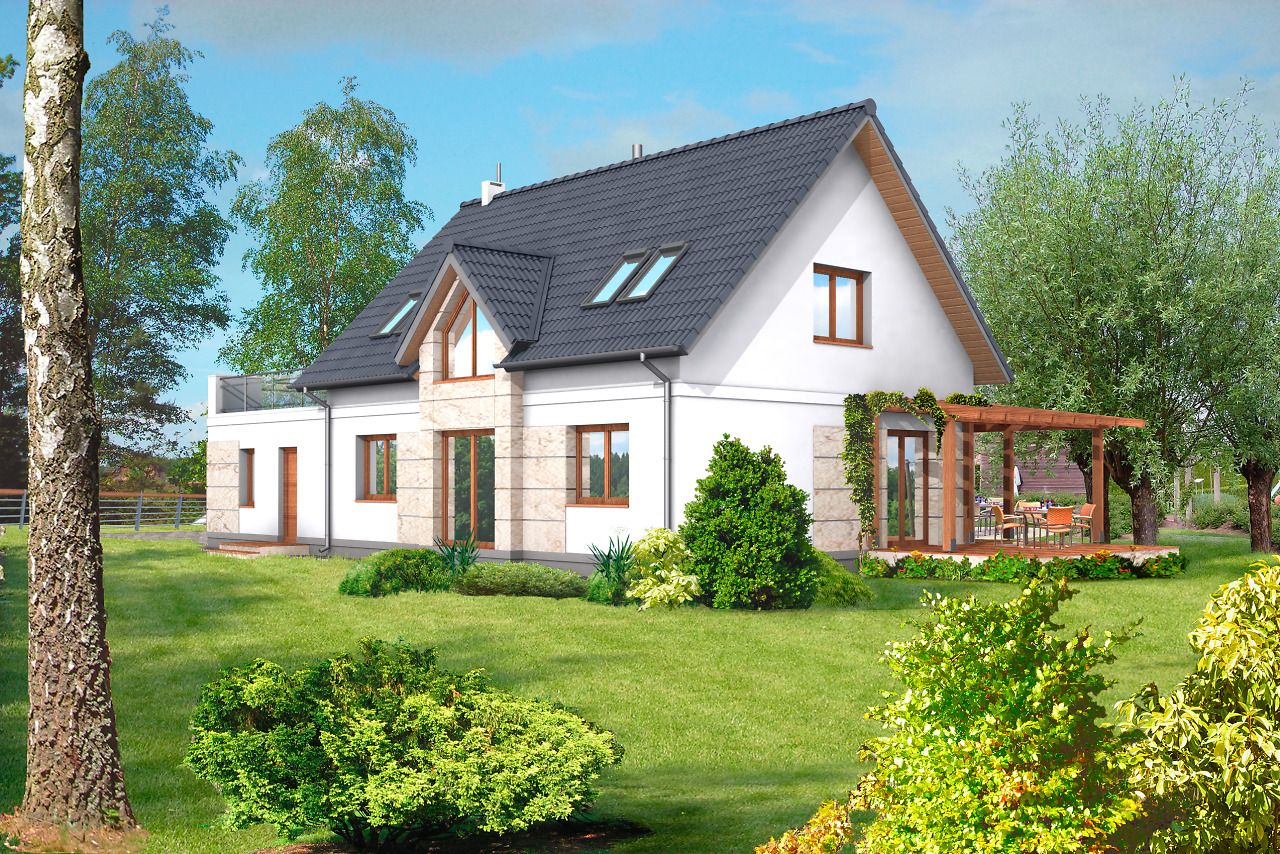

Elewacja tylna projektu Tokio II DCP190a
Elewacja lewa projektu Tokio II DCP190a
Elewacja prawa projektu Tokio II DCP190a
