Projekt domu Tokio DCP190

Odbicie lustrzane

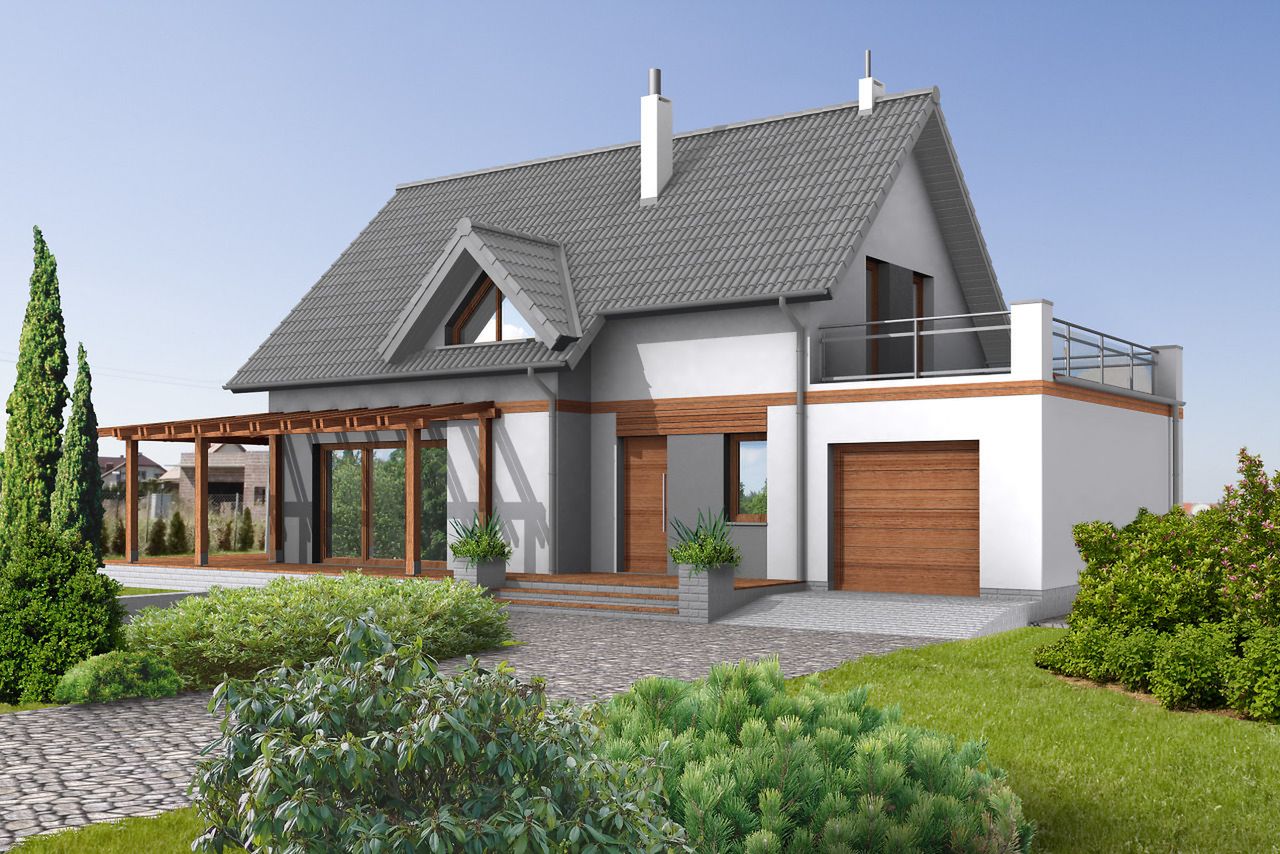

Projekt domu Tokio DCP190

Specyfikacja projektu:

  • Kod projektu:

    WOB1014

  • Powierzchnia użytkowa:

    128,83 m²

  • Pokoje (bez salonu):

    4

    Łazienki + toalety:

    2

  • Stanowiska garażowe:

    1

  • Min. szerokość działki:

    24,30 m

  • Koszt budowy (stan surowy zamknięty):

    229 900 zł

Cena projektu: 3 570 zł

icon Extra dodatki o wartości 3349 zł icon
  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny Poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
  • Poradnik "Jak budować dom" - wersja elektroniczna
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Projekt, wraz ze wszystkimi dodatkami, za darmo dostarczy Ci Poczta Polska. Możesz wybrać dostawę Kurierem DPD - jej koszt uzależniony jest od wybranego sposobu płatności.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

Odbicie lustrzane
Rzut parteru
Rzut poddasza

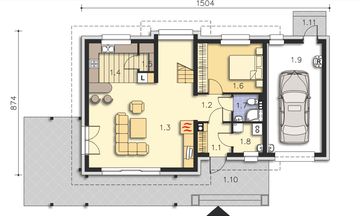

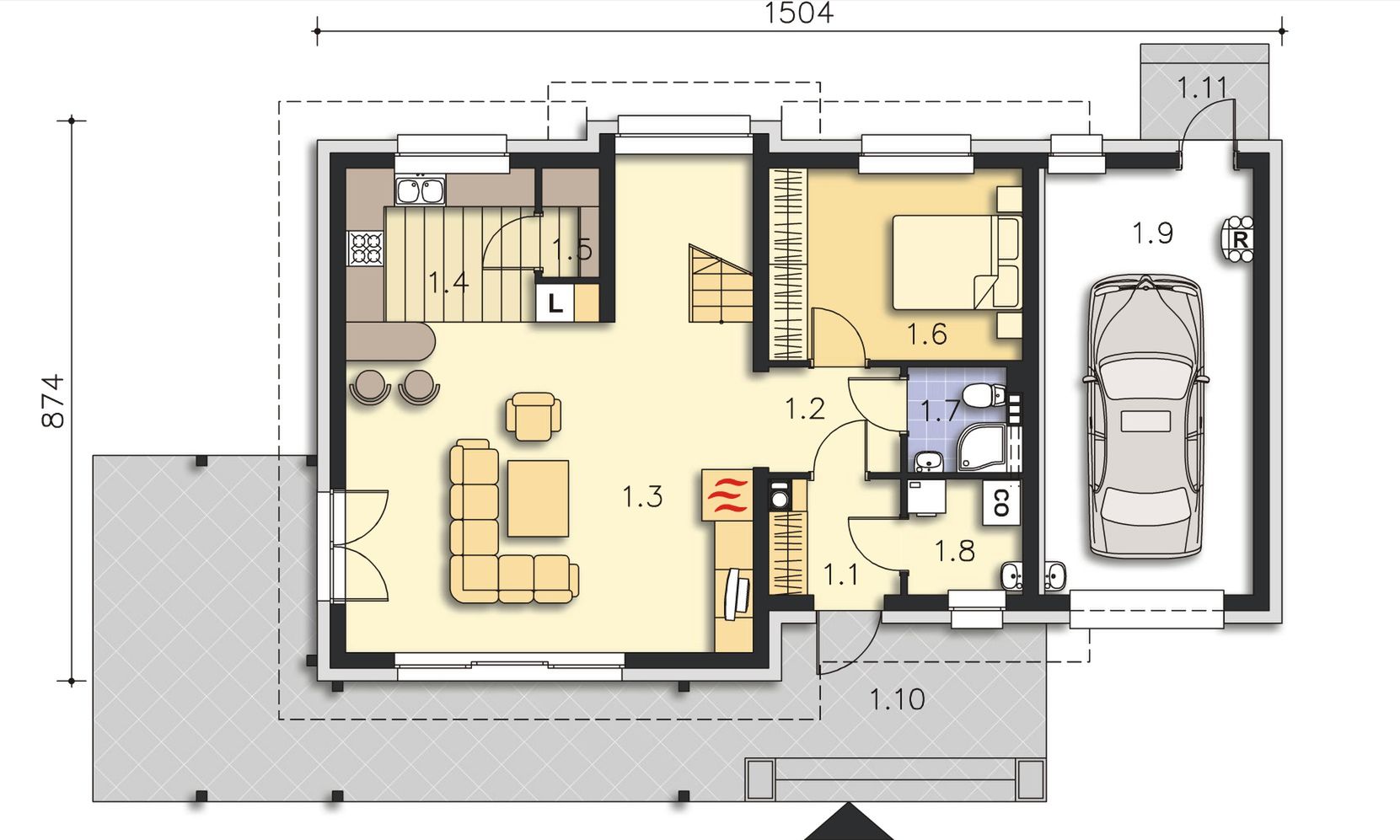

Rzut parteru projektu Tokio DCP190
Odbicie lustrzane
  • 1. Wiatrołap 3,48 m2
  • 2. Korytarz 3,37 m2
  • 3. Pokój dzienny 36,19 m2 (38,29 m2)
  • 4. Kuchnia 7,62 m2
  • 5. Spiżarnia 1,49 m2
  • 6. Pokój 11,73 m2
  • 7. Łazienka 2,56 m2
  • 8. Kotłownia 3,20 m2
  • 9. Garaż jednostanowiskowy 21,41 m2
  • 10. Taras
  • 11. Taras
  • Razem 91,05 m2 (93,15 m2)

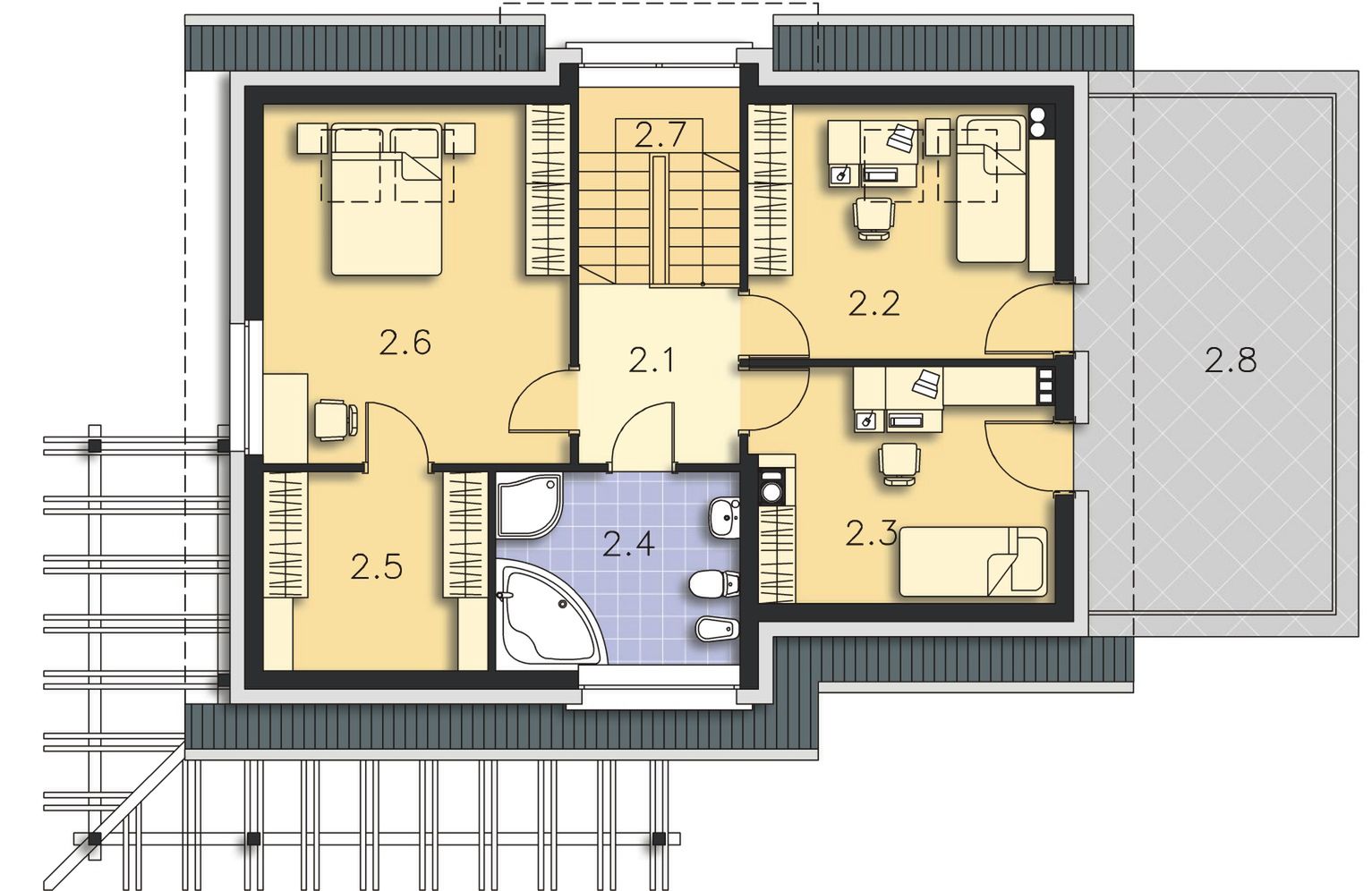

Rzut poddasza projektu Tokio DCP190
Odbicie lustrzane
  • 1. Koyrtarz 5,18 m2
  • 2. Pokój 9,95 m2 (13,83 m2)
  • 3. Pokój 11,33 m2 (12,21 m2)
  • 4. Łazienka 6,37 m2 (8,62 m2)
  • 5. Garderoba 5,06 m2 (7,89 m2)
  • 6. Pokój 15,67 m2 (19,55 m2)
  • 7. Schody 5,63 m2
  • 8. Balkon
  • Razem 59,19 m2 (72,91 m2)

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
128,83 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Wysokość ściany kolankowej
0,71 m
Cena przy zakupie z projektem icon

Wysokość ściany podpierającej dach. Jej wysokość wpływa na powierzchnię użytkową kondygnacji, na której się znajduje.

Powierzchnia zabudowy
121,07 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
192,82 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura brutto
719 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
45 °
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,66 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
24,30 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Euco
27,25 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Technologia: domu energooszczędnego. Ściany zewnętrzne: Ściana dwuwarstwowa z betonu komórkowego lub cegły silikatowej grubości 44 cm o wsp. Uo = 0,12 - 0,14 W/m²K (24 cm ściana murowana + 20 cm styropian „Termo Organika”, o wsp. λ=0,033 W/mK) Fundamenty: Tradycyjne żelbetowe ławy fundamentowe, ściany fundamentowe z bloczków betonowych M6, posadzka na płycie żelbetowej wspartej na ścianach fundamentowych. Izolacja od gruntu: posadzki na płycie z twardego nienasiąkliwego styropianu gr 20cm; dodatkowo izolacja ścian fundamentowych przy pomocy bloczków izolacyjnych izomur. Ściany wewnętrzne: nośne j.w. w zależności od zastosowanej technologii ścian zewnętrznych działowe szkieletowe okładane płytami gipsowo kartonowymi Strop: Gęstożebrowy typu Porotherm. Konstrukcja dachu: Tradycyjna więźba drewniana wykonana metodą ciesielską Pokrycie dachowe: Dachówka cementowa, „Braas” (Monier) Schody: Schody wewnętrzne drewniane na drewnianych belkach policzkowych. Można zastosować schody gotowe kupowane wg wysokości i montowane przez specjalistyczną firmę. Elewacje: tynki silikonowe lub akrylowe, podmurówki wykończone np. płytką klinkierową, szczyty i wstawki z drewna lub tynkowane. Instalacje: grzewcza i przygotowania ciepłej wody użytkowej: gazowa z zastosowaniem kotła kondensacyjnego typu Vitodens 200 (Viessmann) instalacje c.o. z zast. systemów „Purmo” instalacja wentylacji mechanicznej z rekuperacją z zastosowaniem rozwiązań firmy „Rekuperatory” opcjonalnie gruntowy wymiennik ciepła „Awadukt thermo” firmy „REHAU” ogrzewanie podłogowe łazienek - elektryczna meta grzejna Izolacje termiczne: izolacje ścian ze styropianu Platinum Plus „Termo Organika” gr. 20 cm izolacje podłogi na gruncie ze styropianu Podłoga Gold Plus „Termo Organika” gr. 20 cm izolacje dachu między krokwiami z wełny „Isover” Super Mata gr. 20 cm + oraz pod krokwie wełna „Isover” Multimax 30 gr. 10 cm oraz opcjonalnie dachowe elementy styropianowe systemu thermodom, do krycia dachówką, jako dodatkowa warstwa izolacji izolacje okien i drzwi - ciepły montaż Kominy: W technologii Schiedel. Stolarka okienna i drzwiowa: Okna PVC- Uf = 0,96 - 1,0 W/(m²K), Schüco Corona SI 82 - Uf = 1,0 - 1, 1 W/(m²K), Schüco Alu Inside - Uf = 0,90 W/(m²K)Okna połaciowe firmy „Fakro” - FTT Thermo o wsp. Uo = 0,5 W/m²K dla szyb i Uo = 0,94 W/m²K dla ramy, wsp. gn = 0,62.Drzwi zewnętrzne firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K.Brama garażowa firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K. Uwaga! Ten projekt zawiera projekt instalacji rekuperacji!

Koszt budowy domu

Całkowity koszt budowy domu
229 900 zł
  • Stan zerowy

    15-35%

  • Stan surowy otwarty

    50-70%

  • Stan surowy zamknięty

    10-15%

15-35%

Stan zerowy
Szacunkowe koszty obejmujące prace ziemne, materiały oraz robociznę związaną z budową fundamentów/piwnic.

50-70%

Stan surowy otwarty
Szacunkowe koszty obejmujące budowę elementów nośnych, jak ściany oraz słupy, a także konstrukcji dachu wraz z pokryciem.

10-15%

Stan surowy zamknięty
Szacunkowe koszty zawierające prace wykonywane w ramach stanu surowego otwartego powiększone o montaż drzwi, okien oraz ewentualnych bram garażowych.

Koszty budowy domu Tokio DCP190

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

W cenie otrzymasz

Zdjęcie 1 projektu Tokio DCP190 WOB1014

Projekt domu Tokio DCP190, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extra dodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
  • Poradnik "Jak budować dom" - wersja elektroniczna

    gratis!
Przejdź na stronę ze szczegółami

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Projekt domu Tokio DCP190 jest przeznaczony na średniej szerokości działkę. Bryła budynku posiada formę prostą, przez co jest tani w budowie. Projekt należy do kategorii domów z kalenicą skierowaną równolegle do drogi, co często określane jest w warunkach zabudowy. Jest przeznaczony do zabudowy wolnostojącej. W projekcie przewidziano garaż jednostanowiskowy w linii budynku. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem dwuspadowym, dzięki któremu budynek posiada ponadczasowy wygląd. Projekt dedykowany jest w szczególności osobom posiadającym działkę z wjazdem od strony południowej. Projekt Tokio DCP190 to dom parterowy z poddaszem użytkowym, co sprawia, że jego powierzchnia jest wyraźnie podzielona na strefy: dzienną i nocną.Autor projektu przewidział w nim ciekawie prezentującą się strefę dzienną. Tworzy ją między innymi kuchnia, która będzie idealnym rozwiązaniem zarówno dla tradycyjnych, jak i nowoczesnych gospodyń domowych. Zwolenników praktycznych rozwiązań niewątpliwie ucieszy fakt, iż przewidziano także miejsce na spiżarkę. Dodatkowo w salonie przewidziano kominek, nadający wnętrzu niepowtarzalny klimat. Większa rodzina z pewnością doceni fakt, iż na każdej kondygnacji znajduje się w pełni funkcjonalna łazienka. W projekcie przewidziano cztery sypialnie, które będą odpowiednie dla 4-6 domowników. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Taras daje możliwość kontaktu z przyrodą i sprzyja wypoczynkowi. Zalecana przez architekta technologia murowana zapewnia trwałość i solidność konstrukcji. Jego wygląd zewnętrzny uwydatnia cechy charakterystyczne dla stylu nowoczesnego i idealnie wpisze się w trendy nowo powstających osiedli.

Czytaj więcej

Usytuowanie na działce

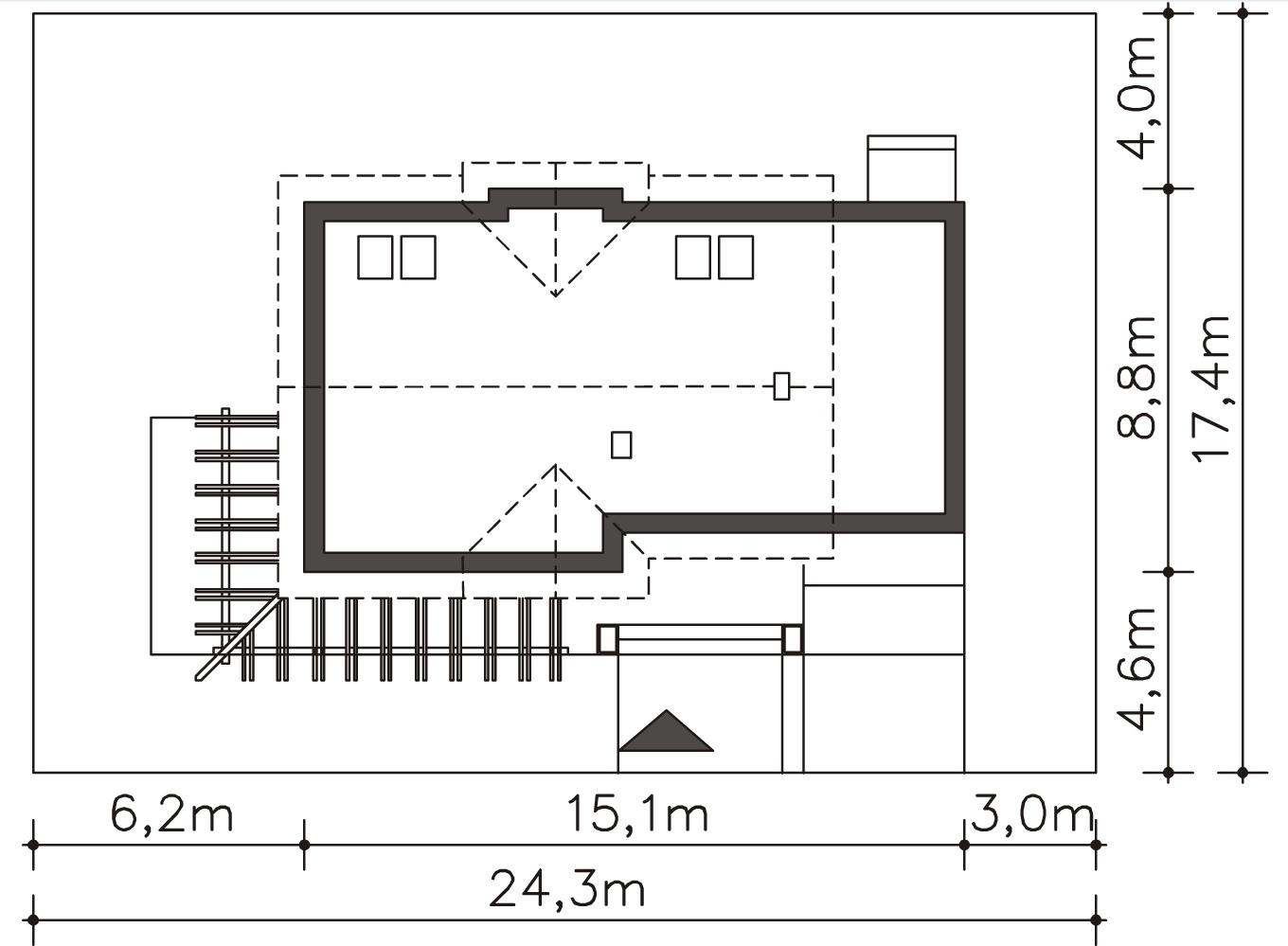

Usytuowanie projektu Tokio DCP190 na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

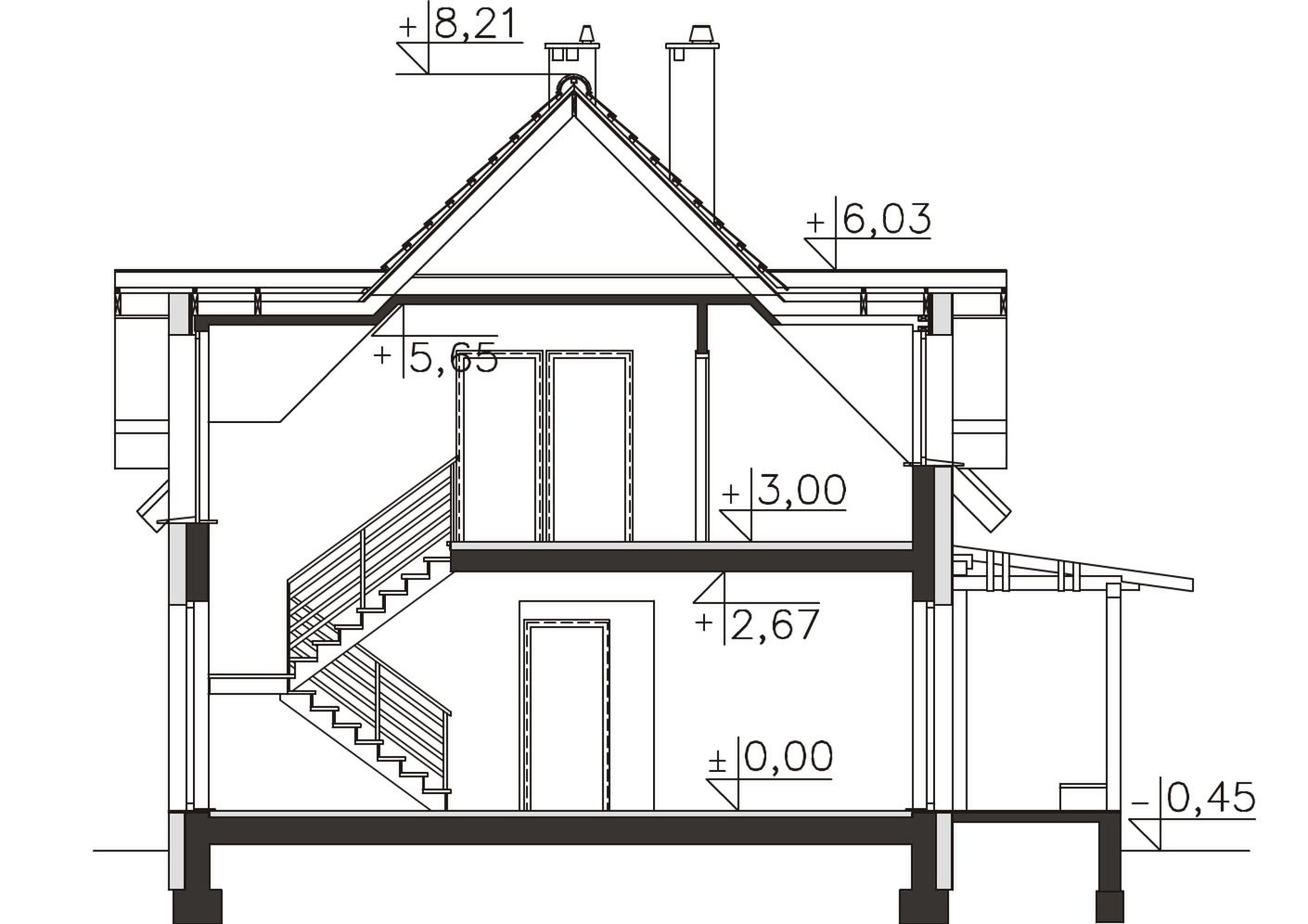

Przekrój pionowy
Przekrój pionowy projektu Tokio DCP190

Elewacje

Frontowa
Tylna
Lewa
Prawa

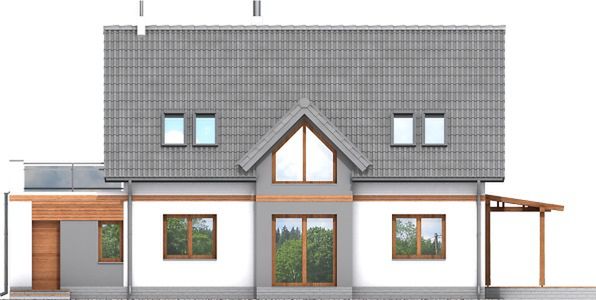

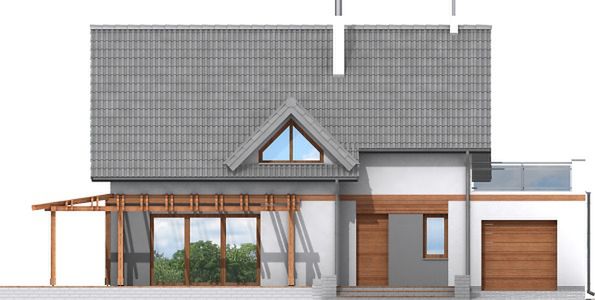

Elewacja frontowa projektu Tokio DCP190
Elewacja tylna projektu Tokio DCP190

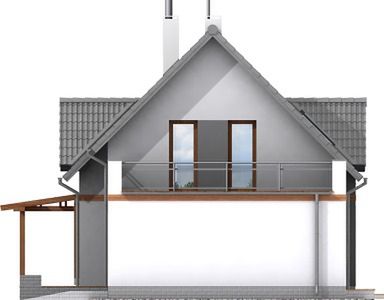

Elewacja lewa projektu Tokio DCP190

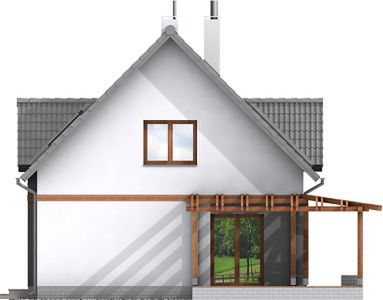

Elewacja prawa projektu Tokio DCP190
