Projekt domu Rafael IV G1 WRC2551

Odbicie lustrzane

Projekt domu Rafael IV G1 WRC2551

Powierzchnia użytkowa:

95,84 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

22.24 x 20,64 m

Kąt nachylenia dachu:

25 °

Koszt budowy:

225 936 zł

Więcej parametrów

Cena projektu:

3 600 zł

2 880 zł

Oferta ważna do 05.11.2020 r.

Masz pytania?
Zadzwoń
71 715 20 60

pn-pt 8-21, sb-nd 9-17

Opłata za połączenie wg taryfy operatora.
icon Extra dodatki o wartości 3349 zł icon
  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny Poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
  • Poradnik "Jak budować dom" - wersja elektroniczna
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Projekt, wraz ze wszystkimi dodatkami, za darmo dostarczy Ci Poczta Polska. Możesz wybrać dostawę Kurierem DPD - jej koszt uzależniony jest od wybranego sposobu płatności.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

Odbicie lustrzane

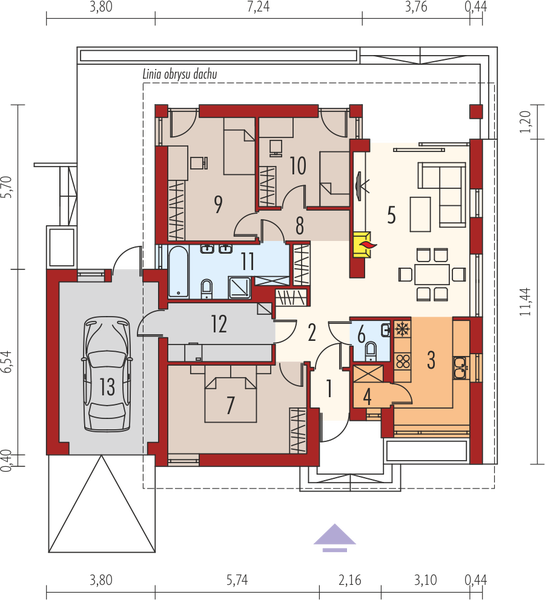

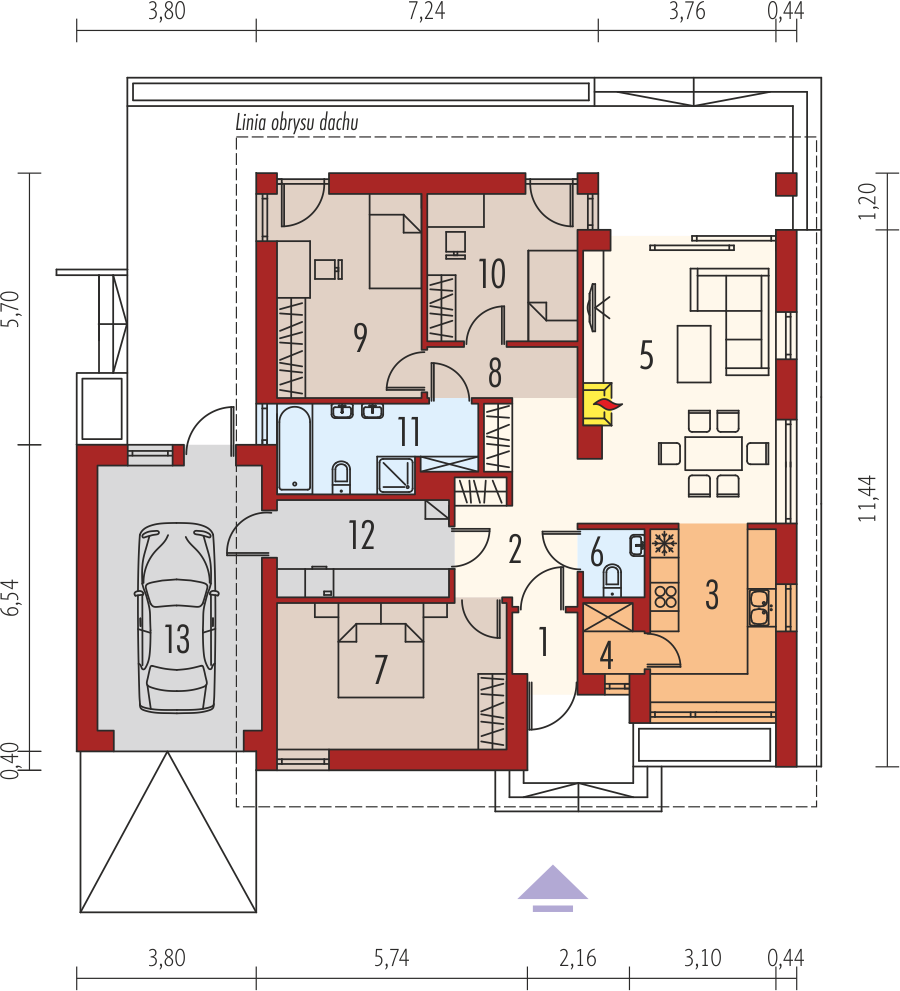

Rzut parteru
Rzut parteru projektu Rafael IV G1
Odbicie lustrzane
  • 1. Wiatrołap 1,73 m2
  • 2. Hall 9,40 m2
  • 3. Kuchnia 9,54 m2
  • 4. Spiżarnia 1,76 m2
  • 5. Pokój dzienny 23,11 m2
  • 6. Wc 1,81 m2
  • 7. Pokój 14,84 m2
  • 8. Korytarz 3,52 m2
  • 9. Pokój 13,01 m2
  • 10. Pokój 9,74 m2
  • 11. Łazienka 7,38 m2
  • 12. Kotłownia 7,50 m2
  • 13. Garaż jednostanowiskowy 19,19 m2
  • Razem 122,53 m2

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
95,84 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
170,29 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
141,21 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura netto
379,60 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
194 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
25 °
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
6,79 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
15,24 m
Cena przy zakupie z projektem
Długość elewacji
12,64 m
Cena przy zakupie z projektem
Min. szerokość działki
22,24 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
20,64 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
68,50 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Euco
53 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Ogrzewanie icon

kocioł gazowy kondensacyjny firmy Viessmann, rozprowadzenie ciepła: grzejniki firmy Purmo

Wentylacja icon

grawitacyjna

Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy firmy H+H, ocieplenie styropian Termo Organika 20 cm. Ściany wewnętrzne: nośne i działowe murowane, beton komórkowy firmy H+H 24 cm i 12 cm Strop i stropodach nad garażem: gęstożebrowy Teriva, ocieplenie stropu wełna mineralna Isover 30 cm, stropodach pełny. Dach: wiązary dachowe prefabrykowane, dachówka ceramiczna płaska Bergamo firmy Röben. Ogrzewanie: kocioł gazowy kondensacyjny firmy Viessmann, rozprowadzenie ciepła: grzejniki firmy Purmo. Wentylacja: grawitacyjna. Elewacje: tynk cienkowarstwowy mineralny w kolorze białym TO-PA001 z palety firmy Termo Organika, na garażu cienkowarstwowy mineralny w kolorze ciemno-szarym TO-GY011 z palety firmy Termo Organika, płytki włóknisto-cementowe lub z konglomeratu kamiennego układane pasami. Stolarka: drewniana, PVC lub aluminiowa, drzwi wejściowe i brama garażowa firmy Hörmann. Otoczenie: kostka betonowa i płyty tarasowe firmy Libet, system tarasowy ProDeck - deska kompozytowa Terra w kolorze orzech.

Koszt budowy domu

Całkowity koszt budowy domu
225 936 zł
  • Stan zerowy

    15-35%

  • Stan surowy otwarty

    50-70%

  • Stan surowy zamknięty

    10-15%

15-35%

Stan zerowy
Szacunkowe koszty obejmujące prace ziemne, materiały oraz robociznę związaną z budową fundamentów/piwnic.

50-70%

Stan surowy otwarty
Szacunkowe koszty obejmujące budowę elementów nośnych, jak ściany oraz słupy, a także konstrukcji dachu wraz z pokryciem.

10-15%

Stan surowy zamknięty
Szacunkowe koszty zawierające prace wykonywane w ramach stanu surowego otwartego powiększone o montaż drzwi, okien oraz ewentualnych bram garażowych.

Koszty budowy domu Rafael IV G1

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

W cenie otrzymasz

Zdjęcie 1 projektu Rafael IV G1 WRC2551

Projekt domu Rafael IV G1, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extra dodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
  • Poradnik "Jak budować dom" - wersja elektroniczna

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Kosztorys - stan deweloperski 600 zł icon

Częste zmiany cen robocizny i materiałów mogą się bardzo mocno odbić na ostatecznym koszcie wybudowania domu. Dlatego też ważny jest kosztorys, który pozwoli Ci odpowiednio się przygotować do jednej z najważniejszych inwestycji w Twoim życiu. Szacunkowe koszty budowy to ważny punkt odniesienia, który pomoże:

  • rozplanować budżet
  • wybrać rozsądną ofertę wykonania domu
  • zastosować możliwie najlepsze rozwiązania materiałowe
  • zaplanować i śledzić kolejne etapy budowy

Zredukuj szanse na niekontrolowane wydatki i zamów kosztorys.

Szacunkowe koszty budowy domu do etapu budynku całkowicie wykończonego z zewnątrz, ze ściankami działowymi, ociepleniem i izolacją poddasza, z parapetami, wylewką betonową na podłodze i tynkami na ścianach. W kosztorysach wartość prac instalacyjnych należy przyjąć na poziomie 10-12% kosztów prac z zakresu stanu deweloperskiego.

Icon Kosztorys - stan surowy zamknięty 450 zł icon

Częste zmiany cen robocizny i materiałów mogą się bardzo mocno odbić na ostatecznym koszcie wybudowania domu. Dlatego też ważny jest kosztorys, który pozwoli Ci odpowiednio się przygotować do jednej z najważniejszych inwestycji w Twoim życiu. Szacunkowe koszty budowy to ważny punkt odniesienia, który pomoże:

  • rozplanować budżet
  • wybrać rozsądną ofertę wykonania domu
  • zastosować możliwie najlepsze rozwiązania materiałowe
  • zaplanować i śledzić kolejne etapy budowy

Zredukuj szanse na niekontrolowane wydatki i zamów kosztorys.

Szacunkowe koszty budowy domu od etapu stanu surowego otwartego powiększone o koszty stolarki otworowej (okien, drzwi zewnętrznych, bram garażowych), z wykonanym ociepleniem i wykończoną elewacją, wykończeniem tarasów zewnętrznych oraz schodów zewnętrznych.

Icon Kosztorys - stan surowy otwarty 350 zł icon

Częste zmiany cen robocizny i materiałów mogą się bardzo mocno odbić na ostatecznym koszcie wybudowania domu. Dlatego też ważny jest kosztorys, który pozwoli Ci odpowiednio się przygotować do jednej z najważniejszych inwestycji w Twoim życiu. Szacunkowe koszty budowy to ważny punkt odniesienia, który pomoże:

  • rozplanować budżet
  • wybrać rozsądną ofertę wykonania domu
  • zastosować możliwie najlepsze rozwiązania materiałowe
  • zaplanować i śledzić kolejne etapy budowy

Zredukuj szanse na niekontrolowane wydatki i zamów kosztorys.

Szacunkowe koszty budowy domu od etapu prac ziemnych i fundamentowych do wymurowanych ścian nośnych, kominów i ich wykończenia ponad dachem, stropu nad parterem, schodów wewnętrznych żelbetowych (jeśli są w projekcie) oraz więźby i pokrycia dachu wraz z oknami połaciowymi, rynnami, rurami spustowymi, obróbkami blacharskimi.

Icon Dodatkowy egzemplarz projektu 150 zł icon

Oprócz egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego egzemplarza.


Niejednokrotnie po złożeniu projektu do urzędu pojawia się potrzeba ponownego wglądu do dokumentacji.


Dodatkowy egzemplarz projektu posłuży

  • architektowi adaptującemu
  • projektantowi wnętrz
  • ekipie budowlanej
  • do oszacowania kosztów budowy domu
  • do planowanie budowy

Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.


Uwaga! Dodatkowy egzemplarz dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu. Możesz kupić maksymalnie jeden dodatkowy egzemplarz projektu.


Dodatkowy egzemplarz stanowi dokumentację poglądową i nie może być wykorzystany do celów urzędowych.

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Dom Rafael IV G1 został stworzony na wzór znanego projektu Rafael. W przeciwieństwie do podstawowej wersji projekt ma więcej pokoi, większą powierzchnię, garaż. Projekt domu Rafael IV G1 jest odpowiedni na średniej szerokości działkę. Dom posiada typową bryłę, więc jego realizacja jest łatwa. Projekt ma usytuowaną kalenicę równolegle do drogi, co jest istotne ze względu na wymagania określone w warunkach zabudowy. Projekt został stworzony z myślą o działkach pozwalających na usytuowanie domu w zabudowie wolnostojącej. W projekcie uwzględniono garaż jednostanowiskowy w linii budynku. Jest to również doskonała propozycja dla osób szukających domu z dachem dwuspadowym, co pozwala na znaczne oszczędności. Projekt Rafael IV G1 to dom parterowy, co jest z pewnością ogromnym plusem w przypadku osób starszych, niepełnosprawnych oraz małżeństw z małymi dziećmi. Zwolenników przestronnych przestrzeni z pewnością ucieszy przewidziana w projekcie część dzienna. Tworzy ją między innymi kuchnia, która dzięki swoim wymiarom jest w pełni ustawna i funkcjonalna. Dodatkowo przydatnym pomieszczeniem jest pojemna spiżarka. Ciekawym elementem jest z pewnością usytuowany w salonie kominek, który nada wnętrzu niepowtarzalny klimat. Autor projektu przewidział w nim zarówno łazienkę, jak i osobną toaletę, co jest szczególnie przydatne przy większej liczbie domowników. W domu znajdują się trzy wygodne sypialnie, co sprawia iż jest on doskonałym wyborem dla 2-4 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Taras jest idealnym miejscem do organizowania rodzinnych spotkań i chwili relaksu. Budynek został zaprojektowany w technologii murowanej. Rafael IV G1 jest doskonałą propozycją dla Inwestorów szukających domu nowoczesnego i idealnie wpisze się w trendy nowo powstających osiedli.

Czytaj więcej

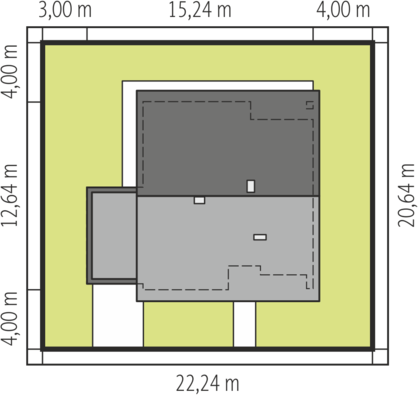

Usytuowanie na działce

Usytuowanie projektu Rafael IV G1 na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

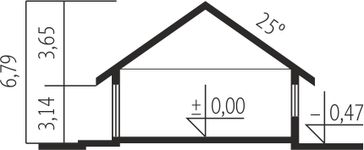

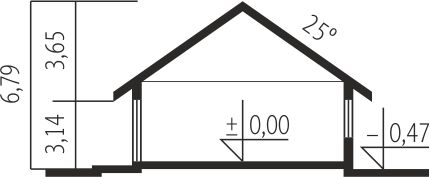

Przekrój pionowy
Przekrój pionowy projektu Rafael IV G1

Elewacje

Frontowa
Tylna
Lewa
Prawa

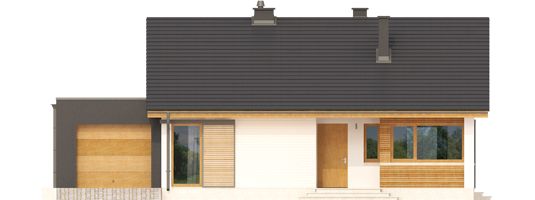

Elewacja frontowa projektu Rafael IV G1

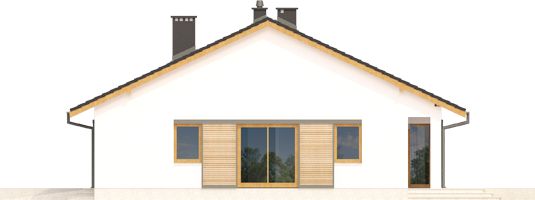

Elewacja tylna projektu Rafael IV G1
Elewacja lewa projektu Rafael IV G1
Elewacja prawa projektu Rafael IV G1
Autor: Pracownia Projektowa ARCHIPELAG
