Projekt domu Rafael III G1 (30 stopni) WRC2703

Projekt domu Rafael III G1 (30 stopni) WRC2703

Powierzchnia użytkowa:

95,11 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

22,1 x 20,50 m

Kąt nachylenia dachu:

30°

Szacunkowy koszt budowy:

221 680 zł netto

Więcej parametrów

Cena projektu:

3 900 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

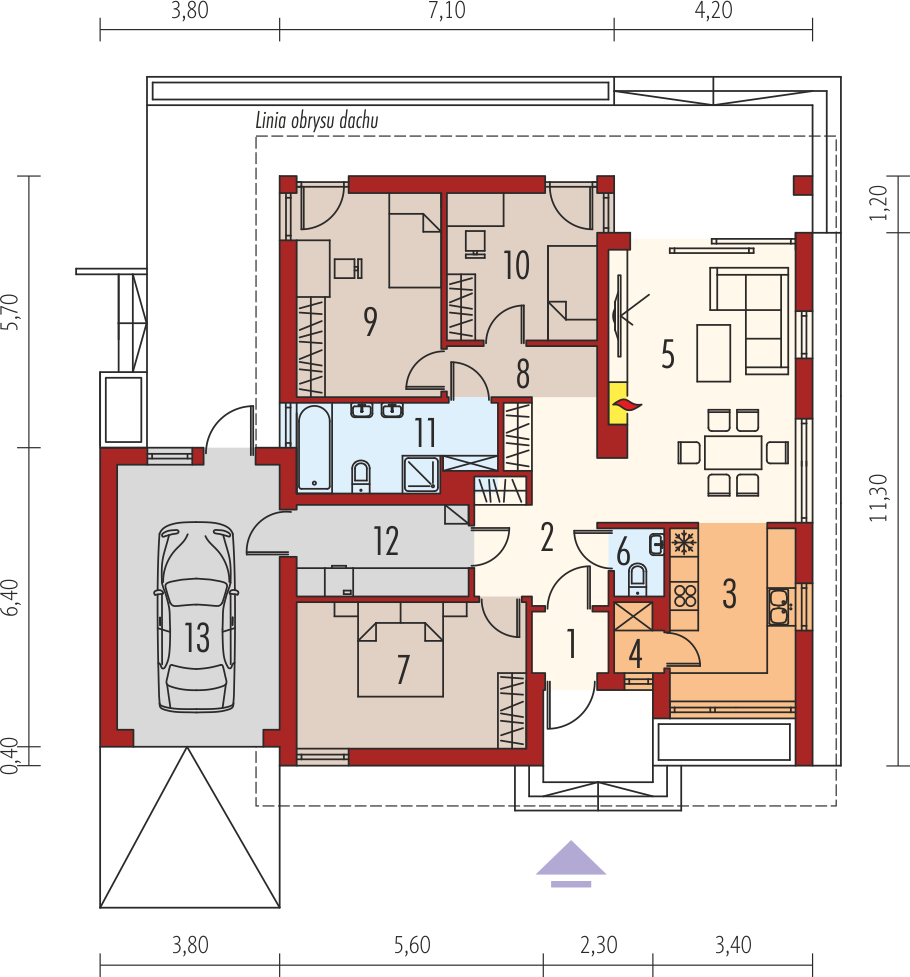

Rzut parteru

Rzut parteru projektu Rafael III G1 (30 stopni)
  • 1. Wiatrołap 1,74 m²
  • 2. Hall 9,43 m²
  • 3. Kuchnia 9,54 m²
  • 4. Spiżarnia 1,57 m²
  • 5. Pokój dzienny 22,66 m²
  • 6. Łazienka 1,64 m²
  • 7. Pokój 14,84 m²
  • 8. Korytarz 3,50 m²
  • 9. Pokój 13,01 m²
  • 10. Pokój 9,75 m²
  • 11. Łazienka 7,43 m²
  • 12. Kotłownia 7,05 m²
  • 13. Garaż jednostanowiskowy 19,19 m²
  • Razem rzut parteru 121,35 m²

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
95,11 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
165,85 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
138,55 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura netto
364,30 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
203 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
30°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,52 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
15,10 m
Cena przy zakupie z projektem
Długość elewacji
12,50 m
Cena przy zakupie z projektem
Min. szerokość działki
22,10 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
20,50 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
69,86 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

kocioł gazowy kondensacyjny, rozprowadzenie ciepła: grzejniki

Wentylacja icon

grawitacyjna

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne: murowane, jednowarstwowe, beton komórkowy 36,5 cm. Ściany wewnętrzne: nośne i działowe murowane, cegła wapienno-piaskowa 24 cm i 12 cm. Strop: gęstożebrowy Teriva, ocieplenie wełna mineralna 25 cm. Dach: konstrukcja drewniana, ocieplenie wełna mineralna 30 cm, dachówka cementowa IBF, więźba dachowa dostępna również w systemie prefabrykacji drewnianej. Ogrzewanie: kocioł gazowy kondensacyjny, rozprowadzenie ciepła: grzejniki. Wentylacja: grawitacyjna. Elewacje: tynk cienkowarstwowy mineralny, okładzina drewniana. Stolarka: drewniana, PVC lub aluminiowa, drzwi wejściowe i brama garażowa firmy Hörmann. Otoczenie: płyty tarasowe firmy Libet, system tarasowy ProDeck - deska kompozytowa Terra w kolorze orzech.

NOWE AKTUALNE

Szacowany koszt budowy

Aktualne na:

1

 kwartał 2021

Województwo
Icon
Średnia ze wszystkich województw
Icon
  • Średnia ze wszystkich województw
  • Dolnośląskie
  • Kujawsko-pomorskie
  • Lubelskie
  • Lubuskie
  • Łódzkie
  • Małopolskie
  • Mazowieckie
  • Opolskie
  • Podkarpackie
  • Podlaskie
  • Pomorskie
  • Śląskie
  • Świętokrzyskie
  • Warmińsko-mazurskie
  • Wielkopolskie
  • Zachodniopomorskie

Stan surowy zamknięty

System gospodarczy

Większość prac budowlanych wykonujesz samodzielnie

1 171 000

zł netto

icon

szczegóły

  • Prace ziemne i fundamenty

    15-35 %

  • Kompletna konstrukcja, strop oraz dach

    50-70 %

  • Stolarka okienna i drzwiowa

    10-15 %

System zlecony

Prace powierzasz firmom budowlanym

zł netto

icon

szczegóły

Podane koszty budowy mają charakter szacunkowy.

icon

Darmowe

Zestawienie materiałów budowlanych

Extradodatki w prezencie

Zdjęcie 1 projektu Rafael III G1 (30 stopni) WRC2703

Projekt domu Rafael III G1 (30 stopni), a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Projekty architektury ogrodowej

    gratis!
  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Poradnik “Jak urządzić ogród?”

    gratis!
  • Materiały promocyjne

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Kosztorys - stan deweloperski 600 zł icon

Częste zmiany cen robocizny i materiałów mogą się bardzo mocno odbić na ostatecznym koszcie wybudowania domu. Dlatego też ważny jest kosztorys, który pozwoli Ci odpowiednio się przygotować do jednej z najważniejszych inwestycji w Twoim życiu. Szacunkowe koszty budowy to ważny punkt odniesienia, który pomoże:

  • rozplanować budżet
  • wybrać rozsądną ofertę wykonania domu
  • zastosować możliwie najlepsze rozwiązania materiałowe
  • zaplanować i śledzić kolejne etapy budowy

Zredukuj szanse na niekontrolowane wydatki i zamów kosztorys.

Szacunkowe koszty budowy domu do etapu budynku całkowicie wykończonego z zewnątrz, ze ściankami działowymi, ociepleniem i izolacją poddasza, z parapetami, wylewką betonową na podłodze i tynkami na ścianach. W kosztorysach wartość prac instalacyjnych należy przyjąć na poziomie 10-12% kosztów prac z zakresu stanu deweloperskiego.

Icon Kosztorys - stan surowy zamknięty 450 zł icon

Częste zmiany cen robocizny i materiałów mogą się bardzo mocno odbić na ostatecznym koszcie wybudowania domu. Dlatego też ważny jest kosztorys, który pozwoli Ci odpowiednio się przygotować do jednej z najważniejszych inwestycji w Twoim życiu. Szacunkowe koszty budowy to ważny punkt odniesienia, który pomoże:

  • rozplanować budżet
  • wybrać rozsądną ofertę wykonania domu
  • zastosować możliwie najlepsze rozwiązania materiałowe
  • zaplanować i śledzić kolejne etapy budowy

Zredukuj szanse na niekontrolowane wydatki i zamów kosztorys.

Szacunkowe koszty budowy domu od etapu stanu surowego otwartego powiększone o koszty stolarki otworowej (okien, drzwi zewnętrznych, bram garażowych), z wykonanym ociepleniem i wykończoną elewacją, wykończeniem tarasów zewnętrznych oraz schodów zewnętrznych.

Icon Kosztorys - stan surowy otwarty 350 zł icon

Częste zmiany cen robocizny i materiałów mogą się bardzo mocno odbić na ostatecznym koszcie wybudowania domu. Dlatego też ważny jest kosztorys, który pozwoli Ci odpowiednio się przygotować do jednej z najważniejszych inwestycji w Twoim życiu. Szacunkowe koszty budowy to ważny punkt odniesienia, który pomoże:

  • rozplanować budżet
  • wybrać rozsądną ofertę wykonania domu
  • zastosować możliwie najlepsze rozwiązania materiałowe
  • zaplanować i śledzić kolejne etapy budowy

Zredukuj szanse na niekontrolowane wydatki i zamów kosztorys.

Szacunkowe koszty budowy domu od etapu prac ziemnych i fundamentowych do wymurowanych ścian nośnych, kominów i ich wykończenia ponad dachem, stropu nad parterem, schodów wewnętrznych żelbetowych (jeśli są w projekcie) oraz więźby i pokrycia dachu wraz z oknami połaciowymi, rynnami, rurami spustowymi, obróbkami blacharskimi.

Icon Dodatkowy egzemplarz projektu 150 zł icon

Oprócz egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego egzemplarza.


Niejednokrotnie po złożeniu projektu do urzędu pojawia się potrzeba ponownego wglądu do dokumentacji.


Dodatkowy egzemplarz projektu posłuży

  • architektowi adaptującemu
  • projektantowi wnętrz
  • ekipie budowlanej
  • do oszacowania kosztów budowy domu
  • do planowanie budowy

Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.


Uwaga! Dodatkowy egzemplarz dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu. Możesz kupić maksymalnie jeden dodatkowy egzemplarz projektu.


Dodatkowy egzemplarz stanowi dokumentację poglądową i nie może być wykorzystany do celów urzędowych.

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Rafael III G1 (30 stopni) to udane połączenie klasyki z nowoczesnością. Dom czaruje swoim przytulnym klimatem i imponuje znakomicie rozplanowaną funkcją. Dzięki swojej prostej konstrukcji jest też bardzo szybki i tani w budowie. Dużym plusem projektu jest rodzinna strefa dzienna, która po rozsunięciu szerokich przeszkleń harmonijnie powiększa się o przestrzeń komfortowego tarasu.

Czytaj więcej

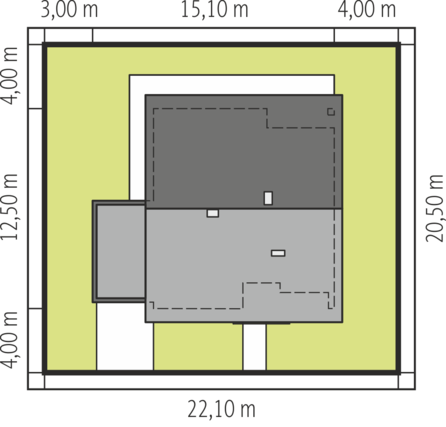

Usytuowanie na działce

Usytuowanie projektu Rafael III G1 (30 stopni) na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

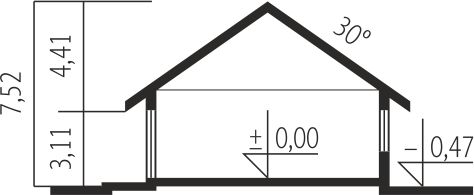

Przekrój pionowy
Przekrój pionowy projektu Rafael III G1 (30 stopni)

Elewacje

Frontowa
Tylna
Lewa
Prawa

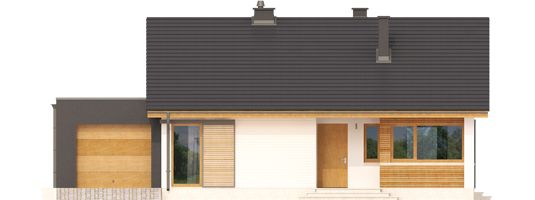

Elewacja frontowa projektu Rafael III G1 (30 stopni)

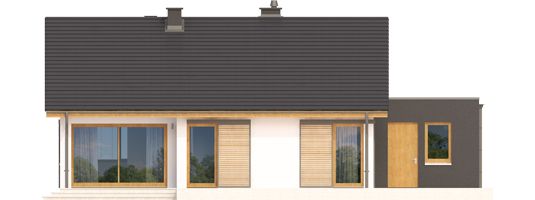

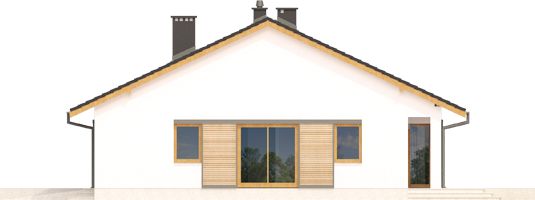

Elewacja tylna projektu Rafael III G1 (30 stopni)

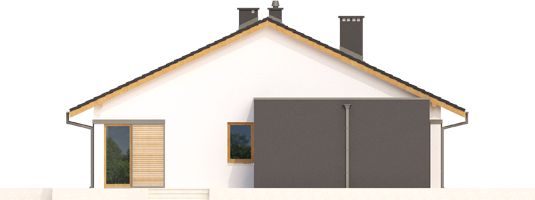

Elewacja lewa projektu Rafael III G1 (30 stopni)
Elewacja prawa projektu Rafael III G1 (30 stopni)
Autor: Pracownia Projektowa ARCHIPELAG
