Projekt domu Rafael WRC1991

Dodano!
Dodano!

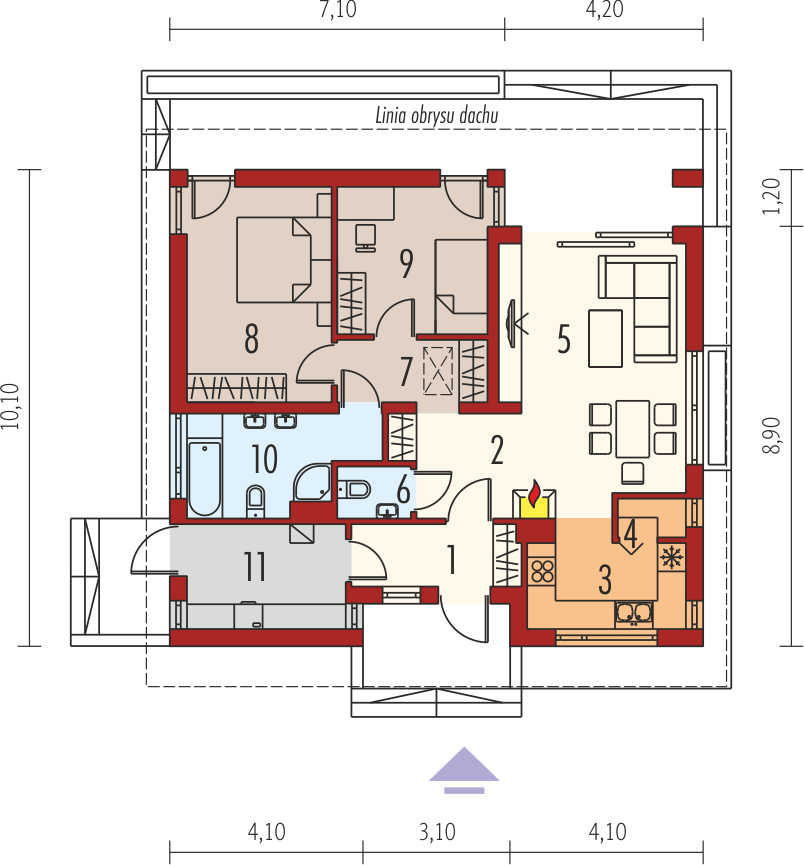

Rzut parteru

  • 1. Wiatrołap 4,57 m²
  • 2. Hall 4,37 m²
  • 3. Kuchnia 6,58 m²
  • 4. Spiżarnia 1,12 m²
  • 5. Pokój dzienny + jadalnia 21,91 m²
  • 6. Wc 1,66 m²
  • 7. Korytarz 4,33 m²
  • 8. Pokój 13,74 m²
  • 9. Pokój 9,71 m²
  • 10. Łazienka 7,38 m²
  • 11. Kotłownia 7,30 m²
  • Razem rzut parteru 82,67 m²

Projekt domu Rafael WRC1991

Powierzchnia użytkowa: 75,37 m²
Pokoje (bez salonu): 2
Stanowiska garażowe: 0
Łazienki + toalety: 2
Kąt nachylenia dachu: 28°
Min. szer. i dł. działki: 19,3 x 18,10 m
Konstrukcja: Murowana

Projekt został
wycofany z oferty

W razie pytań prosimy o kontakt
z Centrum Obsługi Klienta
Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

10% rabatu do LEROY MERLIN

10% rabatu do LEROY MERLIN

GRATIS

5 przydatnych Extradodatków

5 przydatnych Extradodatków

GRATIS

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

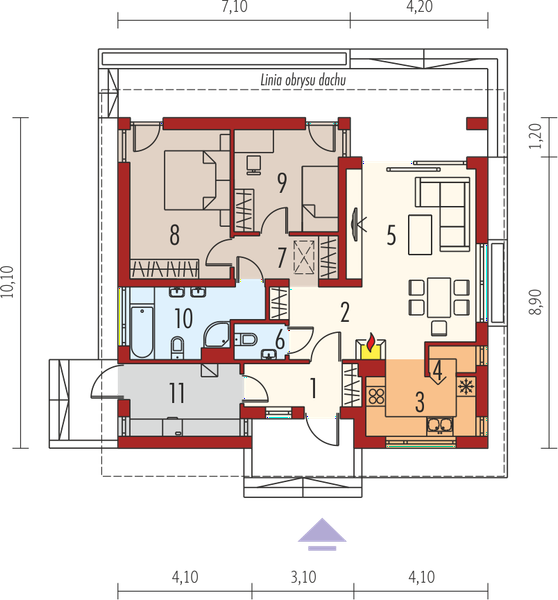

Rzut parteru - 82,67 m²

Rzut parteru projektu Rafael

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 4,57 m²
  • 2. Hall 4,37 m²
  • 3. Kuchnia 6,58 m²
  • 4. Spiżarnia 1,12 m²
  • 5. Pokój dzienny + jadalnia 21,91 m²
  • 6. Wc 1,66 m²
  • 7. Korytarz 4,33 m²
  • 8. Pokój 13,74 m²
  • 9. Pokój 9,71 m²
  • 10. Łazienka 7,38 m²
  • 11. Kotłownia 7,30 m²
  • Razem rzut parteru 82,67 m²

Warianty projektu (6)

Projekt domu Rafael III G1 (30 stopni)
Rafael III G1 (30 stopni)
Dodano!
Dodano!
95,11 m²
3
2
1

4 600 zł

Projekt domu Rafael G1 (30 stopni)
Rafael G1 (30 stopni)
Dodano!
Dodano!
79,81 m²
2
2
1

4 200 zł

Projekt domu Rafael V
Rafael V
Dodano!
Dodano!
75,69 m²
2
2
0

3 900 zł

Projekt domu Rafael III G1
Rafael III G1
Dodano!
Dodano!
95,56 m²
3
2
1

4 600 zł

Projekt domu Rafael G1 bianco
Rafael G1 bianco
Dodano!
Dodano!
79,81 m²
2
2
1

4 100 zł

Projekt domu Rafael III
Rafael III
Dodano!
Dodano!
103,54 m²
3
2
0

4 500 zł

Podobne projekty (3360)

Zobacz wszystkie
Zdjęcie 1 projektu Mini 1 G1 energo WRC2687
Mini 1 G1 energo
Dodano!
Dodano!
78,95 m²
3
2
1

4 100 zł

CENY W DÓŁ 🐰
Zdjęcie 1 projektu APS 285 w2 LUA1532
APS 285 w2
Dodano!
Dodano!
84,80 m²
2
1
0

4 299 zł

4 699 zł

Tooltip

Cena regularna

4 299 zł najniższa cena
Tooltip

Najniższa cena z 30 dni
przed obniżką

CENY W DÓŁ 🐰
Zdjęcie 1 projektu Tobiasz paliwo stałe WOE1085
Tobiasz paliwo stałe
Dodano!
Dodano!
89,48 m²
3
1
0

3 599 zł

3 699 zł

Tooltip

Cena regularna

3 599 zł najniższa cena
Tooltip

Najniższa cena z 30 dni
przed obniżką

CENY W DÓŁ 🐰
Zdjęcie 1 projektu Tracja 10 WOE1189
Tracja 10
Dodano!
Dodano!
89,85 m²
3
2
0

3 699 zł

3 799 zł

Tooltip

Cena regularna

3 699 zł najniższa cena
Tooltip

Najniższa cena z 30 dni
przed obniżką

CENY W DÓŁ 🐰
Zdjęcie 1 projektu APS 285 LUA1385
APS 285
Dodano!
Dodano!
83,60 m²
2
1
0

4 099 zł

4 499 zł

Tooltip

Cena regularna

4 099 zł najniższa cena
Tooltip

Najniższa cena z 30 dni
przed obniżką

Zdjęcie 1 projektu APS 285 ECO LUA1608
APS 285 ECO
Dodano!
Dodano!
83,60 m²
2
1
0

4 599 zł

Zdjęcie 1 projektu Nevada 2 BBE1036
Nevada 2
Dodano!
Dodano!
87,82 m²
3
2
0

3 700 zł

CENY W DÓŁ 🐰
Zdjęcie 1 projektu Umbra BSA1709
Umbra
Dodano!
Dodano!
88,58 m²
2
1
0

3 949 zł

4 449 zł

Tooltip

Cena regularna

3 999 zł najniższa cena
Tooltip

Najniższa cena z 30 dni
przed obniżką

ikona Energooszczędność

Obniż koszty eksploatacji domu o pow. użytkowej 75,37 m²

Ogrzewanie
i prąd OZE

- +
- +

Wybierz rozwiązania OZE

Szacunkowy roczny koszt ogrzewania i energii elektrycznej

0

Oszczędzasz
0

0

Dom bez OZE
Ogrzewanie gazowe

Dom z OZE

Partnerem kalkulatora jest

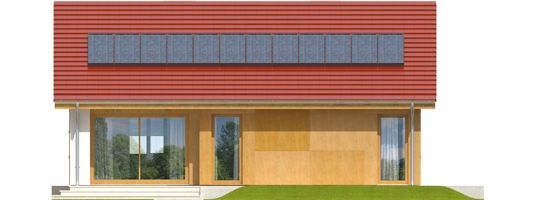

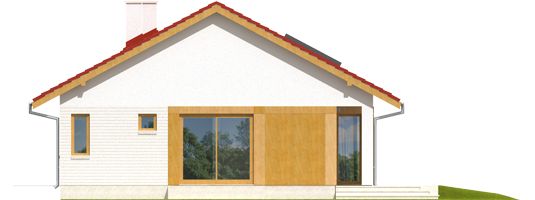

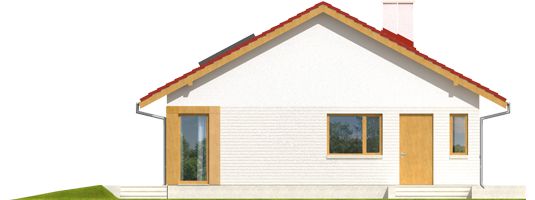

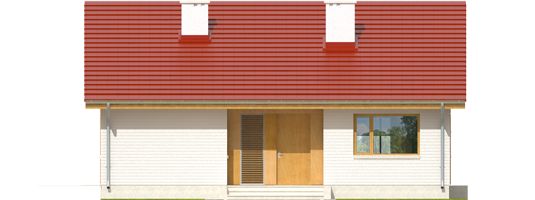

Elewacje

Frontowa
Tylna
Lewa
Prawa

Przekroje

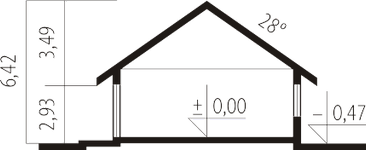

Przekrój pionowy

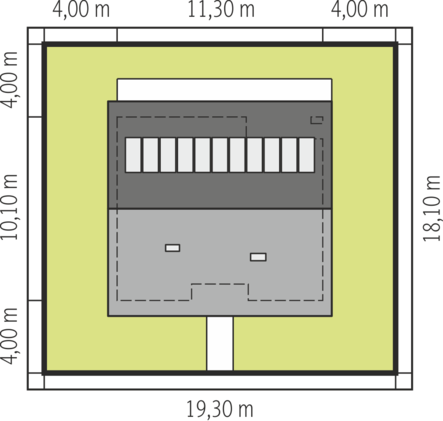

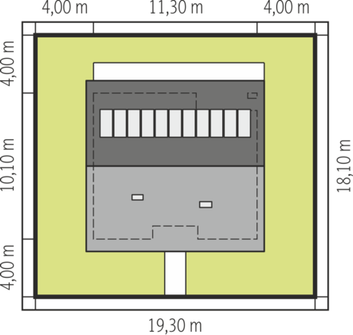

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!
Autor: Pracownia Projektowa ARCHIPELAG

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

75,37 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

114,45 m²

Powierzchnia netto
Tooltip
Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

93,25 m²

Kubatura netto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

249,90 m³

Powierzchnia dachu

165 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

28°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

6,42 m

Szerokość elewacji

11,30 m

Długość elewacji

10,10 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

19,30 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

18,10 m

Energooszczędność Energooszczędność

Oze Czym jest OZE (Odnawialne Źródło Energii)?
Ep
Tooltip
Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

90,50 kWh/(m²rok)

Euco
Tooltip
Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

45 kWh/(m²rok)

Warunki techniczne

Projekt zgody z WT 2021

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Opis szczegółowy

Ściany zewnętrzne: murowane. Strop: międzypiętrowy gęstożebrowy. Dach: konstrukcja drewniana, ocieplenie wełna mineralna, dachówka cementowa IBF. Ogrzewanie: kocioł gazowy, rozprowadzenie ciepła: grzejniki. Wentylacja: grawitacyjna. Elewacje: tynk mineralny z okładziną kamienną i drewnianą. Stolarka: drewniana lub PCV, drzwi wejściowe firmy Hörmann.

Gotowe domy modułowe (120)

Zobacz wszystkie
Stan deweloperski nawet w 6 miesięcy Gwarancja stałej ceny
Zdjęcie 1 projektu Dom prefabrykowany Miniaturka HZH1003
Pow. użytkowa
75,06 m²
Pokoje
3
417 900 zł 4 869 zł/m²
Zdjęcie 1 projektu Dom prefabrykowany 2019 SE HBK1005
Pow. użytkowa
77,30 m²
Pokoje
3
258 600 zł 2 636 zł/m²
Zdjęcie 1 projektu Dom keramzytowy Dom na 10 sposobów wersja nowoczesna HAK1003
Pow. użytkowa
72,56 m²
Pokoje
2
355 000 zł 4 892 zł/m²
Zdjęcie 1 projektu Dom murowany Dom na 10 sposobów wersja klasyczna HAD1005
Pow. użytkowa
72,56 m²
Pokoje
2
365 000 zł 5 030 zł/m²
Zdjęcie 1 projektu Dom keramzytowy Dom na 10 sposobów wersja klasyczna HAK1002
Pow. użytkowa
72,56 m²
Pokoje
2
365 000 zł 5 030 zł/m²
Zdjęcie 1 projektu Dom murowany Dom na 10 sposobów wersja nowoczesna HAD1007
Pow. użytkowa
72,56 m²
Pokoje
2
355 000 zł 4 892 zł/m²
Zdjęcie 1 projektu Dom prefabrykowany 2013 SE HBK1003
Pow. użytkowa
71,13 m²
Pokoje
3
257 580 zł 2 645 zł/m²
Zdjęcie 1 projektu ExtraKeramzytowy 1 HAK1001
Gotowy extraKeramzytowy 1
Dodano!
Dodano!
Pow. użytkowa
80 m²
Pokoje
3
369 000 zł 4 612 zł/m²

Opis projektu

Projekt domu Rafael odpowiedni do zrealizowania na średniej szerokości działkę. Dom charakteryzuje się prostą bryłą, więc jego realizacja jest łatwa. W tym projekcie kalenica usytuowana jest równolegle do drogi, co jest istotne ze względu na wymagania określone w planie zagospodarowania przestrzennego. Dom został stworzony do zabudowy wolnostojącej. Jest to również ciekawa propozycja dla osób szukających domu z dachem dwuspadowym, który jest prosty i ekonomiczny w realizacji. Projekt Rafael to dom parterowy, co sprawia, że komunikacja między pomieszczeniami jest bardzo komfortowa. Uwzględniona w projekcie część dzienna z pewnością zadowoli osoby lubiące cieszyć się wspólnymi chwilami w rodzinnym gronie. Tworzy ją między innymi kuchnia, która dzięki swoim wymiarom jest w pełni ustawna i funkcjonalna. Dodatkowo przydatnym pomieszczeniem jest pojemna spiżarka. W części dziennej uwzględniono salon oraz jadalnię, dzięki czemu wnętrze domu jest bardzo funkcjonalne. Usytuowany w salonie kominek nie tylko świetnie się prezentuje, ale także zapewni przyjemne ciepło w chłodniejsze dni. W domu przewidziano zarówno komfortową łazienkę, jak i osobną toaletę, co jest szczególnie przydatne podczas odwiedzin gości. Część nocna składa się z dwóch sypialni, dlatego też dom jest odpowiedni dla 2-4 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Ciągłość pomiędzy wnętrzem domu a ogrodem zapewnia atrakcyjny taras. Zalecana przez architekta technologia murowana zapewnia trwałość i solidność konstrukcji. Jego wygląd nawiązuje do stylu nowoczesnego, co jest idealnym rozwiązaniem dla osób ceniących najnowsze rozwiązania.
