Projekt domu Orlean 2 C dom mieszkalny, całoroczny SLN2645

Cena projektu: 2 300 zł

60 dni na zwrot

Masz pytania? Zadzwoń
71 715 20 60

pn-pt 8-21, sb-nd 9-17

Zamów rozmowę
Pow. użytkowa
59,92 m²
Min. szer. działki
14,2 m
Wysokość budynku
7,35 m
Pow. zabudowy
48,24 m²
Kubatura
279 m³
Kąt nach. dachu
43°
Pow. dachu
101 m²
Liczba pokoi
3

Opis projektu

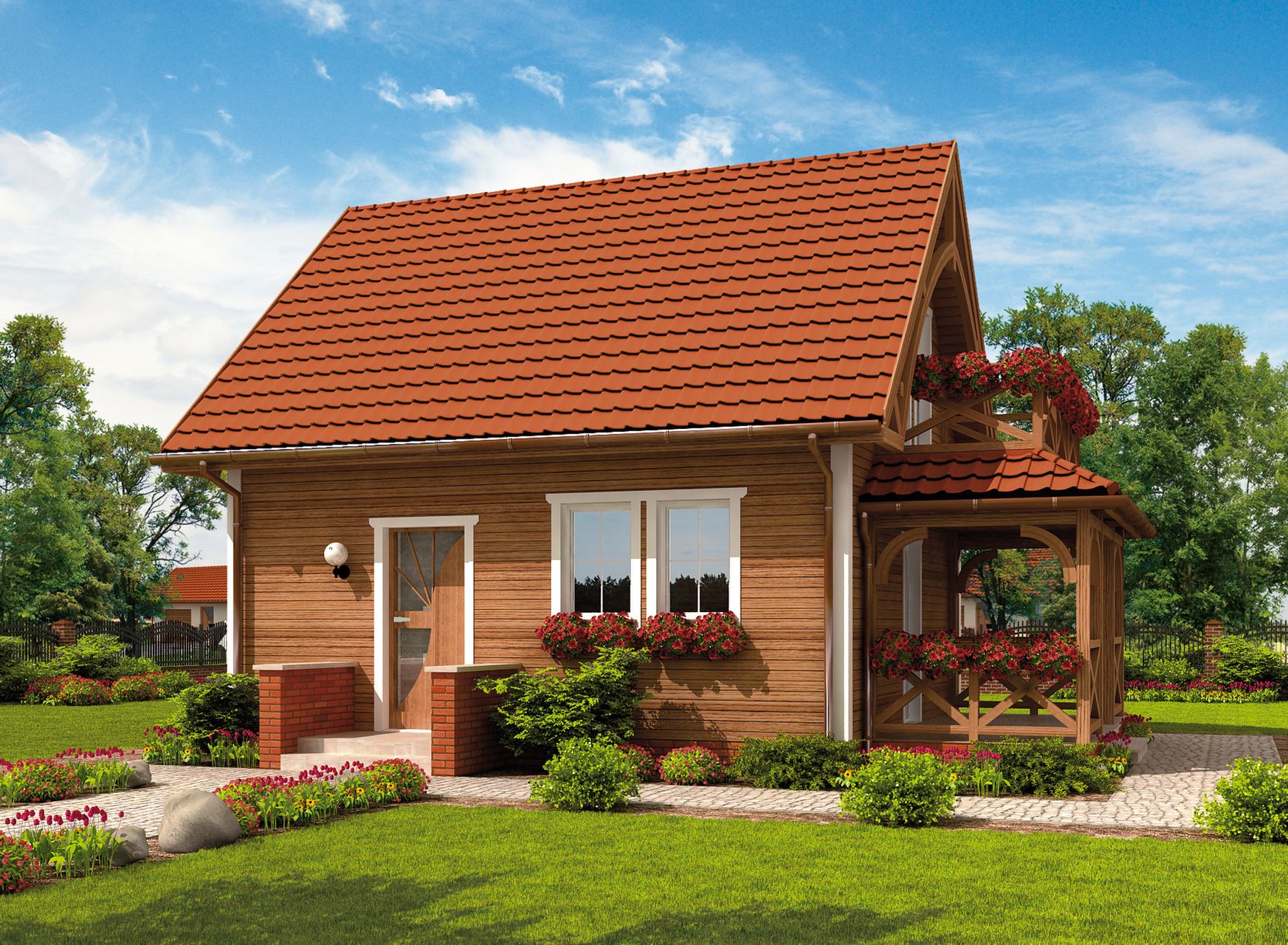

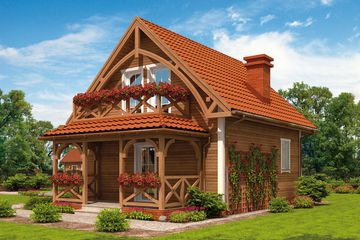

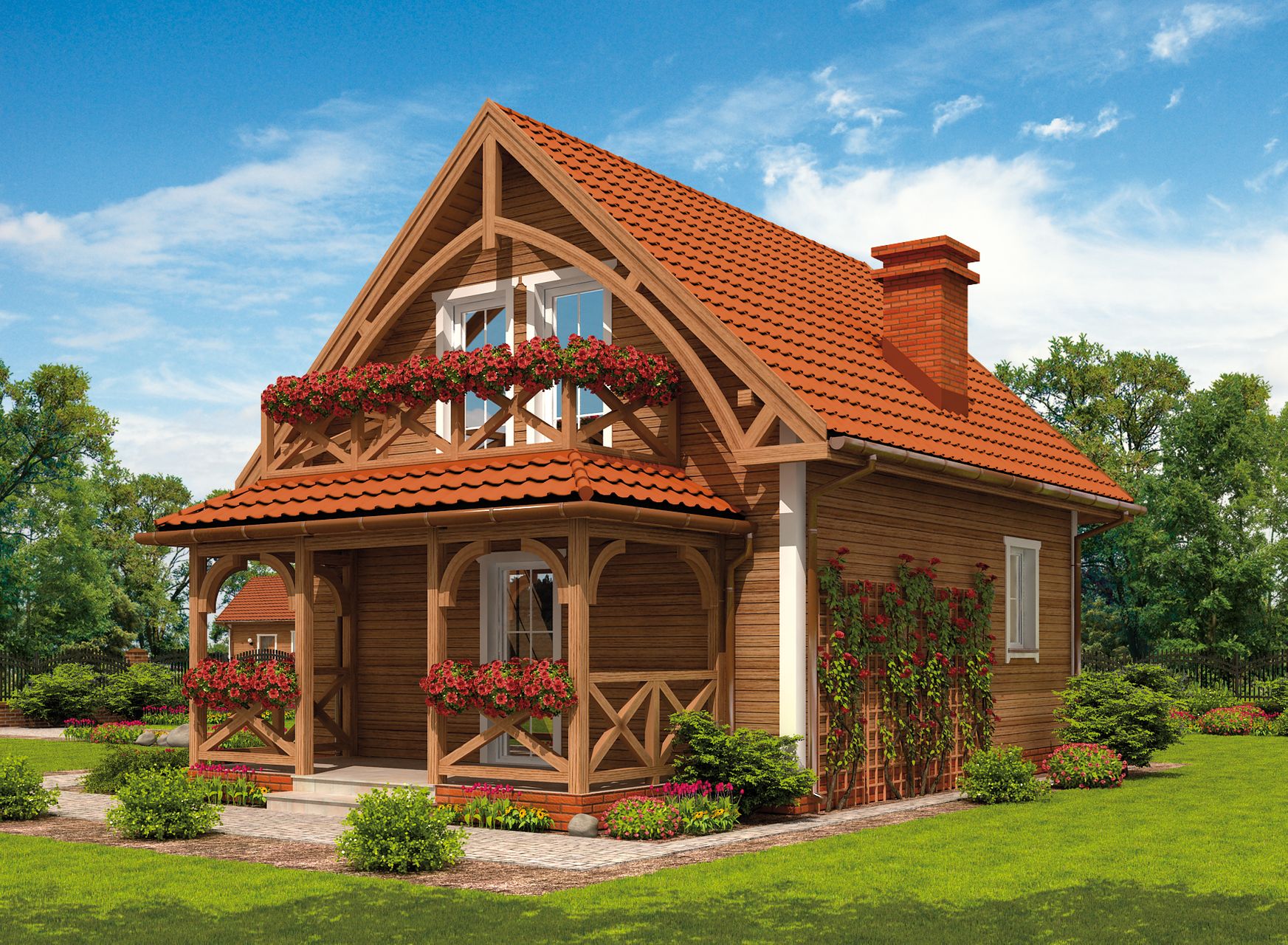

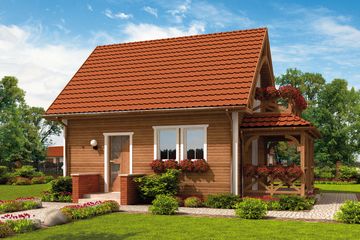

Projekt domu z poddaszem z dachem dwuspadowym i werandą.

Rysunki szczegółowe Sprawdź dokładne wymiary w projekcie
Koszty budowy Sprawdź przybliżone koszty budowy

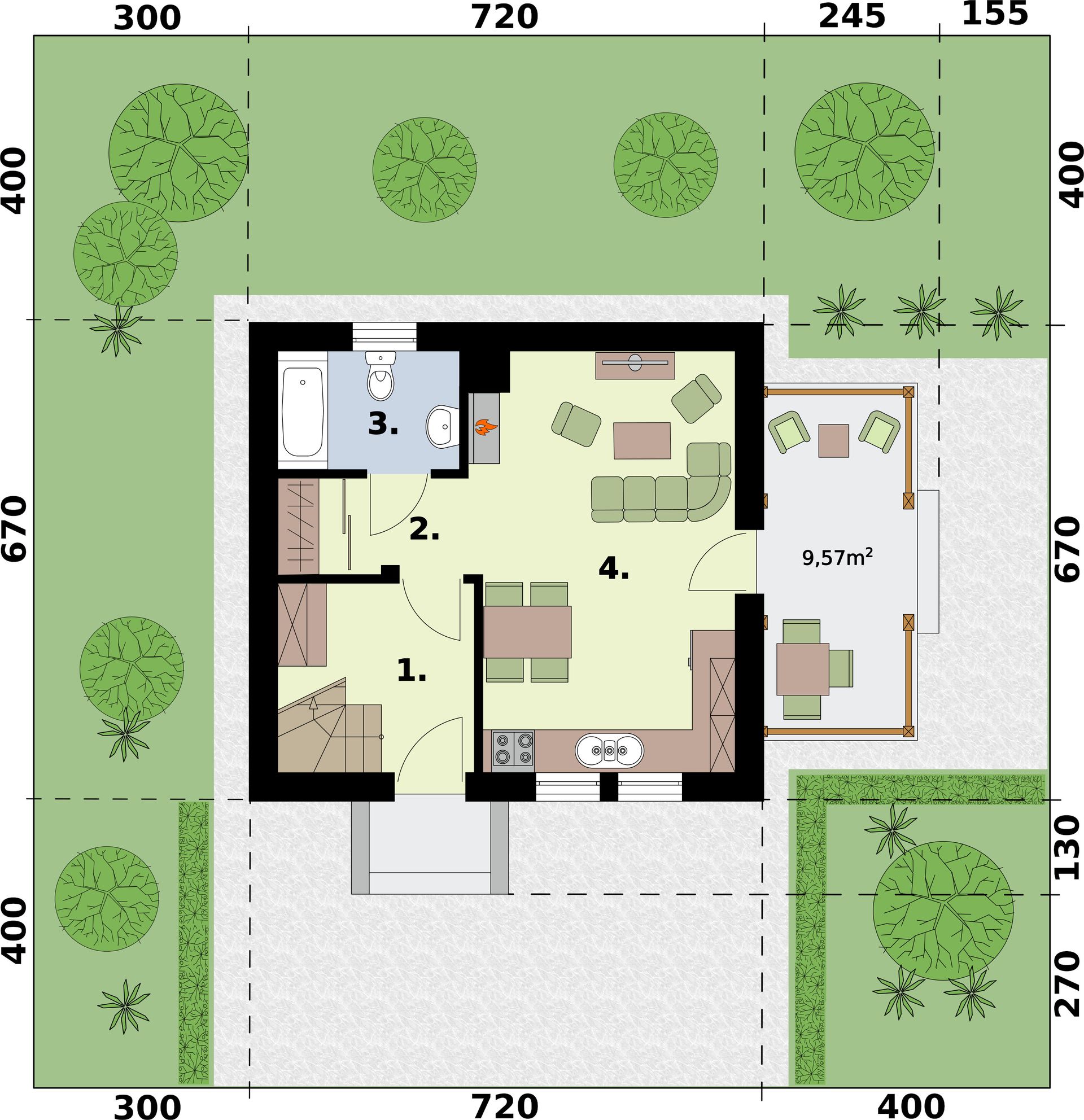

Rzut kondygnacji projektu Orlean 2 C dom mieszkalny, całoroczny - Rzut parteru

1 wiatrołap + schody
7,12 m²
2 korytarz + garderoba
3,6 m²
3 łazienka
4,1 m²
4 pokój dzienny + kuchnia + jadalnia
20,73 m²
5 weranda
9,57 m²
razem
35,55 m²

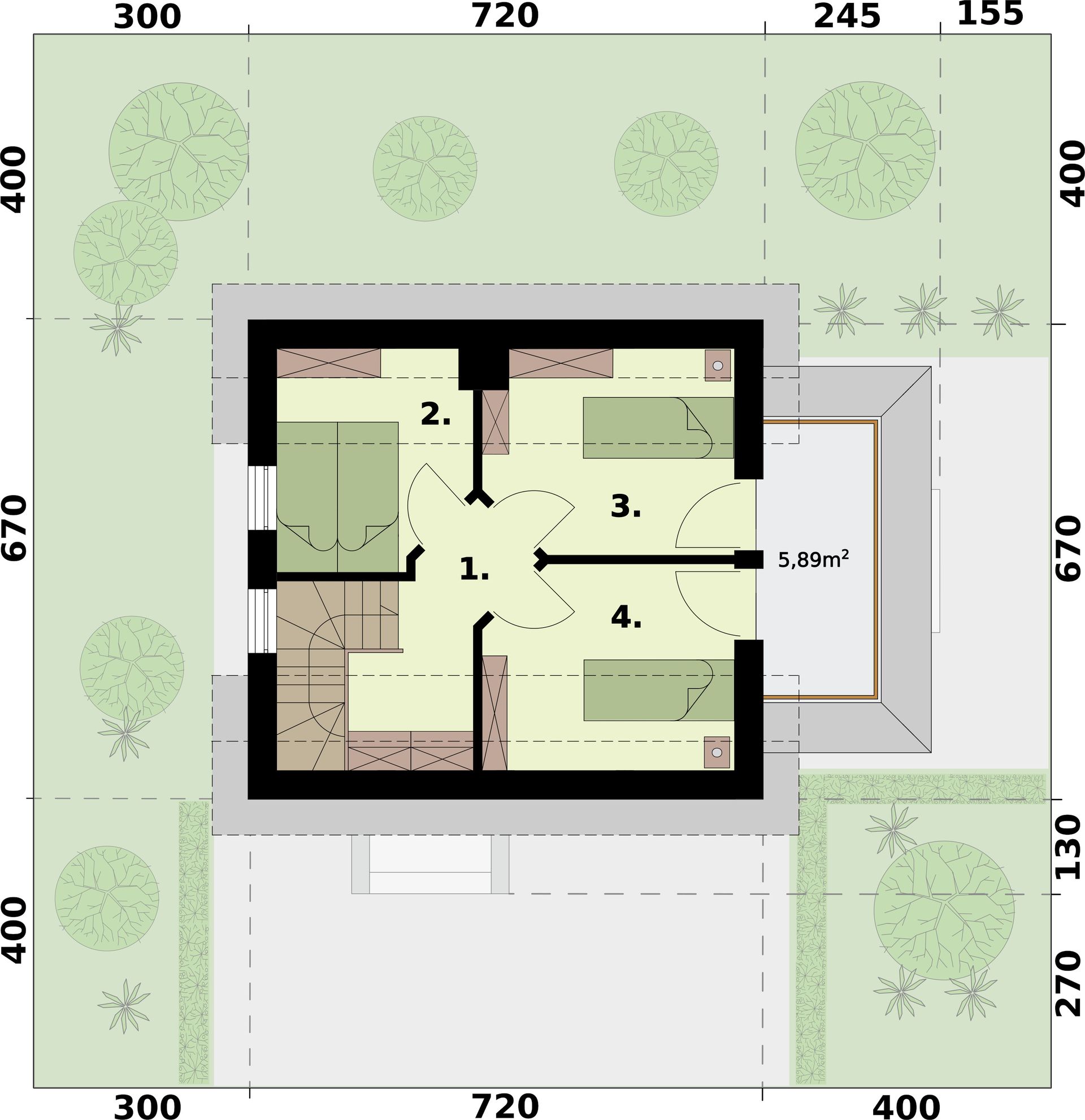

Rzut kondygnacji projektu Orlean 2 C dom mieszkalny, całoroczny - Rzut poddasza

1 korytarz
5,73 m² (8,68 m²)
2 pokój
5,45 m² (7,84 m²)
3 pokój
6,58 m² (9,56 m²)
4 pokój
6,61 m² (7,74 m²)
razem
24,37 m² (33,82 m²)

Chcesz wprowadzić zmiany w tym projekcie?

Dowiedz się, jakie zmiany są możliwe na etapie adaptacji.

Bezpłatne dodatki do projektu

Wnętrza 3D w iDesigner Wnętrza do tego projektu nie są dostępne od ręki
Analiza działkiSprawdź czy możesz wybudować ten projekt na swojej działce

Koszt budowy domu

stan zerowy

stan surowy otwarty

stan surowy zamknięty

Wycena opracowana przez autora projektu:

95 105 zł - orientacyjny koszt budowy domu do stanu surowego zamkniętego bez instalacji.

Wycena stanowi wartość przybliżoną. W zależności od wykorzystanych materiałów oraz kosztów robót budowlanych może się ona różnić od rzeczywistych wydatków. Ostateczny koszt budowy domu zależy także od lokalizacji (w tym warunków lokalnych), czasu trwania budowy oraz ewentualnych zmian wprowadzonych na etapie adaptacji projektu.

Mapa budowy Sprawdź gdzie w Polsce budowany jest ten projekt

Technologia budowy domu

Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy i stopy fundamentowe żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop gęstożebrowy. Nad budynkiem dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej w formie wiązarów krokwiowo-jętkowych. Drewno użyte do wykonania elementów konstrykcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%. FUNDAMENTY: Ławy fundamentowe wykonać z betonu C20/25 (dawne B25) i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Ławy zazbroić prętami O12 (stal A-IIIN (34GS), strzemiona O8 (stal A-I (PB240)). Głębokość posadowienia ław fundamentowych ustalono na poziomie 1,00m poniżej terenu przyległego do budynku. Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Pod fundamentami należy wykonać warstwę ochronna z 10cm chudego betonu. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechanicznie do wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Do obliczeń ław fundamentowych zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowy podłoża równym 150kPa. Głębokość posadowienia i wymiary fundamentu należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt.

Rekomendowani producenci

Informacje dodatkowe

Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.

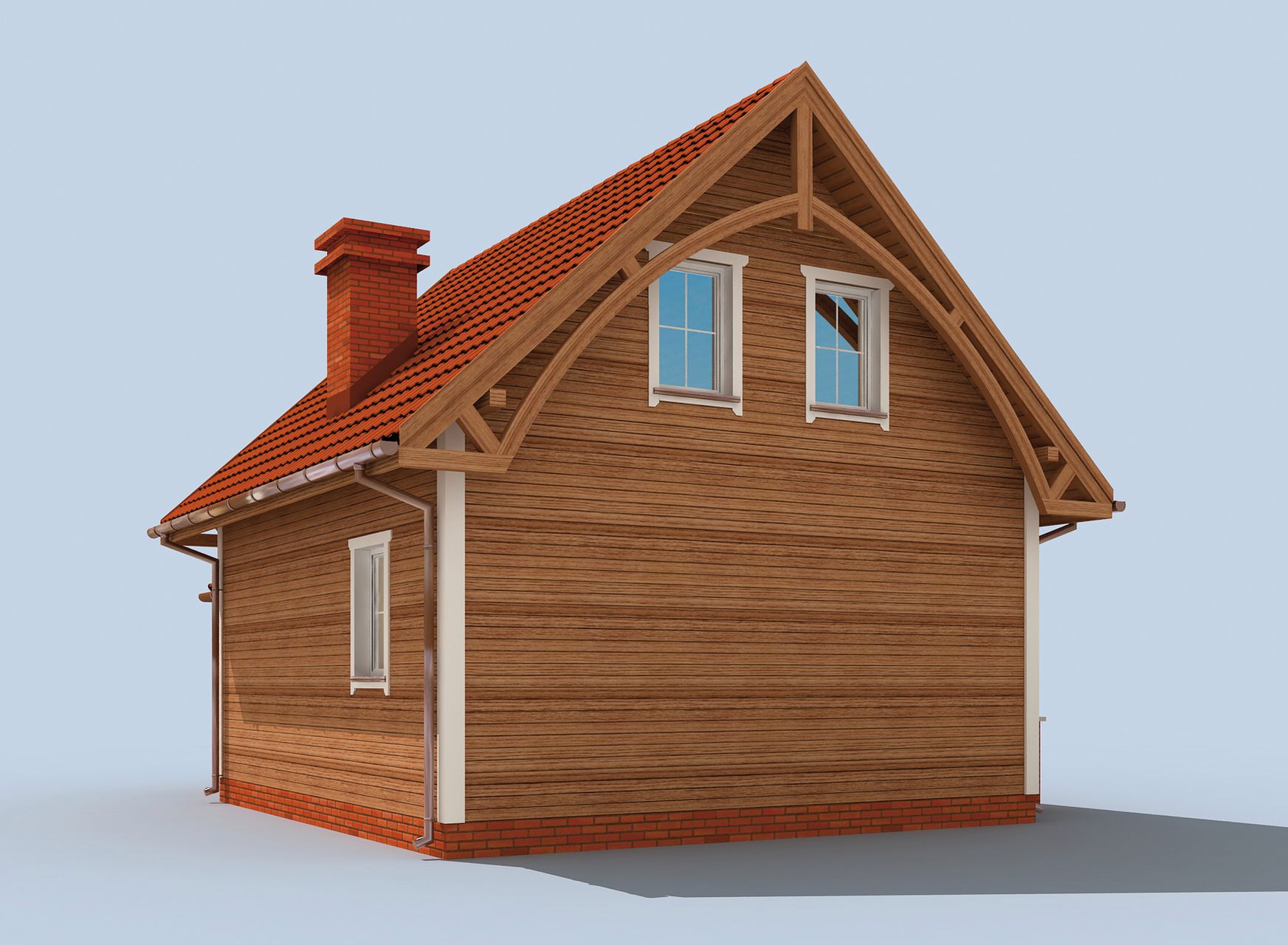

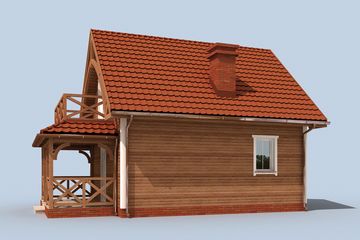

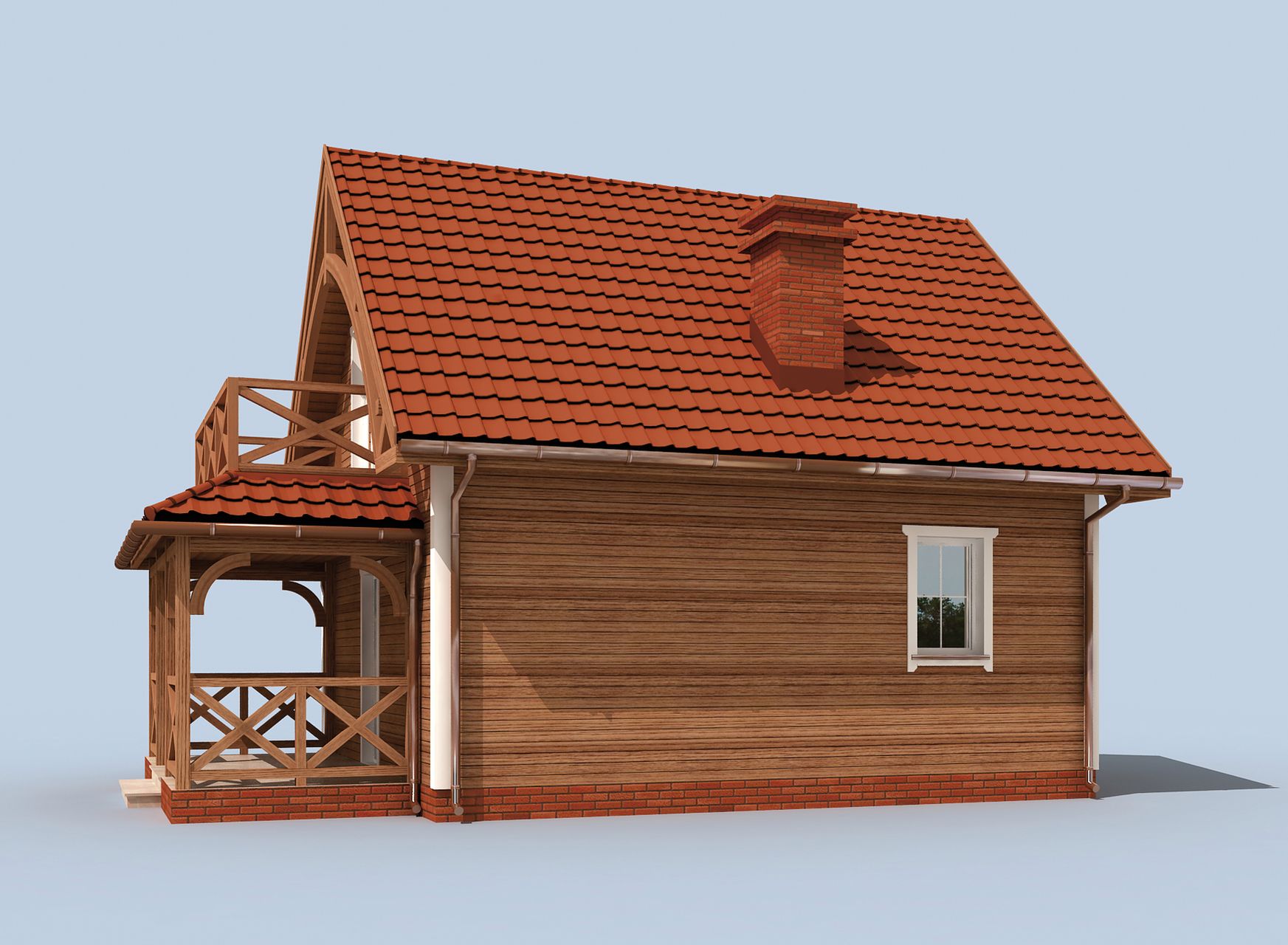

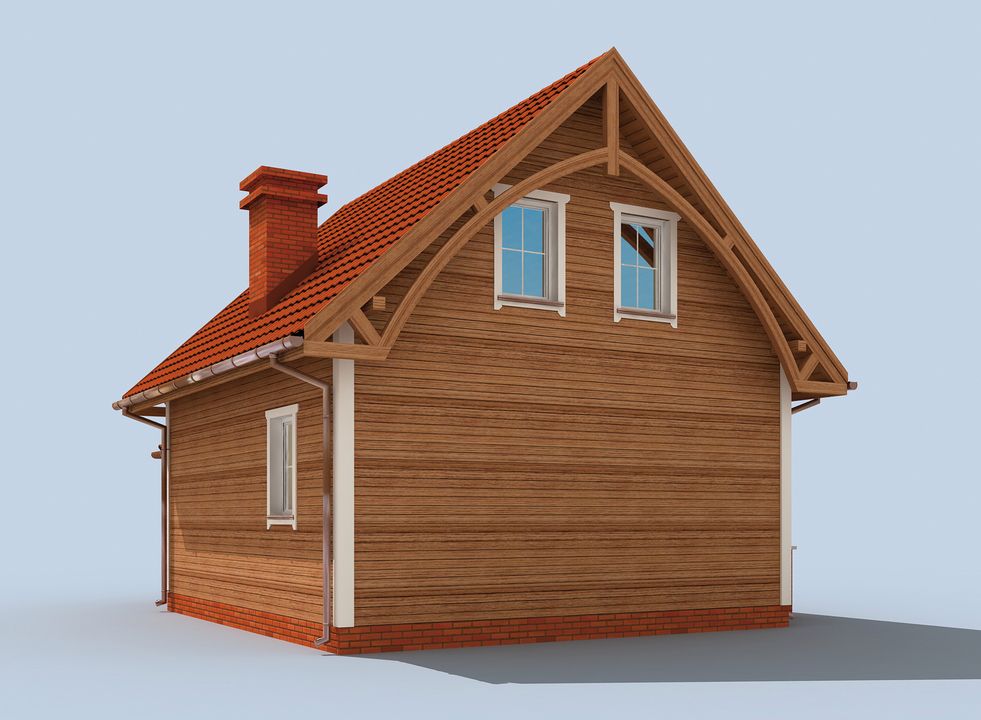

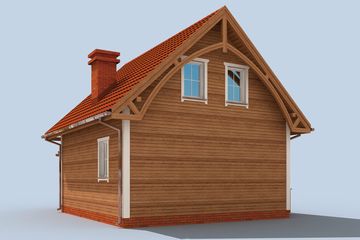

Elewacje

Autor: PRO ARTE ARKADIUSZ WOCH, KRZYSZTOF BIODROWICZ SPÓŁKA JAWNA
