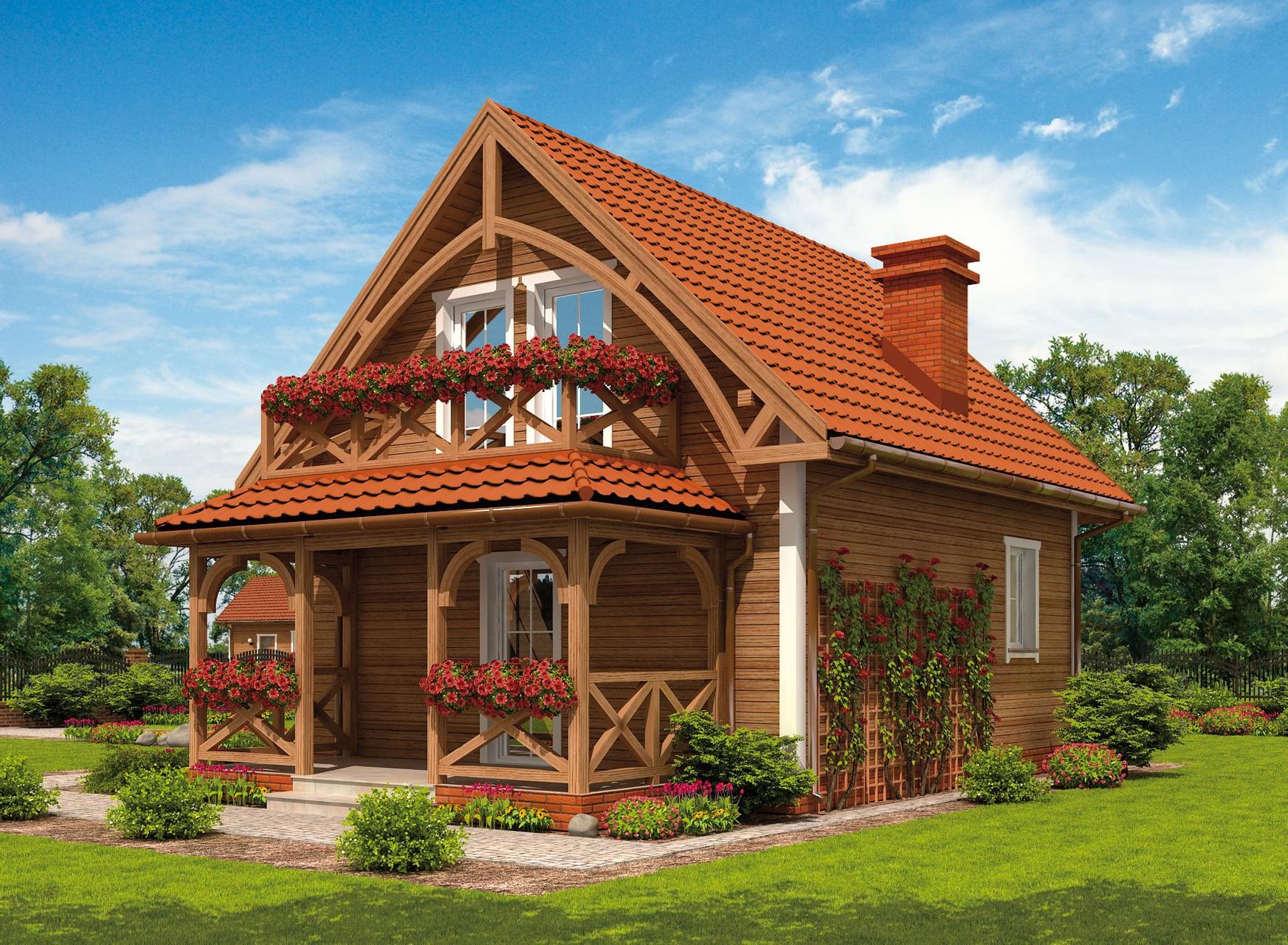

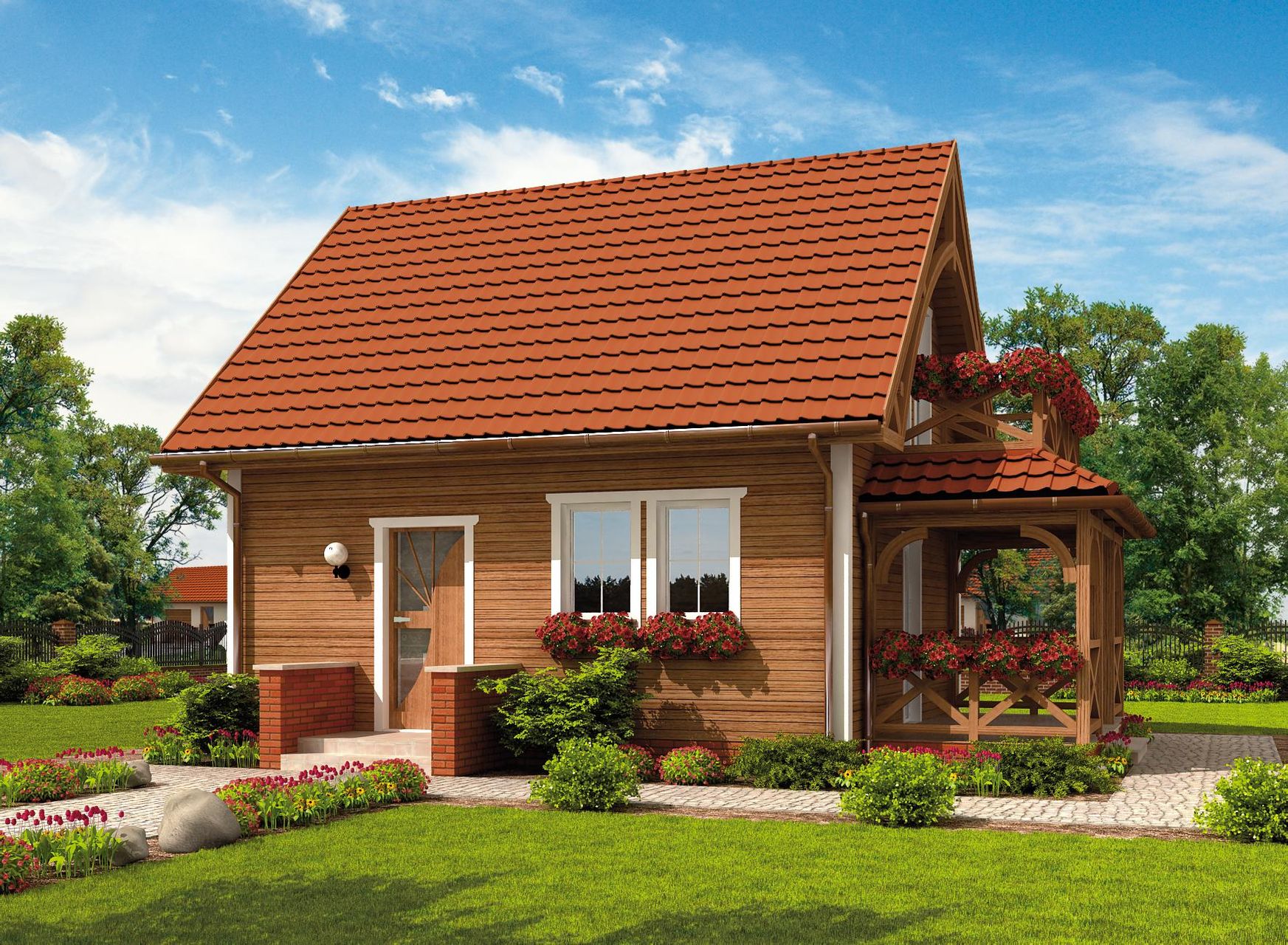

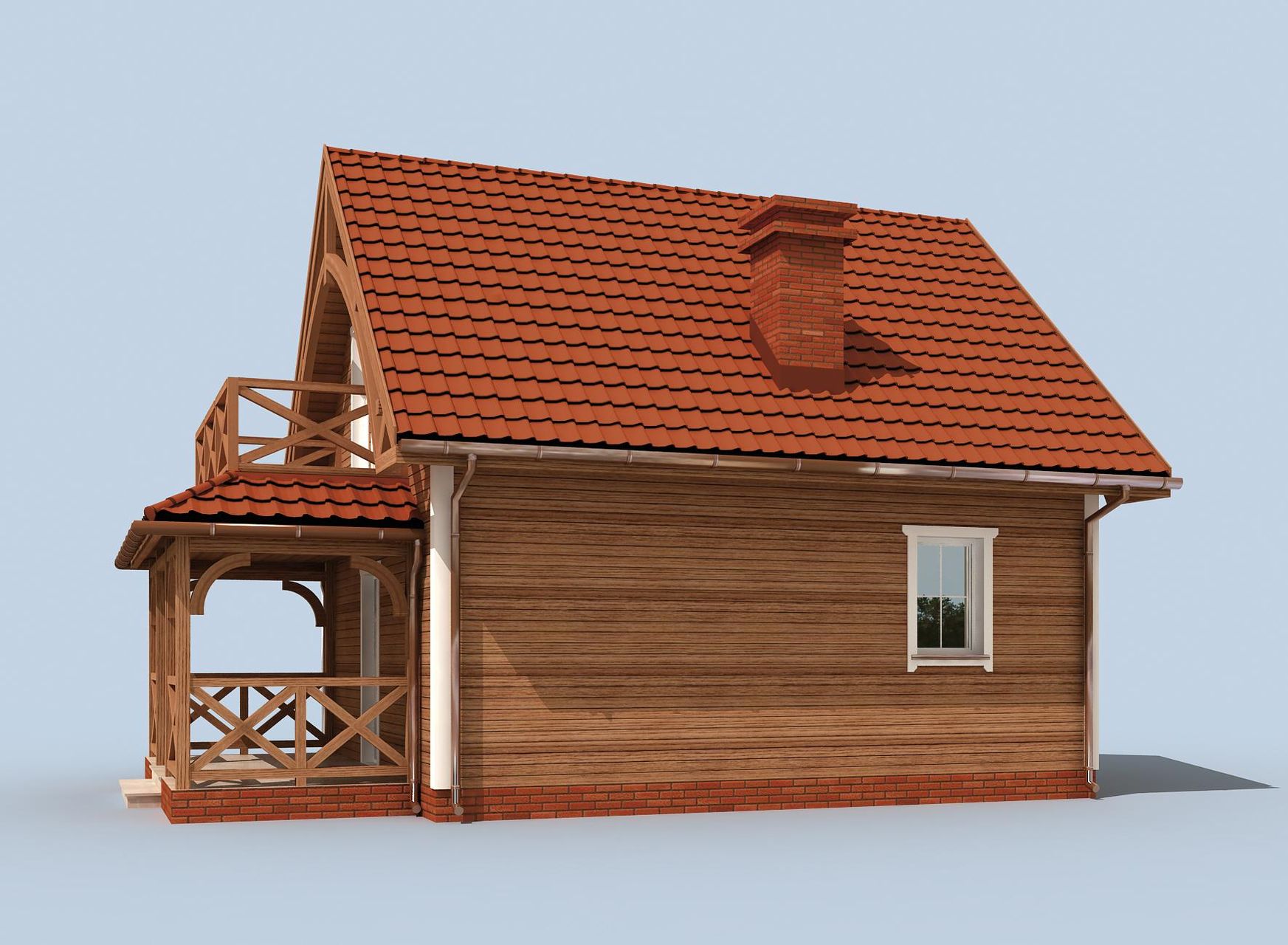

Projekt domu letniskowego o pow. 60,35 m2 z dachem dwuspadowym i werandą, sprawdź!
Czytaj więcejProjekt domu Orlean 2 dom letniskowy z poddaszem szkielet drewniany SLN2437
Dodano!
Dodano!
Rzut parteru
- 1. Wiatrołap 6,97 m²
- 2. Korytarz 4,04 m²
- 3. Łazienka 4,66 m²
- 4. Pokój dzienny + kuchnia 21,26 m²
- 5. Weranda (12,15 m²)
- Razem rzut parteru 36,93 m²
- 1. Korytarz 5,62 m² (7,36 m²)
- 2. Pokój 5,14 m² (8,29 m²)
- 3. Pokój 6,09 m² (10,11 m²)
- 4. Pokój 6,02 m² (10,40 m²)
- Razem rzut poddasza 22,87 m²
Projekt domu Orlean 2 dom letniskowy z poddaszem szkielet drewniany SLN2437
| Powierzchnia użytkowa: | 60,35 m² |
|---|---|
| Pokoje (bez salonu): | 3 |
| Stanowiska garażowe: | 0 |
| Łazienki + toalety: | 1 |
| Kąt nachylenia dachu: | 43° |
| Min. szer. i dł. działki: | 15 x 14,50 m |
| Konstrukcja: | Szkieletowa |
Projekt został
wycofany z oferty
W razie pytań prosimy o kontakt
z Centrum Obsługi Klienta
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Opłata za połączenie wg taryfy operatora.
Tylko w Extradom.pl
Sprawdź, dlaczego warto kupić u nas
Dokumentacja projektowa zgodna z WT2021
100 dni na wymianę, 30 dni na zwrot
Gwarancja najniższej ceny
Darmowa dostawa paczkomatem lub kurierem
Bezpłatne pozwolenie na zmiany w projekcie
Rzuty

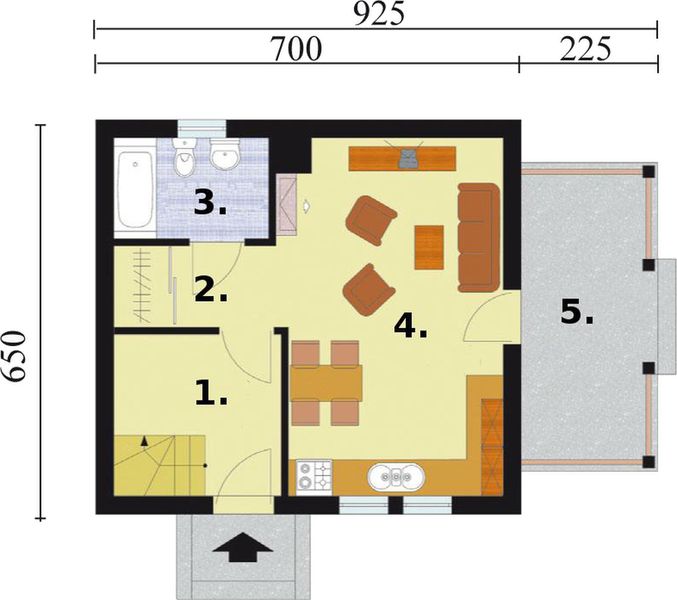

Jak wygląda proces zmianRzut parteru - 36,93 m²
- 1. Wiatrołap 6,97 m²
- 2. Korytarz 4,04 m²
- 3. Łazienka 4,66 m²
- 4. Pokój dzienny + kuchnia 21,26 m²
- 5. Weranda (12,15 m²)
- Razem rzut parteru 36,93 m²

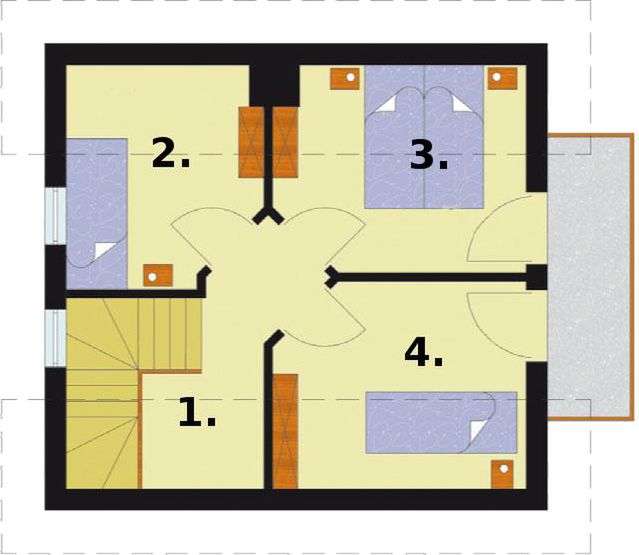

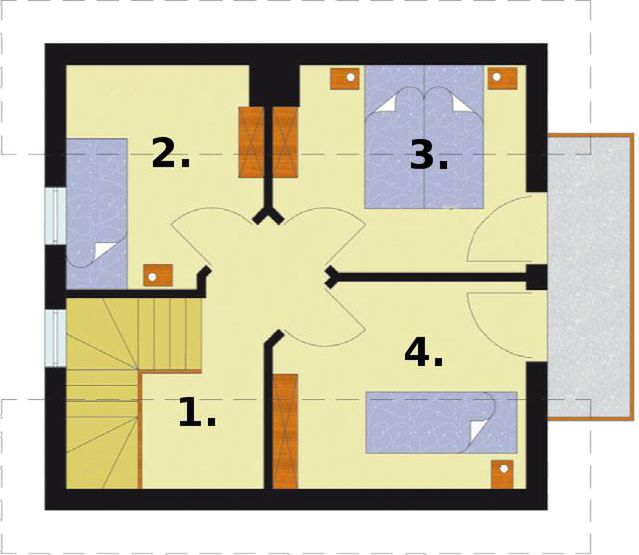

Rzut poddasza - 22,87 m²
- 1. Korytarz 5,62 m² (7,36 m²)
- 2. Pokój 5,14 m² (8,29 m²)
- 3. Pokój 6,09 m² (10,11 m²)
- 4. Pokój 6,02 m² (10,40 m²)
- Razem rzut poddasza 22,87 m²
Warianty projektu (15)
Podobne projekty (82)
Zobacz wszystkieDane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
60,35 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
45,50 m²
Powierzchnia całkowita
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.
105,93 m²
Kubatura brutto
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).
262,80 m³
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
43°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
7,29 m
Szerokość elewacji
6,50 m
Długość elewacji
7 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
15 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
14,50 m
Energooszczędność
Czym jest OZE (Odnawialne Źródło Energii)?
Wentylacja
Grawitacyjna - szczegóły
Technologia i konstrukcja
Konstrukcja
Szkieletowa
Systemy okienne
Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.
Wyceń okna za darmo
Okna dachowe
Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!
Sprawdź szczegóły
Opis szczegółowy
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy betonowe i wieńce zazbrojone konstrukcyjnie, stopy i słupy żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, nad częścią mieszkalną dach dwuspadowy oparty na więźbie o konstrukcji drewnianej w układzie krokwiowym. Drewno użyte do wykonania elementów konstrykcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%. Technologia szkieletu drewnianego: - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm - ściana wewnętrzna działowa : słupki 4x9 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm - zewnątrz obity deskami o gr 3cm i szer. 10cm - strop drewniany o konstrukcji belkowej - konstrukcja więźby dachowej drewniana w układzie krokwiowo-kleszczowym - pokrycie dachówka ceramiczna - docieplenie styropianem ryflowanym o gr. 5cm - istnieje możliwość adaptacji obiektu na budynek całoroczny - w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 15 cm. - instalacja grzewcza w wersji całorocznej : ogrzewanie gazowe lub kominek z płaszczem wodnym
Gotowe domy modułowe (96)
Zobacz wszystkie
Stan deweloperski nawet w 6 miesięcy • Gwarancja stałej ceny
Dodatki do projektu
Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.
Bestseller
Kosztorys
250 zł
Bestseller
Dodatkowy egzemplarz projektu
450 zł
Opis projektu
Informacje dodatkowe
Projekt nie spełnia norm związanych z Eurokodami. Zapytaj Doradcę o dostępność projektu w wersji dostosowanej do Eurokodów. Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
