Rzut parteru
- 1. Wiatrołap + schody 6,72 m²
- 2. Korytarz + garderoba 3,29 m²
- 3. Kuchnia 8,56 m²
- 4. Pokój dzienny 13,06 m²
- 5. Łazienka 4 m²
- Razem rzut parteru 35,63 m²
- 1. Korytarz 5,48 m² (7,53 m²)
- 2. Pokój 6,10 m² (10,17 m²)
- 3. Pokój 6,04 m² (10,31 m²)
- 4. Pokój 4,89 m² (7,53 m²)
- Razem rzut poddasza 22,51 m²

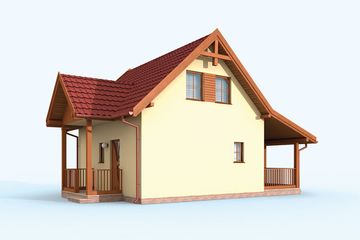

Projekt domu Orlean 4 szkielet drewniany dom letniskowy z poddaszem użytkowym SLN2532
| Powierzchnia użytkowa: | 58,23 m² |
|---|---|
| Pokoje (bez salonu): | 3 |
| Stanowiska garażowe: | 0 |
| Łazienki + toalety: | 1 |
| Kąt nachylenia dachu: | 43° |
| Min. szer. i dł. działki: | 14,44 x 18,94 m |
| Konstrukcja: | Szkieletowa |
Projekt został
wycofany z oferty
W razie pytań prosimy o kontakt
z Centrum Obsługi Klienta
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Opłata za połączenie wg taryfy operatora.
Tylko w Extradom.pl
Sprawdź, dlaczego warto kupić u nas
Dokumentacja projektowa zgodna z WT2021
100 dni na wymianę, 30 dni na zwrot
Gwarancja najniższej ceny
Darmowa dostawa paczkomatem lub kurierem
Bezpłatne pozwolenie na zmiany w projekcie
Rzuty

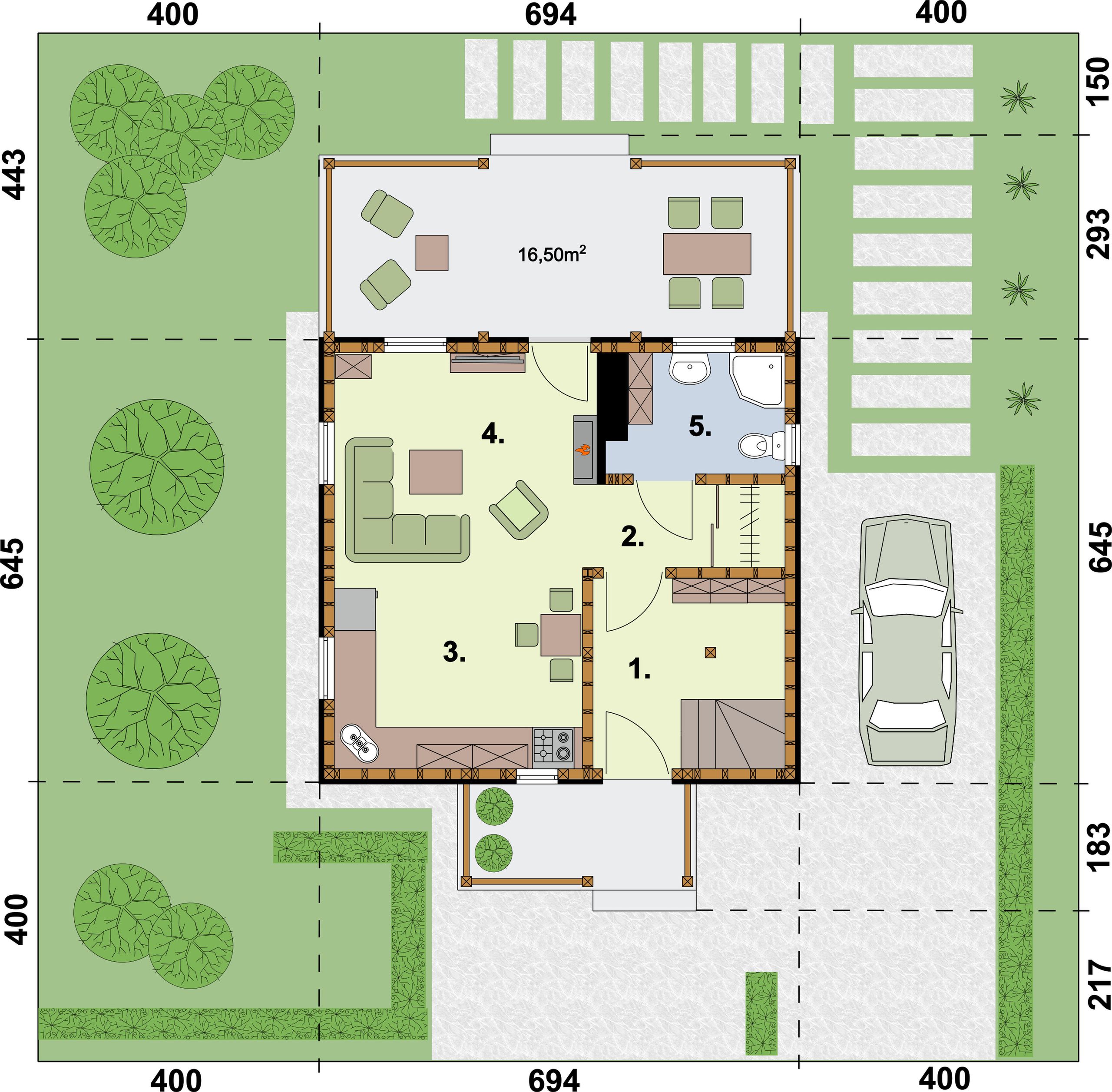

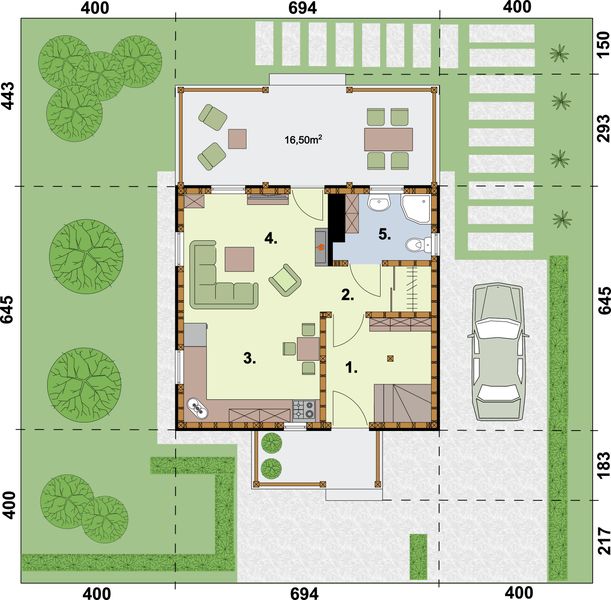

Jak wygląda proces zmianRzut parteru - 35,63 m²
- 1. Wiatrołap + schody 6,72 m²
- 2. Korytarz + garderoba 3,29 m²
- 3. Kuchnia 8,56 m²
- 4. Pokój dzienny 13,06 m²
- 5. Łazienka 4 m²
- Razem rzut parteru 35,63 m²

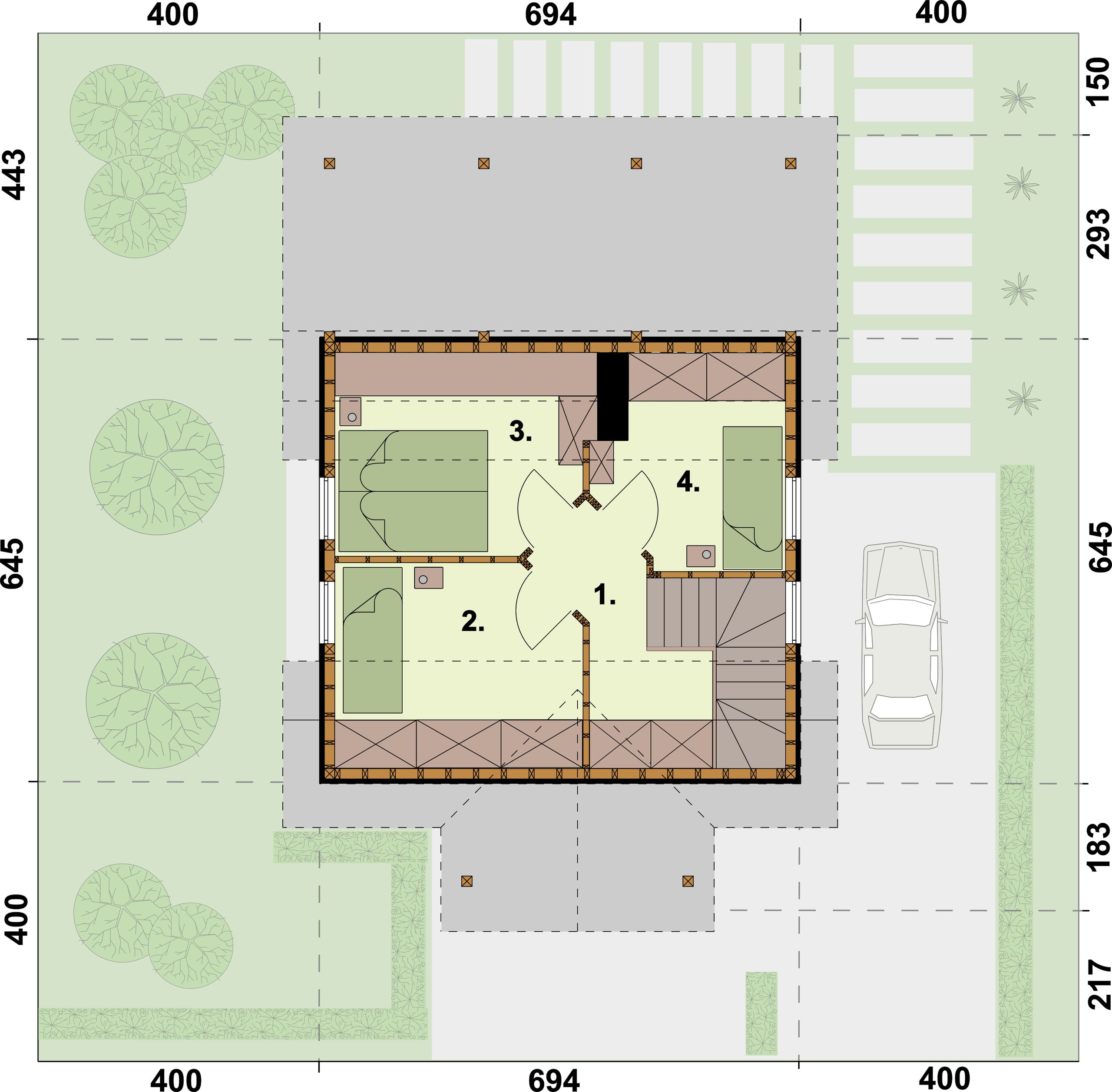

Rzut poddasza - 22,51 m²
- 1. Korytarz 5,48 m² (7,53 m²)
- 2. Pokój 6,10 m² (10,17 m²)
- 3. Pokój 6,04 m² (10,31 m²)
- 4. Pokój 4,89 m² (7,53 m²)
- Razem rzut poddasza 22,51 m²
Warianty projektu (17)
Podobne projekty (87)
Zobacz wszystkieElewacje
Frontowa
Tylna
Lewa
Prawa
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
58,23 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
44,69 m²
Powierzchnia całkowita
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.
114 m²
Kubatura brutto
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).
257,20 m³
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
43°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
7,26 m
Szerokość elewacji
6,94 m
Długość elewacji
6,44 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
14,44 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
18,94 m
Energooszczędność
Czym jest OZE (Odnawialne Źródło Energii)?
Wentylacja
Grawitacyjna - szczegóły
Technologia i konstrukcja
Konstrukcja
Szkieletowa
Systemy okienne
Opis szczegółowy
Ściany zewnętrzne: Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.; Ściany wewnętrzne: Słupki w ścianach działowych zwykle mają wymiary 5x9 cm; Strop: drewniany, zaprojektowany w zależności od obliczeń; Więźba dachowa: Przekroje w zależności od obliczeń statyczno-wytrzymałościowych; Fundament: Hydroizolacja-izolacja przeciwwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian; Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER; Dach: wełna mineralna ISOVER; Pokrycie dachu: dachówka ceramiczna Koramic
Gotowe domy modułowe (98)
Zobacz wszystkie
Stan deweloperski nawet w 6 miesięcy • Gwarancja stałej ceny
Dodatki do projektu
Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.
Bestseller
Kosztorys
250 zł
Bestseller
Dodatkowy egzemplarz projektu
450 zł
Opis projektu
Informacje dodatkowe
Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
