Projekt domu Jaskółka 5 z garażem WRL1055

Cena projektu: 2 499 zł 2 399 zł Oszczędzasz 100 złOferta ważna do 30 listopada 2018 r.

Masz pytania? Zadzwoń
71 715 20 60

pn-pt 8-22, sb 10-18

Zamów rozmowę
Udostępnij
Pow. użytkowa
119,7 m²
Min. szer. działki
20,92 m
Wysokość budynku
8,75 m
Pow. zabudowy
123,65 m²
Kubatura
440,6 m³
Kąt nach. dachu
40°
Pow. dachu
202,1 m²
Liczba pokoi
4 (3 + 1 na parterze)
Stan. garażowe
1

Opis projektu

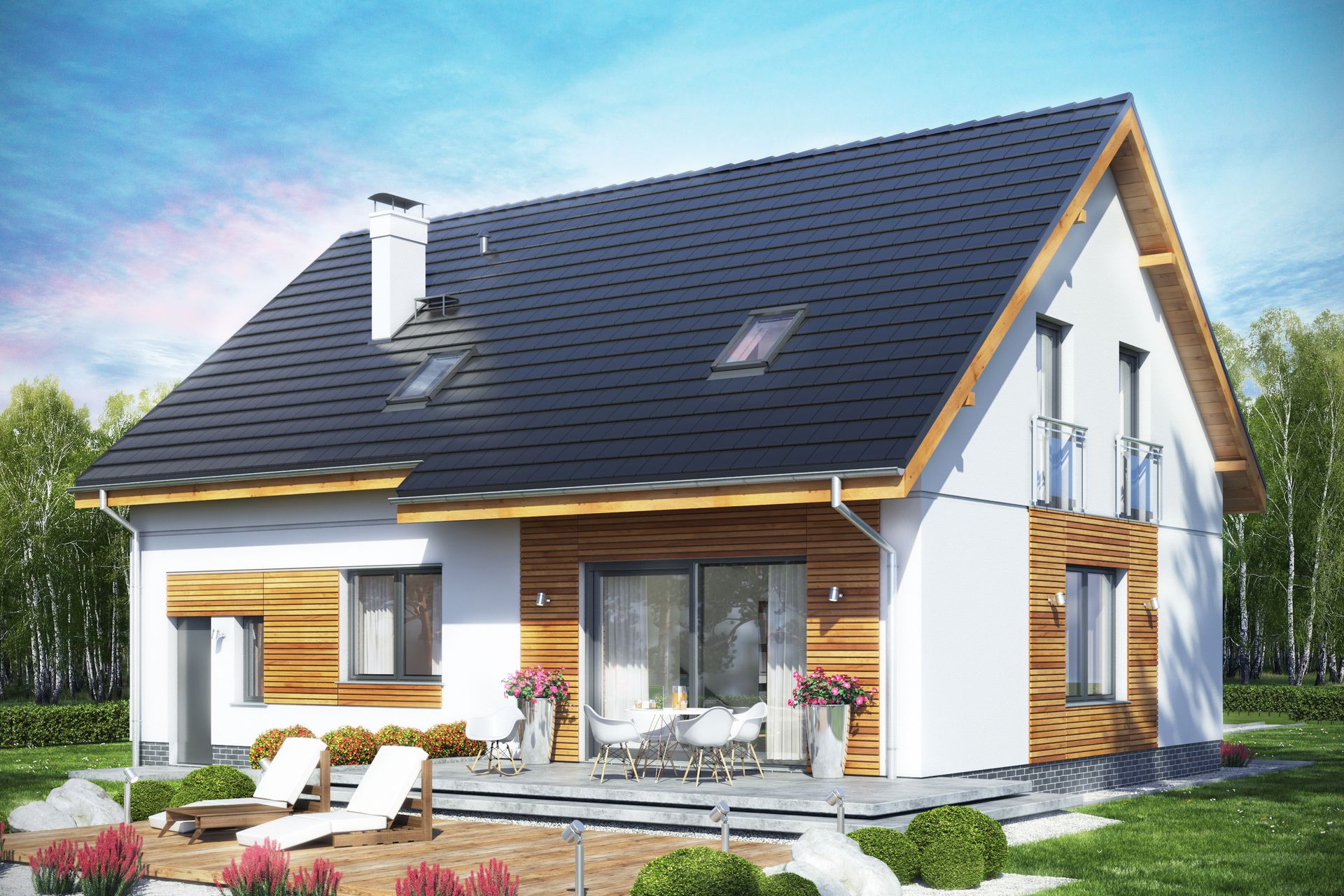

Dom został zaprojektowany dla potrzeb 4-ro lub 5-cio osobowej rodziny. Kompaktowa, zwarta bryła domu, oparta na rzucie proztokąta, jest przekryta dwuspadowym dachem o bardzo prostej konstrukcji drewnianej. Dom zaprojektowano dodatkowo z garażem jednostanowiskowym wbudowanym bryłę budynku. Proste i funkcjonalne wnętrze zakłada strefę dzienną wraz z pokojem gościnnym na parterze oraz w pełni rozkładową strefę nocną na poddaszu. Przestronny, otwierający się na ogród salon z jadalnią dopełniono częściowo zadaszonym tarasem, który doskonale sprawdzi się jako miejsce na letnie posiłki. Nad pomieszczeniem garażu i kotłowni znajduje się przestronny strych użytkowy który mozna przeznaczyć na dodatkowy pokój lub pomieszczenie rekreacyjne. W budynku zaprojektowano pomieszczenie kotłowni, standardowo z kotłem na paliwo stałe - ekogroszek, opcjonalnie jest również zaprojektowana instalacja gazu z piecem gazowym. Optymalna wysokość ścianki kolankowej (106 cm w części mieszkalnej i 163 cm w części strychu), pozwala na uzyskanie komfortowej powierzchni mieszkalnej na poddaszu i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz nowoczesnych materiałów, takich jak elewacyjna okładzina klinkierowa, czy szlachetna dachówka ceramiczna. Ponadczasowa architektura tego małego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.

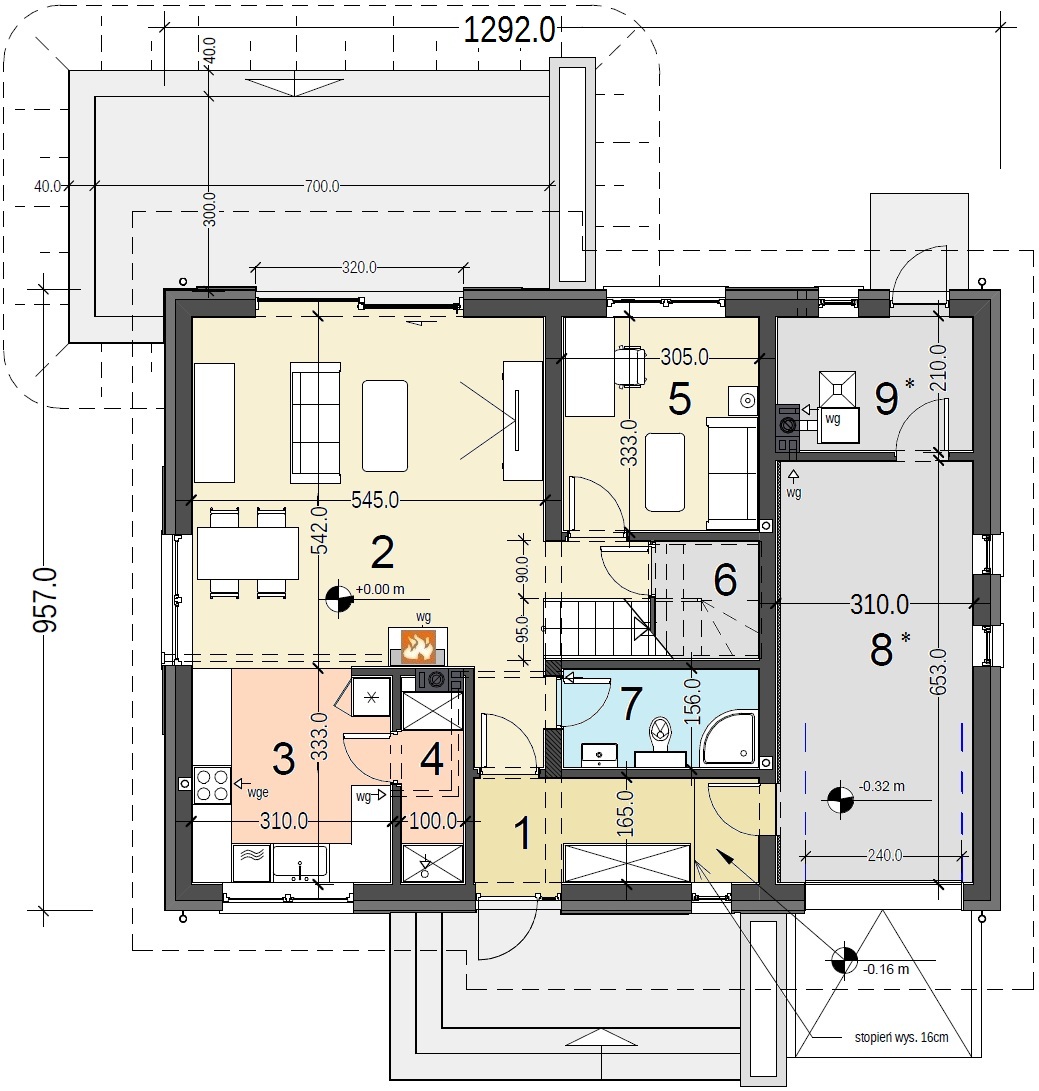

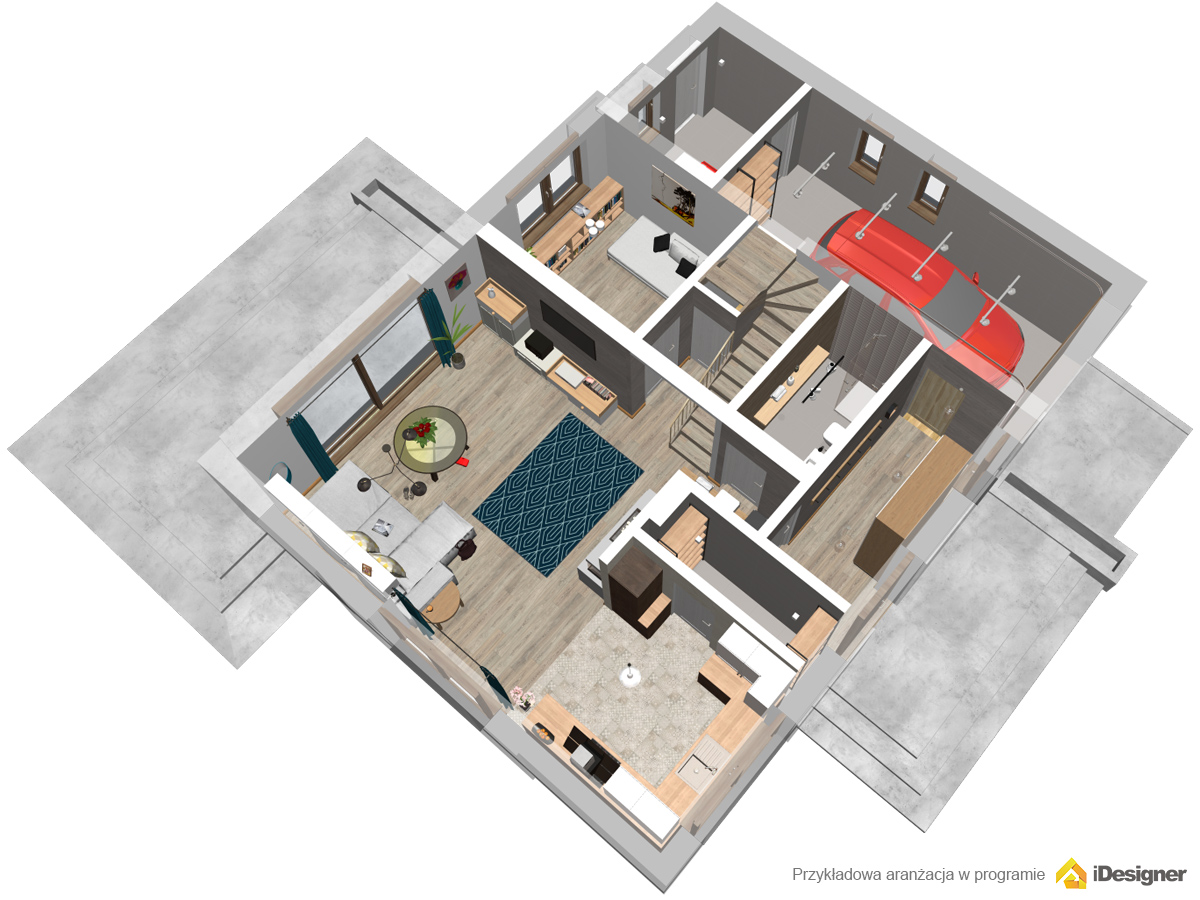

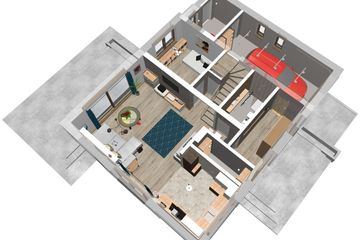

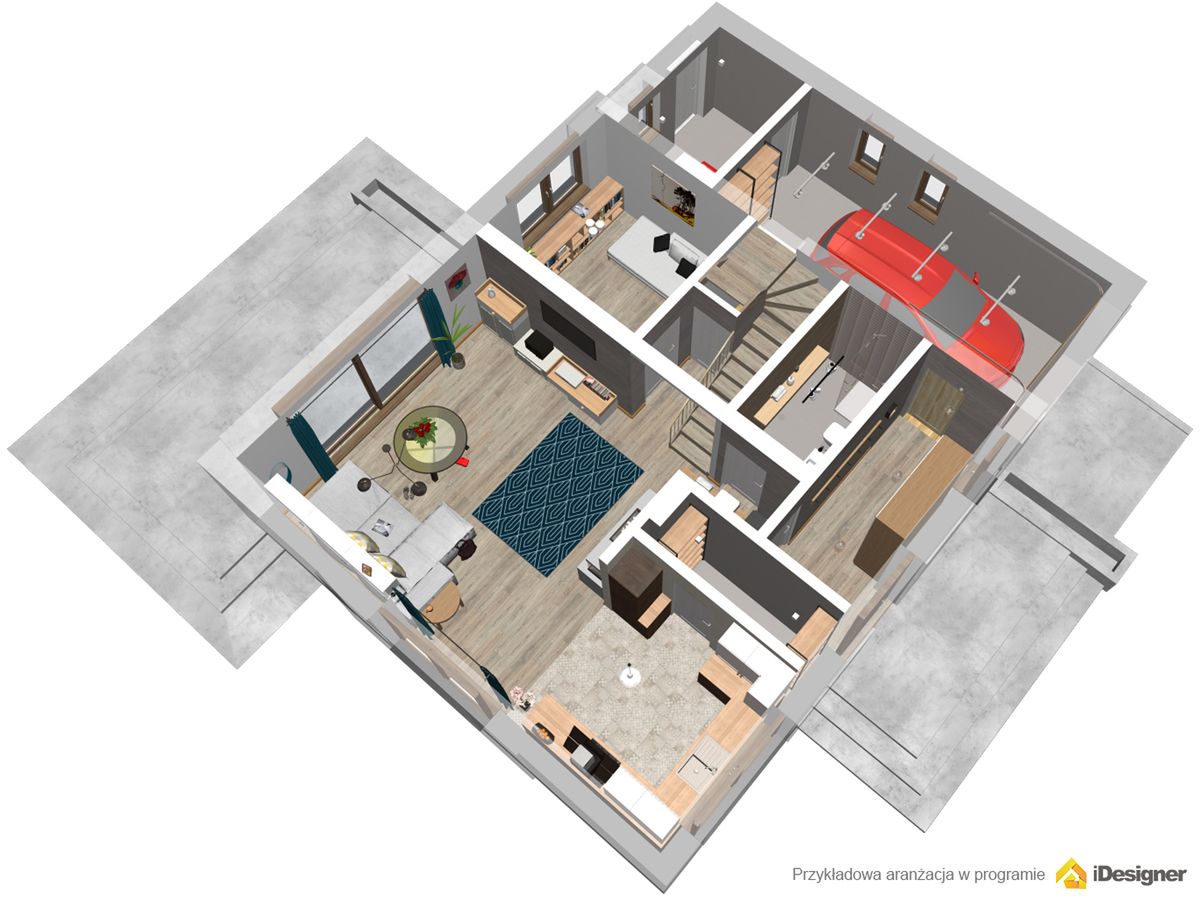

Rzut kondygnacji projektu Jaskółka 5 z garażem - Rzut parteru

1 wiatrołap
7 m²
2 pokój dzienny + jadalnia
30,8 m²
3 kuchnia
10 m²
4 spiżarnia
2,8 m²
5 pokój
9,8 m²
6 garderoba
2,2 m²
7 łazienka
4,5 m²
8 garaż jednostan.
19,8 m²
9 kotłownia
6 m²
razem
92,9 m²

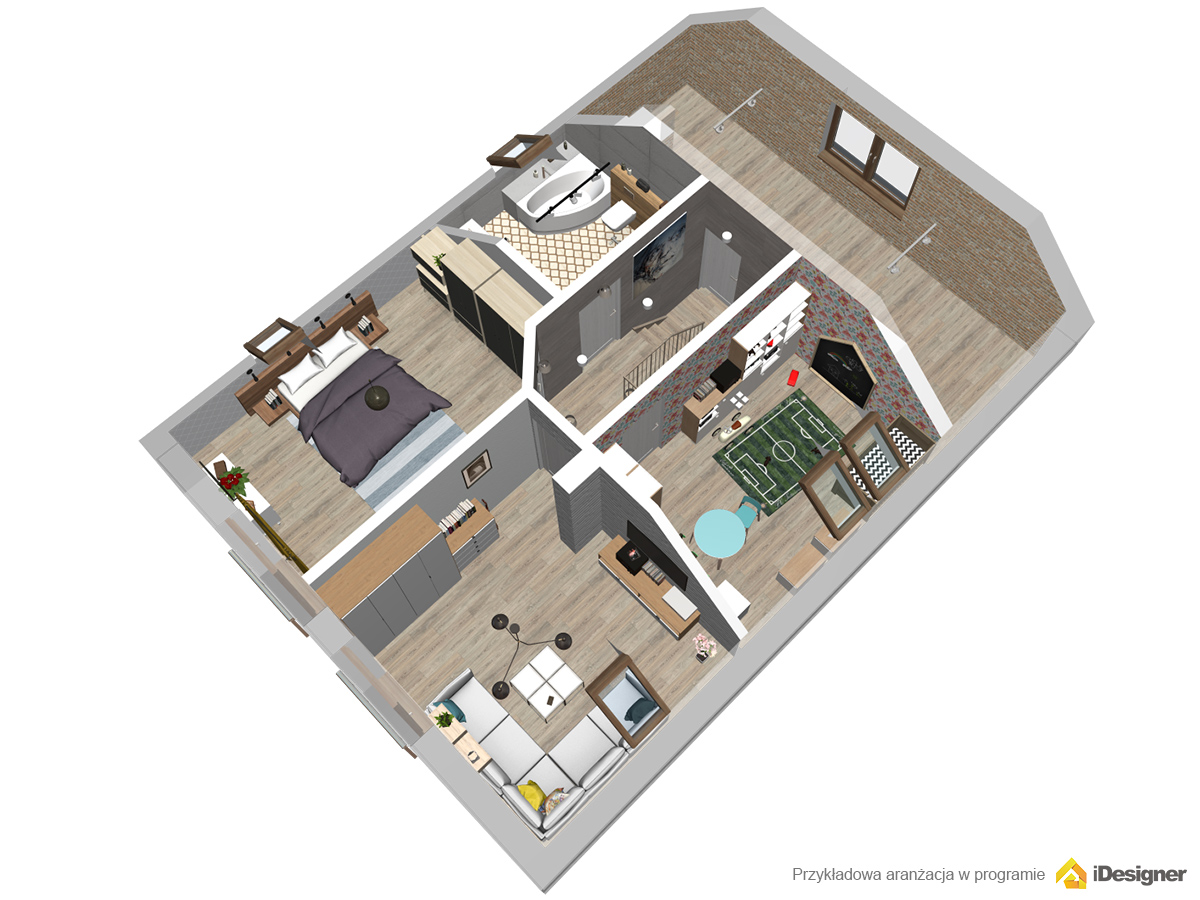

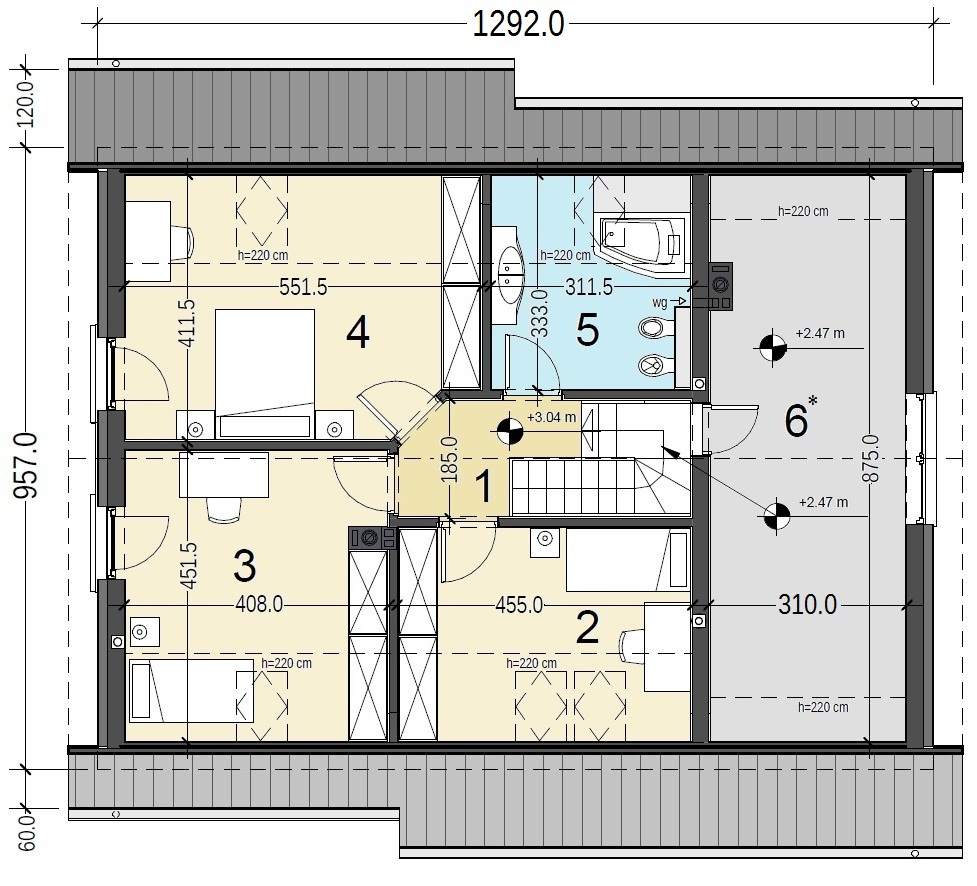

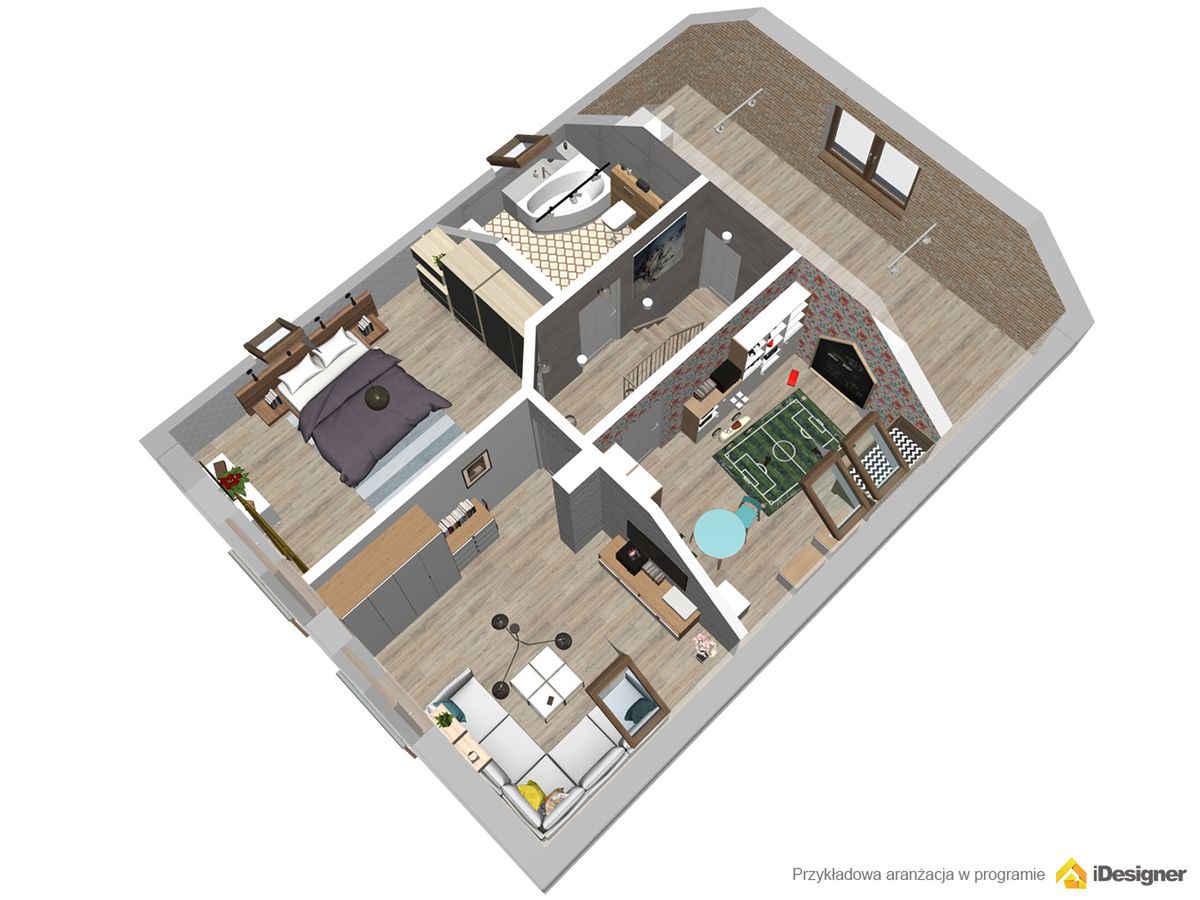

Rzut kondygnacji projektu Jaskółka 5 z garażem - Rzut poddasza

1 korytarz
3,9 m²
2 pokój
10,7 m² (14,8 m²)
3 pokój
14,2 m² (17,8 m²)
4 pokój
16,5 m² (21,4 m²)
5 łazienka
7,3 m² (10,1 m²)
6 strych
24,4 m² (26,2 m²)
razem
77 m² (94,2 m²)
BEZPŁATNE POZWOLENIE NA ZMIANY Dopasuj projekt do swoich potrzeb
BEZPŁATNE RYSUNKI SZCZEGÓŁOWE Sprawdź dokładne wymiary
Kreator 3D Oglądaj projekt Jaskółka 5 z garażem w 3D i zmieniaj jego wykończenie!

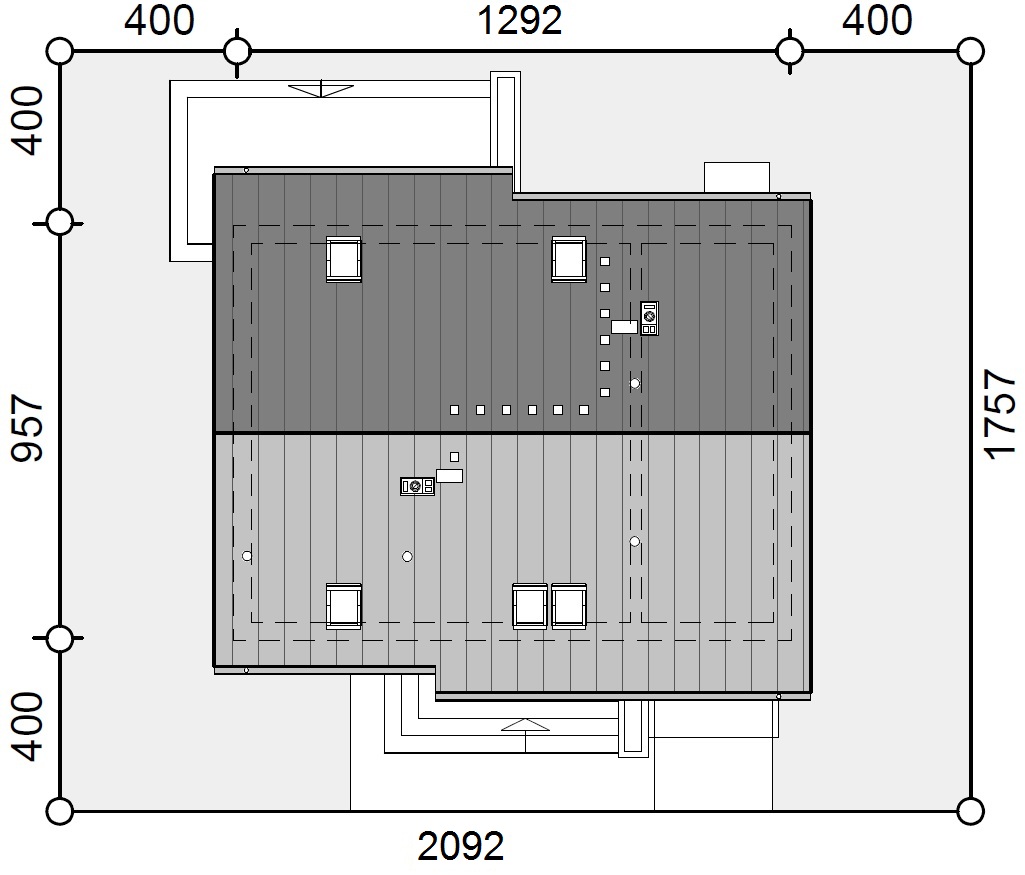

Usytuowanie domu na działce

Usytuowanie projektu Jaskółka 5 z garażem na działce

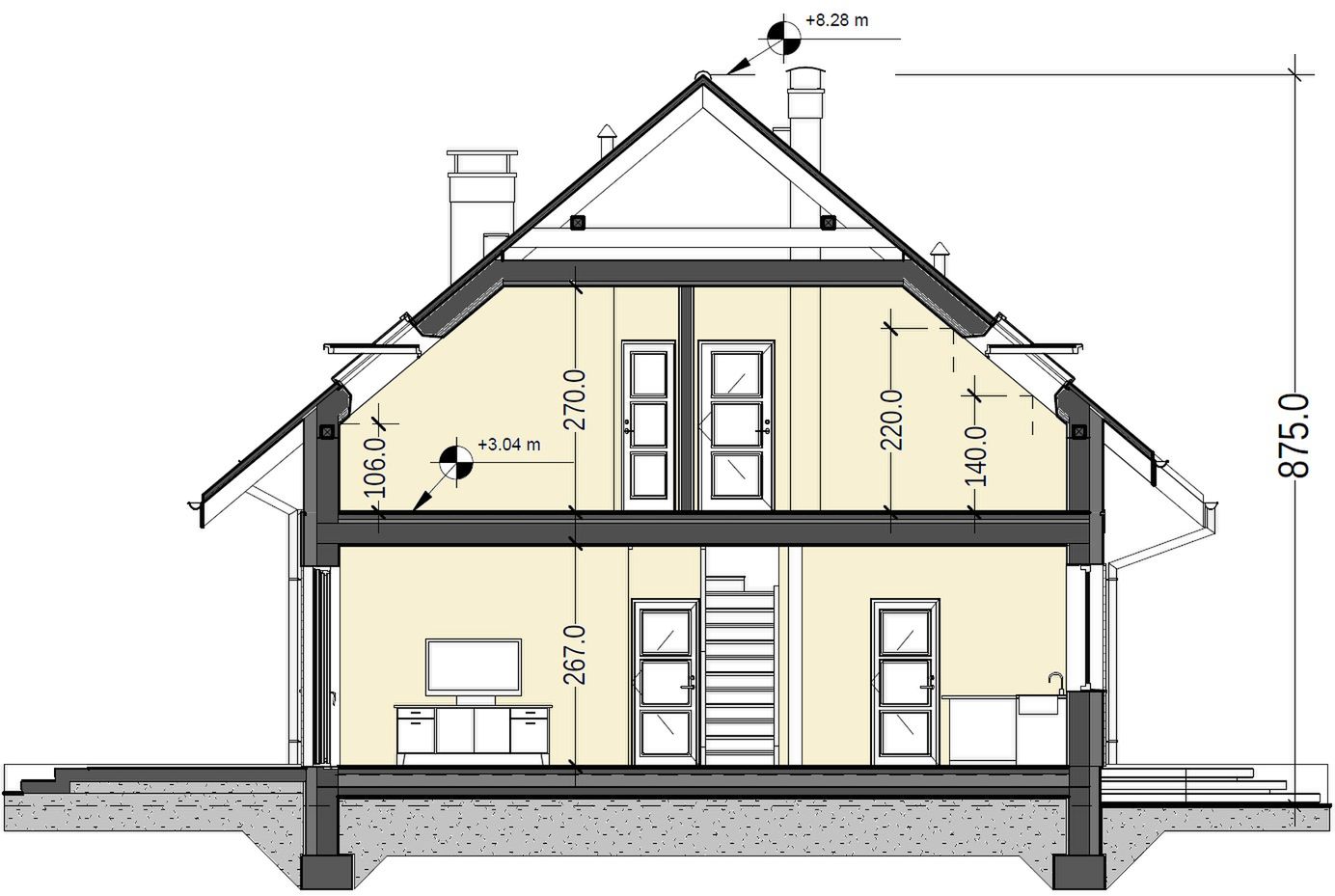

Przekrój pionowy

Przekrój pionowy projektu Jaskółka 5 z garażem
Mapa budowy Sprawdź gdzie w Polsce budowany jest ten projekt

Technologia budowy domu

Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi) użytych w projekcie gwarantuje uzyskanie wskaźnika rocznego obliczeniowego zapotrzebowania na energię pierwotną dla budynku „Ep” poniżej 90 kWh/(m2·rok) – wymagania od stycznia 2017 do stycznia 2021 to 95 kWh/(m2·rok). Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie cementowo-wapiennej lub systemowej. Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm. Strop gęstożebrowy z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa krokwiowo-jętkowa.

Rekomendowani producenci

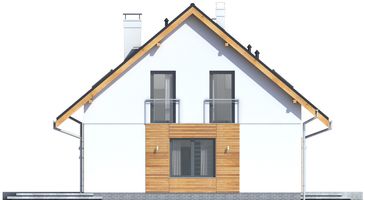

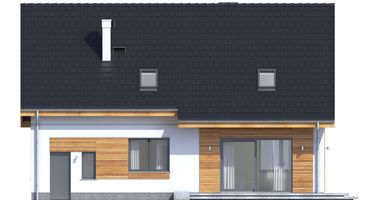

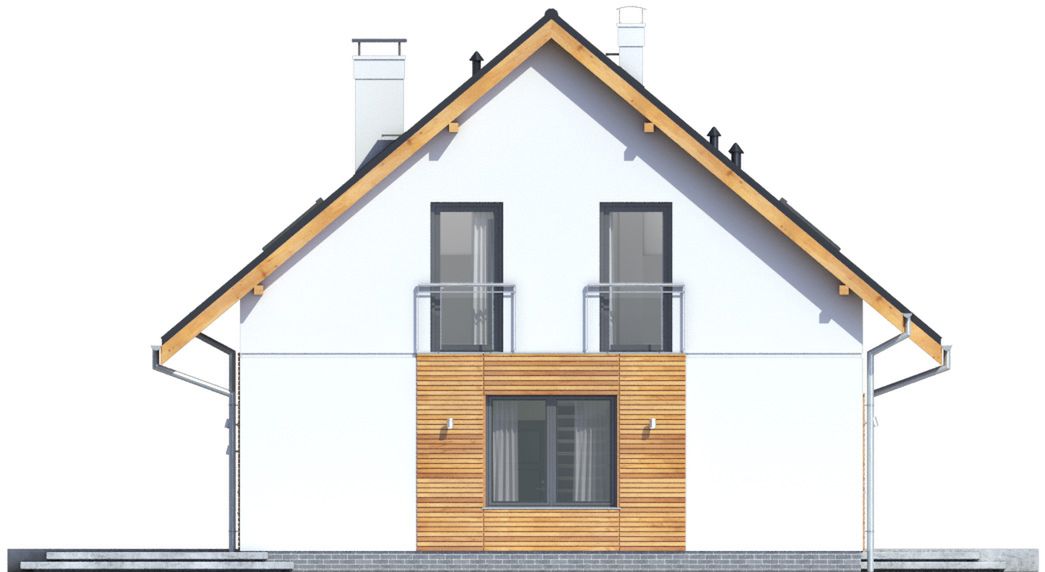

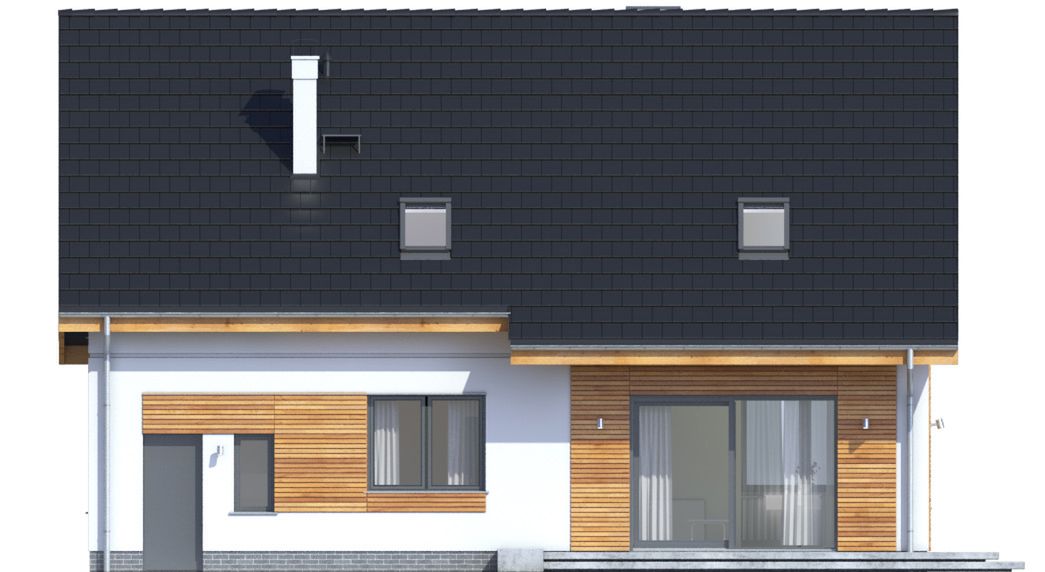

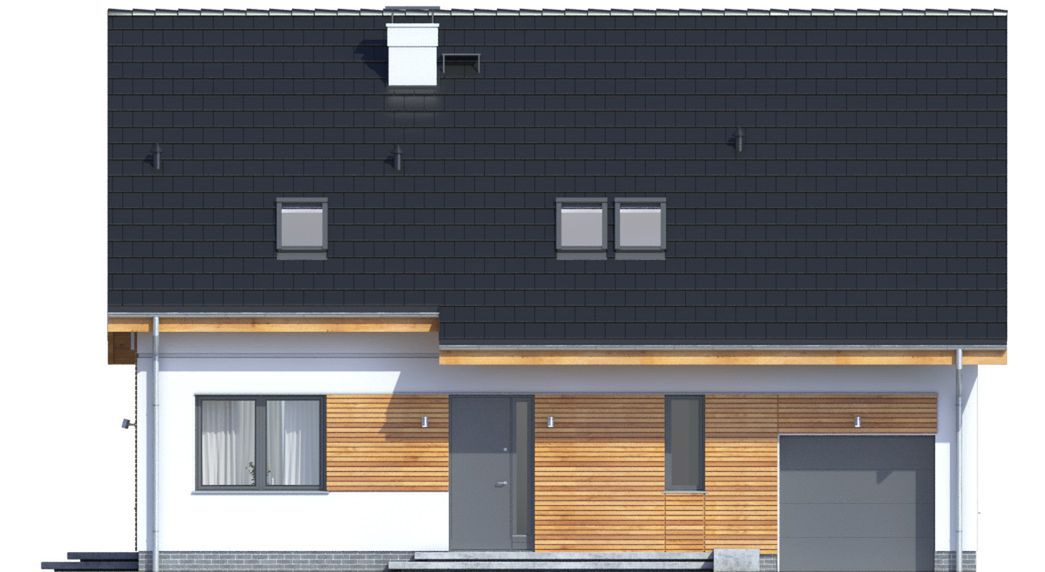

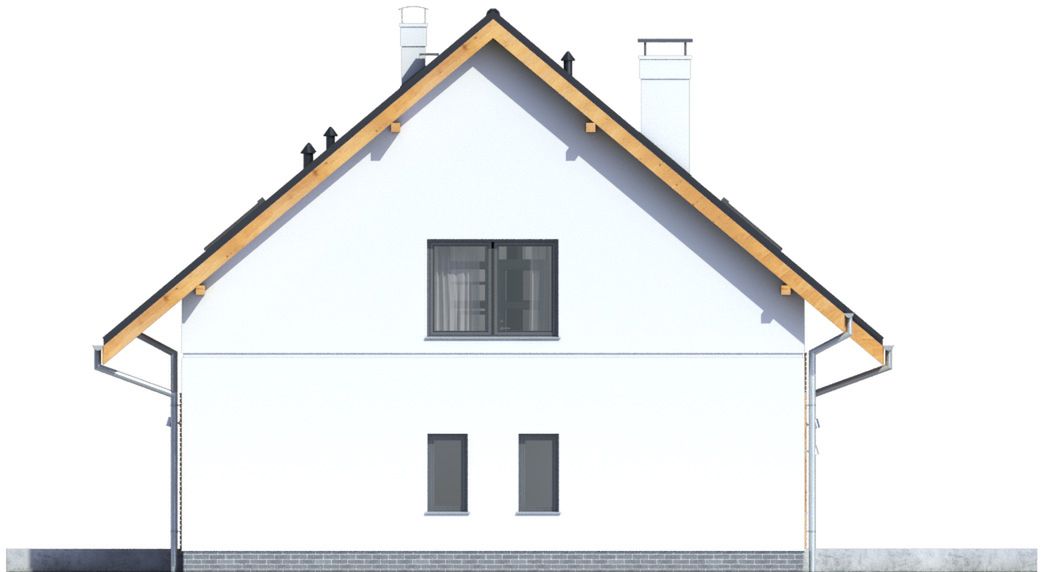

Elewacje

Autor: Lelo Design
