Projekt domu Jaskółka 3 bez garażu WRL1054

Cena projektu: 2 499 zł 2 399 zł Oszczędzasz 100 złOferta ważna do 31 maja 2019 r.

Masz pytania? Zadzwoń
71 715 20 60

pn-pt 8-22, sb-nd 10-18

Zamów rozmowę
Pow. użytkowa
114,6 m²
Min. szer. działki
17,57 m
Wysokość budynku
8,74 m
Pow. zabudowy
91,6 m²
Kubatura
321,8 m³
Kąt nach. dachu
40°
Pow. dachu
154,3 m²
Liczba pokoi
4 (3 + 1 na parterze)

Opis projektu

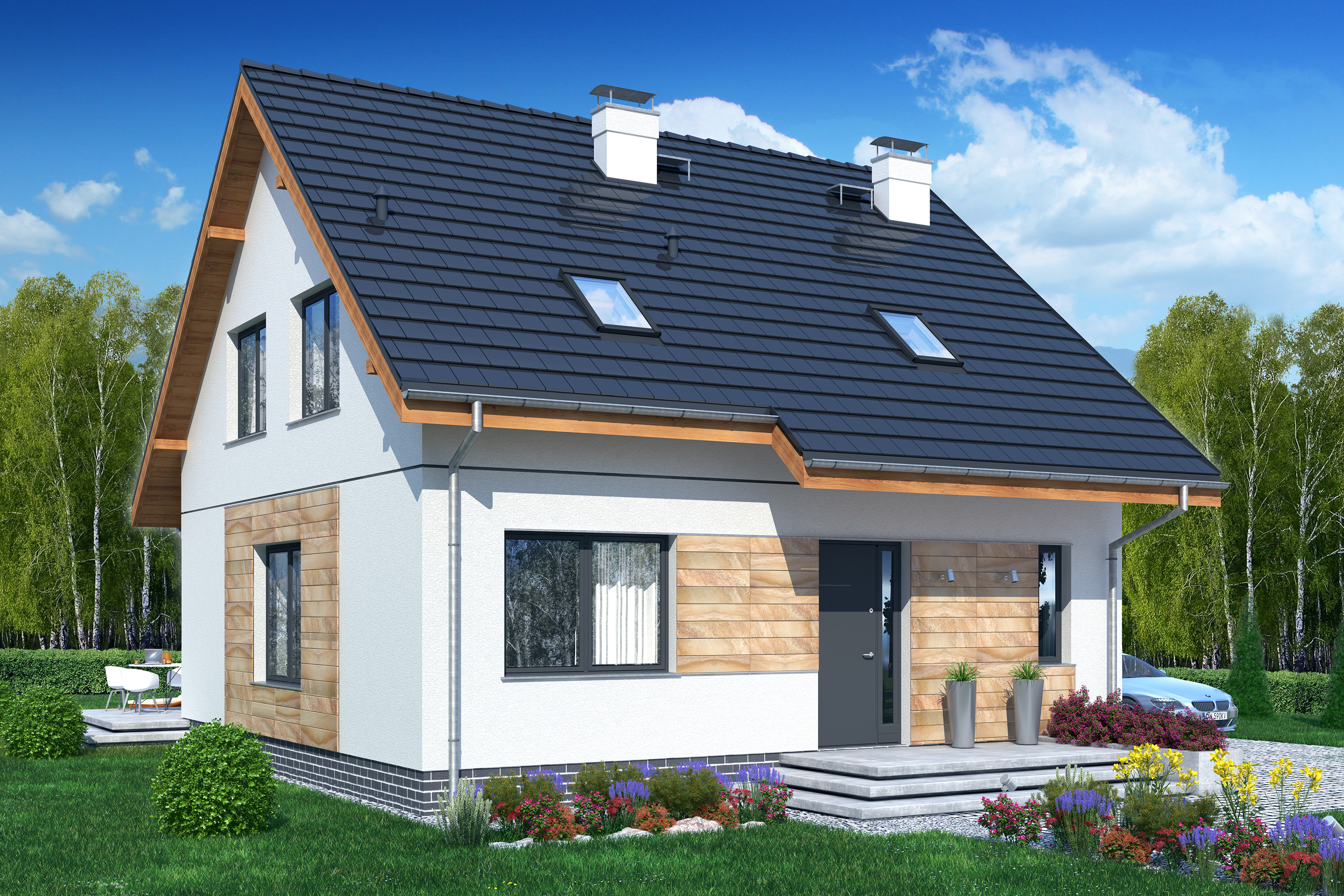

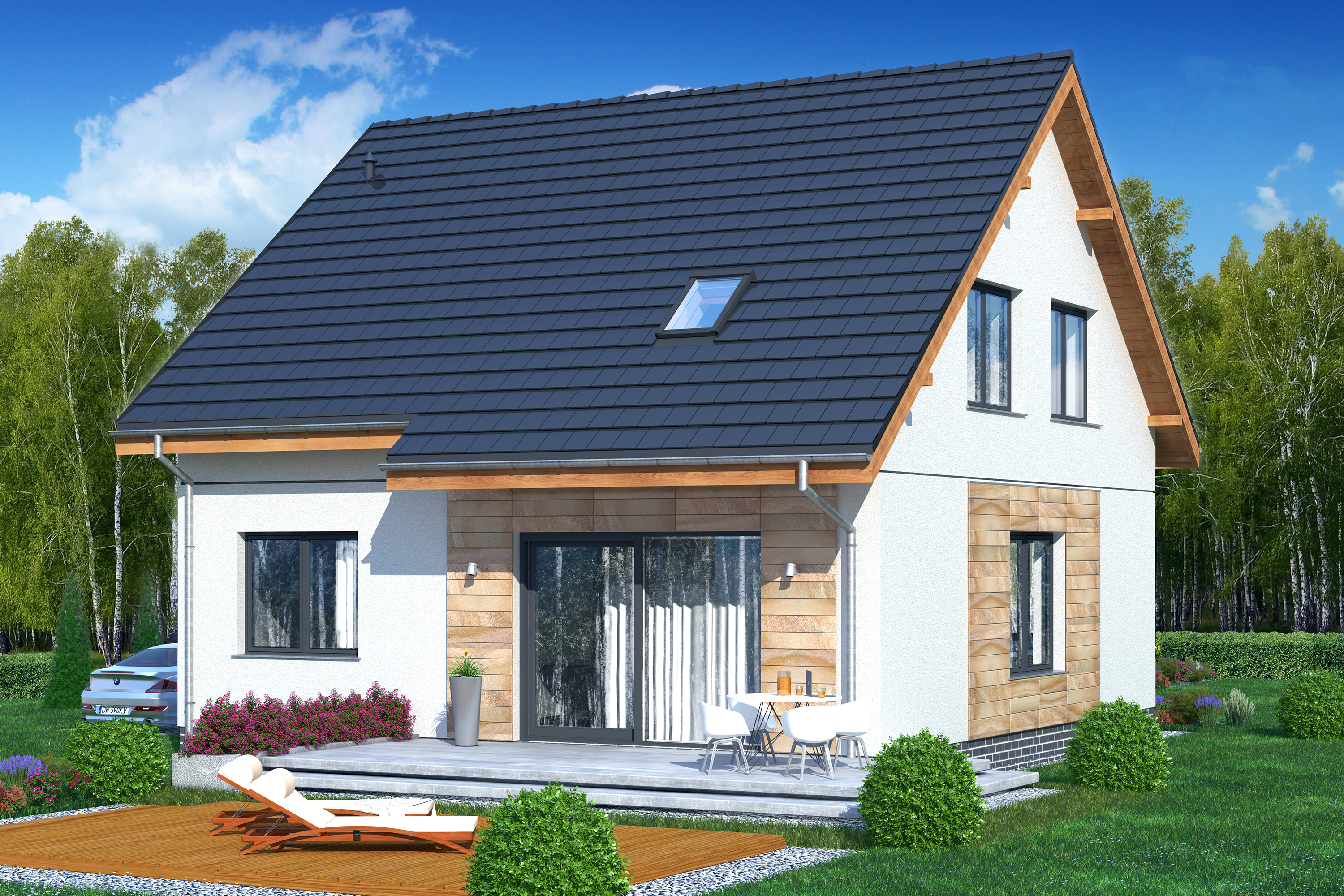

Dom został zaprojektowany dla potrzeb 4-ro lub 5-cio osobowej rodziny. Zwarta bryła domu oparta na rzucie kwadratu, jest przekryta dwuspadowym dachem o bardzo prostej konstrukcji drewnianej. Jest to najmniejsza wersja projektu "Jaskółka" - bez garażu, idealnie nadająca się na małe działki budowlane. Proste i funkcjonalne wnętrze zakłada strefę dzienną wraz z pokojem gościnnym na parterze oraz w pełni rozkładową strefę nocną na poddaszu. Przestronny, otwierający się na ogród salon z jadalnią dopełniono tarasem, który doskonale sprawdzi się jako miejsce na letnie posiłki. W budynku zaprojektowano pomieszczenie kotłowni, standardowo z kotłem na paliwo stałe - ekogroszek, opcjonalnie jest również zaprojektowana instalacja gazu z piecem gazowym. Optymalna wysokość ścianki kolankowej (106 cm), jaka została zaprojektowana, pozwala na uzyskanie komfortowej powierzchni mieszkalnej na poddaszu i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz nowoczesnych materiałów, takich jak elewacyjna okładzina kamienna, okładzina klinkierowa, czy szlachetna dachówka ceramiczna. Ponadczasowa architektura tego małego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.

Rysunki szczegółowe Sprawdź dokładne wymiary w projekcie

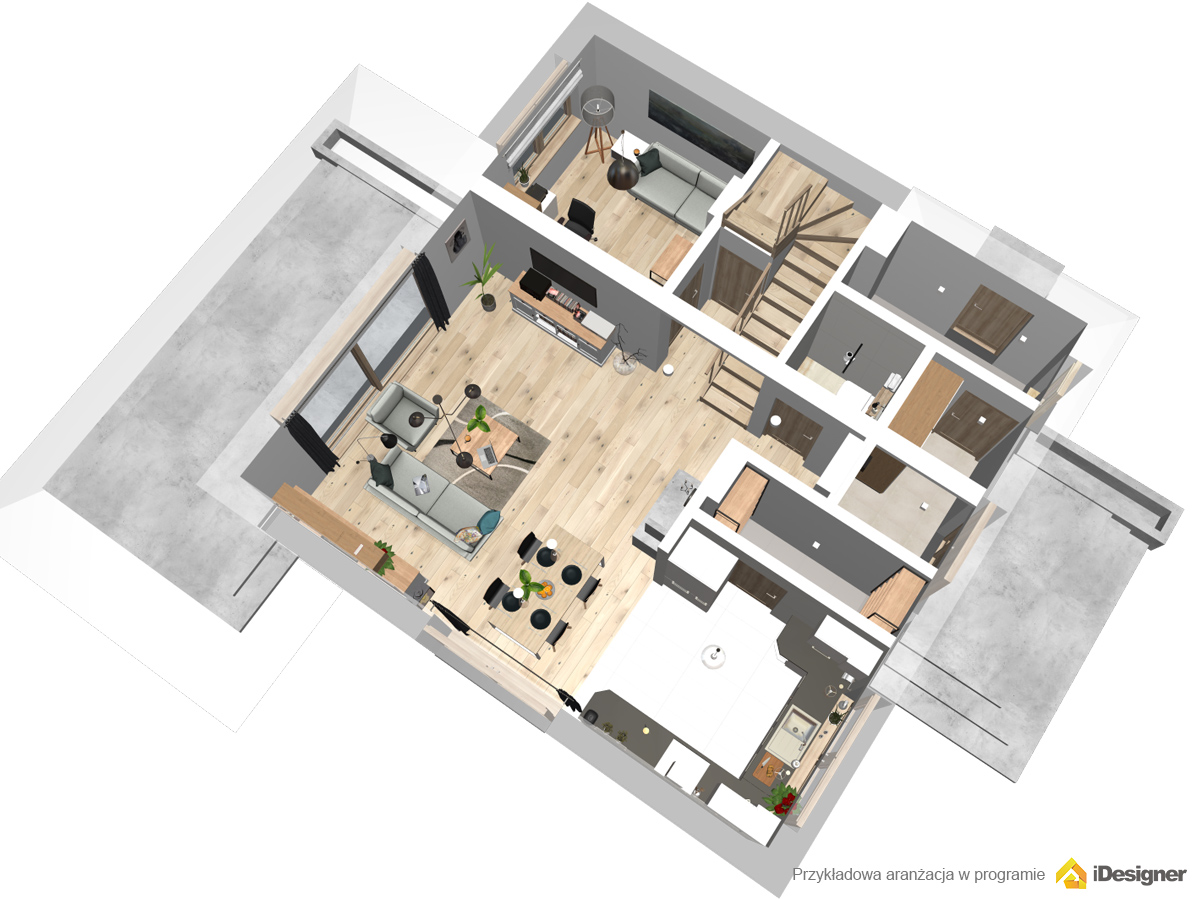

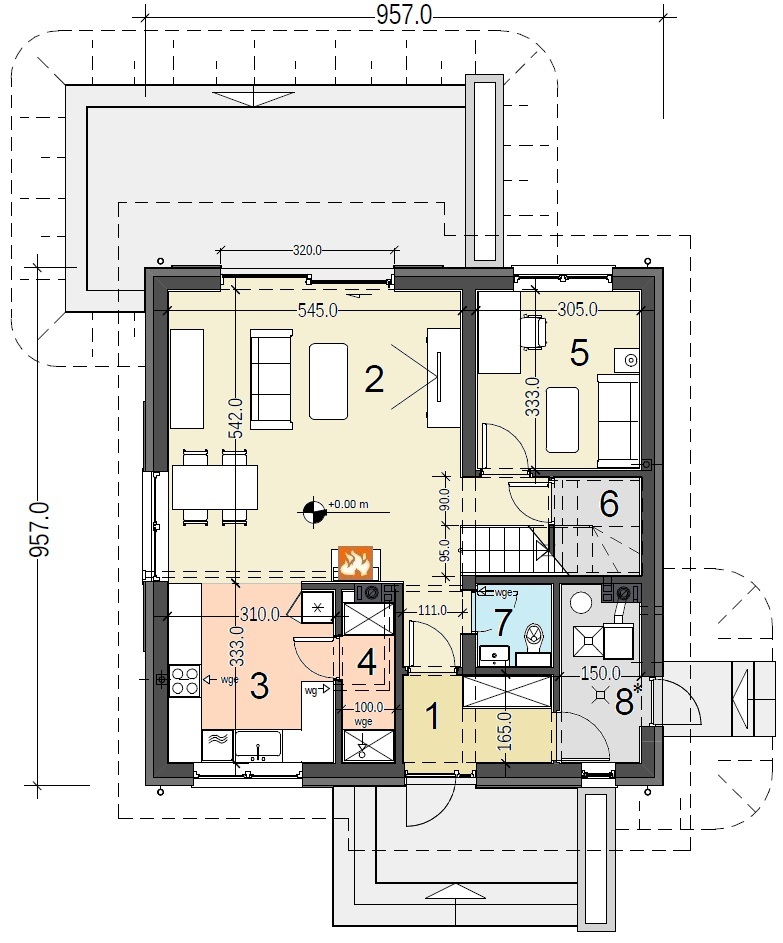

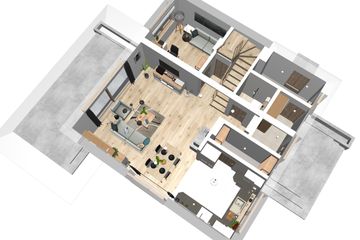

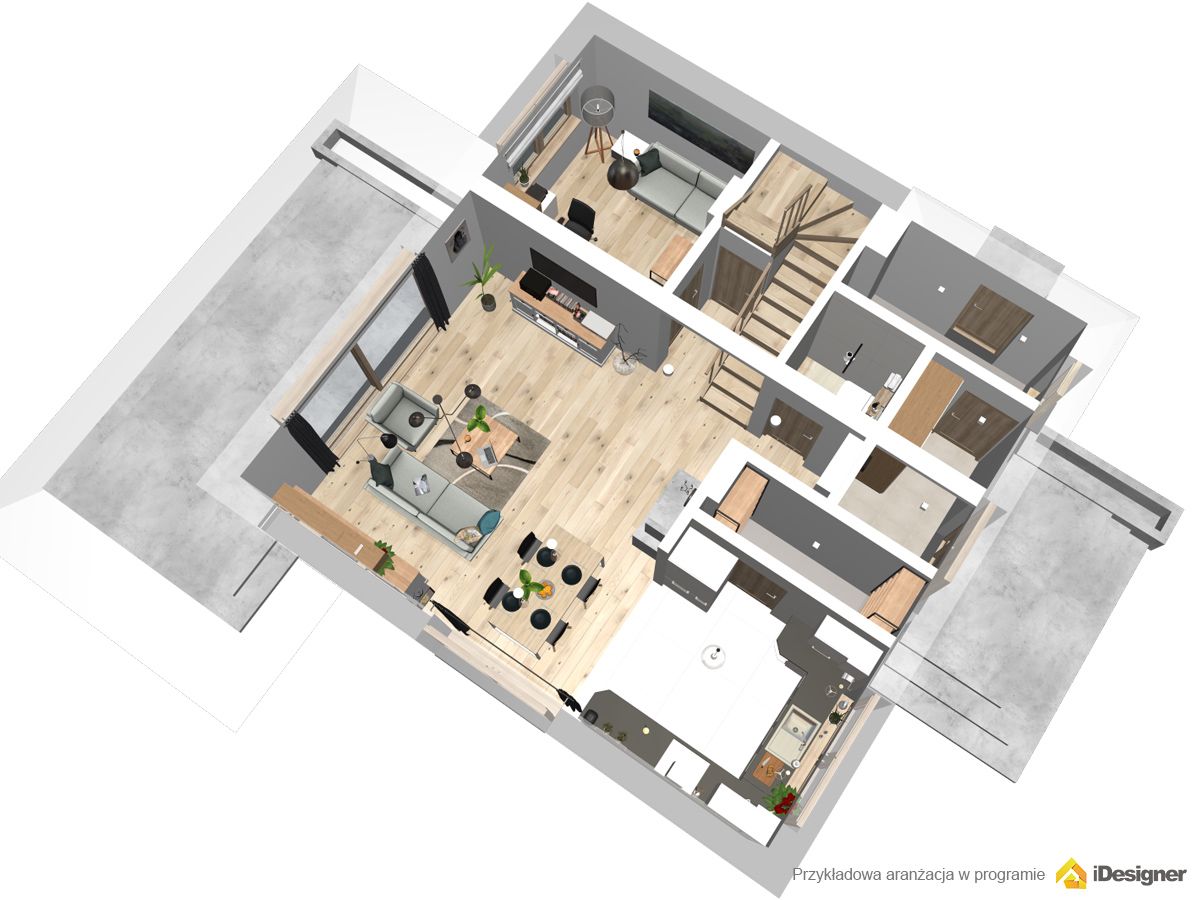

Rzut kondygnacji projektu Jaskółka 3 bez garażu - Rzut parteru

1 wiatrołap
4,4 m²
2 pokój dzienny + jadalnia
30,8 m²
3 kuchnia
10 m²
4 spiżarnia
2,8 m²
5 pokój
9,8 m²
6 garderoba
2,2 m²
7 wc
2,1 m²
8 kotłownia
4,5 m²
razem
66,6 m²

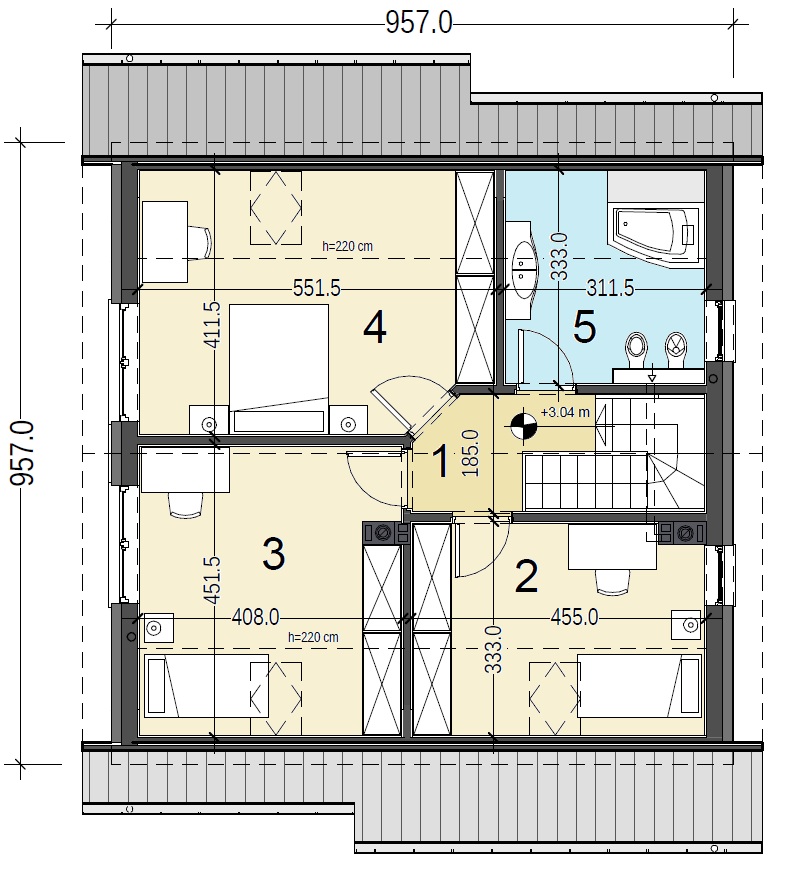

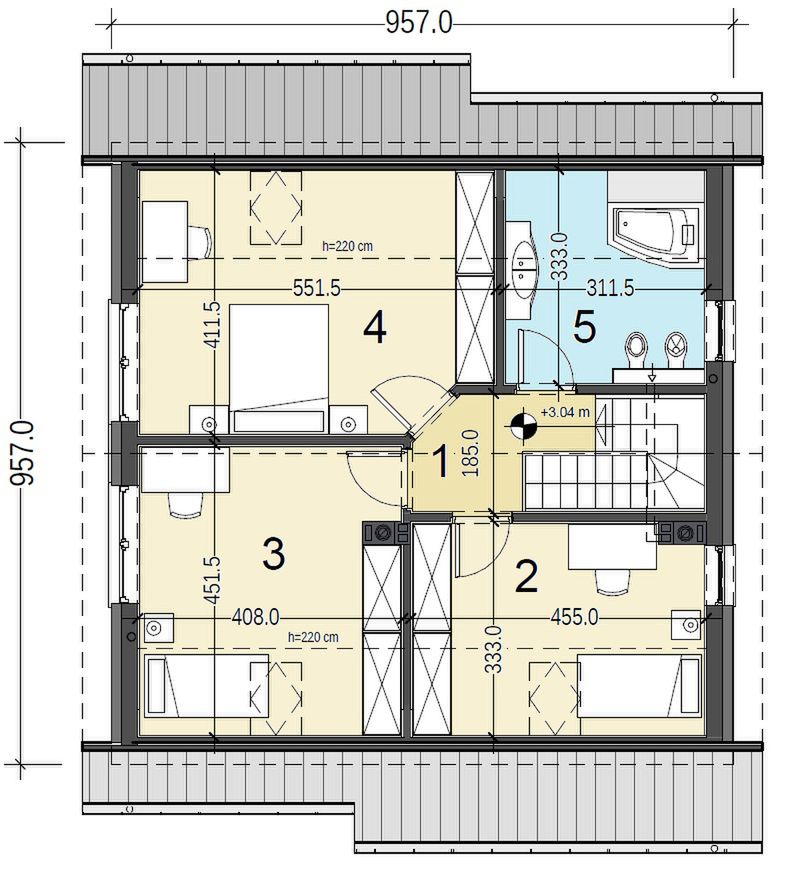

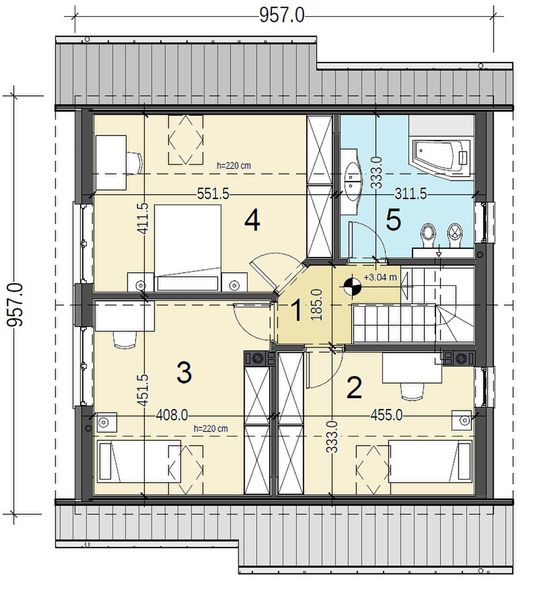

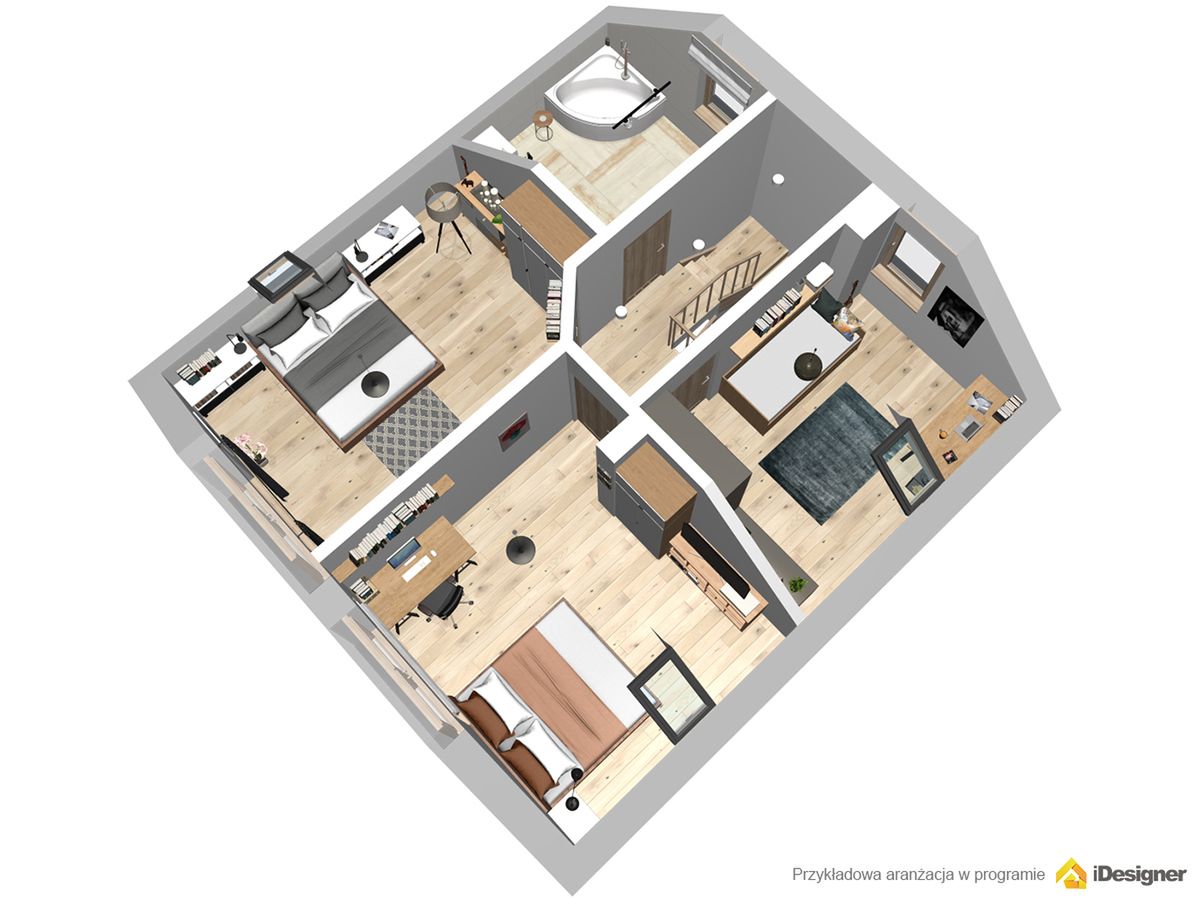

Rzut kondygnacji projektu Jaskółka 3 bez garażu - Rzut poddasza

1 korytarz
3,9 m²
2 pokój
10,7 m² (14,8 m²)
3 pokój
14,2 m² (17,8 m²)
4 pokój
16,5 m² (21,4 m²)
5 łazienka
7,3 m² (10,1 m²)
razem
52,6 m² (68 m²)

Bezpłatne dodatki do projektu

Płatne dodatki do projektu

Do tego projektu możesz zamówieć dodatki,
zadzwoń do naszego konsultanta i zapytaj o szczegóły
BEZPŁATNE POZWOLENIE NA ZMIANY Dopasuj projekt do swoich potrzeb
Kreator 3D Oglądaj projekt Jaskółka 3 bez garażu w 3D i zmieniaj jego wykończenie!

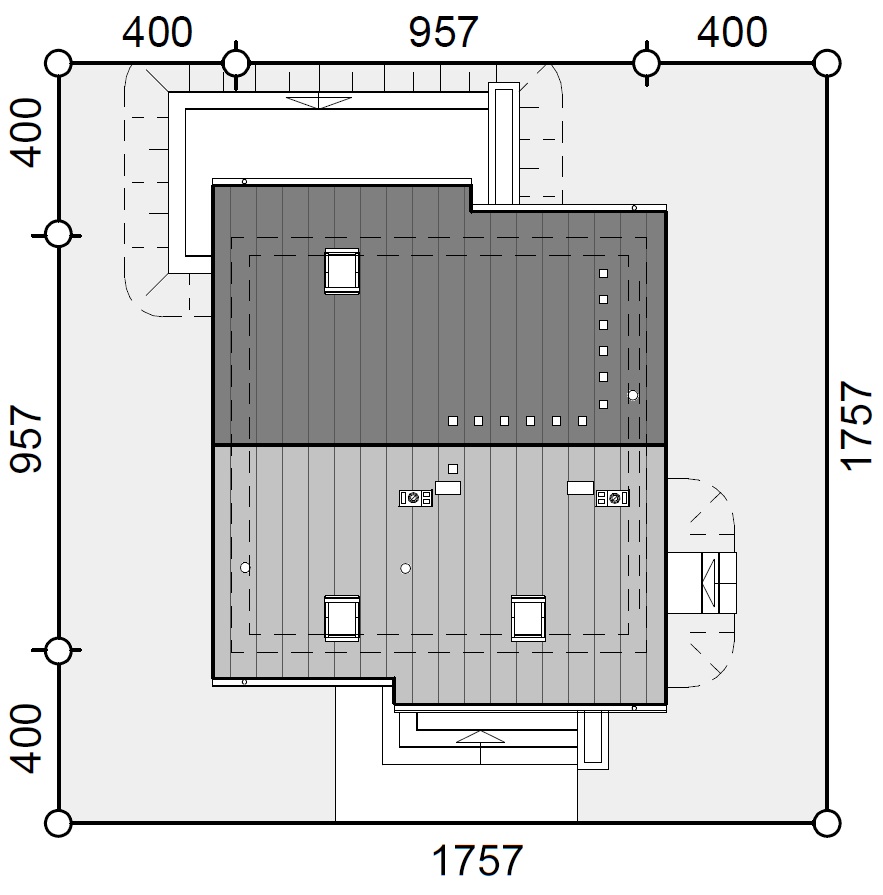

Usytuowanie domu na działce

Usytuowanie projektu Jaskółka 3 bez garażu na działce

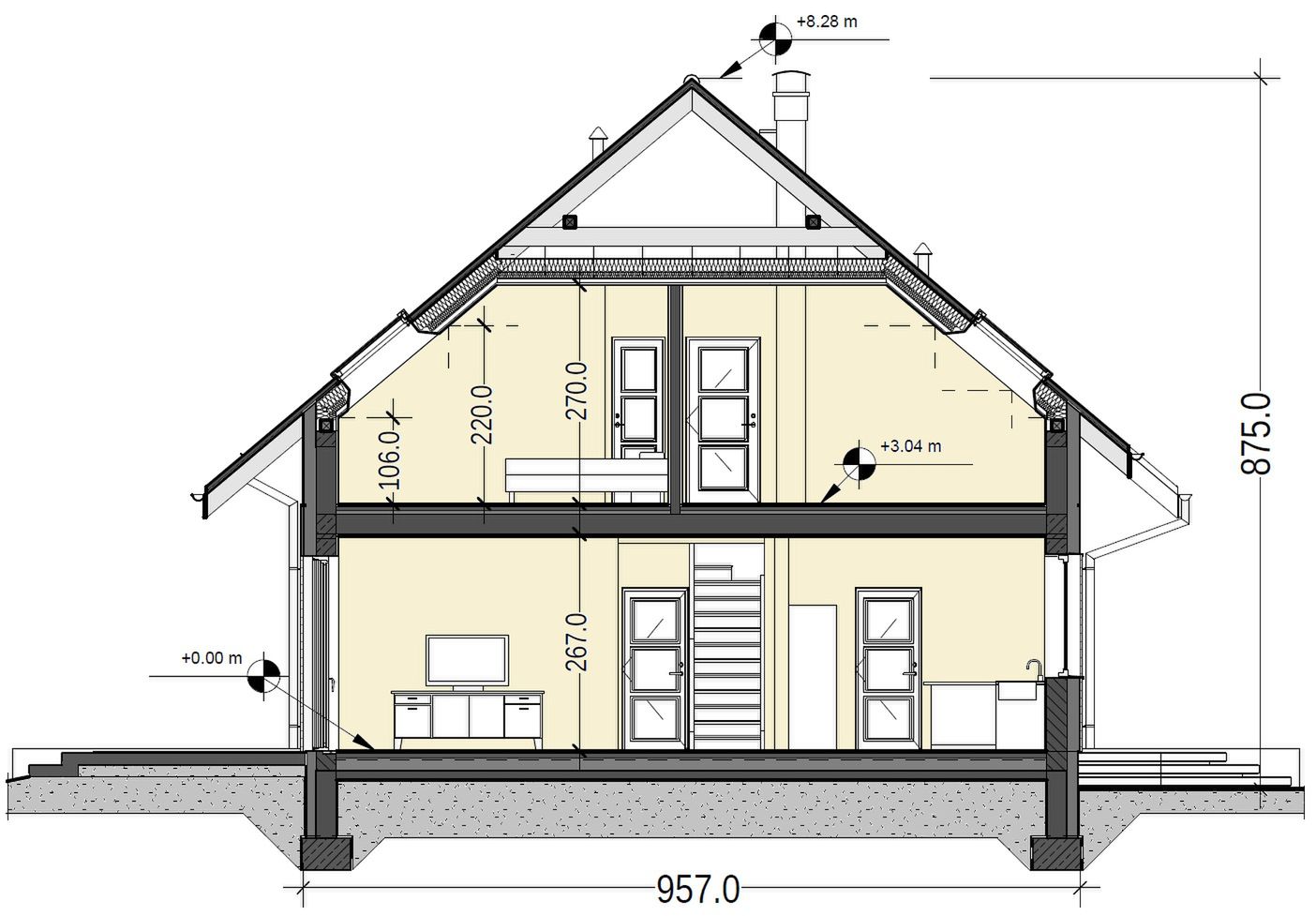

Przekrój pionowy

Przekrój pionowy projektu Jaskółka 3 bez garażu
Mapa budowy Sprawdź gdzie w Polsce budowany jest ten projekt

Technologia budowy domu

Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne: bloczki gazobetonowe gr. 24-25cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi) użytych w projekcie gwarantuje uzyskanie wskaźnika rocznego obliczeniowego zapotrzebowania na energię pierwotną dla budynku „Ep” poniżej 90 kWh/(m2·rok) – wymagania od stycznia 2017 do stycznia 2021 to 95 kWh/(m2·rok). Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25 cm na zaprawie cementowo-wapiennej lub systemowej. Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12 cm. Strop gęstożebrowy z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa krokwiowo-jętkowa.

Rekomendowani producenci

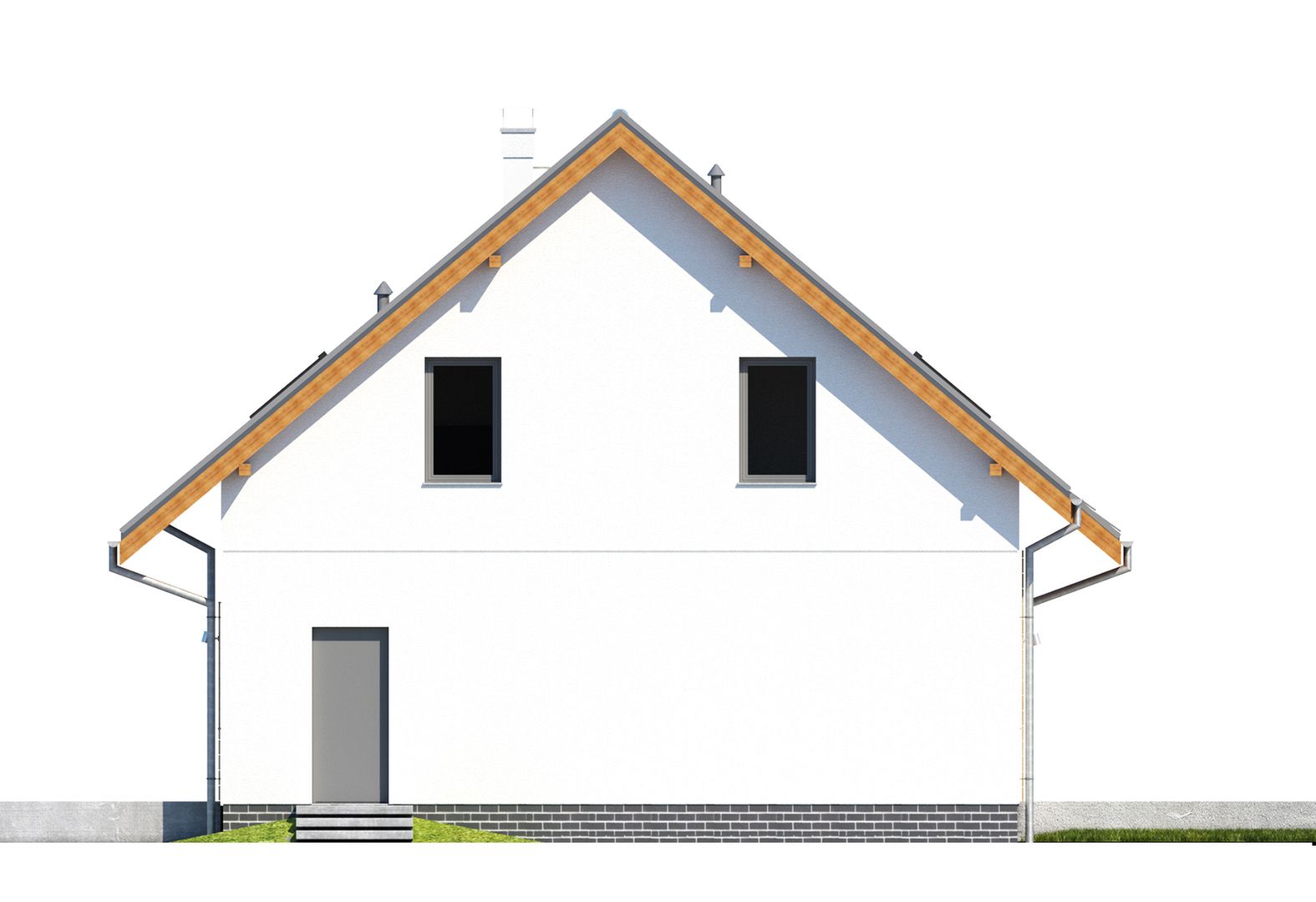

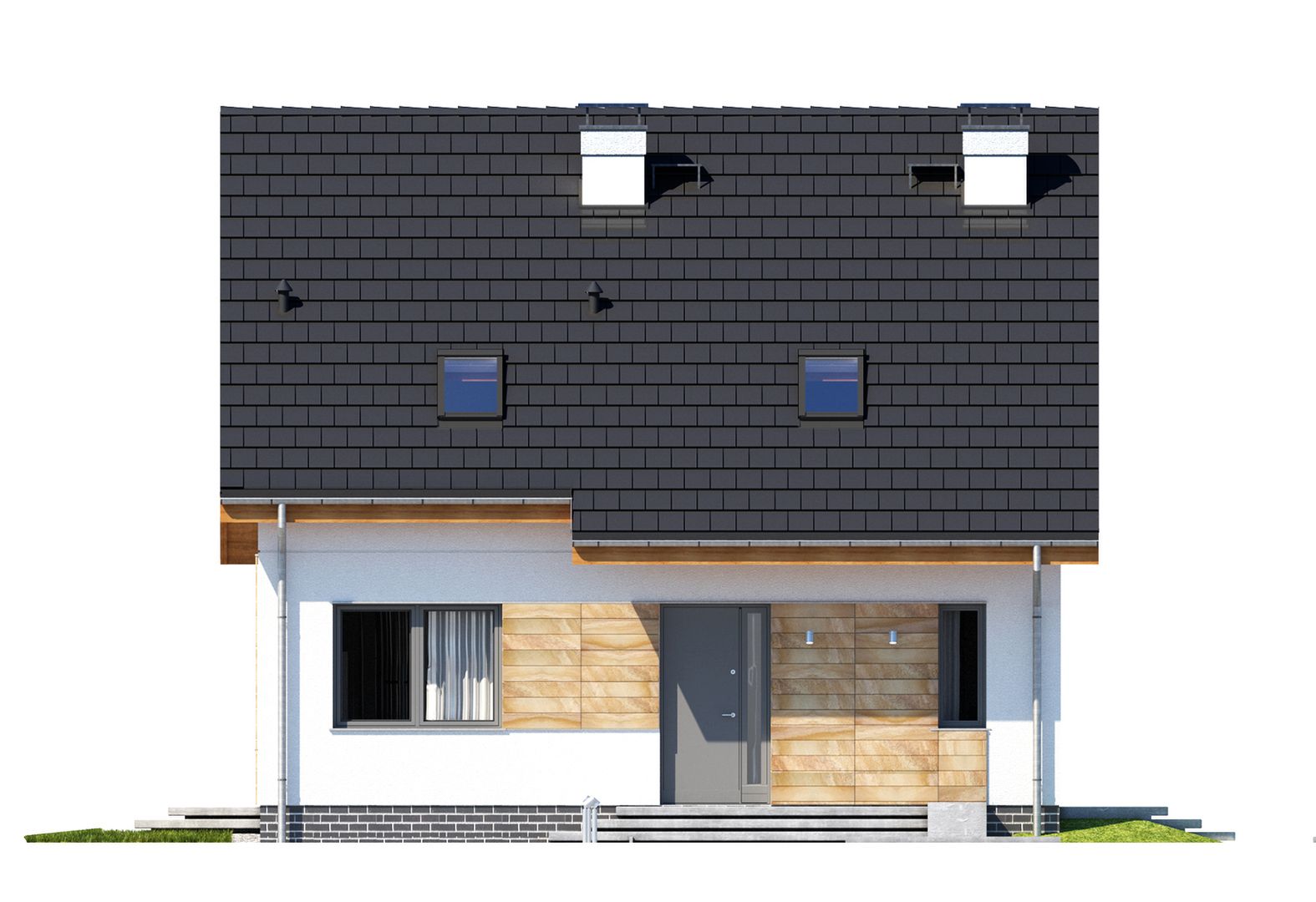

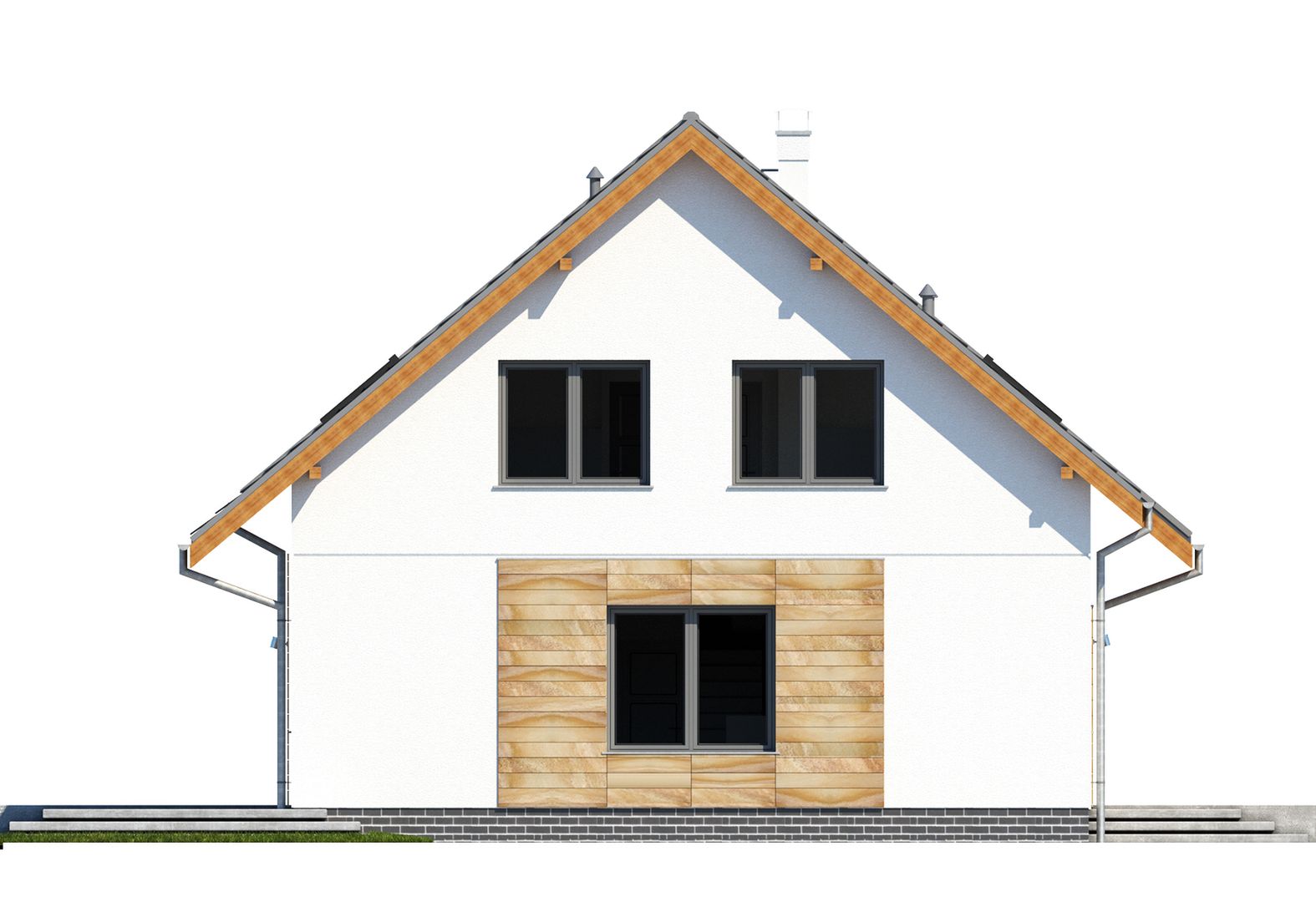

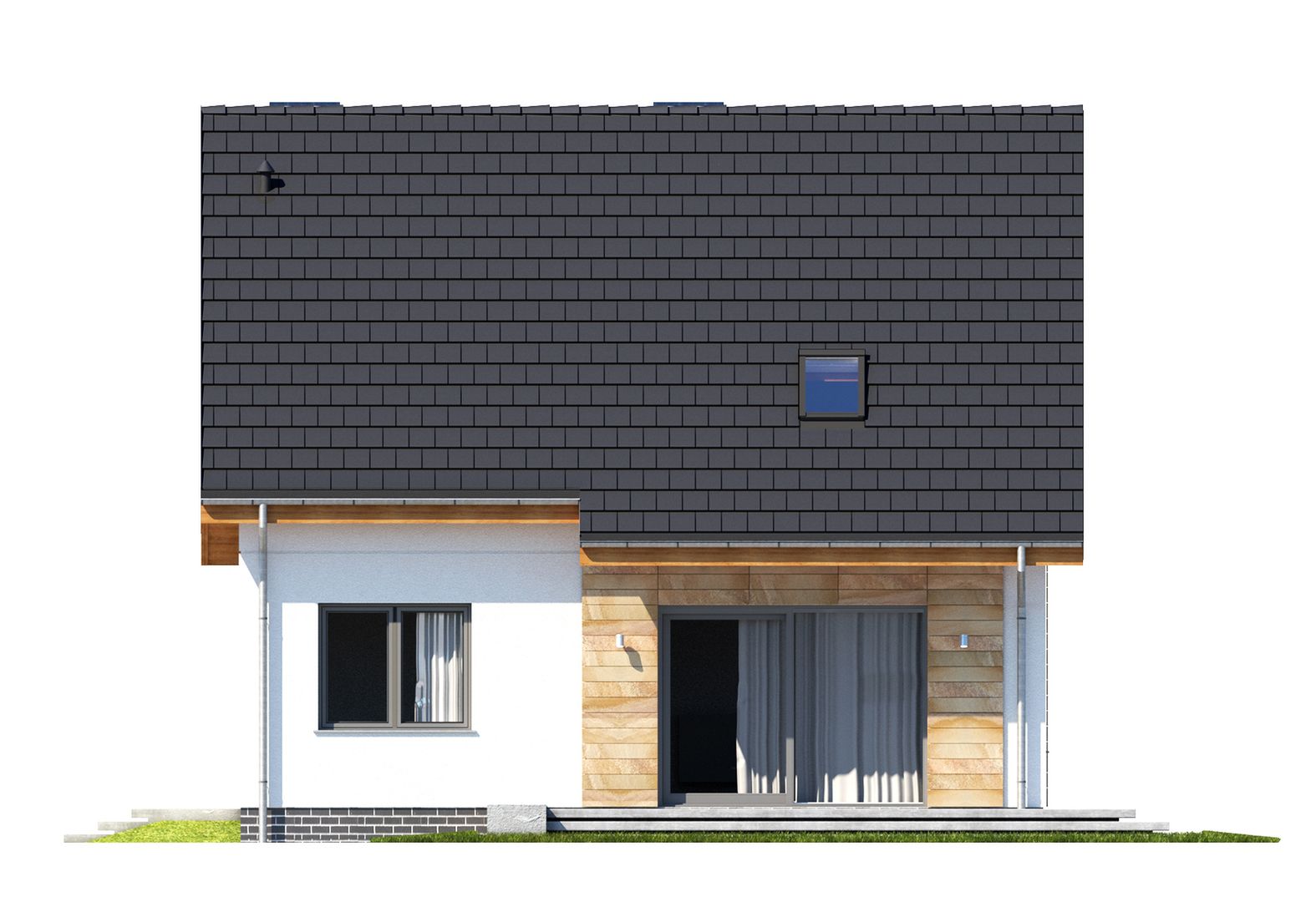

Elewacje

Autor: Lelo Design
