Projekt domu Diuna G2 (wole oko) WRC2314

Projekt domu Diuna G2 (wole oko) WRC2314

Powierzchnia użytkowa:

227,62 m²

Pokoje (bez salonu):

5

Stanowiska garażowe:

2

Łazienki + toalety:

3

Min. szer. i dł. działki:

27,7 x 22 m

Kąt nachylenia dachu:

34°

Koszt budowy:

639 280 zł

Więcej parametrów

Promocja Noworoczna

Cena projektu:

3 300 zł

2 640 zł

Oferta ważna do 25.01.2021 r.

Czas realizacji zamówienia może być wydłużony. Zapytaj o szczegóły swojego doradcę.

Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt jest zgodny z WT 2021 lub WT 2017 - co to oznacza? icon

Ten projekt możesz wybrać w jednym z dwóch dostępnych standardów energetycznych. O różnicach i zaletach poszczególnych rozwiązań przeczytasz tutaj.

Wybierz standard WT 2021, jeśli:

  • zależy Ci na jak najniższych kosztach
    użytkowania
    nowego domu
  • chcesz, aby Twój dom spełniał już teraz nowe normy energooszczędności, które będą obowiązywać od 2021 roku
  • chcesz, aby Twój dom spełniał najwyższe standardy ekologiczne
Grafika WT2017/WT2021

Wybierz standard WT 2017, jeśli:

  • chcesz ograniczyć koszty budowy, wybierając tańsze rozwiązania i materiały
  • chcesz, aby Twój dom spełniał normy energooszczędności ważne do końca 2020 roku

O wybrany standard projektu zapyta Cię nasz Doradca, który telefonicznie potwierdzi zamówienie.

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne i kupony rabatowe
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

Rzut parteru

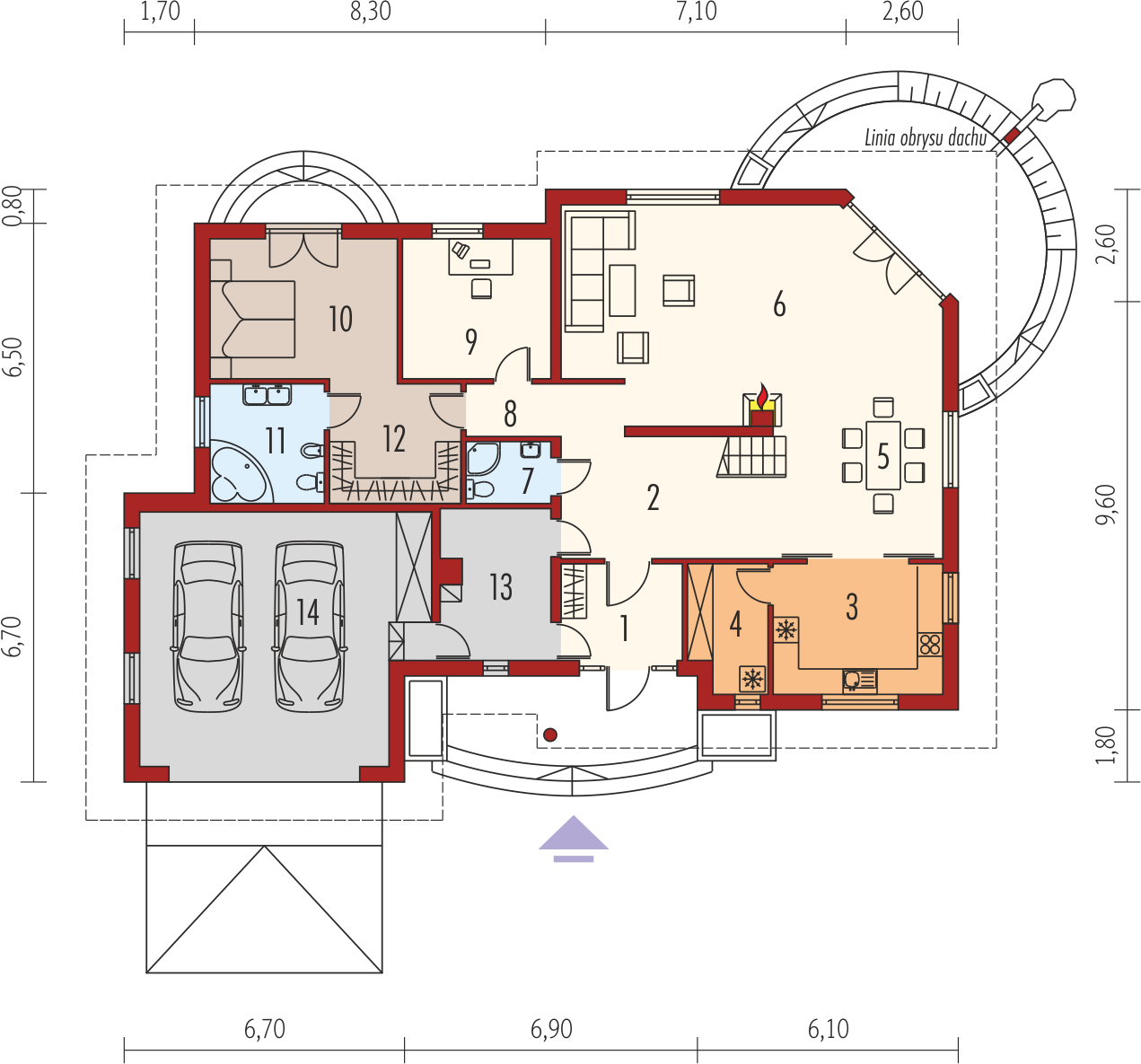

Rzut parteru projektu Diuna G2 (wole oko)
  • 1. Wiatrołap 6,37 m²
  • 2. Hall + schody 14,80 m²
  • 3. Kuchnia 11,63 m²
  • 4. Spiżarnia 5,07 m²
  • 5. Jadalnia 12,01 m²
  • 6. Pokój dzienny 41,58 m²
  • 7. Łazienka 2,79 m²
  • 8. Korytarz 4,49 m²
  • 9. Pokój 11,36 m²
  • 10. Pokój 14,61 m²
  • 11. Łazienka 7,37 m²
  • 12. Garderoba 8,44 m²
  • 13. Kotłownia 8,44 m²
  • 14. Garaż dwustanowiskowy 38,68 m²
  • Razem rzut parteru 187,64 m²

Rzut poddasza

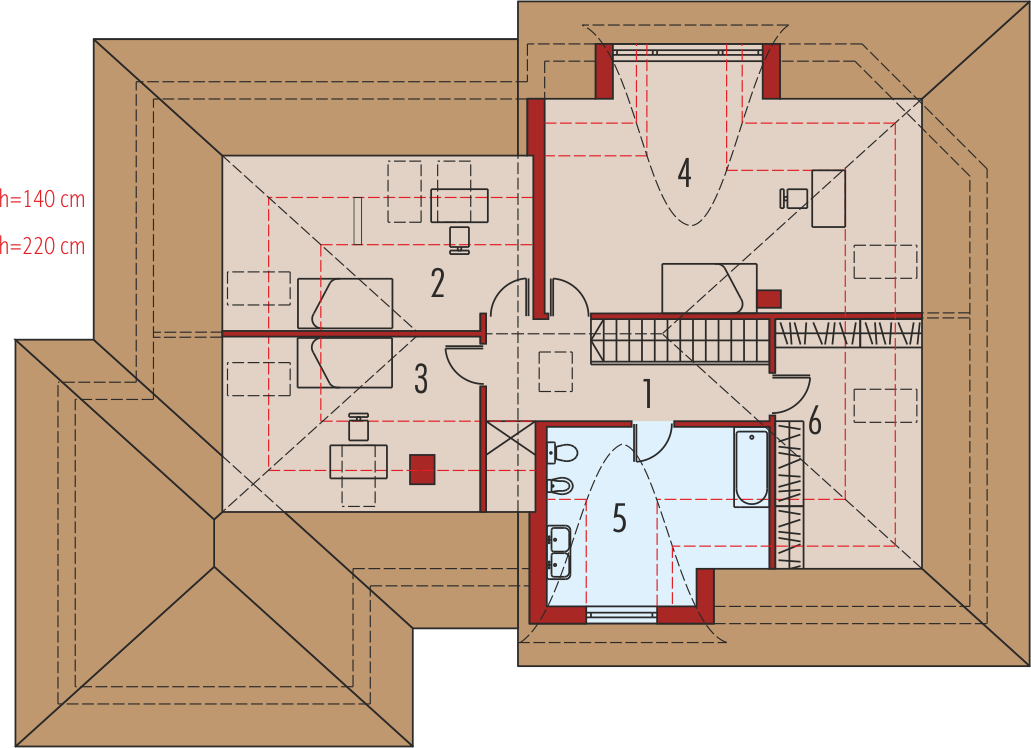

Rzut poddasza projektu Diuna G2 (wole oko)
  • 1. Korytarz 10,05 m²
  • 2. Pokój 12,79 m²
  • 3. Pokój 10,48 m²
  • 4. Pokój 30,31 m²
  • 5. Łazienka 14,51 m²
  • 6. Garderoba 8,93 m²
  • Razem rzut poddasza 87,07 m²

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
227,62 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
231,20 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
399,55 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura netto
1 026,90 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
340 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
34°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,50 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
19,70 m
Cena przy zakupie z projektem
Długość elewacji
14 m
Cena przy zakupie z projektem
Min. szerokość działki
27,70 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
22 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
86,30 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

kocioł gazowy kondensacyjny, rozprowadzenie ciepła: grzejniki

Wentylacja icon

grawitacyjna

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne: murowane, beton komórkowy YTONG ENERGO 36,5 cm. Strop: międzypiętrowy gęstożebrowy Teriva. Dach: konstrukcja drewniana, ocieplenie wełna mineralna, dachówka ceramiczna karpiówka. Inne: schody wewnętrzne drewniane. Ogrzewanie: kocioł gazowy kondensacyjny, rozprowadzenie ciepła: grzejniki. Wentylacja: grawitacyjna. Elewacje: tynk cienkowarstwowy mineralny, cokół i boniowanie z konglomeratu kamiennego. Stolarka: drewniana, PVC lub aluminiowa. Okna połaciowe: rozwiązania technologiczne i wyłaz dachowy firmy VELUX.

Koszt budowy domu

Całkowity koszt budowy domu
639 280 zł
  • Stan zerowy

    15-35%

  • Stan surowy otwarty

    50-70%

  • Stan surowy zamknięty

    10-15%

15-35%

Stan zerowy
Szacunkowe koszty obejmujące prace ziemne, materiały oraz robociznę związaną z budową fundamentów/piwnic.

50-70%

Stan surowy otwarty
Szacunkowe koszty obejmujące budowę elementów nośnych, jak ściany oraz słupy, a także konstrukcji dachu wraz z pokryciem.

10-15%

Stan surowy zamknięty
Szacunkowe koszty zawierające prace wykonywane w ramach stanu surowego otwartego powiększone o montaż drzwi, okien oraz ewentualnych bram garażowych.

Koszty budowy domu Diuna G2 (wole oko)

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

Extradodatki w prezencie

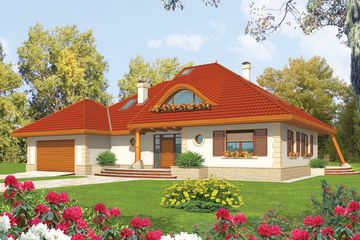

Zdjęcie 1 projektu Diuna G2 (wole oko) WRC2314

Projekt domu Diuna G2 (wole oko), a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Dodatkowy egzemplarz projektu 150 zł icon

Oprócz egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego egzemplarza.


Niejednokrotnie po złożeniu projektu do urzędu pojawia się potrzeba ponownego wglądu do dokumentacji.


Dodatkowy egzemplarz projektu posłuży

  • architektowi adaptującemu
  • projektantowi wnętrz
  • ekipie budowlanej
  • do oszacowania kosztów budowy domu
  • do planowanie budowy

Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.


Uwaga! Dodatkowy egzemplarz dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu. Możesz kupić maksymalnie jeden dodatkowy egzemplarz projektu.


Dodatkowy egzemplarz stanowi dokumentację poglądową i nie może być wykorzystany do celów urzędowych.

Icon Wentylacja mechaniczna z rekuperacją 550 zł icon

Wentylacja mechaniczna z odzyskiem ciepła minimalizuje straty energii w budynku z tytułu wentylacji oraz utrzymuje optymalny klimat w pomieszczeniach. Dokumentacja obejmuje projekt systemu wentylacji mechanicznej budynku, a także materiały informacyjne na temat rekuperacji.


Oszczędności już na etapie projektowania

Decyzja o zastosowaniu wentylacji z odzyskiem ciepła na etapie planowania budowy pozwala zaoszczędzić czas i pieniądze. Jeśli wybierzemy projekt domu z wentylacją uwzględniającą podłączenie do rekuperatora to nie będziemy musieli murować kominów, zaoszczędzimy również na kosztach materiałów budowlanych. Warto również na etapie projektowania zastanowić się, gdzie umieścić centralę wentylacyjną, a gdzie czerpnię i wyrzutnię powietrza.


Projekt instalacji wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła zawiera:

  • opis techniczny
  • obliczenia i wytyczne branżowe
  • zestawienie urządzeń i armatury
  • rysunki i schematy instalacyjne: rzuty kondygnacji
  • lokalizację rekuperatora
  • trasy poprowadzenia kanałów wentylacyjnych
  • rozmieszczenie przebić przez stropy oraz anemostatów nawiewnych i wywiewnych
  • wytyczne montażowe i wykonawcze instalacji nawiewno-wywiewnej

Korzyści z zastosowania wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła:

  • niższe koszty ogrzewania domu
  • optymalny komfort klimatyczny w całym domu przez cały rok
  • likwidacja nadmiernej wilgoci, eliminacja zaparowanych szyb w oknach
  • filtracja pyłów i alergenów
  • ograniczenie hałasu z zewnątrz
  • zapobieganie powstawaniu grzybów i pleśni
  • możliwość obniżenia temperatury powietrza nawiewanego w lecie (by-pass, wymiennik gruntowy)
  • szybkie usuwanie przykrych zapachów (dym z papierosów, gotowanie)
  • latem – brak owadów w domu
  • brak przeciągów

Zalecane:

  • Na etapie projektowania domu warto przewidzieć miejsce na:
  • centralę wentylacyjną
  • czerpnię i wyrzutnię powietrza
  • kanały wentylacyjne dla dostarczania świeżego i odprowadzania zużytego powietrza

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Projekt domu Diuna G2 (wole oko) jest przeznaczony na średniej szerokości działkę. Dom charakteryzuje się typową bryłą, przez co jest tani w budowie. Projekt ma usytuowaną kalenicę równolegle do drogi, co jest ważne z punktu widzenia warunków zabudowy na danym terenie. Kierowany jest do Inwestorów posiadających działkę pozwalającą na realizację projektu w zabudowie wolnostojącej. W projekcie przewidziano garaż dwustanowiskowy w bryle budynku. Konstrukcja domu zwieńczona jest dachem wielospadowym, dzięki czemu budynek prezentuje są bardzo efektownie. Charakterystycznym elementem jest także uwzględnione w jego konstrukcji tzw. wole oko. Projekt Diuna G2 (wole oko) to dom parterowy z poddaszem użytkowym, co sprawia, że strefa dzienna i nocna są od siebie wyraźnie oddzielone. Uwzględniona w projekcie część dzienna z pewnością zadowoli osoby lubiące cieszyć się wspólnymi chwilami w rodzinnym gronie. Tworzy ją między innymi kuchnia, która będzie idealnym rozwiązaniem zarówno dla tradycyjnych, jak i nowoczesnych gospodyń domowych. Zwolenników praktycznych rozwiązań niewątpliwie ucieszy fakt, iż przewidziano także miejsce na spiżarkę. Uwzględniona w projekcie jadalnia to doskonałe rozwiązanie dla osób lubiących przyjmować gości i organizować rodzinne, kameralne przyjęcia.Dodatkowo w salonie przewidziano kominek, nadający wnętrzu niepowtarzalny klimat. W domu znajduje się pięć wygodnych sypialni, co sprawia iż jest on doskonałym wyborem dla 5-7 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Bardzo praktycznym pomieszczeniem jest uwzględniona w domu garderoba. Ciągłość pomiędzy wnętrzem domu a ogrodem zapewnia atrakcyjny taras. Projekt został wykonany w technologii murowanej, dzięki czemu podczas upałów dom utrzymuje przyjemny chłód. Jego wygląd nawiązuje do stylu tradycyjnego, dzięki czemu idealnie wpisze się w dowolny krajobraz.

Czytaj więcej

Usytuowanie na działce

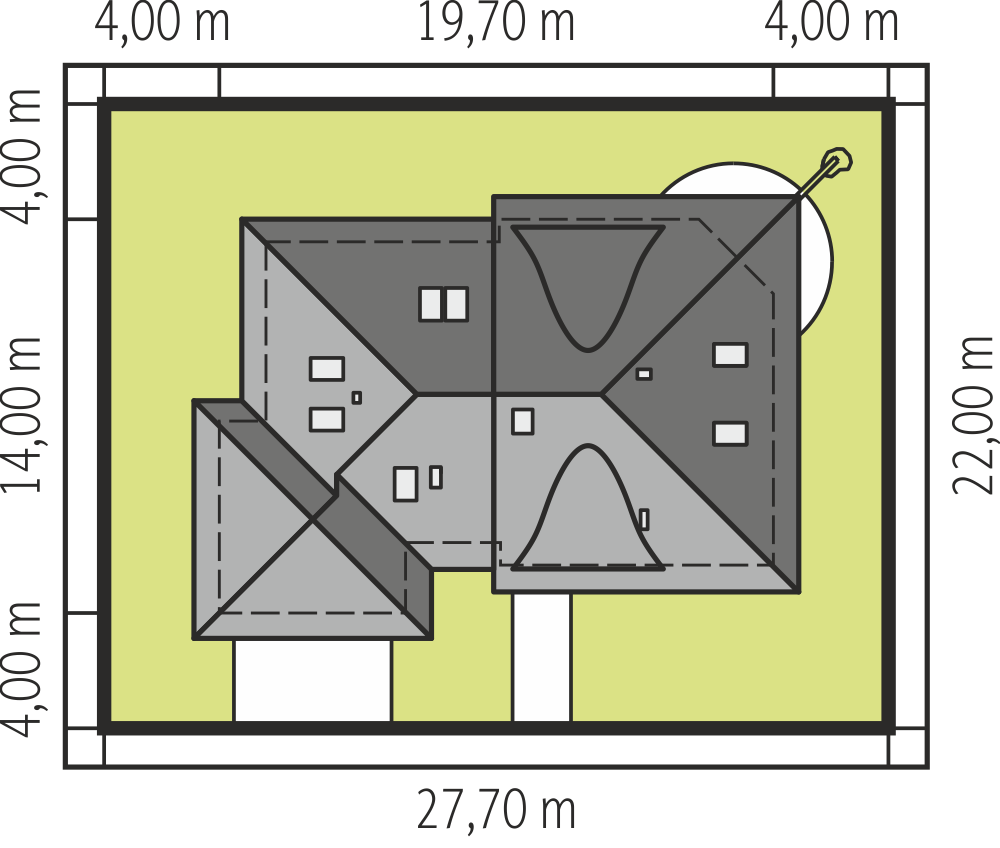

Usytuowanie projektu Diuna G2 (wole oko) na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

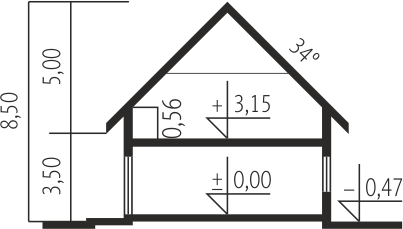

Przekrój pionowy
Przekrój pionowy projektu Diuna G2 (wole oko)

Elewacje

Frontowa
Tylna
Lewa
Prawa

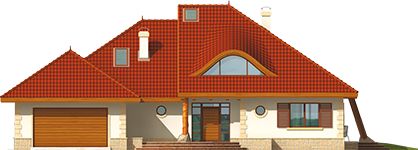

Elewacja frontowa projektu Diuna G2 (wole oko)

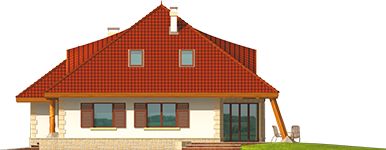

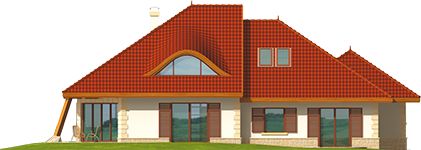

Elewacja tylna projektu Diuna G2 (wole oko)

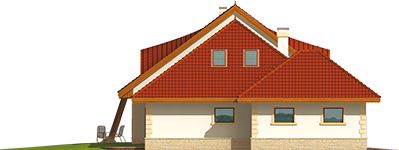

Elewacja lewa projektu Diuna G2 (wole oko)
Elewacja prawa projektu Diuna G2 (wole oko)
Autor: Pracownia Projektowa ARCHIPELAG
