Projekt domu Bell 1B WRD1273

Odbicie lustrzane

Projekt domu Bell 1B WRD1273

Powierzchnia użytkowa:

131,30 m²

Pokoje (bez salonu):

5

Stanowiska garażowe:

1

Łazienki + toalety:

3

Min. szer. i dł. działki:

23.1 x 19,90 m

Kąt nachylenia dachu:

35 °

Koszt budowy:

280 000 zł

Więcej parametrów

Cena projektu:

3 390 zł

Masz pytania?
Zadzwoń
71 715 20 60

pn-pt 8-21, sb-nd 9-17

Opłata za połączenie wg taryfy operatora.
icon Extra dodatki o wartości 3349 zł icon
  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny Poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
  • Poradnik "Jak budować dom" - wersja elektroniczna
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Projekt, wraz ze wszystkimi dodatkami, za darmo dostarczy Ci Poczta Polska. Możesz wybrać dostawę Kurierem DPD - jej koszt uzależniony jest od wybranego sposobu płatności.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

Odbicie lustrzane
Rzut parteru
Rzut poddasza

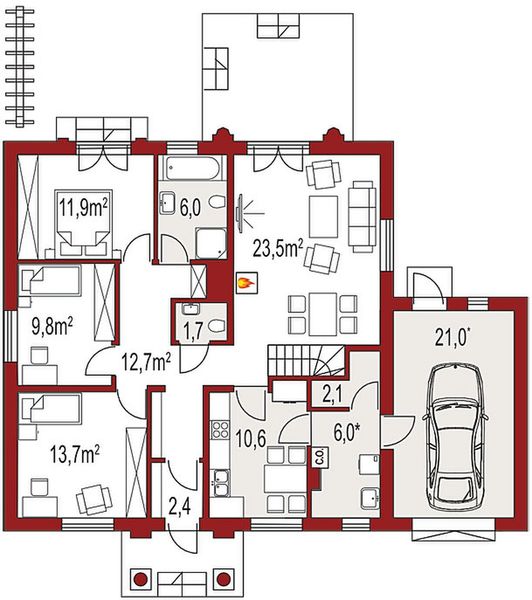

Rzut parteru projektu Bell 1B
Odbicie lustrzane
  • 1. Wiatrołap 2,40 m2
  • 2. Hall + schody 12,70 m2
  • 3. Pokój dzienny 23,50 m2
  • 4. Kuchnia 10,60 m2
  • 5. Wc 1,70 m2
  • 6. Łazienka 6 m2
  • 7. Pokój 11,90 m2
  • 8. Pokój 9,80 m2
  • 9. Pokój 13,70 m2
  • 10. Pomieszcenie gospodarcze 6 m2
  • 11. Pom. gospodarcze 2,10 m2
  • 12. Garaż jednostanowiskowy 21 m2
  • Razem 121,40 m2

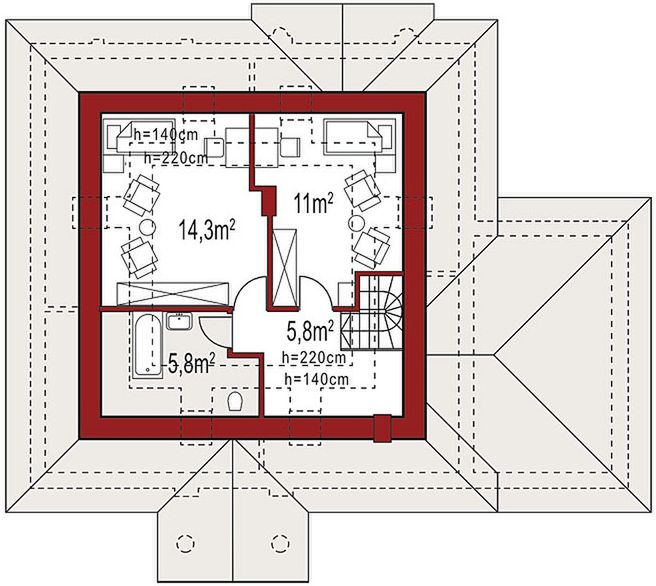

Rzut poddasza projektu Bell 1B
Odbicie lustrzane
  • 1. Korytarz 5,80 m2
  • 2. Pokój 11 m2
  • 3. Pokój 14,30 m2
  • 4. Łazienka 5,80 m2
  • Razem 36,90 m2

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
131,30 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
160,30 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura netto
569 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
35 °
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,95 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
11,30 m
Cena przy zakupie z projektem
Długość elewacji
11,30 m
Cena przy zakupie z projektem
Min. szerokość działki
23,10 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
19,90 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
63,02 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Euco
20 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Ogrzewanie icon

gazowe, paliwo stałe ( płatny dodatek).

Ściany: bloczek silikatowy 18 cm, styropian Termo Organika 20 cm, tynk. Strop: gęstożebrowy, żelbetowy, Teriva 1. Dach: czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna ocieplenie dachu: wełna mineralna ISOVER Uni Mata ogrzewanie: gazowe, paliwo stałe ( płatny dodatek) okna dachowe: VELUX.

Koszt budowy domu

Całkowity koszt budowy domu
280 000 zł
  • Stan zerowy

    15-35%

  • Stan surowy otwarty

    50-70%

  • Stan surowy zamknięty

    10-15%

15-35%

Stan zerowy
Szacunkowe koszty obejmujące prace ziemne, materiały oraz robociznę związaną z budową fundamentów/piwnic.

50-70%

Stan surowy otwarty
Szacunkowe koszty obejmujące budowę elementów nośnych, jak ściany oraz słupy, a także konstrukcji dachu wraz z pokryciem.

10-15%

Stan surowy zamknięty
Szacunkowe koszty zawierające prace wykonywane w ramach stanu surowego otwartego powiększone o montaż drzwi, okien oraz ewentualnych bram garażowych.

Koszty budowy domu Bell 1B

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

W cenie otrzymasz

Zdjęcie 1 projektu Bell 1B WRD1273

Projekt domu Bell 1B, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extra dodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
  • Poradnik "Jak budować dom" - wersja elektroniczna

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Aneks na paliwo stałe 300 zł icon

Projekt kotłowni na paliwo stałe, dzięki któremu każdy projekt z zaprojektowanym kotłem na gaz może być łatwo przystosowany do alternatywnych źródeł energii. Kotłownia na paliwo stałe może być zasilana Eko-groszkiem, peletami, węglem lub drewnem.

Uwaga! Projekt kotłowni na paliwo stałe jest projektem alternatywnym w stosunku do projektu gotowego, zatem jego zastosowanie może wymagać zmian w projekcie na etapie adaptacji.

Icon Elektroniczna wersja projektu 399 zł icon

Wersja elektroniczna jest przydatna na etapie adaptacji projektu. Pliki DWG zawierają część architektoniczną projektu, m.in. rzuty czy przekroje.

Nie obejmuje części konstrukcyjnej i instalacji.

Uwaga! Wersja elektroniczna dostępna jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu.

Icon Kosztorys inwestorski 399 zł icon

Częste zmiany cen robocizny i materiałów mogą się bardzo mocno odbić na ostatecznym koszcie wybudowania domu. Dlatego też ważny jest kosztorys, który pozwoli Ci odpowiednio się przygotować do jednej z najważniejszych inwestycji w Twoim życiu. Szacunkowe koszty budowy to ważny punkt odniesienia, który pomoże:

  • rozplanować budżet
  • wybrać rozsądną ofertę wykonania domu
  • zastosować możliwie najlepsze rozwiązania materiałowe
  • zaplanować i śledzić kolejne etapy budowy

Zredukuj szanse na niekontrolowane wydatki i zamów kosztorys.

Icon Ogrzewanie podłogowe + pompa ciepła 499 zł icon

“Podłogówka” to nowoczesna, coraz częściej wybierana i oszczędna forma ogrzewania domu. Znakomicie sprawdzi się jako samodzielny układ grzewczy lub uzupełnienie innego, np. standardowych grzejników.

Pomijając niższe opłaty za ogrzewanie, ogrzewanie podłogowe ma też inne zalety:

  • równomierne ogrzewanie w całym pomieszczeniu
  • niższe koszty eksploatacyjne
  • brak kaloryferów sprawia, że jest więcej powierzchni użytkowej do wykorzystania
  • przyjazne dla alergików

Zastosowanie ogrzewania podłogowego sprawia, że temperatura przy podłodze (jak i sama podłoga) jest ciepła pomimo naturalnej cyrkulacji powietrza. Jest to znakomite rozwiązanie, jeśli chcemy sprawić, żeby dom był jeszcze bardziej przyjazny dla najmłodszych członków rodziny.

Dodatkowo pakiet wzbogacony został o pompę ciepła, czyli  niskotemperaturowe urządzenie grzewcze. Jej działanie polega na  wykorzystywaniu energii cieplnej, której ogromne ilości znajdują się w naturalnych pokładach ziemi, powietrza i wody. Mechanizm oparty jest na typowych przemianach fizycznych, które zachodzą w urządzeniu: parowaniu, sprężaniu skraplaniu oraz rozprężaniu.

Zaletami tego systemu są:
  • bezpieczeństwo
  • tańsze koszty eksploatacji w porównaniu z ogrzewaniem domu paliwem stałym lub gazem
  • wygoda użytkowania
  • ekologia

Przy pompie ciepła zaleca się zastosowanie ogrzewania podłogowego. Jest to niskotemperaturowy system grzewczy, przez co kompatybilność z całym systemem jest niezwykle istotna.

Icon Zestawienie stali 290 zł icon

Zestawienie stali zbrojeniowej elementów żelbetowych wylewanych na budowie.

Pozwoli zamówić odpowiednią ilość stali zbrojeniowej niezbędnej do wylania wszystkich elementów żelbetowych.

Zestawienie to obejmuje zbrojenie główne oraz pomocnicze.

Icon Dodatkowy egzemplarz projektu 350 zł icon

Oprócz egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego egzemplarza.


Niejednokrotnie po złożeniu projektu do urzędu pojawia się potrzeba ponownego wglądu do dokumentacji.


Dodatkowy egzemplarz projektu posłuży

  • architektowi adaptującemu
  • projektantowi wnętrz
  • ekipie budowlanej
  • do oszacowania kosztów budowy domu
  • do planowanie budowy

Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.


Uwaga! Dodatkowy egzemplarz dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu. Możesz kupić maksymalnie jeden dodatkowy egzemplarz projektu.


Dodatkowy egzemplarz projektu może być wykorzystany do celów urzędowych.

Icon Egzemplarz archiwalny 200 zł icon

Oprócz czterech egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego, archiwalnego egzemplarza projektu.

Niejednokrotnie po złożeniu projektu do urzędu (wszystkich czterech egzemplarzy) pojawia się potrzeba ponownego wglądu do dokumentacji.

Egzemplarz archiwalny projektu posłuży:

  • architektowi adaptującemu
  • projektantowi wnętrz
  • ekipie budowlanej
  • do oszacowania kosztów budowy domu
  • do planowanie budowy
Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.

Uwaga! Egzemplarz archiwalny projektu dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu.

Archiwalny egzemplarz projektu nie może być wykorzystany do celów urzędowych.

Icon Instalacja solarna 349 zł icon

Według badań, w okresie wiosenno-letnim, instalacja solarna może pomóc zaoszczędzić nawet 60% kosztów związanych z ogrzewaniem wody użytkowej. Energia słoneczna jest całkowicie darmowa, nieograniczona oraz wolna od dostawców, dzięki czemu jej koszty nie ulegają wahaniom.

Kolektory słoneczne pozyskują energię słoneczną, a następnie umożliwiają jej konwersję na ciepło, które później jest wykorzystywane do ogrzania wody.

Wydajność instalacji solarnej zależy od ich precyzyjnego montażu i zastosowanej technologii. Odpowiedni rozstaw paneli względem słońca jest kluczowy i wymaga fachowej wiedzy, ponieważ schemat tej instalacji jest inny dla każdego punktu na mapie. Warto więc zainwestować w profesjonalny projekt aby pełni korzystać z darmowej energii.

Icon Wentylacja mechaniczna z rekuperacją 400 zł icon

System wentylacji mechanicznej z rekuperacją to nowoczesna alternatywa dla tradycyjnego systemu wentylacji. Rekuperator umożliwia odzyskiwanie ciepła z powietrza wywiewanego, którym potem ogrzewa powietrze nawiewane do domu. Dodatkowo, cały system filtruje i oczyszcza powietrze z kurzu i pyłów, zapewniając jego czystość i odpowiednie nawilżenie.


Podsumowując zalety, wentylacja mechaniczna z rekuperacją:

  • podnosi standard domu
  • jest bardziej korzystna dla zdrowia i samopoczucia od wentylacji grawitacyjnej
  • sprawia, że dom jest bardziej energooszczędny
  • jest niezależna od warunków atmosferycznych, przez co jest bardziej wydajna i nie przynosi strat ciepła
  • korzystnie wpływa na rachunki ogrzewania domu

Uwaga! Zastosowanie tego systemu może wymagać zmian na etapie adaptacji projektu.

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Budynek Bell wersja B z pojedynczym garażem jest wariantem cieszącego się popularnością projektu Bell wersja A bez garażu. W odróżnieniu od pierwotnej wersji projekt ma garaż. Projekt domu Bell wersja B z pojedynczym garażem jest idealny na średniej szerokości działkę. Bryła budynku posiada formę prostą, więc będzie się dobrze prezentował niezależnie od otoczenia. Dom został stworzony do zabudowy wolnostojącej. W projekcie zaproponowano garaż jednostanowiskowy w linii budynku. Jest to również ciekawa propozycja dla osób szukających domu z dachem namiotowym, dzięki czemu budynek prezentuje są bardzo atrakcyjnie. Projekt Bell wersja B z pojedynczym garażem to dom parterowy z poddaszem użytkowym, co sprawia, że strefa dzienna i nocna są od siebie wyraźnie oddzielone. Warto zwrócić uwagę na przestronną część dzienną. Doskonale przemyślane rozwiązania w kuchni dają wiele możliwości aranżacyjnych oraz ułatwią codzienne korzystanie. W domu przewidziano jadalnię połączoną z salonem. Takie rozwiązanie daje wiele możliwości aranżacji strefy dziennej. Ciekawym elementem jest z pewnością usytuowany w salonie kominek, który nada wnętrzu niepowtarzalny klimat. W projekcie uwzględniono dwie komfortowe łazienki- jedna znajduje się na parterze, zaś druga na poddaszu. Oprócz tego na dole przewidziano dodatkową, osobną toaletę. Strefa sypialniana składa się z pięciu pokoi, co jest doskonałą opcją dla dużej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. W projekcie nie mogło również zabraknąć miejsca na wyjątkowo przydatne pomieszczenie gospodarcze. Rodzinne spotkania w słonecznie dni uprzyjemni przewidziany przy domu taras. Dom zaprojektowano w technologii murowanej. Bell wersja B z pojedynczym garażem nawiązuje do stylu dworkowego i idealnie wpisze się w wiejski krajobraz.

Czytaj więcej

Usytuowanie na działce

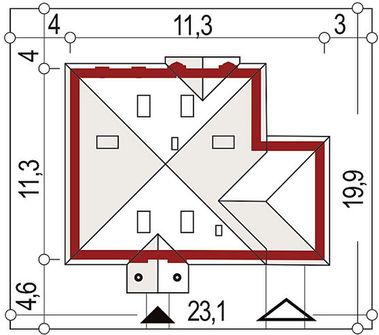

Usytuowanie projektu Bell 1B na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Bell 1B

Elewacje

Frontowa
Tylna
Lewa
Prawa
Elewacja frontowa projektu Bell 1B
Elewacja tylna projektu Bell 1B

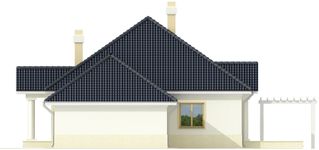

Elewacja lewa projektu Bell 1B
Elewacja prawa projektu Bell 1B
