Projekt domu AR-4 WRJ1013

Dodano!

Projekt domu AR-4 WRJ1013

Powierzchnia użytkowa:

136,20 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

26,94 x 20,36 m

Kąt nachylenia dachu:

35°

Więcej parametrów

Szacunkowy koszt budowy:

na III kwartał 2021

240 000 zł

Cena projektu:

2 300 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

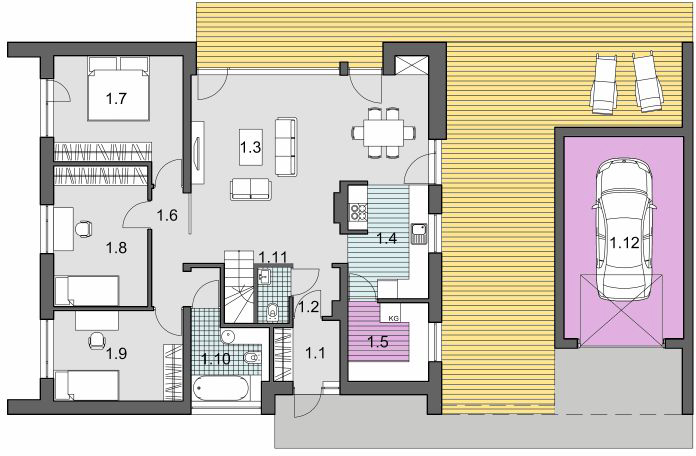

Rzut parteru - 127,10 m²

Rzut parteru projektu AR-4

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 3,80 m²
  • 2. Hall 2 m²
  • 3. Pokój dzienny 25,90 m²
  • 4. Kuchnia + jadalnia 17,30 m²
  • 5. Pom. gospodarcze 5,90 m²
  • 6. Korytarz 5,40 m²
  • 7. Pokój 13,50 m²
  • 8. Pokój 12,40 m²
  • 9. Pokój 10,90 m²
  • 10. Łazienka 5,70 m²
  • 11. Wc 1,70 m²
  • 12. Garaż jednostanowiskowy 22,60 m²
  • Razem rzut parteru 127,10 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

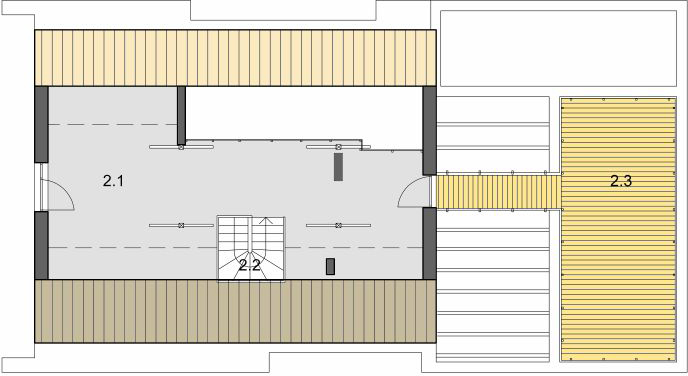

Rzut poddasza - 40,20 m²

Rzut poddasza projektu AR-4

Zapytaj, co możesz zmienić

  • 1. Poddasze 36 m²
  • 2. Korytarz 4,20 m²
  • 3. Taras (31,30 m²)
  • Razem rzut poddasza 40,20 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

Taniej 700 zł

WT 2021

Zdjęcie 1 projektu Laceratus I G1 SLS1133
Laceratus I G1
Dodano!

Powierzchnia użytkowa: 92,04 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

PROMOCJA

Cena projektu:

3 600 zł

2 900 zł

WT 2021

Zdjęcie 1 projektu E-169 WAX1069
E-169
Dodano!

Powierzchnia użytkowa: 122,60 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

4 350 zł

WT 2021

Zdjęcie 1 projektu Murator C365e Przejrzysty - wariant V WAJ3866

Powierzchnia użytkowa: 93,50 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 700 zł

WT 2021

Zdjęcie 1 projektu Agis III B WRP1291
Agis III B
Dodano!

Powierzchnia użytkowa: 98,50 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 1

Cena projektu:

3 550 zł

WT 2021

Zdjęcie 1 projektu Duris WRW1138
Duris
Dodano!

Powierzchnia użytkowa: 99,75 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 500 zł

WT 2021

Zdjęcie 1 projektu Murator C365h Przejrzysty - wariant VIII WAJ3914

Powierzchnia użytkowa: 91,60 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 700 zł

WT 2021

Zdjęcie 1 projektu E-171 WAX1070
E-171
Dodano!

Powierzchnia użytkowa: 107,10 m²

Pokoje (bez salonu): 2

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

4 150 zł

WT 2021

Zdjęcie 1 projektu E-172 WAX1071
E-172
Dodano!

Powierzchnia użytkowa: 123,30 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

4 450 zł

WT 2021

Zdjęcie 1 projektu Chmielów z garażem KRP1661

Powierzchnia użytkowa: 94,74 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 1

Cena projektu:

3 590 zł

Zobacz więcej podobnych (477)

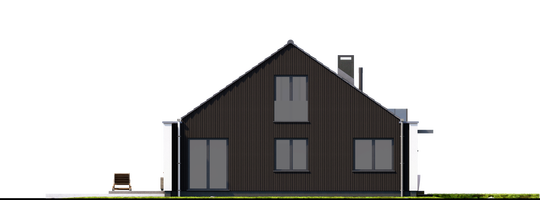

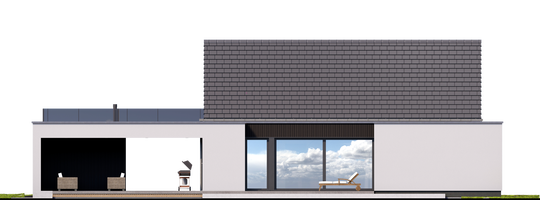

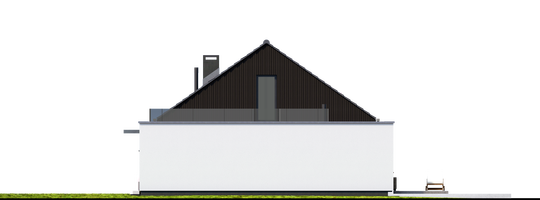

Elewacje

Frontowa
Tylna
Lewa
Prawa

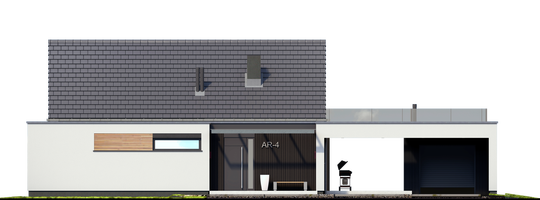

Elewacja frontowa projektu AR-4
Elewacja tylna projektu AR-4
Elewacja lewa projektu AR-4
Elewacja prawa projektu AR-4
Autor: In-out

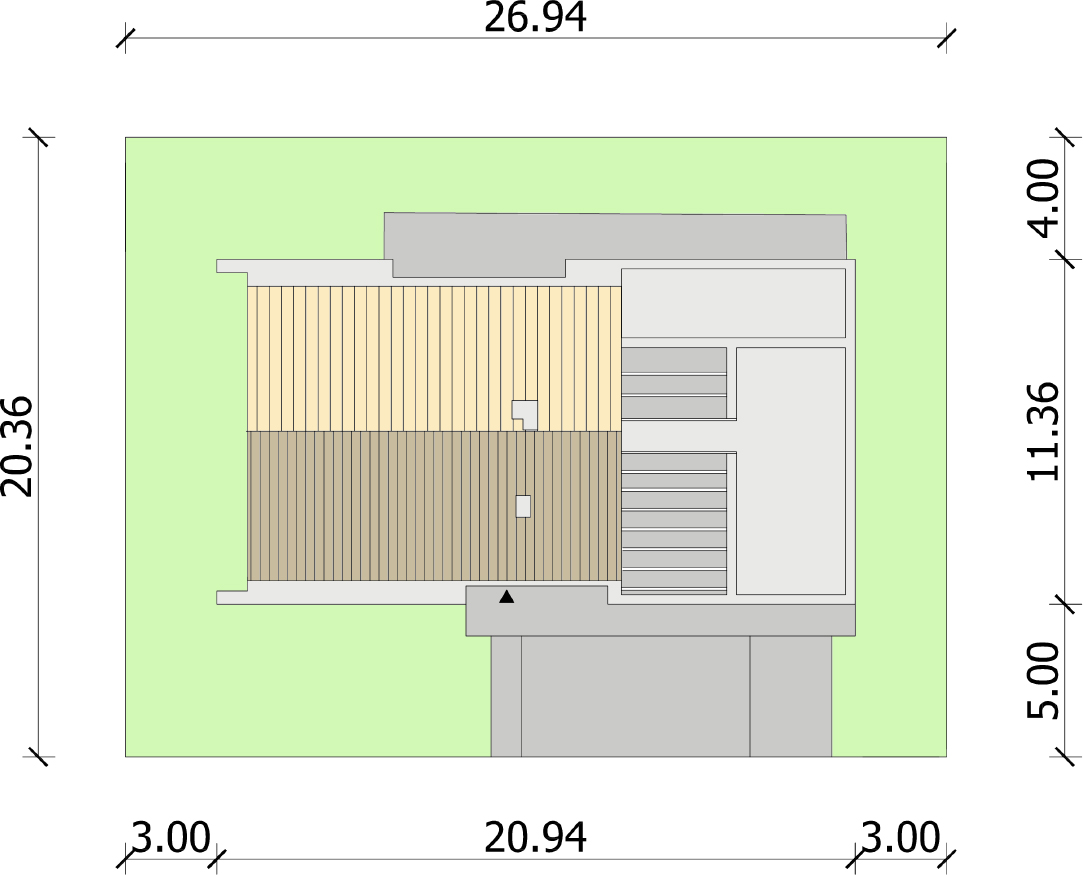

Usytuowanie na działce

Usytuowanie projektu AR-4 na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
136,20 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
161,30 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia dachu
159 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
35°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
6,93 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
26,94 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
20,36 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ławy i mury fundamentowe: Ściany fundamentowe z bloczkow betonowych gr. 25cm klasy B20 z zaprawą M8, zaizolowanych obustronnie Dysperbitem i ocieplonych polistyrenem ekstrudowanym grubości 10cm. Ściany nośne nadziemia: W projekcie zastosowano ścianę zewnętrzną dwuwarstwową z bloczkow YTONG Forte (odmiana PP2,5/0,4) docieplonych 12cm styropianu – razem gr. 36.5 cm, U=0,19 [W/m2K]. Stropy: -drewniany nad częścią mieszkalną, -Teriva 4.0/3 nad garażem. Schody: wewnętrzne -schody drewniane wg indywidualnego projektu. Więźba drewniana ze stropem drewnianym. Więźba drewniana budynku mieszkalnego tradycyjna dwuspadowa z drewna sosnowego klasy min. C24 o konstrukcji jętkowej z podarciem na 2 płatwiach. Pokrycie ciężkie z dachowki. Strop drewniany belkowy z profili 100x200 i 150x200. Wieńce, nadproża, belki monolityczne żelbetowe wykonane jako obniżone wieńce-nadproża, zachodzące na ściane min 15cm po obu stronach otworow okiennych i drzwiowych oraz belki prefabrykowane typu „L” . Kominy: Kominy wentylacyjne murowane z bloczkow silikatowych wentylacyjnych PW 25x24x22 na zaprawie cementowo-wapiennej klasy M10 od wysokości +2.35 m ,poniżej pełne bloczki, natomiast do kominka gotowe elementy firmy Schiedel Rondo o wielkości murowanego kanału dymowego O18cm. Pokrycie dachu: Na konstrukcji więźby przewiduje się pokrycie dachowką ceramiczną lub cementową. Okładziny zewnętrzne: Okładzina zewnetrzna z – imitacja drewna klejona na styropian lub deski drewniane mocowane mechanicznie na ruszcie drewnianym.

Nowy aktualny

Szacunkowy koszt budowy

Stan surowy zamknięty

Koszt aktualny na III kwartał 2021

240 000 zł netto

Prace ziemne i fundamenty

45 000 zł

Kompletna konstrukcja,
strop oraz dach

160 000 zł

Stolarka okienna i drzwiowa

35 000 zł

konsultant
Icon

Zależy nam, żebyś dobrze zaplanował wydatki

Na pewno znasz przynajmniej jedną osobę, która budowała dom latami, bo w trakcie budowy zabrakło jej pieniędzy. My chcemy, byś w swoim domu zamieszkał jak najszybciej. Dlatego podajemy Ci realne koszty.

Icon

Czy da się je obniżyć? Jasne.
Wystarczy np. śledzić promocje na materiały budowlane.

Wolimy jednak pokazać Ci kosztorys uwzględniający ceny standardowe i zawsze aktualne, żebyś w trakcie budowy unikał stresu związanego z nieprzewidzianymi wydatkami.

Podane koszty budowy mają charakter szacunkowy.

AR-4

Co zawiera projekt domu
AR-4?

Każdy projekt domu zawiera:

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Opis projektu

Dom murowany z użytkowym poddaszem, oraz garażem połączonym z częścią mieszkalną poprzez częściowo zadaszony taras. Poddasze zostało otwarte na część dzienną na parterze tworząc antresolę. Można je zaaranżować w dowolny sposób. W budynku zastosowano strop drewniany oraz drewnianą konstrukcję dachu. Nachylenie połaci dachowych pod kątem 35 stopni spełnia założenia większości planów miejscowych na terenie kraju. Przy budynku zaprojektowano częściowo zadaszony taras dostępny zarówno z pokoju dziennego jak i z jadalni. pracownia-projekty

Czytaj więcej

Rekomendowani producenci

Systemy okienne

tlo producenta

Velux

Pobierz bezpłatny poradnik

Dachy solarne

tlo producenta

Sunroof

Sprawdź ofertę

Energooszczędne domy prefabrykowane

tlo producenta

WOLF Haus

Zapytaj o bezpłatną wycenę

Kominki i akcesoria kominkowe

tlo producenta

Kratki

Sprawdź ofertę

Kompletne systemy ociepleń

tlo producenta

Termo Organika

Skonfiguruj swoje ocieplenie

Promienniki na podczerwień typu Ecosun

tlo producenta

Rotal

Zapytaj o bezpłatny dobór urządzeń

Okna

tlo producenta

REHAU

Sprawdź ofertę okien REHAU
Przejdź do Strefy Marek

Społeczność projektu domu AR-4 w budowie

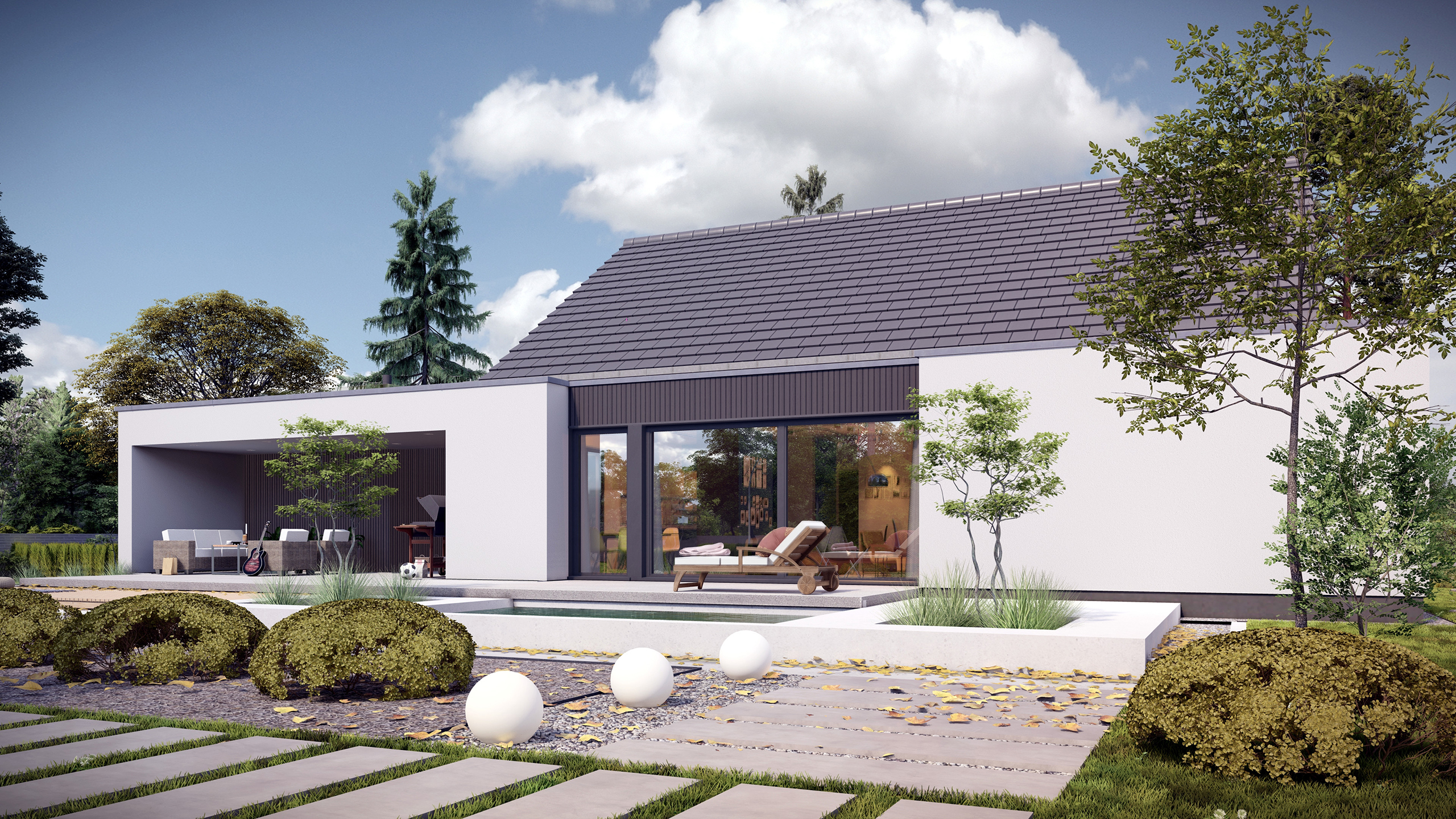

Zdjęcie 1 projektu AR-4 WRJ1013
