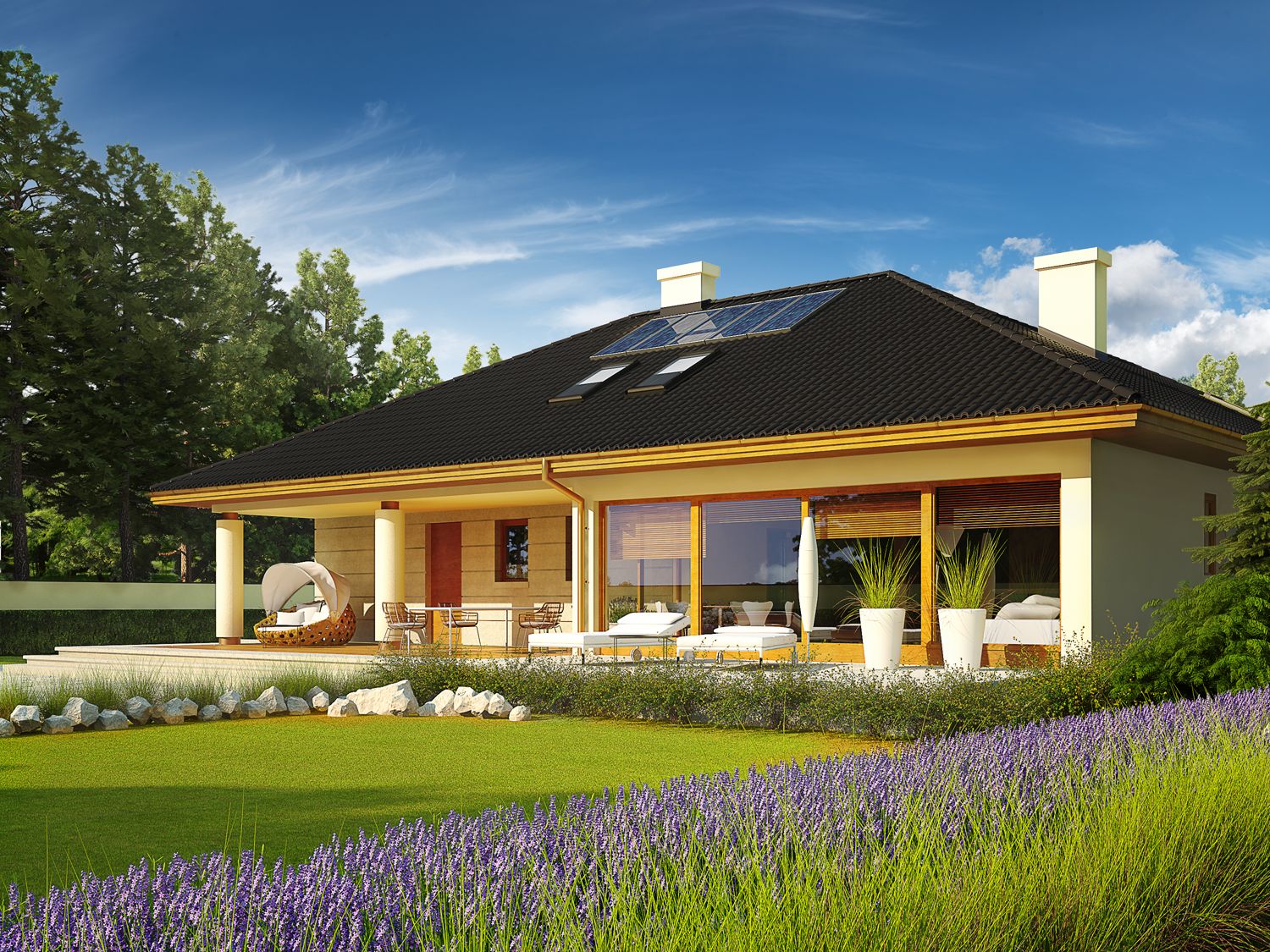

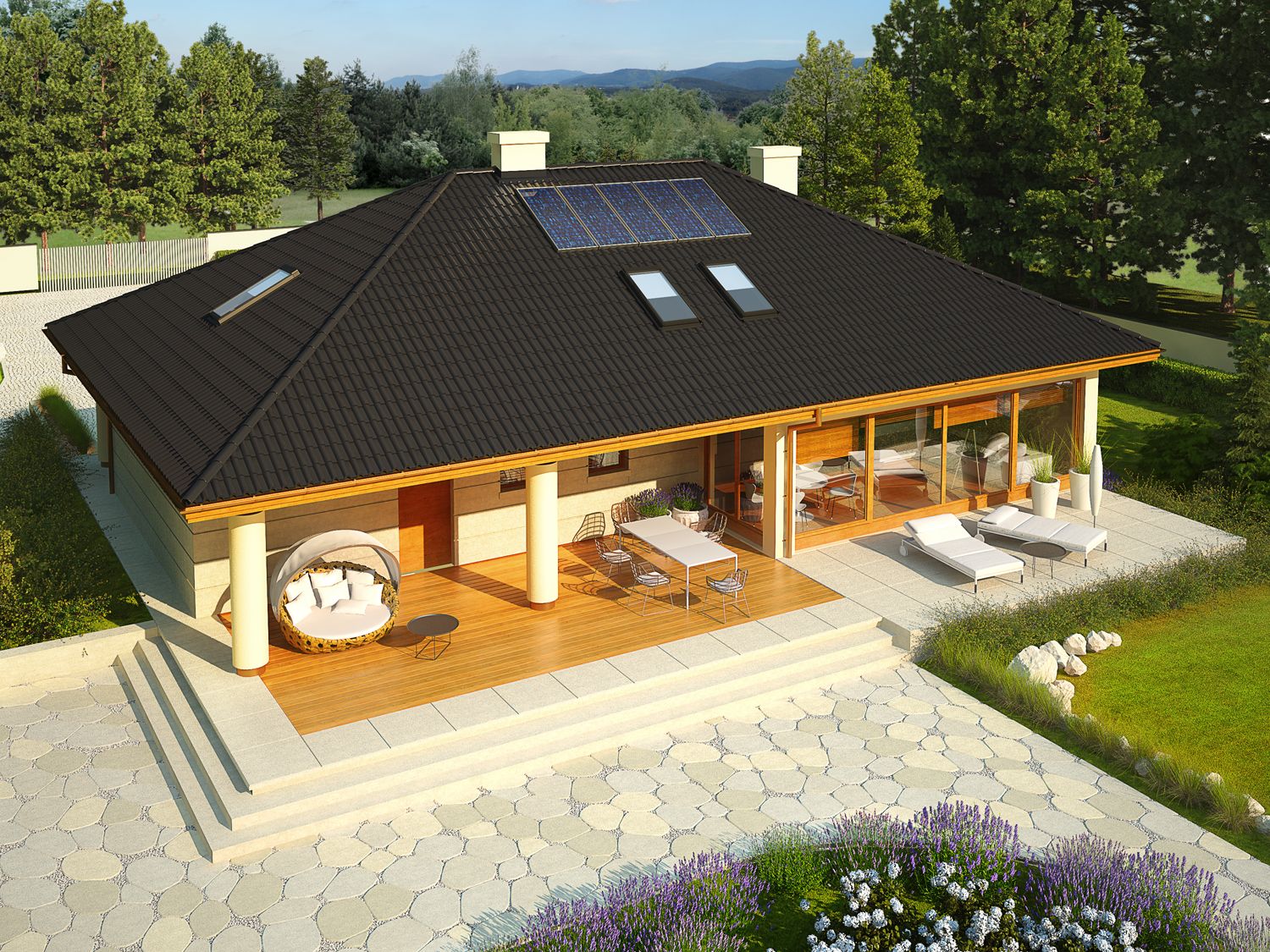

Projekt domu Alan IV G2 WRC2008

Projekt domu Alan IV G2 WRC2008

Powierzchnia użytkowa:

136,97 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

2

Łazienki + toalety:

2

Min. szer. i dł. działki:

24,3 x 26,80 m

Kąt nachylenia dachu:

28°

Więcej parametrów

Szacunkowy koszt budowy:

na II kwartał 2021

258 000 zł

PROMOCJA

Promocja kończy się za:

0 00 00 00

4 100 zł

3 280 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021

Czas realizacji tego projektu może być wydłużony ze względu na zmieniające się przepisy dotyczące standardu WT 2021. Zadzwoń, by zapytać o szczegóły: 71 715 20 60

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Jeżeli zdecydujesz się na projekt w wersji sprzed nowelizacji, będziesz mieć 14 dni na jego zwrot lub wymianę (na podst. Regulaminu serwisu internetowego Extradom.pl, § 10, pkt. 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

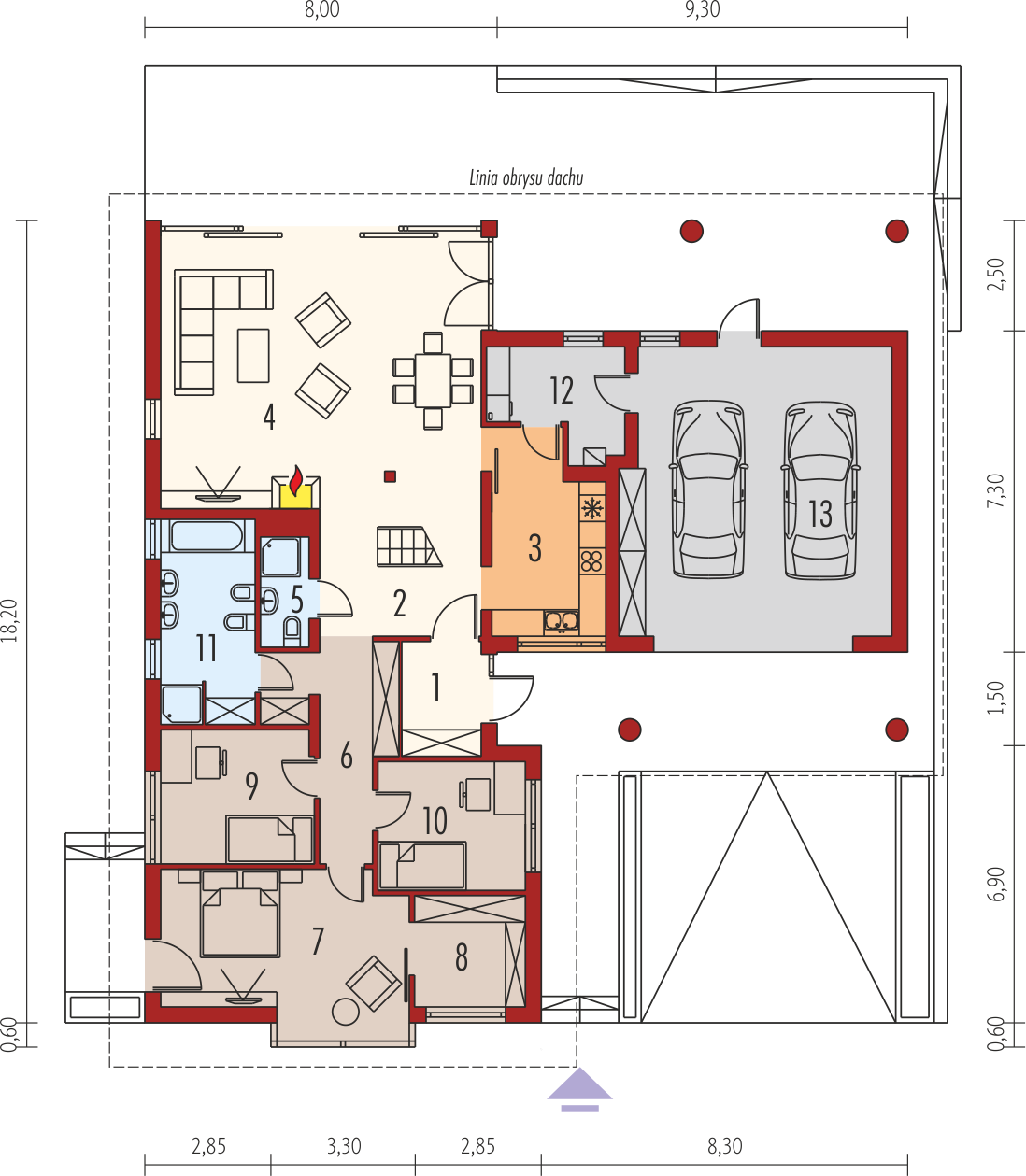

Rzut parteru - 182,13 m²

Rzut parteru projektu Alan IV G2

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 4,42 m²
  • 2. Hall 13,77 m²
  • 3. Kuchnia 11,27 m²
  • 4. Pokój dzienny + jadalnia 41,11 m²
  • 5. Łazienka 2,98 m²
  • 6. Korytarz 9,50 m²
  • 7. Pokój 18,67 m²
  • 8. Garderoba 5,56 m²
  • 9. Pokój 10,41 m²
  • 10. Pokój 9,60 m²
  • 11. Łazienka 9,68 m²
  • 12. Kotłownia 5,98 m²
  • 13. Garaż dwustanowiskowy 39,18 m²
  • Razem rzut parteru 182,13 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

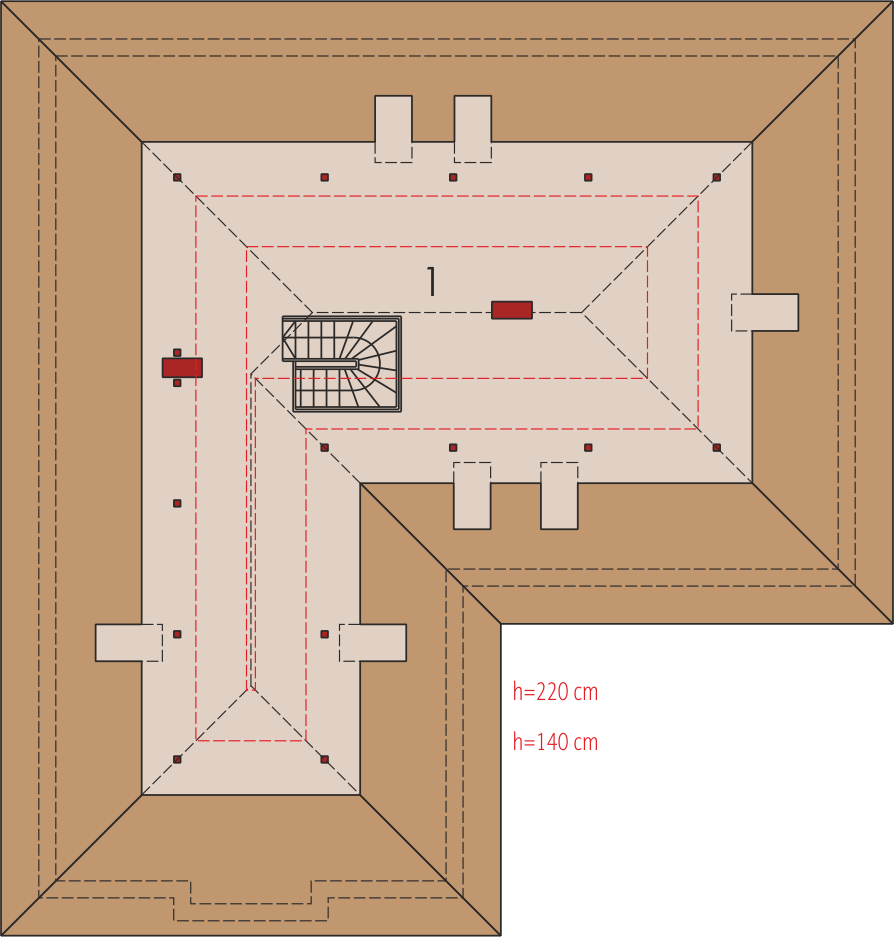

Rzut poddasza - 49,70 m²

Rzut poddasza projektu Alan IV G2

Zapytaj, co możesz zmienić

  • 1. Poddasze do adaptacji 49,70 m²
  • Razem rzut poddasza 49,70 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Przekroje

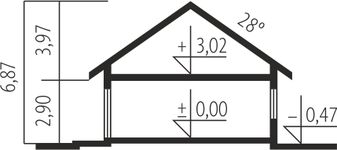

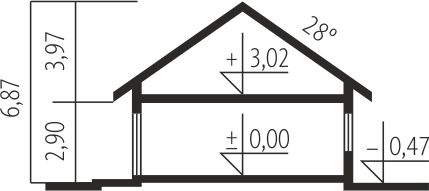

Przekrój pionowy
Przekrój pionowy projektu Alan IV G2

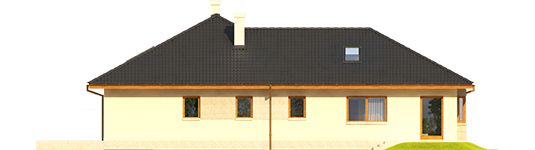

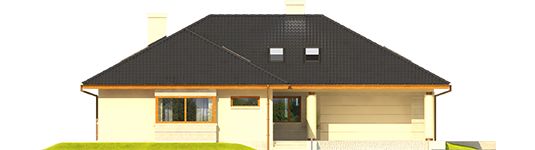

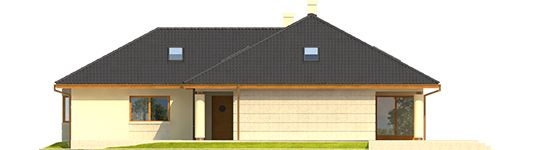

Elewacje

Frontowa
Tylna
Lewa
Prawa

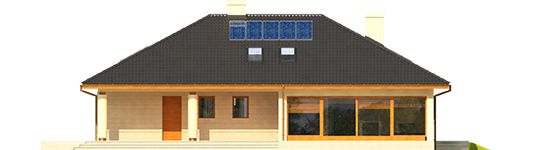

Elewacja frontowa projektu Alan IV G2
Elewacja tylna projektu Alan IV G2
Elewacja lewa projektu Alan IV G2
Elewacja prawa projektu Alan IV G2
Autor: Pracownia Projektowa ARCHIPELAG

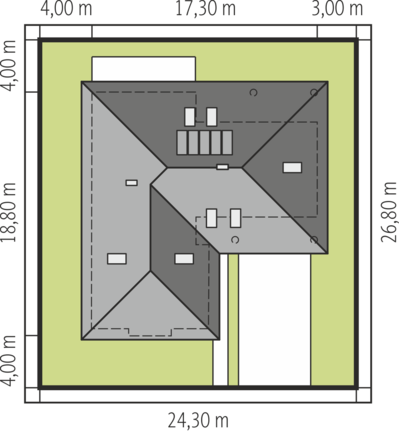

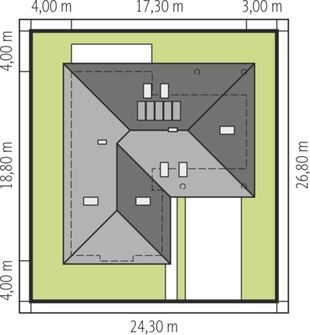

Usytuowanie na działce

Usytuowanie projektu Alan IV G2 na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
136,97 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
265,36 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
230,44 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura netto
608,80 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
353 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
28°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
6,87 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
17,30 m
Cena przy zakupie z projektem
Długość elewacji
18,80 m
Cena przy zakupie z projektem
Min. szerokość działki
24,30 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
26,80 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
74,30 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Euco
33 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Ogrzewanie icon

kocioł gazowy kondensacyjny, rozprowadzenie ciepła: grzejniki

Wentylacja icon

grawitacyjna

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy 24 cm, ocieplenie wełna mineralna 12 cm. Strop: gęstożebrowy Teriva. Dach: konstrukcja drewniana, ocieplenie wełna mineralna 30 cm, dachówka ceramiczna lub cementowa. Ogrzewanie: kocioł gazowy kondensacyjny, rozprowadzenie ciepła: grzejniki. Wentylacja: grawitacyjna. Elewacje: tynk cienkowarstwowy mineralny w kolorze kremowym, okładzina kamienna lub z konglomeratu kamiennego. Stolarka: drewniana, PVC lub aluminiowa, drzwi wejściowe i brama garażowa firmy Hörmann. Otoczenie: system tarasowy ProDeck - deska kompozytowa Terra w kolorze złoty dąb.

Nowe aktualne

Szacunkowy koszt budowy

Stan surowy zamknięty

Koszt aktualny na II kwartał 2021

258 000 zł netto

Prace ziemne i fundamenty

70 000 zł

Kompletna konstrukcja,
strop oraz dach

150 000 zł

Stolarka okienna i drzwiowa

38 000 zł

Waldemar Masny

Koordynator Centrum Obsługi Klienta

Icon

Zależy nam, żebyś dobrze zaplanował wydatki

Na pewno znasz przynajmniej jedną osobę, która budowała dom latami, bo w trakcie budowy zabrakło jej pieniędzy. My chcemy, byś w swoim domu zamieszkał jak najszybciej. Dlatego podajemy Ci realne koszty.

Icon

Czy da się je obniżyć? Jasne.
Wystarczy np. śledzić promocje na materiały budowlane.

Wolimy jednak pokazać Ci kosztorys uwzględniający ceny standardowe i zawsze aktualne, żebyś w trakcie budowy unikał stresu związanego z nieprzewidzianymi wydatkami.

Podane koszty budowy mają charakter szacunkowy.

icon

Darmowe

Zestawienie materiałów budowlanych

Alan IV G2

Co zawiera projekt domu
Alan IV G2

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach. Jeśli będziesz wnioskować o pozwolenie na budowę po tym terminie, zamów Projekt 3+.

Potrzebujesz projektu w innej wersji? Skontaktuj się z naszym Doradcą.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys - stan deweloperski

600 zł

Ikona

Bestseller

Kosztorys - stan surowy zamknięty

450 zł

Ikona

Bestseller

Kosztorys - stan surowy otwarty

350 zł

Ikona

Dodatkowy egzemplarz projektu

150 zł

Ikona

Pompa ciepła

350 zł

Ikona

Wentylacja mechaniczna z rekuperacją

550 zł

Opis projektu

Budynek Alan IV G2 jest modyfikacją popularnego projektu Alan G1. W przeciwieństwie do podstawowej wersji projekt ma mniejszą powierzchnię, więcej stanowisk garażowych. Projekt domu Alan IV G2 jest doskonały na średniej szerokości działkę. Dom charakteryzuje się bryłą w kształcie litery L, co sprawia, że oryginalnie się prezentuje. Na uwagę zasługuje ozdobny wykusz, nadający konstrukcji dodatkowego uroku. Projekt należy do kategorii domów z kalenicą skierowaną równolegle do drogi, co często określane jest w planie zagospodarowania przestrzennego. Dom został zaprojektowany z myślą o zabudowie wolnostojącej. Autor projektu przewidział garaż dwustanowiskowy w bryle budynku. Jest to również doskonała propozycja dla osób szukających domu z dachem kopertowym, który charakteryzuje się dużą odpornością na działanie niesprzyjających warunków pogodowych. Projekt Alan IV G2 to dom parterowy, co jest szczególnie istotne w przypadku domowników w starszym wieku oraz osób niepełnosprawnych czy z małymi dziećmi. Autor uwzględnił możliwość zagospodarowania poddasza, a nowo uzyskany metraż możemy wykorzystać w późniejszym czasie, gdy zajdzie taka potrzeba. Warto zwrócić uwagę na przestronną część dzienną. Zamknięta kuchnia to idealne rozwiązanie dla amatorów gotowania. Dzięki zamkniętej przestrzeni, powstające zapachy nie przedostają się do innych pomieszczeń. Połączenie jadalni z salonem sprzyja integracji rodziny. Podczas odpoczynku, rodzice mogą zerkać na bawiące się lub odrabiające lekcje dzieci.Dodatkowo w salonie przewidziano kominek, nadający wnętrzu niepowtarzalny klimat. W projekcie przewidziano dwie łazienki na parterze. Część nocną tworzą trzy sypialnie, które dobrze sprawdzą się w przypadku 2-4 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Niewątpliwą zaletą projektu jest przewidziana w nim funkcjonalna garderoba. Doskonałym miejscem do wypoczynku jest zaprojektowany przy domu taras. Dom zaprojektowano w technologii murowanej. Alan IV G2 jest doskonałą propozycją dla Inwestorów szukających domu nowoczesnego i pod względem wizualnym spełni nawet wysoko postawione oczekiwania.
