Projekt domu Ajaks 5 WOE1160

Projekt domu Ajaks 5 WOE1160

Powierzchnia użytkowa:

127,54 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

21,69 x 18,54 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Cena projektu:

3 150 zł

2 850 zł

Oferta ważna do 31.12.2020 r.

Czas realizacji zamówienia projektu jest wydłużony. Zapytaj o szczegóły swojego doradcę.

Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne i kupony rabatowe
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

Rzut parteru

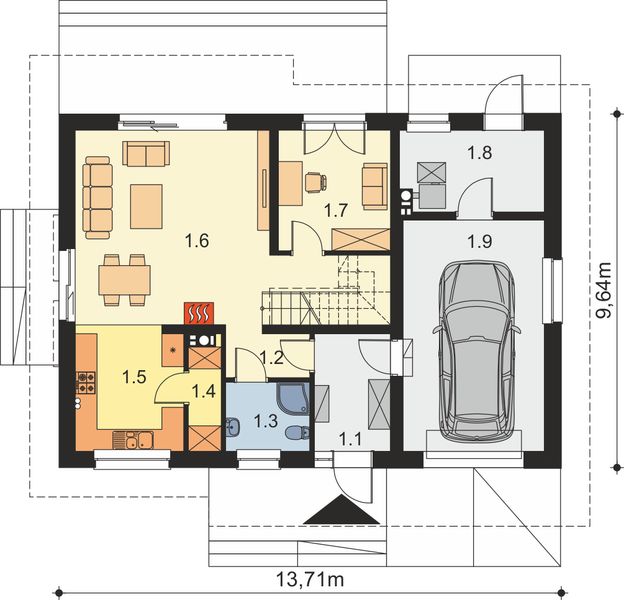

Rzut parteru projektu Ajaks 5
  • 1. Wiatrołap 6,50 m²
  • 2. Hall 5,25 m²
  • 3. Łazienka 4,20 m²
  • 4. Spiżarnia 2,50 m²
  • 5. Kuchnia 9,90 m²
  • 6. Pokój dzienny + jadalnia 29,50 m²
  • 7. Pokój 9,85 m²
  • 8. Kotłownia 8,40 m²
  • 9. Garaż jednostanowiskowy 24,05 m²
  • Razem rzut parteru 100,15 m²

Rzut poddasza

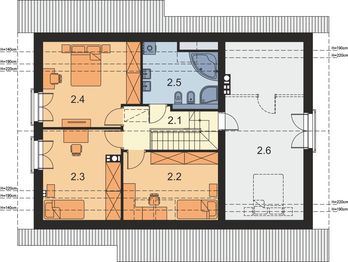

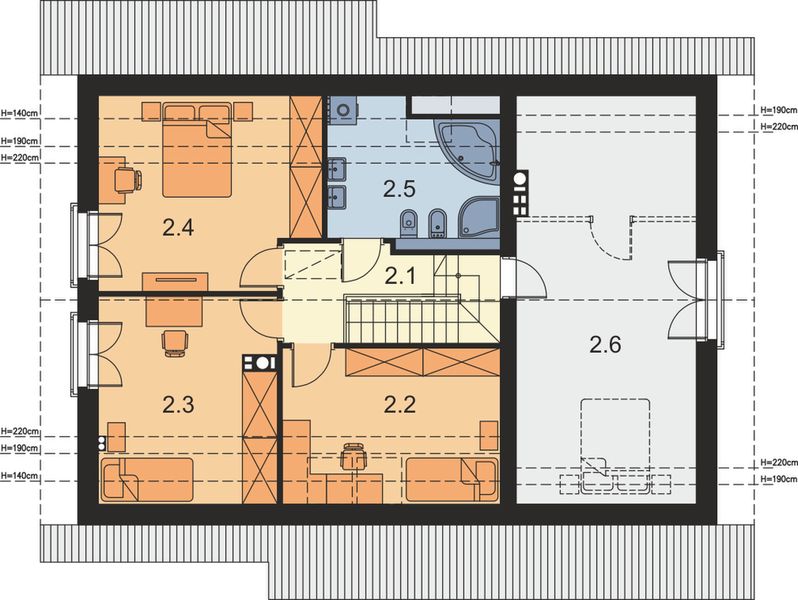

Rzut poddasza projektu Ajaks 5
  • 1. Korytarz 4,73 m²
  • 2. Pokój 11,07 m² (15,52 m²)
  • 3. Pokój 13,04 m² (16,70 m²)
  • 4. Pokój 14,35 m² (18,93 m²)
  • 5. Łazienka 8,25 m² (10,84 m²)
  • 6. Strych 30,33 m² (33,28 m²)
  • Razem rzut poddasza 81,77 m²
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
127,54 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
131,97 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia całkowita
263,94 m²
Cena przy zakupie z projektem icon

Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

Powierzchnia netto
200,15 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura brutto
880,44 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
242,73 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,77 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
21,69 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
18,54 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ogrzewanie icon

Ogrzewanie gazowe lub na paliwo stałe.

Wentylacja icon

Wentylacja grawitacyjna + jako alternatywa: wentylacja mechaniczna z rekuperacją.

Warunki techniczne
Icon WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Budynek posadowiony został na fundamentach betonowych. Ściany zewnętrzne dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu. Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie]. Strop żelbetowy-wylewany. Więźba dachowa drewniana. Pokrycie dachu - dachówka ceramiczna lub cementowa. Ogrzewanie gazowe lub na paliwo stałe. Wentylacja grawitacyjna + jako alternatywa: wentylacja mechaniczna z rekuperacją.

Extradodatki w prezencie

Zdjęcie 1 projektu Ajaks 5 WOE1160

Projekt domu Ajaks 5, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
Przejdź na stronę ze szczegółami

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Kolejna wersja bardzo popularnego projektu. Ajaks 5 jest budynkiem wyróżniającym się zwartą bryłą przykrytą dwuspadowym dachem oraz niezwykle funkcjonalnym wnętrzem. Do środka dostaniemy się przez duży wiatrołap, który zaprowadzi nas także bezpośrednio do garażu. Garaż jest niezwykle szeroki i przestronny, co umożliwia parkowanie nawet większym pojazdom, tuż za nim znajduje się spora kotłownia, w której zaprojektowano dwa rodzaje ogrzewania: GAZOWE oraz na PALIWO STAŁE (projekt zawiera schematy i rozwinięcia instalacji c.o. i elektrycznych, obydwu sposobów ogrzewania). Inwestor sam zadecyduje, które z nich wykorzysta w swoim domu. Na strefę dzienną parteru składają się: kuchnia z dużą ilością blatów roboczych oraz możliwością zaplanowania sprzętów w wysokiej zabudowie, praktyczna spiżarnia, przestronny, jasny salon z jadalnią i centralnie umieszczonym kominkiem, dodatkowy pokój z przeznaczeniem na gabinet lub pokój gościnny oraz jasna, duża łazienka zlokalizowana ustronnie z przodu budynku. Na piętrze zaprojektowano typową strefę nocną z trzema ustawnymi sypialniami i dużą łazienką z miejscem na wannę i prysznic. Wysoka ścianka kolankowa pozwala w pełni wykorzystać przestrzeń poddasza. Dodatkowym atutem jest pomieszczenie strychu dostępne bezpośrednio ze spocznika schodów, które można zaadoptować na pokój hobby lub pracownię, można je także podzielić na dwa mniejsze pomieszczenia mieszkalne. Dom jest prosty i tani w budowie oraz późniejszej eksploatacji. Jego elewację można wykończyć zarówno w tradycyjnym, jak i nowoczesnym stylu z modną okładziną drewnianą. Przy jego projektowaniu nie zapomniano o aspektach ekologicznych, poza tradycyjną wentylację grawitacyjną, jako alternatywę zaprojektowano także wentylację mechaniczną z rekuperacją. Budynek opracowano w oparciu o najnowsze przepisy prawa budowlanego, z dużą dbałością o jego wpływ na środowisko naturalne.

Czytaj więcej

Usytuowanie na działce

Usytuowanie projektu Ajaks 5 na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Ajaks 5

Elewacje

Frontowa
Tylna
Lewa
Prawa

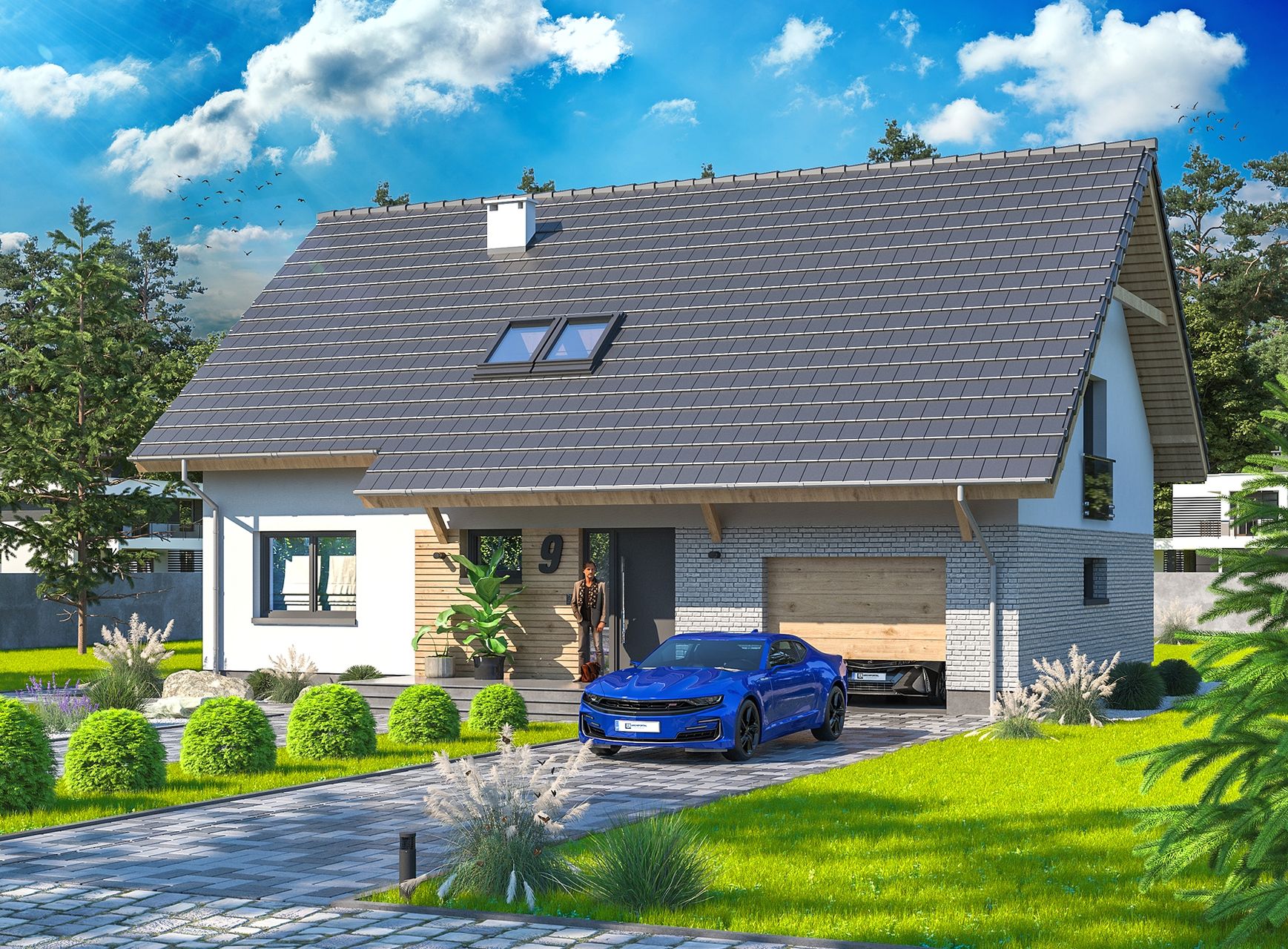

Elewacja frontowa projektu Ajaks 5
Elewacja tylna projektu Ajaks 5
Elewacja lewa projektu Ajaks 5
Elewacja prawa projektu Ajaks 5
