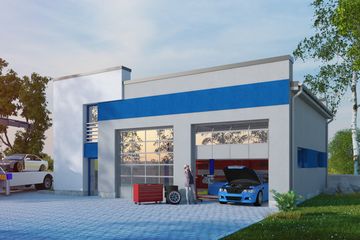

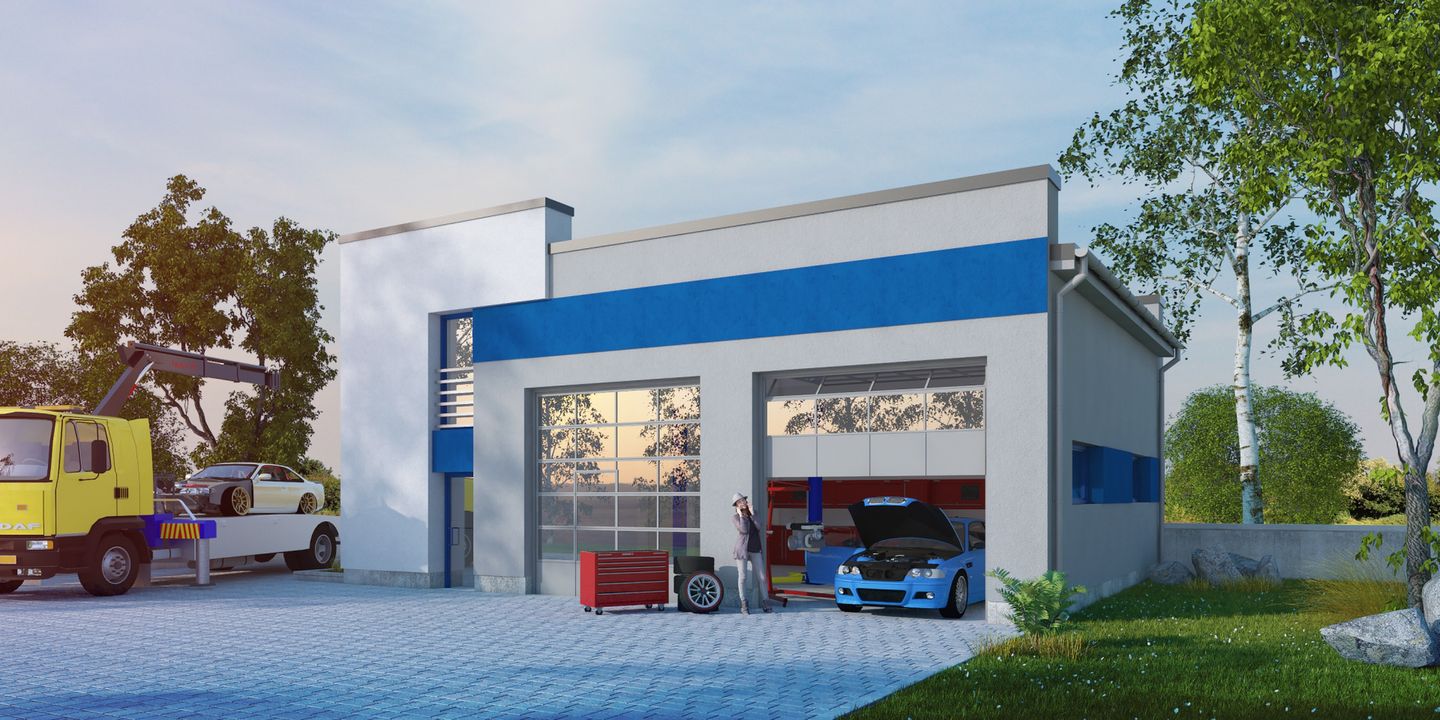

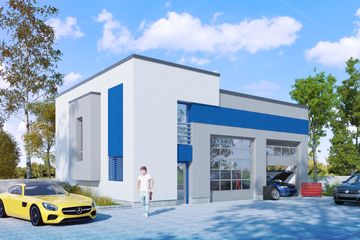

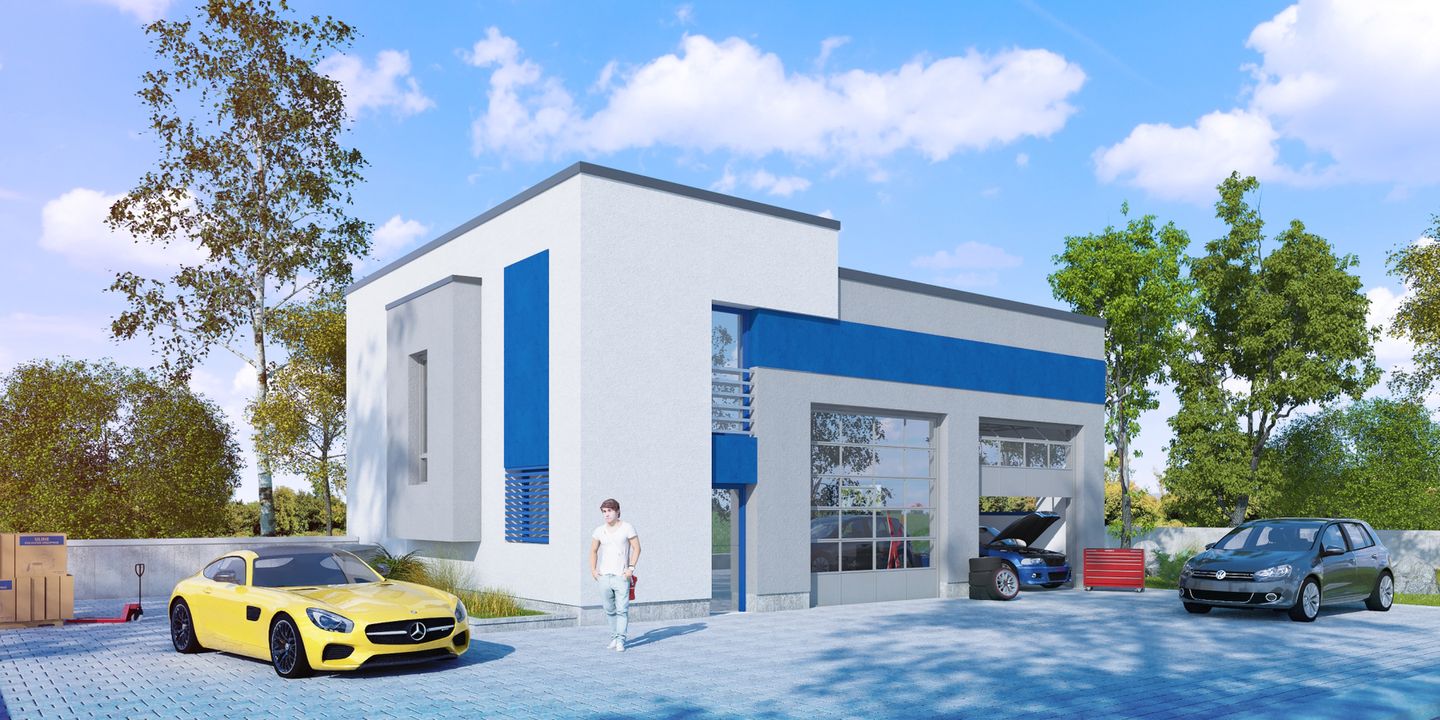

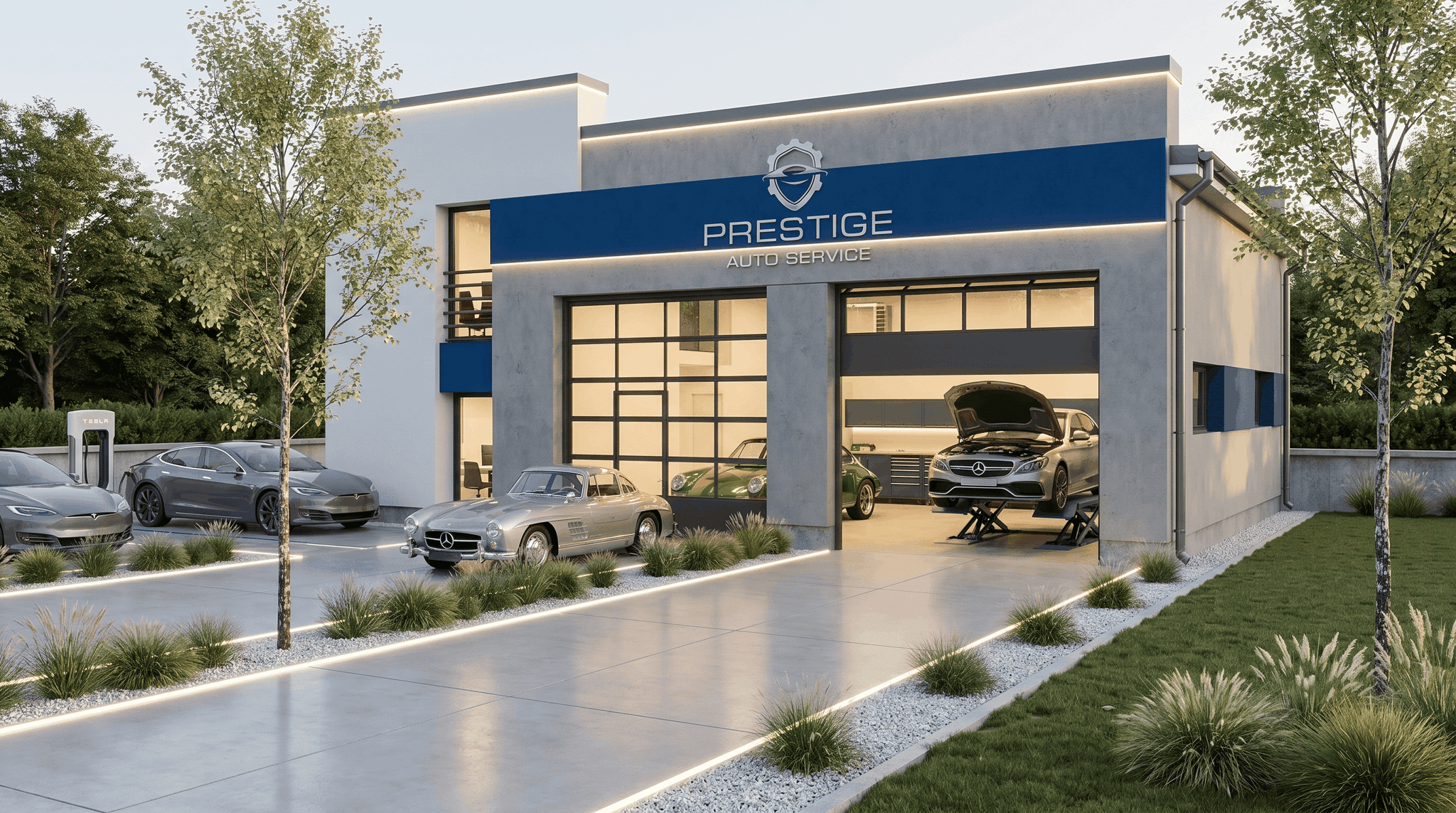

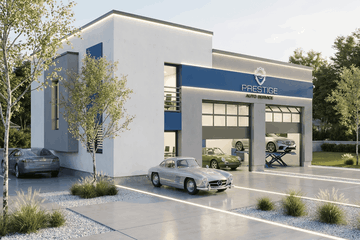

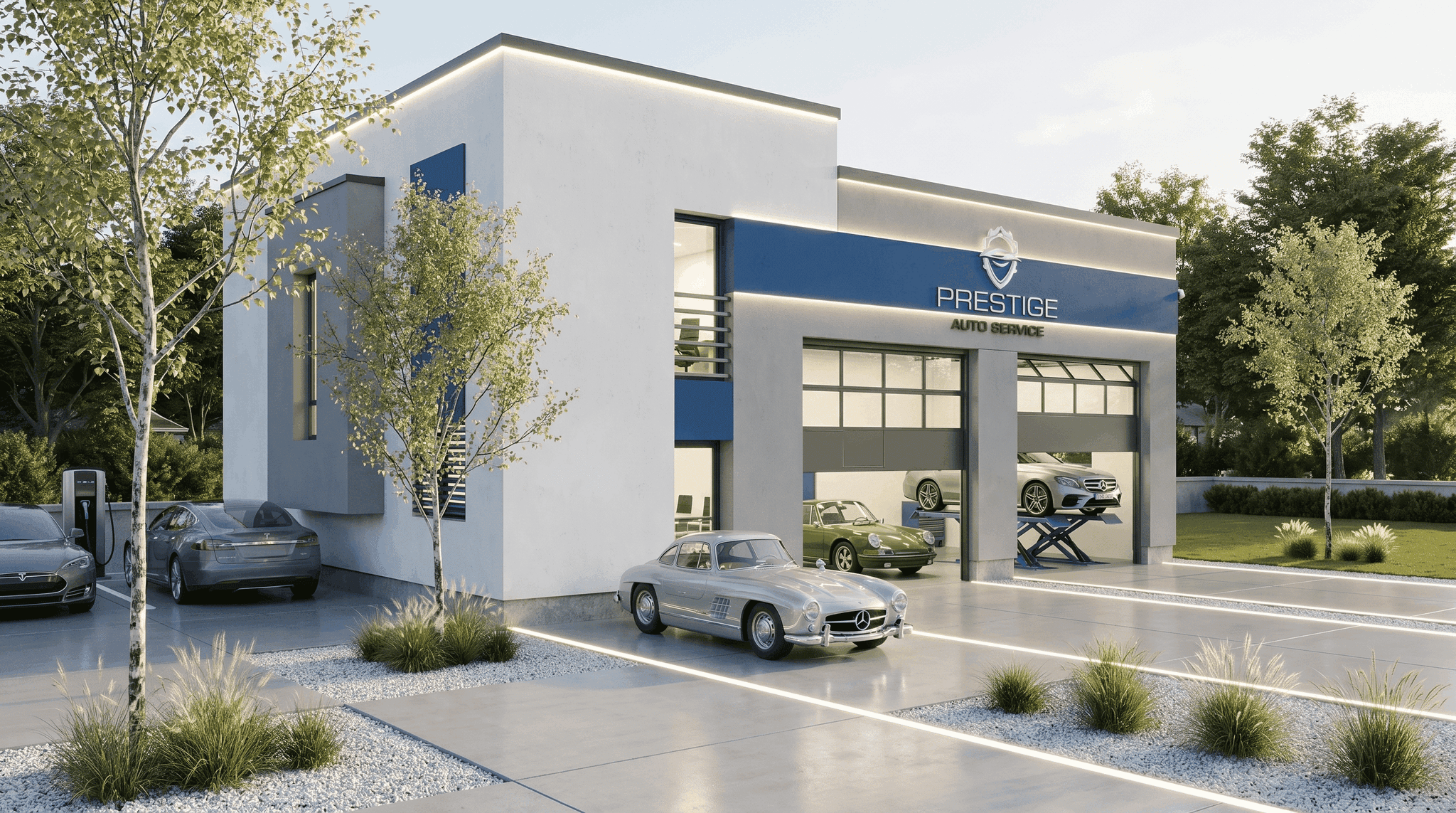

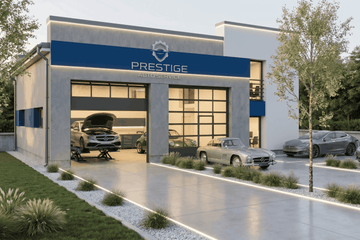

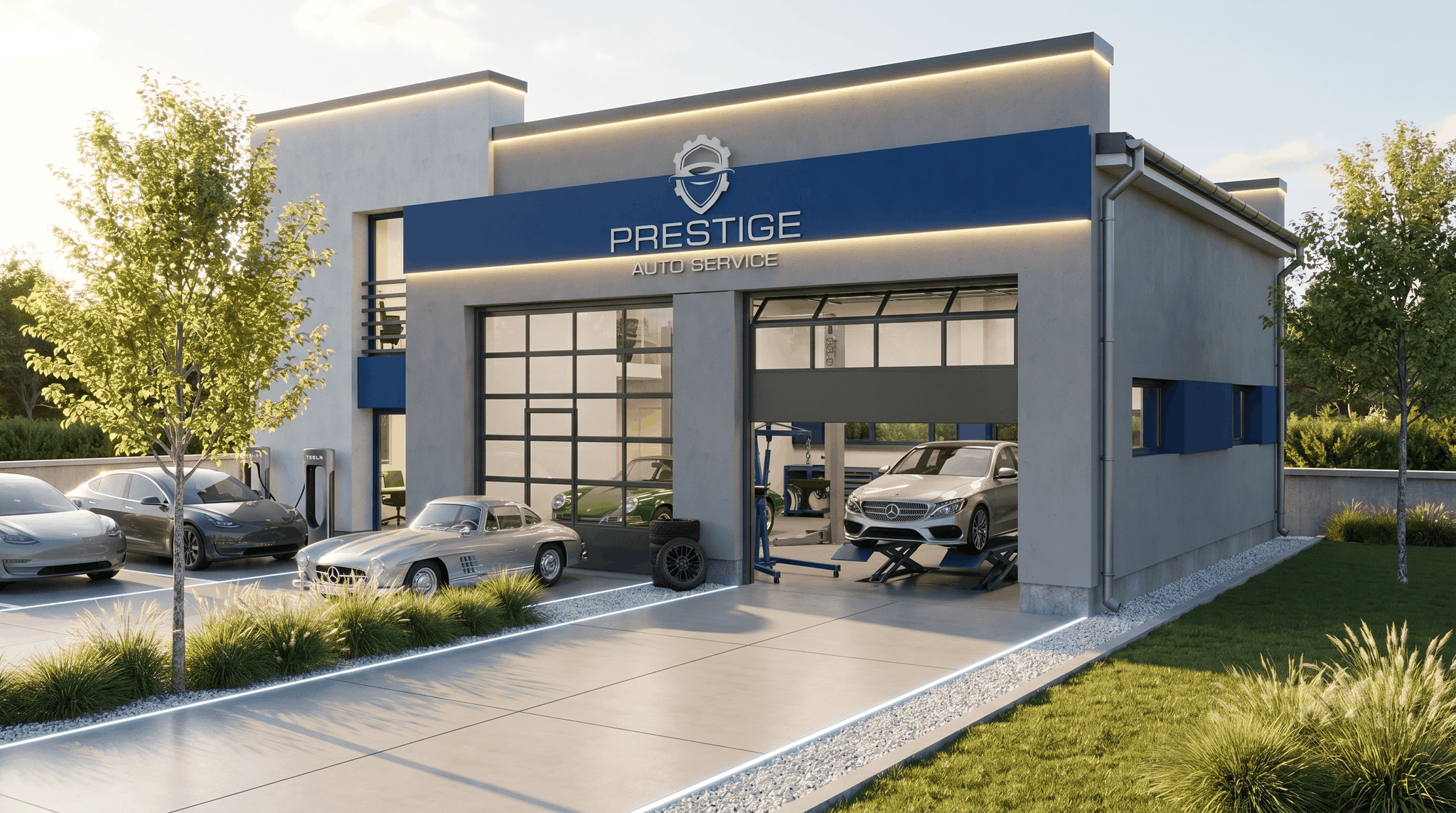

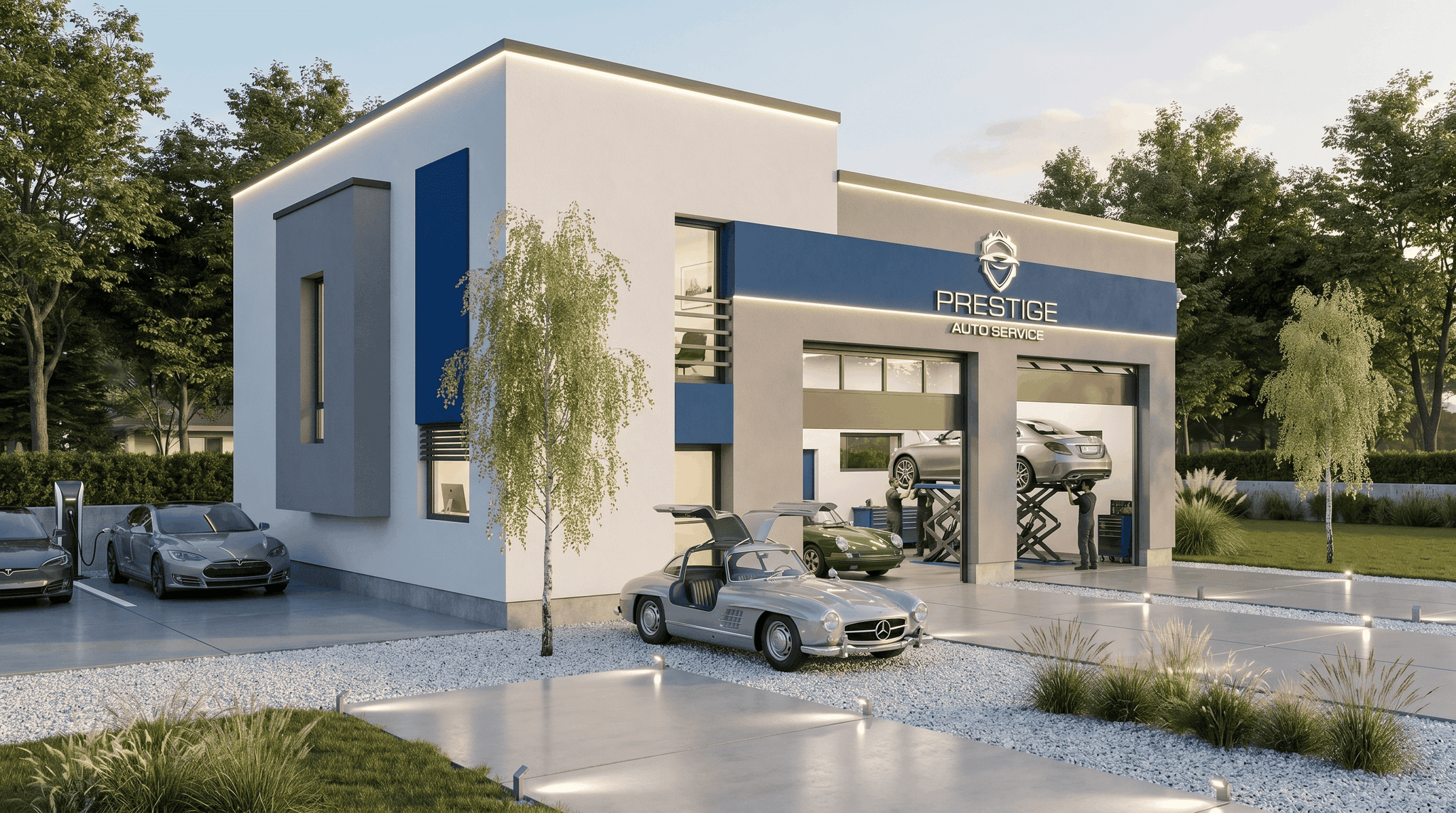

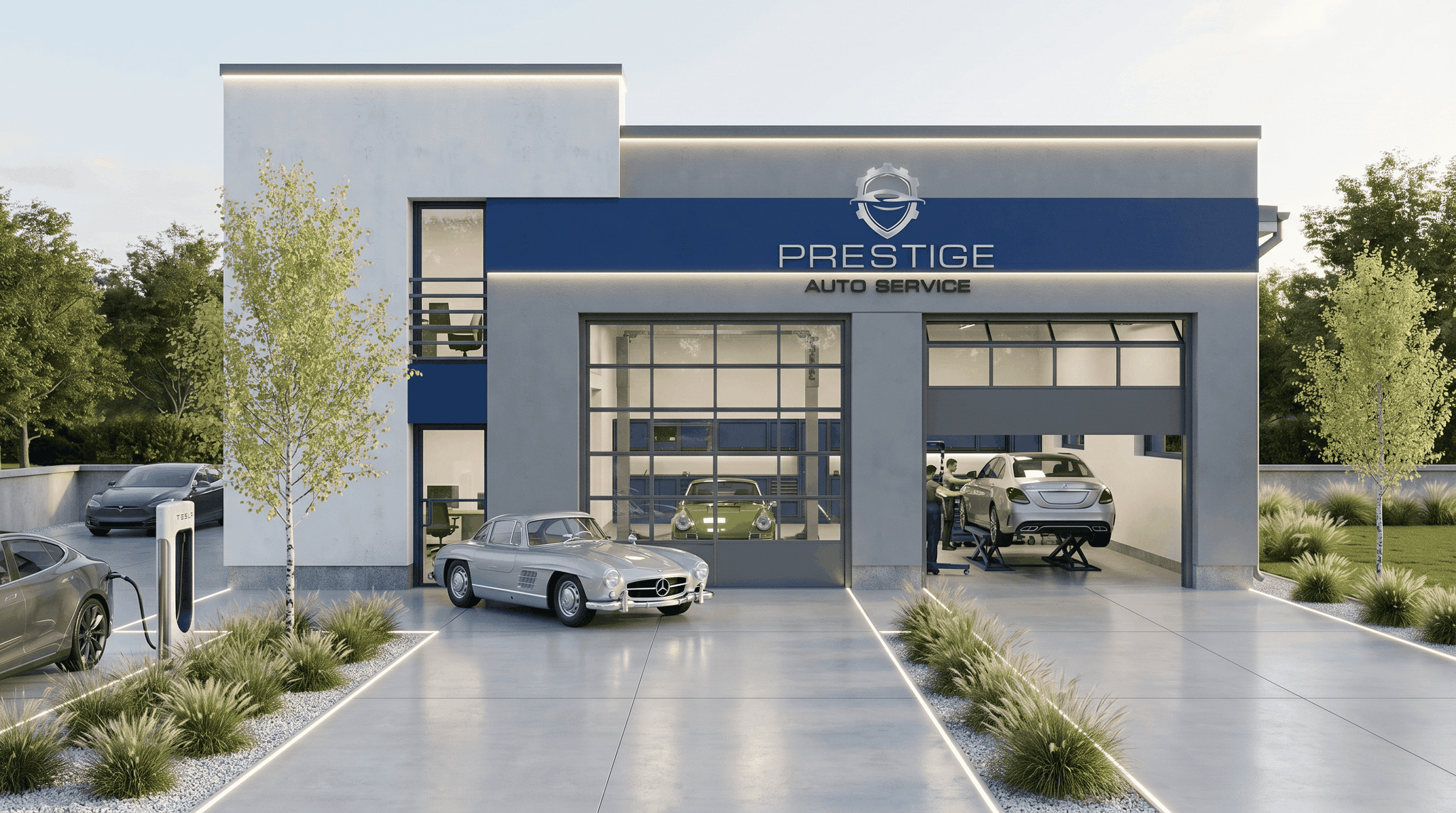

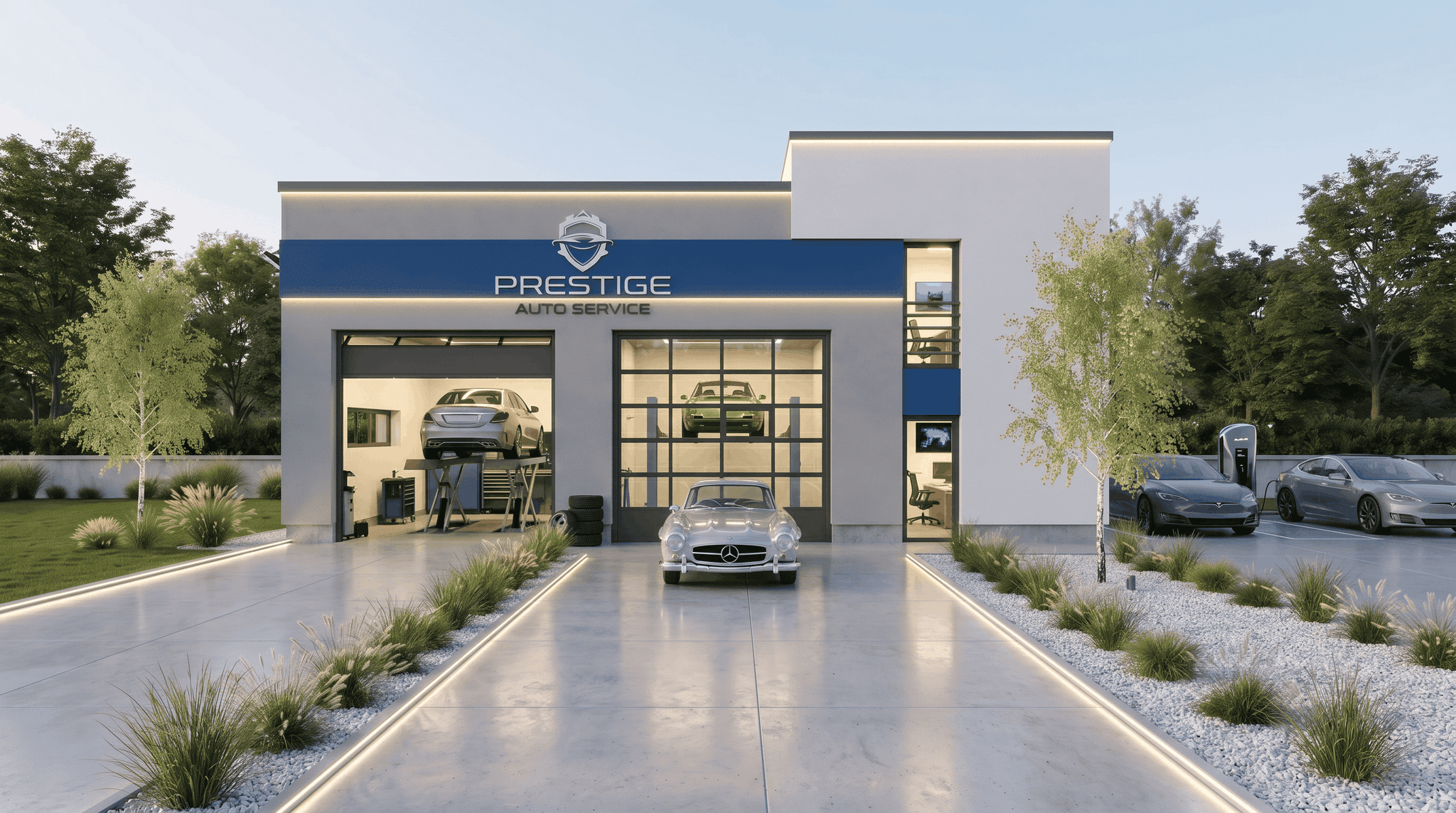

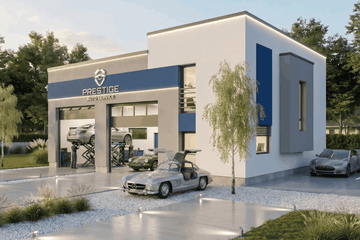

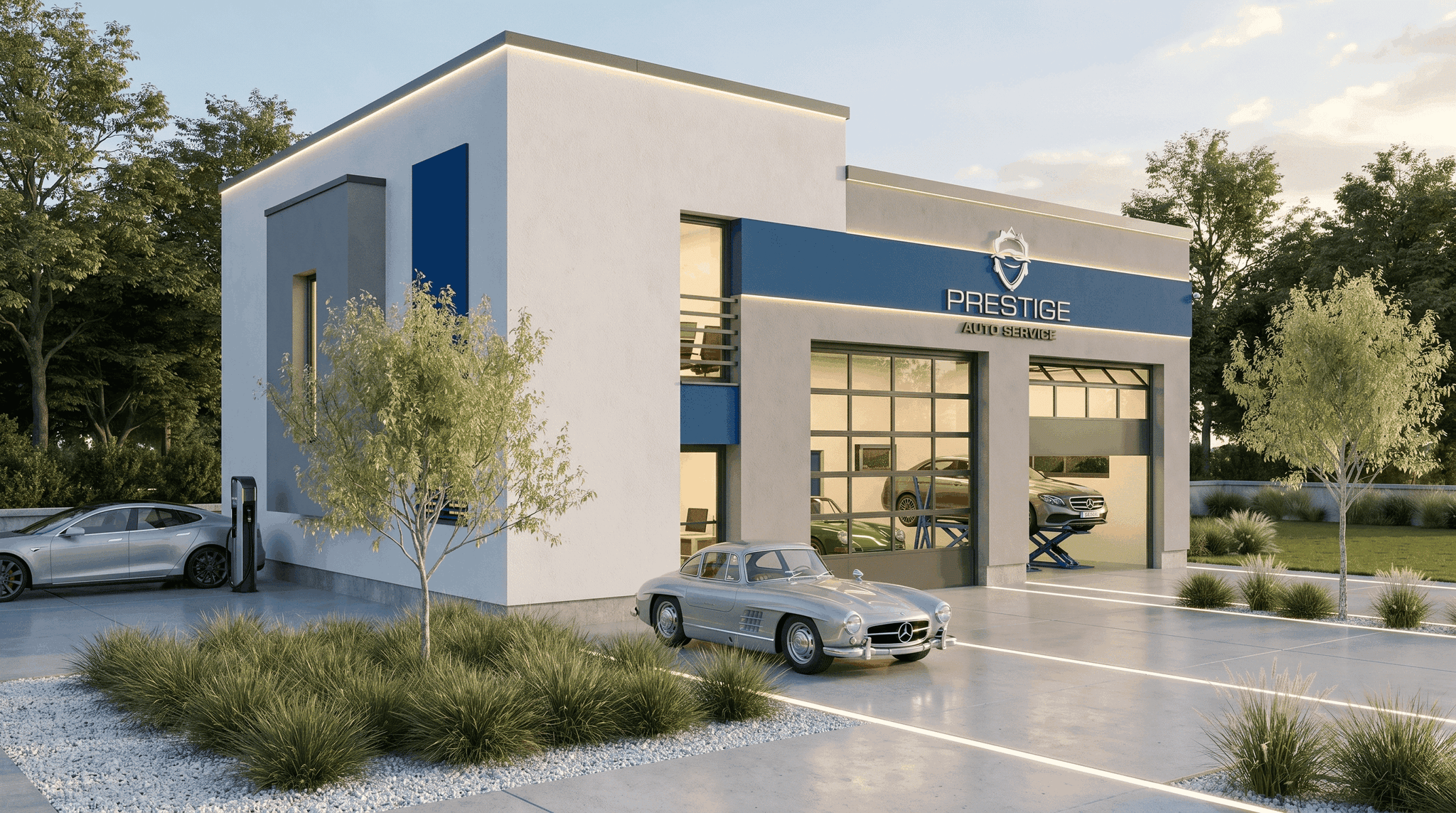

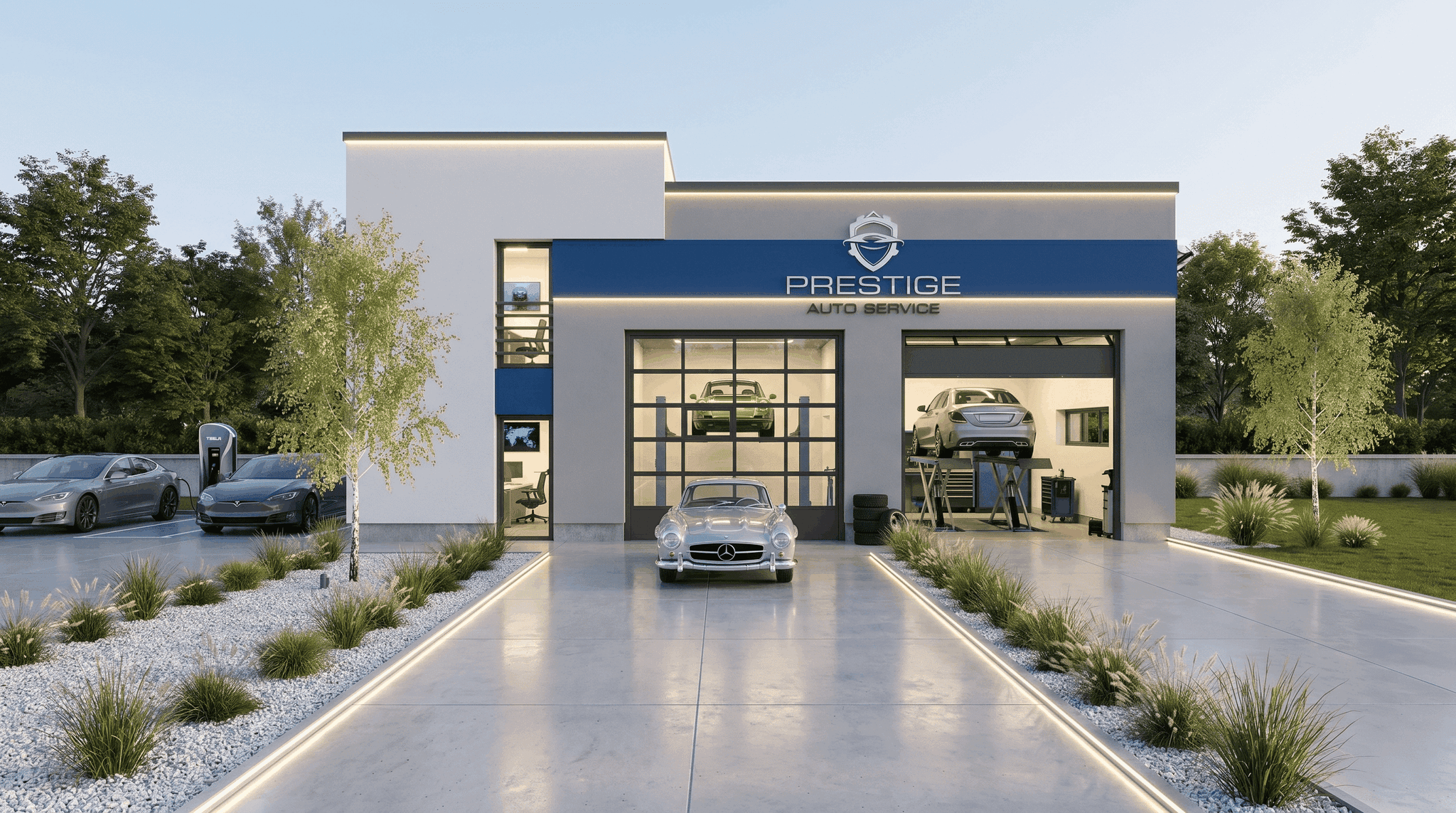

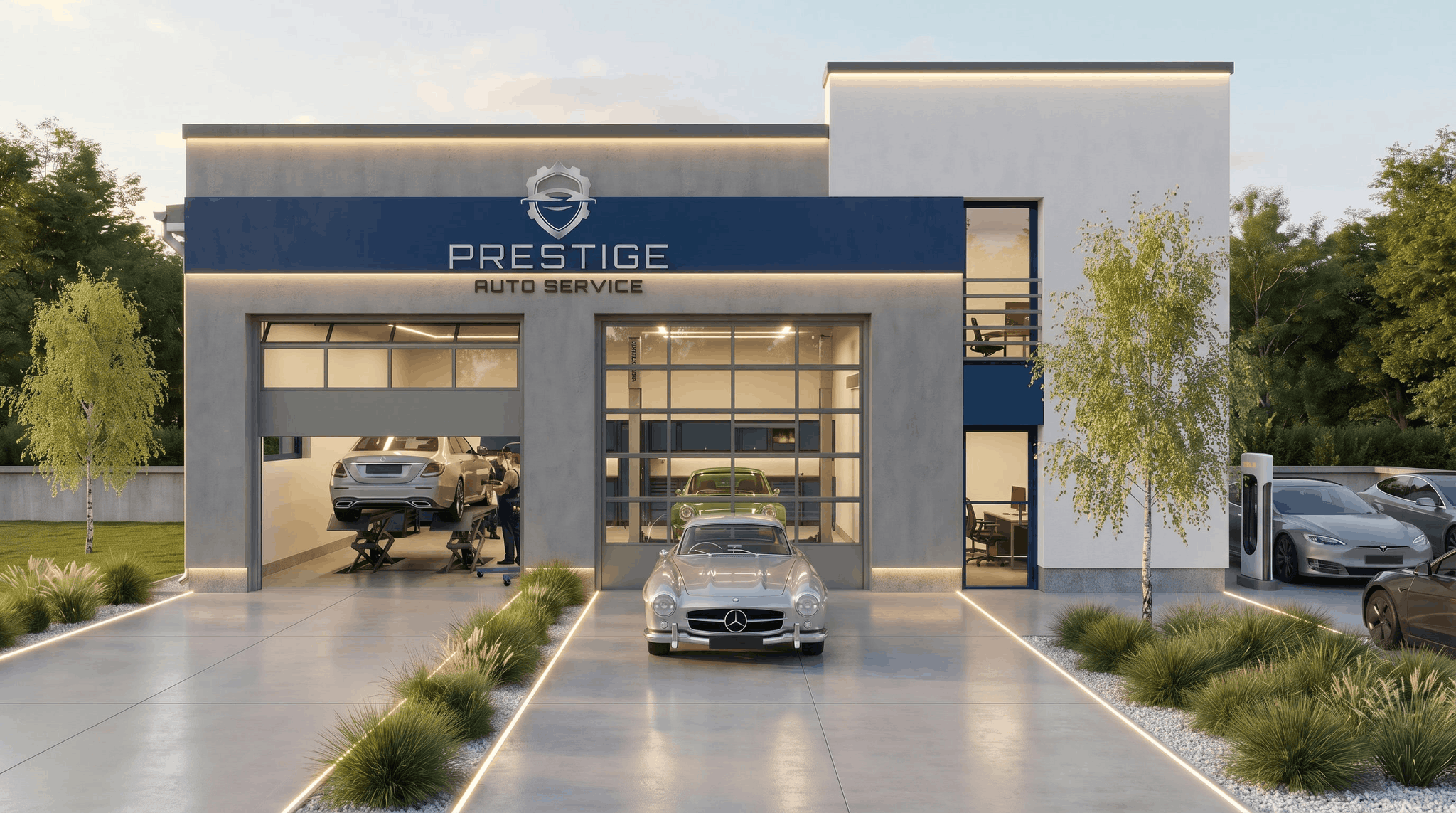

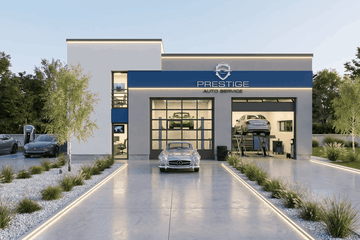

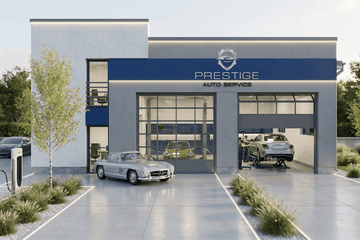

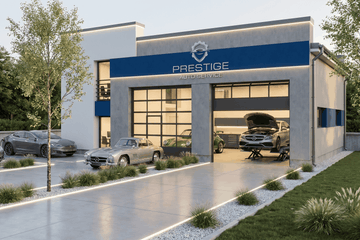

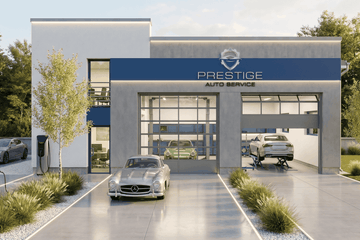

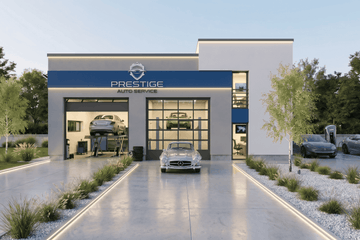

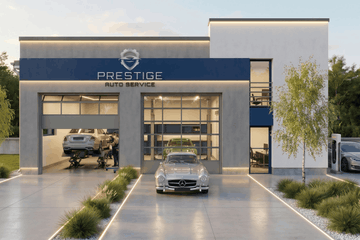

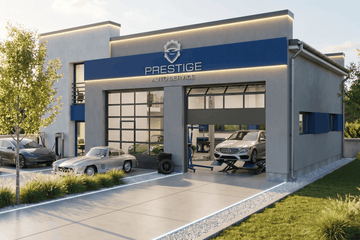

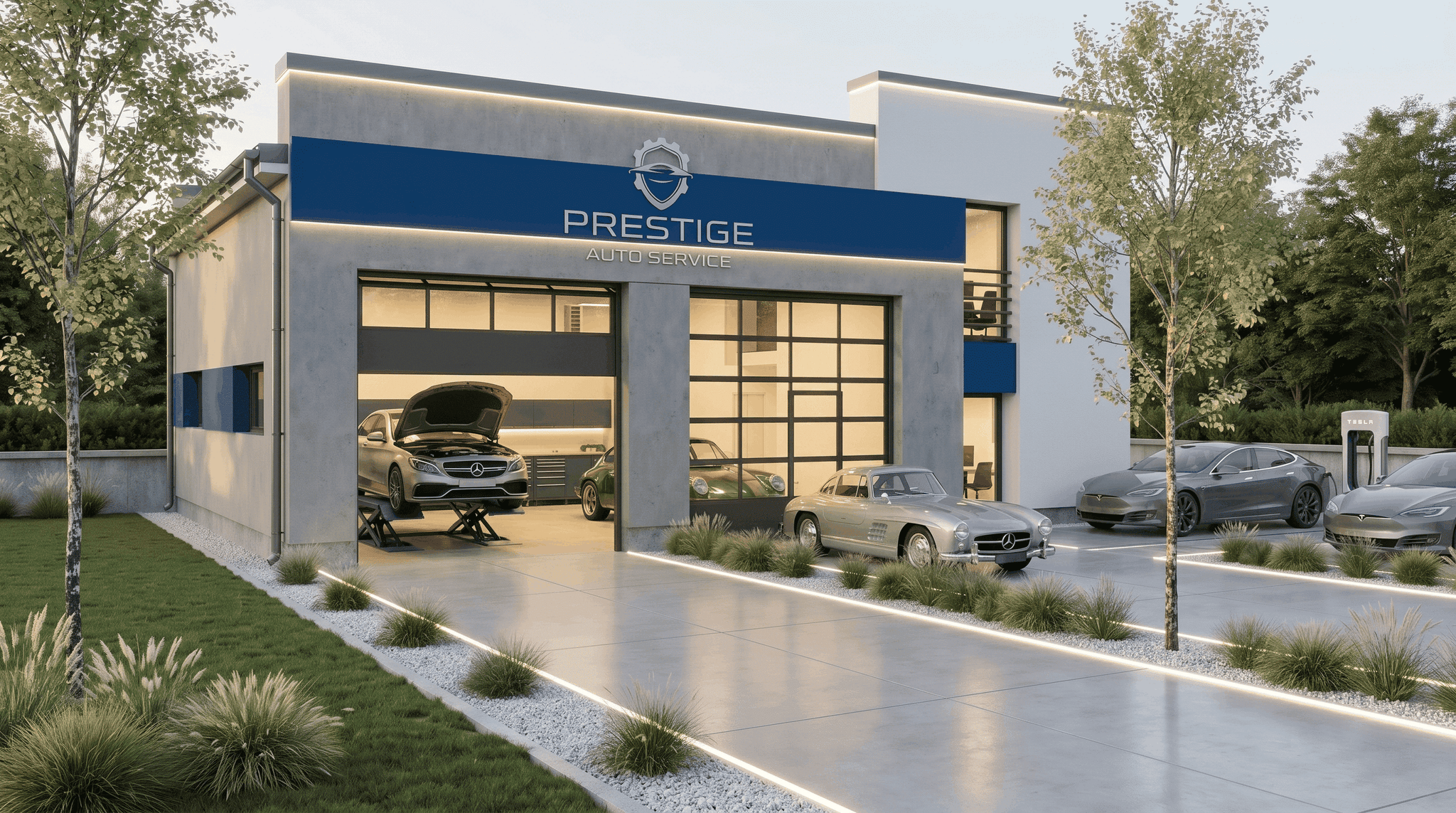

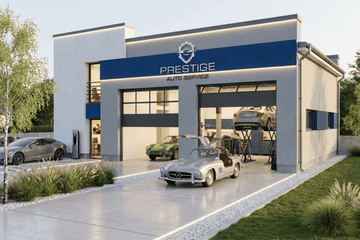

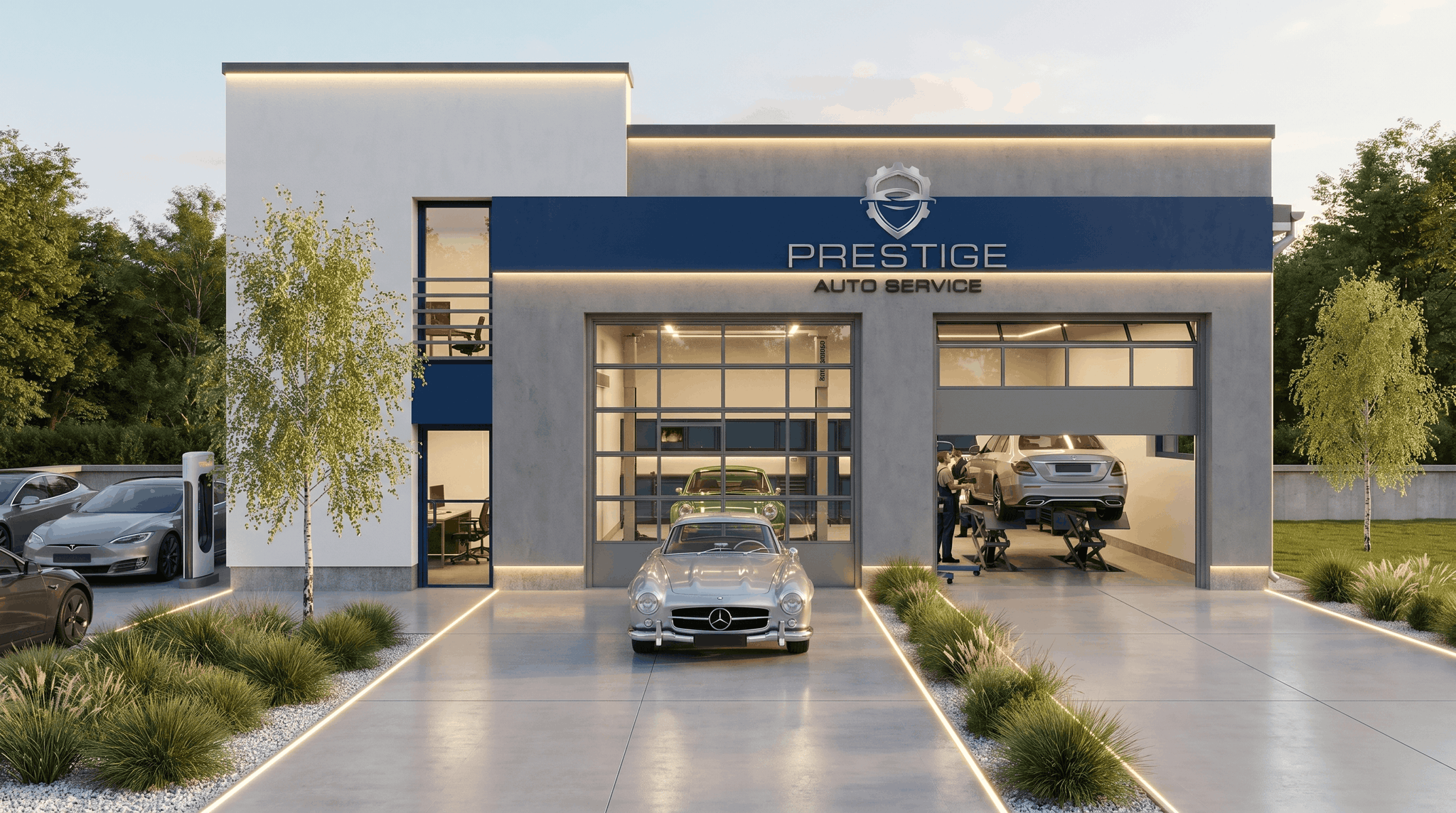

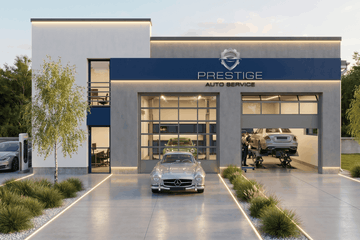

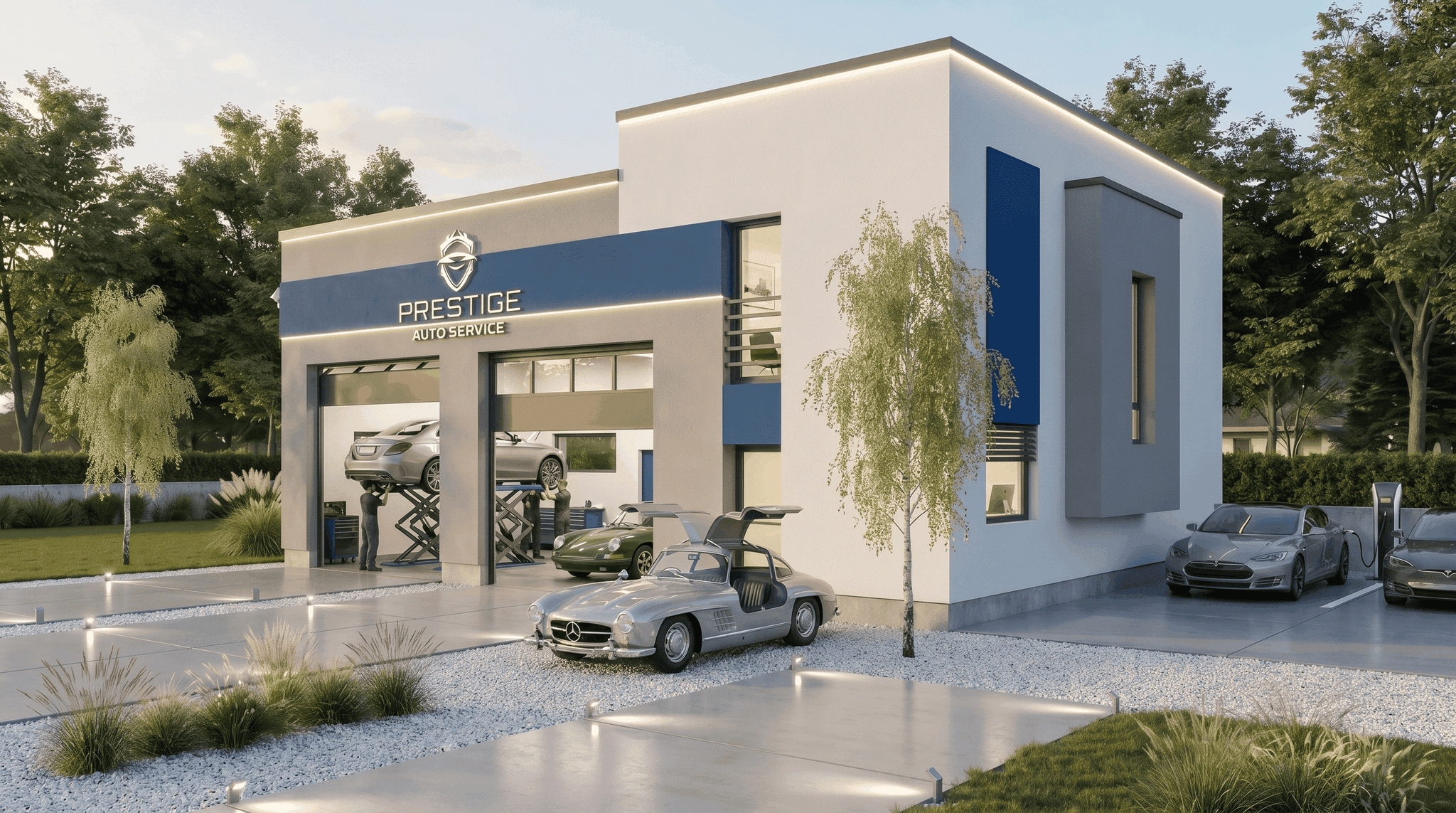

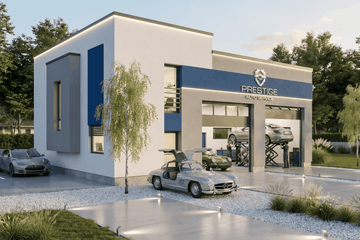

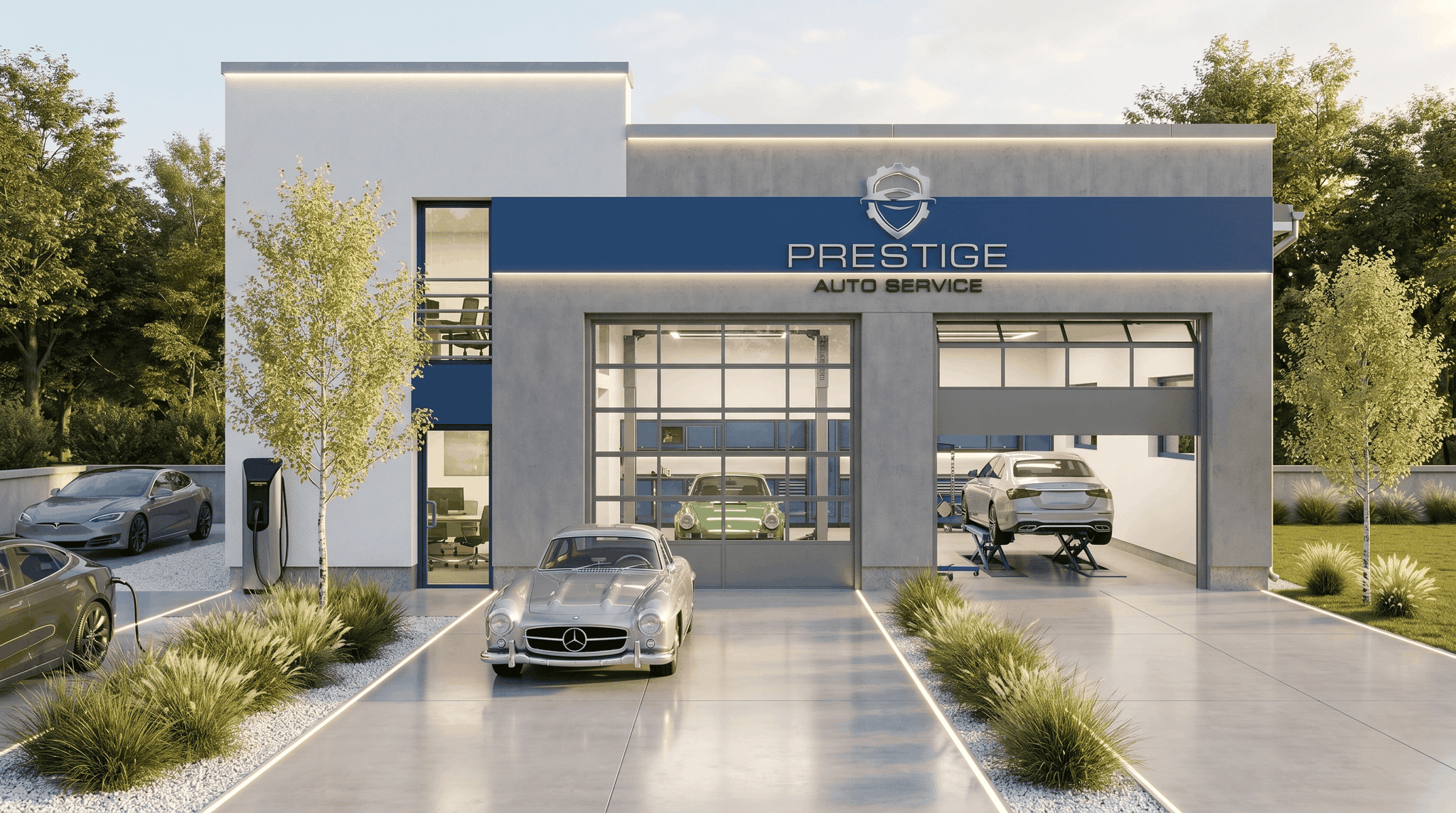

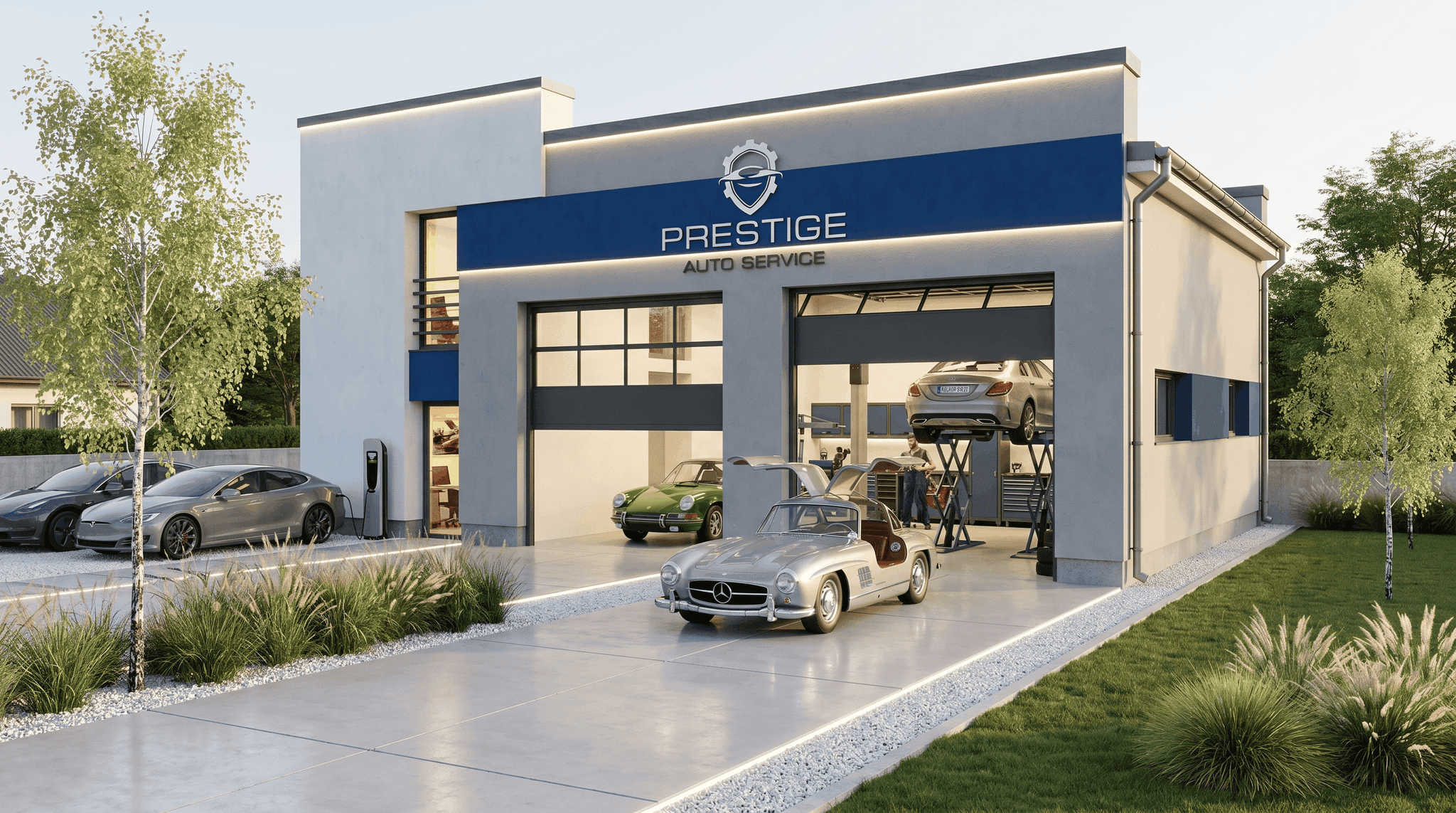

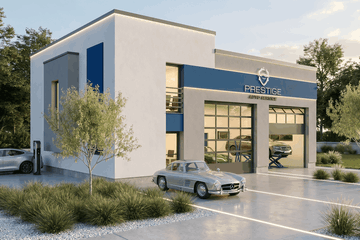

Średniej wielkości budynek usługowy - warsztat samochodowy, przeznaczony do obsługi dwóch pojazdów, niepodpiwniczony, wolnostojący, dwukondygnacyjny. Jedno stanowisko wyposażone w podnośnik samochodowy a drugie w kanał roboczy.
Czytaj więcejProjekt warsztatu Laesus I SLS1100
Dodano!
Dodano!

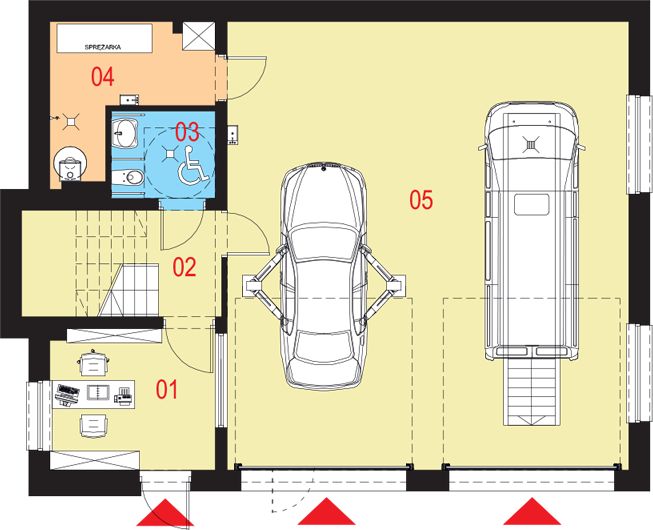

Rzut parteru
- 1. Pomieszczenie biurowe 10,20 m²
- 2. Korytarz 6,27 m²
- 3. Wc 3,99 m²
- 4. Pomieszczenie techniczne 7,96 m²
- 5. Warsztat samochodowy 79,13 m²
- Razem rzut parteru 107,55 m²
- 11. Pomieszczenie socjalne 10,15 m²
- 12. Korytarz 6,54 m²
- 13. Szatnia dla personelu 6,14 m²
- 14. Korytarz 2,01 m²
- 15. Wc 1,91 m²
- 16. Kabina natryskowa 1,70 m²
- Razem rzut 1 piętra 28,45 m²
Projekt warsztatu Laesus I SLS1100
| Powierzchnia użytkowa: | 128,04 m² |
|---|---|
| Pokoje (bez salonu): | 0 |
| Stanowiska garażowe: | 0 |
| Łazienki + toalety: | 2 |
| Kąt nachylenia dachu: | 3° |
| Min. szer. i dł. działki: | 21,75 x 17,50 m |
| Konstrukcja: | Murowana |
Cena projektu:
7 399 zł
Projekt jest dostępny
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Opłata za połączenie wg taryfy operatora.
Tylko w Extradom.pl
Sprawdź, dlaczego warto kupić u nas
30 dni na zwrot, 100 dni na wymianę
Darmowa dostawa do paczkomatu lub kurierem
Gwarancja najniższej ceny
Bezpłatne pozwolenie na zmiany w projekcie
Rzuty
Jak wygląda proces zmianRzut parteru - 107,55 m²
- 1. Pomieszczenie biurowe 10,20 m²
- 2. Korytarz 6,27 m²
- 3. Wc 3,99 m²
- 4. Pomieszczenie techniczne 7,96 m²
- 5. Warsztat samochodowy 79,13 m²
- Razem rzut parteru 107,55 m²

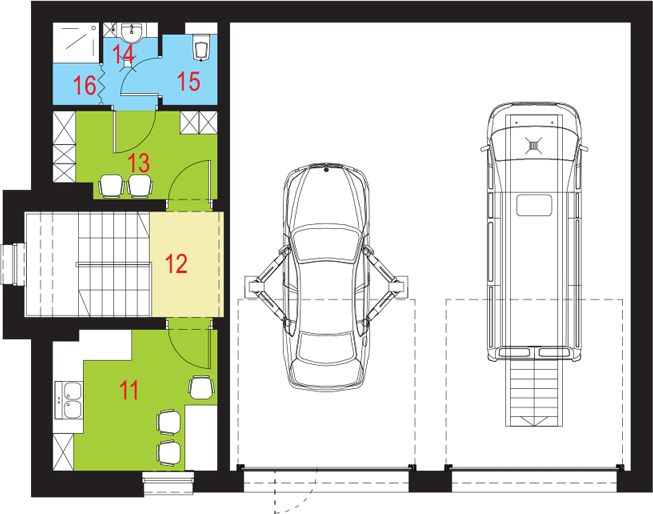

Rzut 1 piętra - 28,45 m²
- 11. Pomieszczenie socjalne 10,15 m²
- 12. Korytarz 6,54 m²
- 13. Szatnia dla personelu 6,14 m²
- 14. Korytarz 2,01 m²
- 15. Wc 1,91 m²
- 16. Kabina natryskowa 1,70 m²
- Razem rzut 1 piętra 28,45 m²
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
Warianty projektu (2)

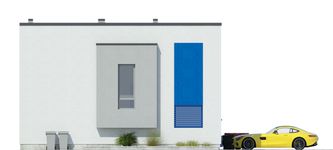

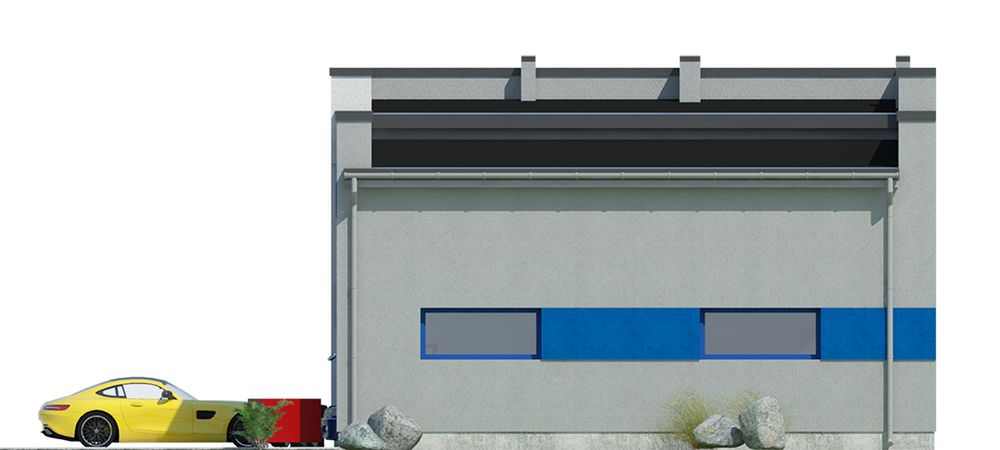

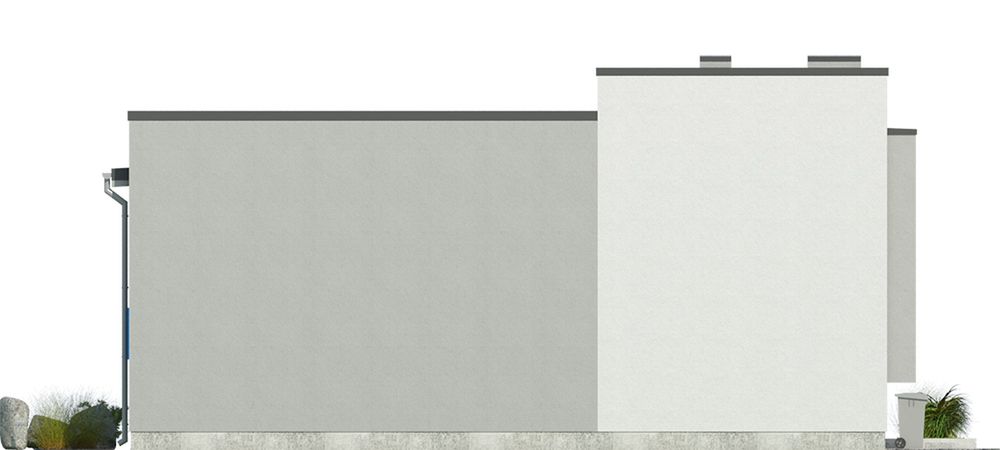

Elewacje

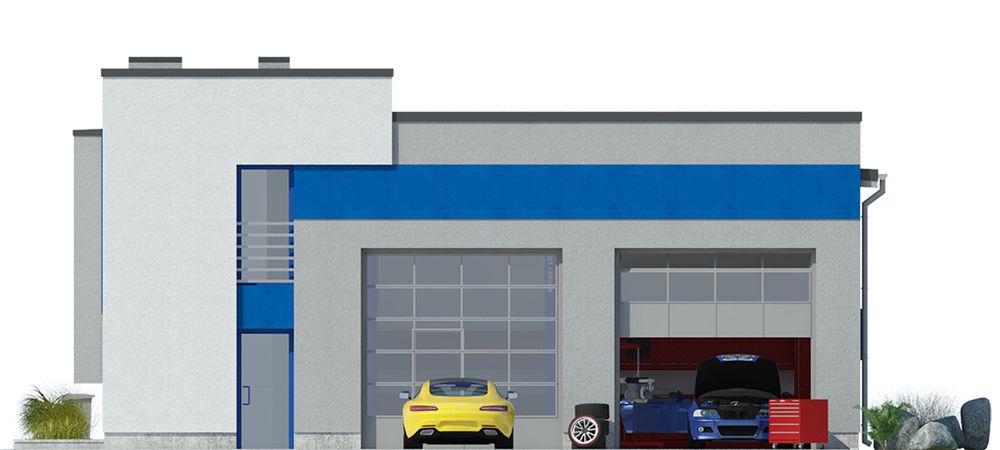

Frontowa
Tylna

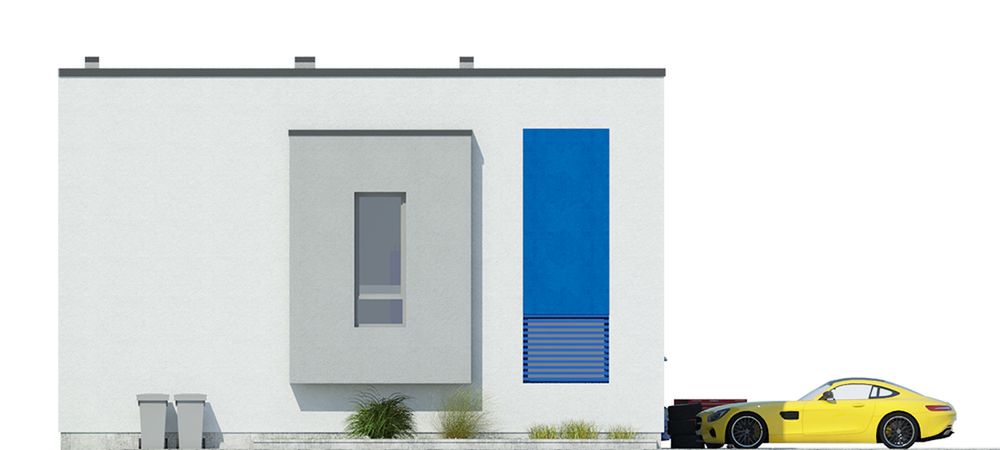

Lewa
Prawa
Przekroje

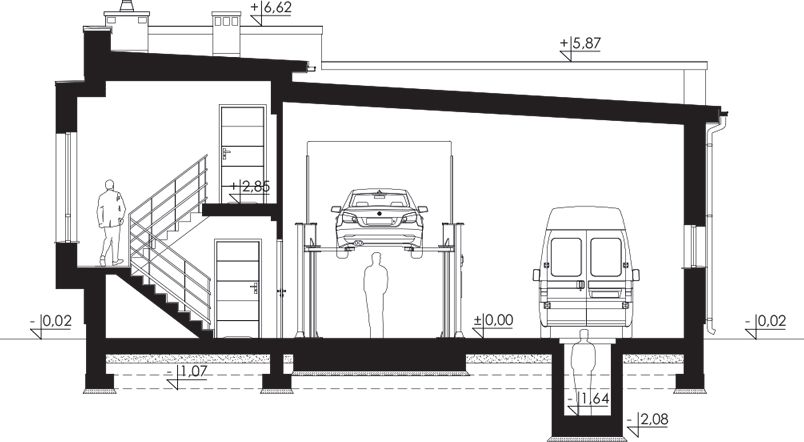

Przekrój pionowy

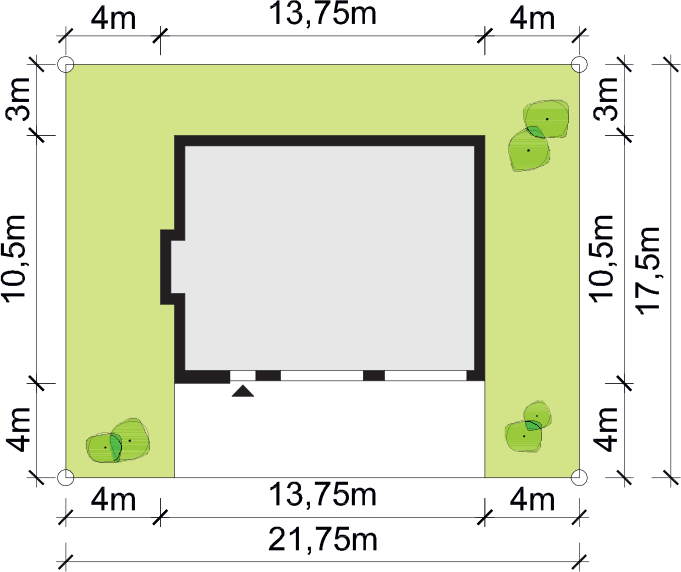

Usytuowanie na działce
Czy ten projekt pasuje na
Twoją działkę?
Chętnie to sprawdzimy!
Czy ten projekt pasuje na
Twoją działkę?
Chętnie to sprawdzimy!
Dowiedz się:
- czy zmieści się na niej wybrany przez Ciebie dom
- jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
- jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
128,04 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
137,30 m²
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
3°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
6,64 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
21,75 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
17,50 m
Energooszczędność
Czym jest OZE (Odnawialne Źródło Energii)?
Technologia i konstrukcja
Konstrukcja
Murowana
Opis szczegółowy
Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk. Schody: parter - piętro: żelbetowe zabiegowe; Strop: płyta żelbetowa. Dach: płaski, konstrukcja drewniana pokryty papą termozgrzewalną. Źródło ciepła: kocioł gazowy, pompa ciepła, fotowoltaika. Stolarka okienna i drzwiowa: okna i drzwi aluminiowe, bramy zewnętrzne segmentowe.
Co zawiera projekt warsztatu
Laesus I?
Każdy projekt domu zawiera:
- Projekt architektoniczno-budowlany
- Projekt techniczny
- Bezpłatną zgodę na zmiany
- Kopię uprawnień architektów i branżystów
- Charakterystykę energetyczną (dla projektów domów)
Płatne dodatki
do projektu
Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.
Bestseller
Kosztorys
1 500 zł
Bestseller
Tablica budowlana
30 zł
Bestseller
Dodatkowy egzemplarz projektu
2 219 zł
Opis projektu
Informacje dodatkowe
Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi zwrot oraz wymianę projektu. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Do projektu zostaną dołączone rysunki poglądowe, służące do weryfikacji projektu po odbiorze zamówienia bez konieczności otwierania pełnej dokumentacji projektowej.
