Projekt warsztatu Budynek usługowy Austin GW01a WRB1674

Dodano!
Dodano!

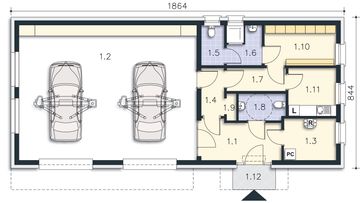

Rzut parteru

  • 1. Hall 10,48 m²
  • 2. Warsztat 74,95 m²
  • 3. Pomieszczenie gospodarcze 6,83 m²
  • 4. Korytarz 3,69 m²
  • 5. Wc 2,61 m²
  • 6. Natryski 4,04 m²
  • 7. Korytarz 6,23 m²
  • 8. Wc 1,48 m²
  • 9. Wc 2,08 m²
  • 10. Pomieszczenie socjalne 9,25 m²
  • 11. Szatnia 5,88 m²
  • 12. Podest (2,88 m²)
  • Razem rzut parteru 127,52 m²

Projekt warsztatu Budynek usługowy Austin GW01a WRB1674

Powierzchnia użytkowa: 127,52 m²
Pokoje (bez salonu): 0
Stanowiska garażowe: 0
Łazienki + toalety: 3
Kąt nachylenia dachu:
Min. szer. i dł. działki: 26,7 x 16,50 m
Konstrukcja: Murowana

Cena projektu:

6 690 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

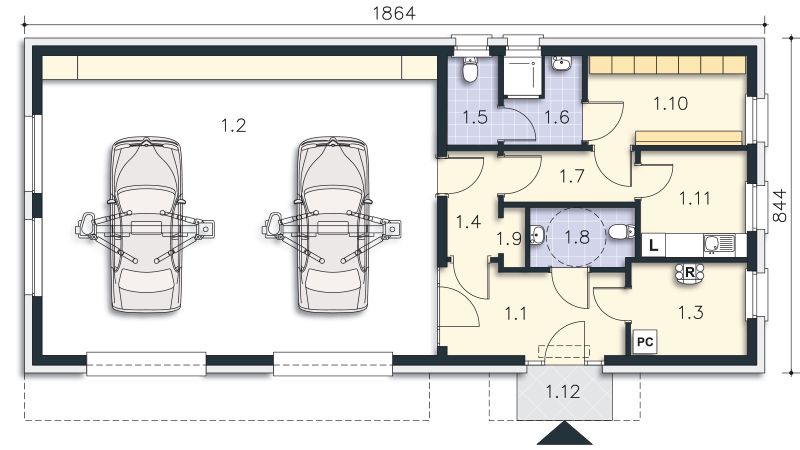

Rzut parteru - 127,52 m²

Rzut parteru projektu Budynek usługowy Austin GW01a

Zapytaj, co możesz zmienić

  • 1. Hall 10,48 m²
  • 2. Warsztat 74,95 m²
  • 3. Pomieszczenie gospodarcze 6,83 m²
  • 4. Korytarz 3,69 m²
  • 5. Wc 2,61 m²
  • 6. Natryski 4,04 m²
  • 7. Korytarz 6,23 m²
  • 8. Wc 1,48 m²
  • 9. Wc 2,08 m²
  • 10. Pomieszczenie socjalne 9,25 m²
  • 11. Szatnia 5,88 m²
  • 12. Podest (2,88 m²)
  • Razem rzut parteru 127,52 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (3)

Zdjęcie 1 projektu Budynek usługowy Speedway G34 WRB1672
91,26 m²
0
2
0

6 190 zł

Zdjęcie 1 projektu Laesus II SLS1137
Laesus II
Dodano!
Dodano!
75,71 m²
0
0
0

7 499 zł

Zdjęcie 1 projektu Laesus III SLS1147
Laesus III
Dodano!
Dodano!
108,78 m²
0
0
0

8 299 zł

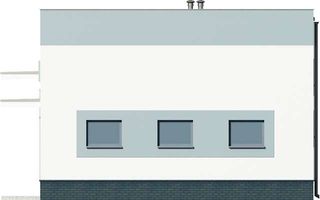

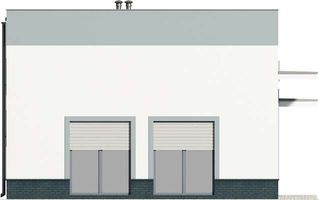

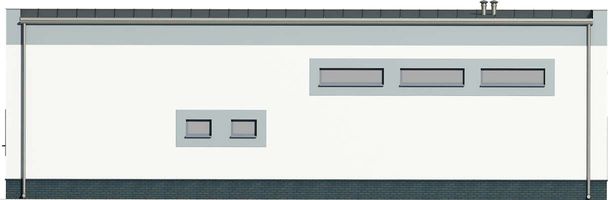

Elewacje

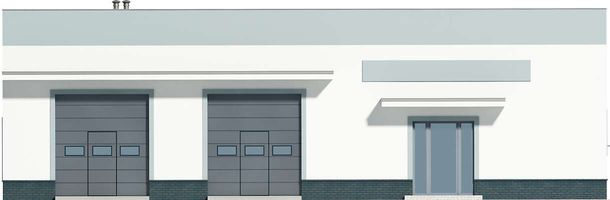

Frontowa
Tylna
Lewa
Prawa

Przekroje

Przekrój pionowy

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!
Autor: Lipińscy Domy Biuro Projektowe

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

127,52 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

157,59 m²

Powierzchnia netto
Tooltip
Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

127,52 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

939 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

6,05 m

Szerokość elewacji

18,70 m

Długość elewacji

8,50 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

26,70 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

16,50 m

Energooszczędność Energooszczędność

Oze Czym jest OZE (Odnawialne Źródło Energii)?

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Opis szczegółowy

Fundamenty - rozwiązanie o podwyższonej izolacji termicznej. Ściany zewnętrzne - Bloczek silikatowy 24 cm + styropian 20 cm. Dach - wiązary. Ogrzewanie - c.o. podłogowe + c.w.u. - pompa ciepła ze źródłem dolnym. Wentylacja - rekuperacja.

Opis projektu

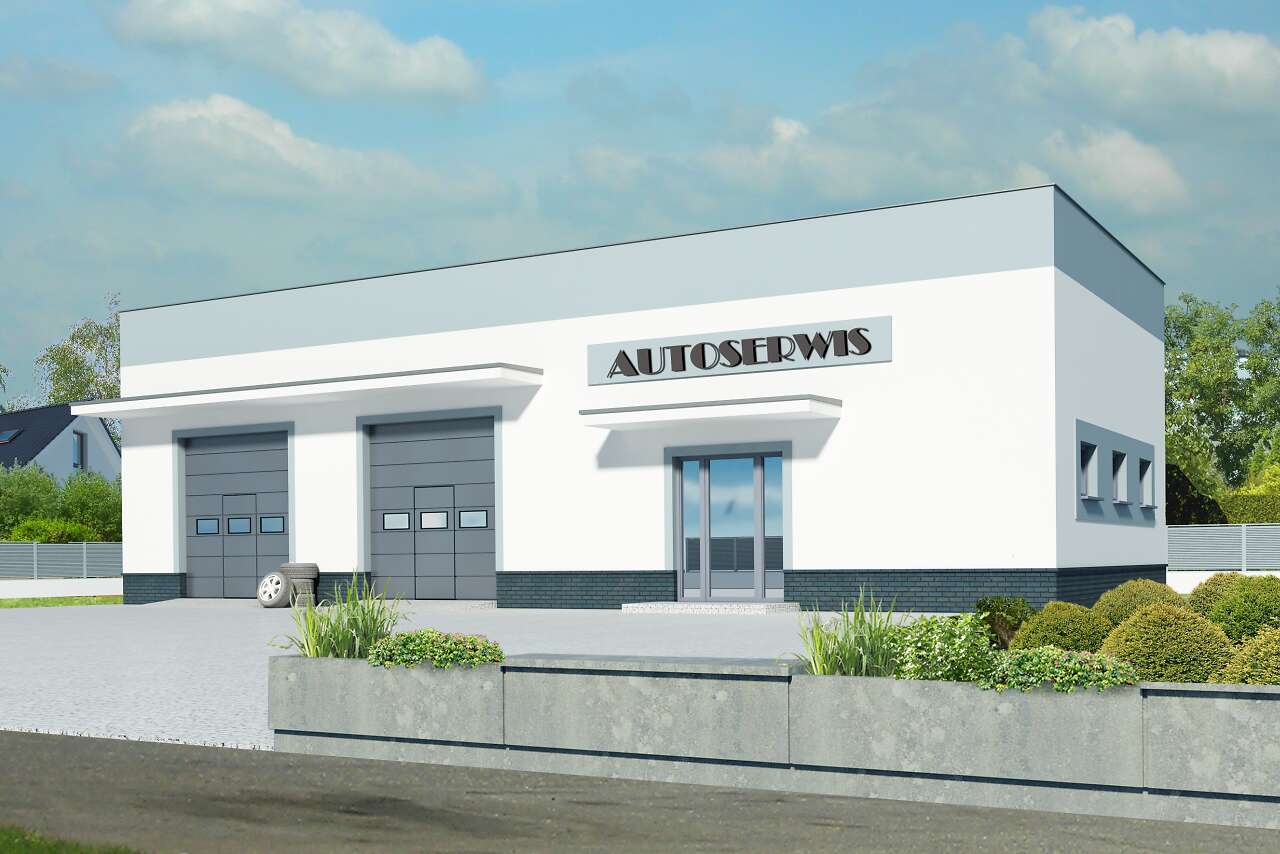

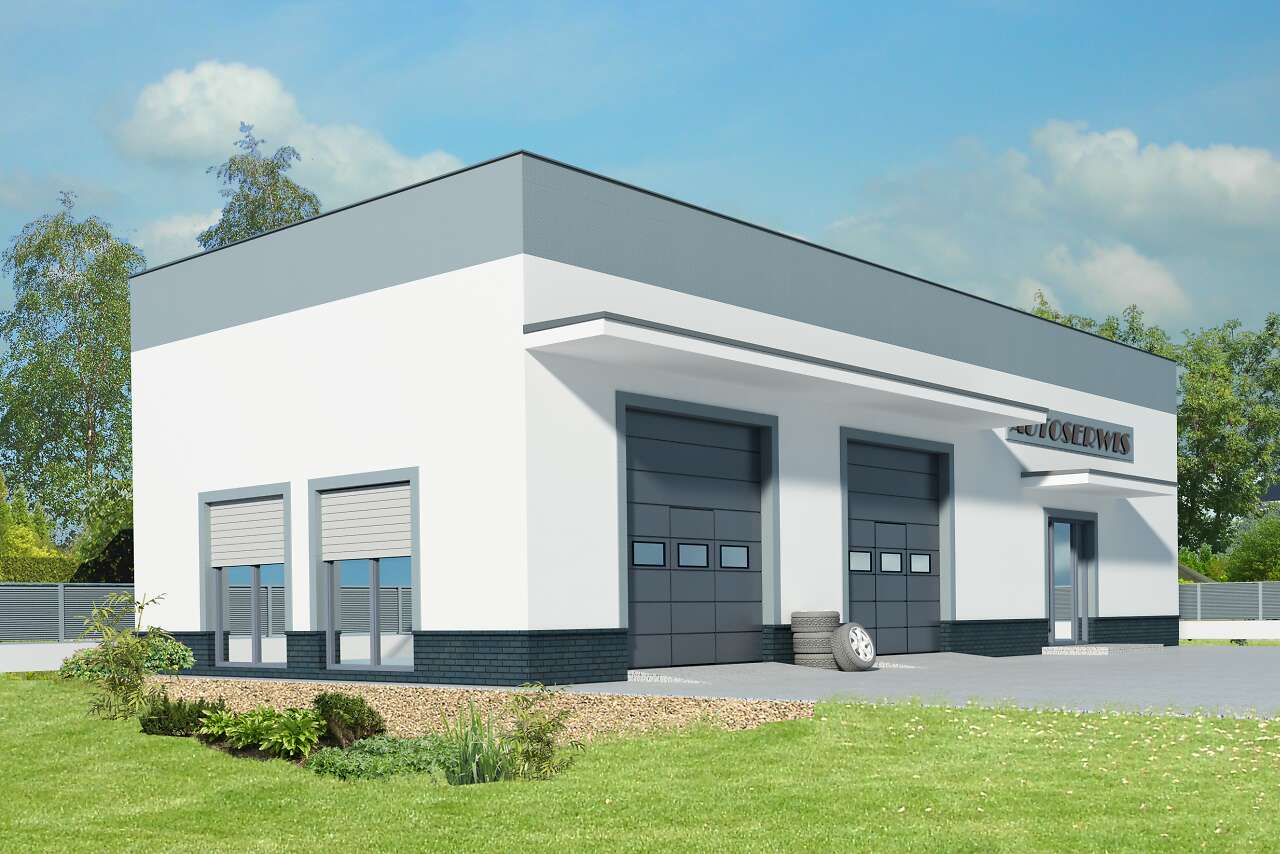

Nowoczesny w formie i funkcjonalny w rozplanowaniu wnętrza projekt budynku usługowego, z płaskim dachem, z przeznaczeniem np. na warsztat samochodowy. W budynku wydzielona została duża część warsztatowa i zaplecze biurowo – gospodarcze, w skład którego wchodzi gabinet, kuchnia, toalety, natryski, szatnia i pomieszczenie magazynowe
