Projekt stajni S23A Stajnia dla koni - 9 boksów SLN1396

Dodano!
Dodano!

Rzut parteru

  • 1. Korytarz 25,48 m²
  • 2. Korytarz 37,41 m²
  • 3. Korytarz 17,14 m²
  • 4. Boks 12 m²
  • 5. Boks 12 m²
  • 6. Boks 12 m²
  • 7. Myjnia dla koni 12,11 m²
  • 8. Solarium dla koni 12,15 m²
  • 9. Paszalnia 11,79 m²
  • 10. Boks dla klaczy 16 m²
  • 11. Skład słomy 12 m²
  • 12. Skład siana 12 m²
  • 13. Izolatka dla konia 12 m²
  • 14. Boks dla ogiera 12 m²
  • 15. Boks dla klaczy 16 m²
  • 16. Siodlarnia 11,79 m²
  • 17. Korytarz 5,90 m²
  • 18. Przebieralnia 10,40 m²
  • 19. Łazienka 3,20 m²
  • 20. Boks 12 m²
  • 21. Boks 12 m²
  • 22. Boks 12 m²
  • 23. Wiatrołap 2,12 m²
  • 24. Łazienka 3,38 m²
  • 25. Pokój dzienny + kuchnia 22,45 m²
  • 26. Wiata (41,28 m²)
  • 27. Wiata (135,54 m²)
  • Razem rzut parteru 327,32 m²
  • 1. Pokój 14,01 m²
  • 2. Pomieszczenie gospodarcze 0,33 m²
  • Razem rzut poddasza 14,34 m²

Projekt stajni S23A Stajnia dla koni - 9 boksów SLN1396

Powierzchnia użytkowa: 341,66 m²
Pokoje (bez salonu): 1
Stanowiska garażowe: 0
Łazienki + toalety: 2
Kąt nachylenia dachu: 30°
Min. szer. i dł. działki: 28,2 x 37,58 m
Konstrukcja: Murowana

Cena projektu:

3 300 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

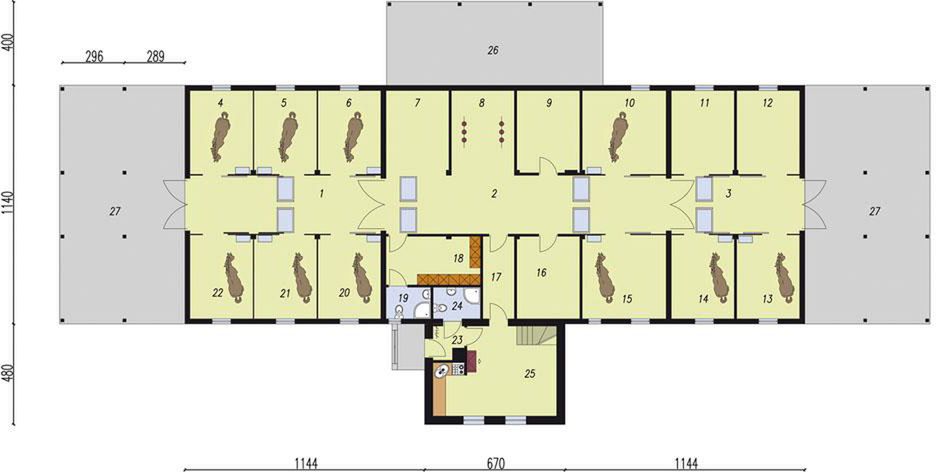

Rzut parteru - 327,32 m²

Rzut parteru projektu S23A Stajnia dla koni - 9 boksów

Zapytaj, co możesz zmienić

  • 1. Korytarz 25,48 m²
  • 2. Korytarz 37,41 m²
  • 3. Korytarz 17,14 m²
  • 4. Boks 12 m²
  • 5. Boks 12 m²
  • 6. Boks 12 m²
  • 7. Myjnia dla koni 12,11 m²
  • 8. Solarium dla koni 12,15 m²
  • 9. Paszalnia 11,79 m²
  • 10. Boks dla klaczy 16 m²
  • 11. Skład słomy 12 m²
  • 12. Skład siana 12 m²
  • 13. Izolatka dla konia 12 m²
  • 14. Boks dla ogiera 12 m²
  • 15. Boks dla klaczy 16 m²
  • 16. Siodlarnia 11,79 m²
  • 17. Korytarz 5,90 m²
  • 18. Przebieralnia 10,40 m²
  • 19. Łazienka 3,20 m²
  • 20. Boks 12 m²
  • 21. Boks 12 m²
  • 22. Boks 12 m²
  • 23. Wiatrołap 2,12 m²
  • 24. Łazienka 3,38 m²
  • 25. Pokój dzienny + kuchnia 22,45 m²
  • 26. Wiata (41,28 m²)
  • 27. Wiata (135,54 m²)
  • Razem rzut parteru 327,32 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

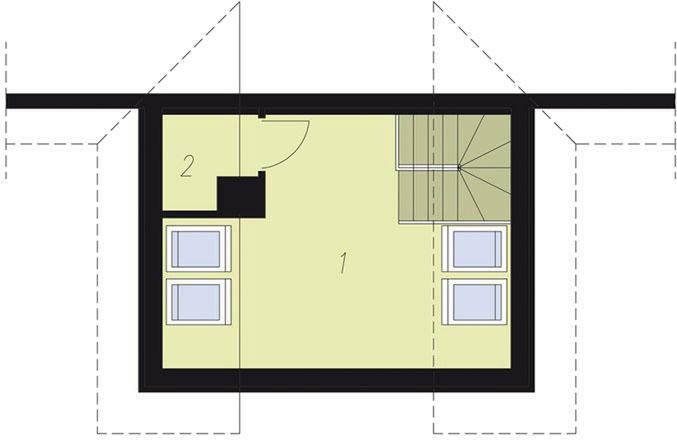

Rzut poddasza - 14,34 m²

Rzut poddasza projektu S23A Stajnia dla koni - 9 boksów

Zapytaj, co możesz zmienić

  • 1. Pokój 14,01 m²
  • 2. Pomieszczenie gospodarcze 0,33 m²
  • Razem rzut poddasza 14,34 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (1)

Zdjęcie 1 projektu S23 Stajnia dla koni - 9 boksów SLN1381
341,66 m²
1
2
0

3 300 zł

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

341,66 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

369,37 m²

Powierzchnia całkowita
Tooltip
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

401,53 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

2 664 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

30°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

6,92 m

Szerokość elewacji

29,58 m

Długość elewacji

20,20 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

28,20 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

37,58 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Opis szczegółowy

Technologia tradycyjna : - wymiary wrot drewnianych 2,5m x 2,5m - ściany zewnętrzne murowane grubości 25 cm. część mieszkalna 30cm + 10cm styropian - ściany wewnętrzne działowe murowane grubości 12 cm. - wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - dach wielospadowy o kącie 30, 40, 15° - dach pokryty dachówką ceramiczną. - konstrukcja więźby dachowej drewniana, płatwiowo-kleszczowa - projekt dosiada kominek - w łazience zastosowano przepływowy podgrzewacz wody zasilający umywalkę

Dodatki do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Ikona

Bestseller

Kosztorys

350 zł

Ikona

Bestseller

Dodatkowy egzemplarz projektu

350 zł

Opis projektu

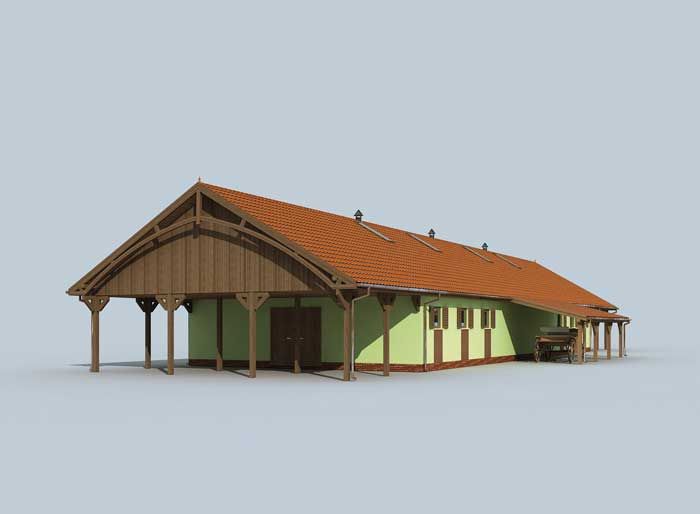

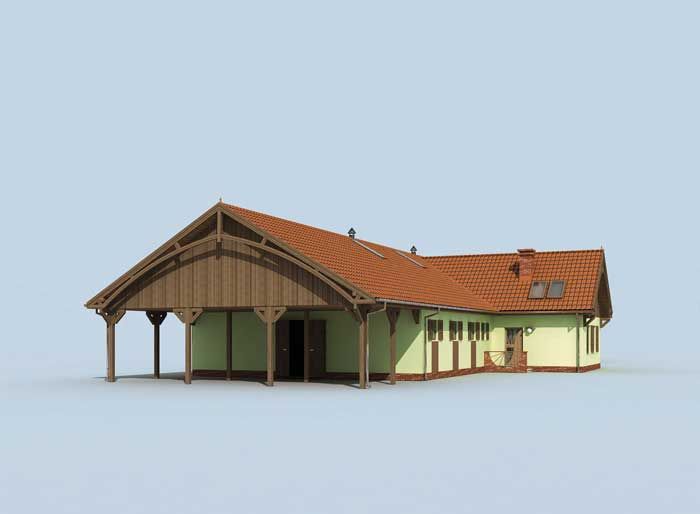

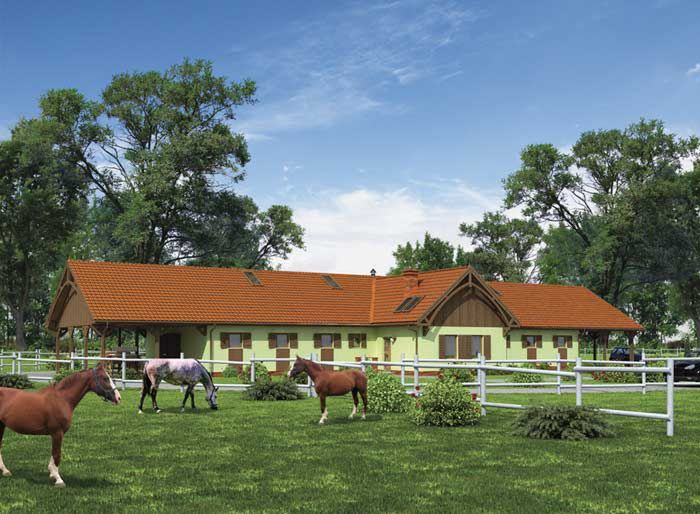

Projekt stajni dla koni z częścią mieszkalną. Projekt tej stajni został przewidziany dla osób, które o hodowli koni lub wynajmie stajni myślą jak o poważnej inwestycji. Mamy tutaj 10 boksów o powierzchni 12m2. Jeden z boksów został odseparowany od pozostałych i stanowi izolatkę dla zwierząt. Inny to boks dla ogiera, jest też myjnia dla koni i solarium, skład siana i słomy. Poza tym w budynku przewidziana jest część mieszkalna dla obsługi lub właścicieli stajni. Z komunikacji umieszczonej w centralnym miejscu stajni, przewidziano przebieralnię, z której przechodzi się do łazienki wychodzącej na zewnątrz budynku. Część mieszkalna dysponuje osobnym wejściem. Ten budynek został tak zaprojektowany z myślą o osobach, które chcą rozwijać hodowlę koni do pewnych rozmiarów. W łazienkach zastosowano przepływowy podgrzewacz wody umywalkowo-natryskowy. Część mieszkalna, przebieralnia oraz siodlarnia ogrzewana.

Czytaj więcej

Informacje dodatkowe

Projekt nie spełnia norm związanych z Eurokodami. Zapytaj Doradcę o dostępność projektu w wersji dostosowanej do Eurokodów. Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.

Czytaj więcej
