Projekt obory WB-3720 KRA3762

Dodano!
Dodano!

Rzut parteru

  • 1. Pomieszczenie inwentarskie 270 m²
  • 2. Paszarnia 27,40 m²
  • 3. Pomieszczenie na sprzęt udojowy 13,90 m²
  • 4. Pomieszczenie magazynowe 45 m²
  • 5. Pomieszczenie magazynowe 273 m²
  • Razem rzut parteru 629,30 m²

Pokoje

ikona0

Łazienki i WC

ikona 0

Garaż

ikona 0

Kąt dachu

ikona 36°

Konstrukcja

Murowana
ikona
więcej

WB-3720 - KRA3762

ikona0
Pokoje (bez salonu)
ikona 0
Łazienki (z toaletami)
ikona 0
Liczba stanowisk garażowych
(z wiatą garażową)
ikona
Konstrukcja: Murowana

Cena projektu:

1 700 zł

Gwarancja najniższej ceny Gwarancja najniższej ceny Tooltip

Projekt jest dostępny Tooltip

100 dni na wymianę, 30 dni na zwrot

Darmowa dostawa - kurier, paczkomaty

Bezpłatne pozwolenie na zmiany

Dokumentacja zgodna z WT2021

Pokaż więcej (2)
Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Masz już projekt z Extradom.pl? Dopasujemy go do Twojej działki

W trakcie adaptacji projekt jest dostosowywany do konkretnej działki. Ten etap to także najlepszy moment na wprowadzenie funkcjonalnych zmian w projekcie. Chcesz wiedzieć więcej? Umów się na bezpłatną konsultację dot. adaptacji!

W trakcie konsultacji sprawdzisz:

  • Jakie zmiany w projekcie możesz wprowadzić
  • Jak najlepiej się do niej przygotować
  • Ile kosztuje adaptacja projektu gotowego
Dowiedz się więcej

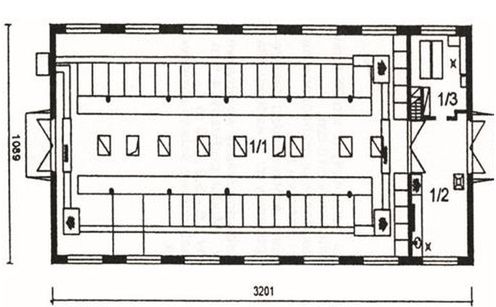

Rzut parteru - 629,30 m²

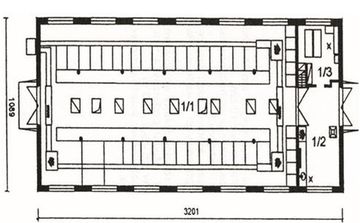

Rzut parteru projektu WB-3720

Zapytaj, co możesz zmienić

  • 1. Pomieszczenie inwentarskie 270 m²
  • 2. Paszarnia 27,40 m²
  • 3. Pomieszczenie na sprzęt udojowy 13,90 m²
  • 4. Pomieszczenie magazynowe 45 m²
  • 5. Pomieszczenie magazynowe 273 m²
  • Razem rzut parteru 629,30 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (7)

Zdjęcie 1 projektu O39DJP SKA1076
O39DJP
Dodano!
Dodano!
426,74 m²
0
1
0

7 900 zł

Zdjęcie 1 projektu Bi1 - Obora na 22 krowy Budynek inwentarski SLN1513
157 m²
0
0
0

1 900 zł

Zdjęcie 1 projektu WB-3721 KRA3763
WB-3721
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3680 KRA3814
WB-3680
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3602 KRA3750
WB-3602
Dodano!
Dodano!
198,80 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3723 KRA3765
WB-3723
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3722 KRA3764
WB-3722
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

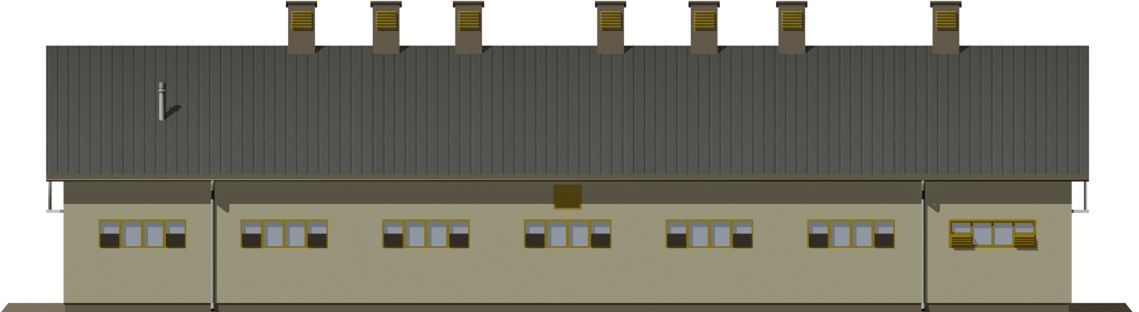

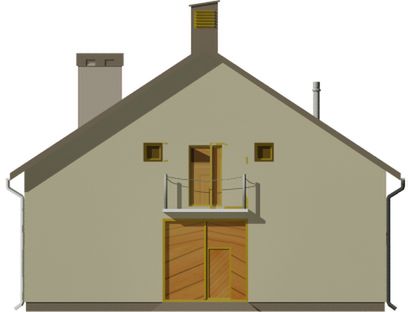

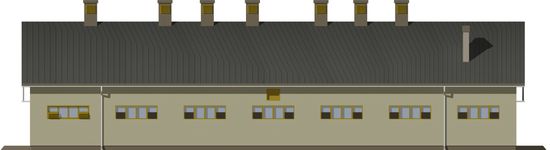

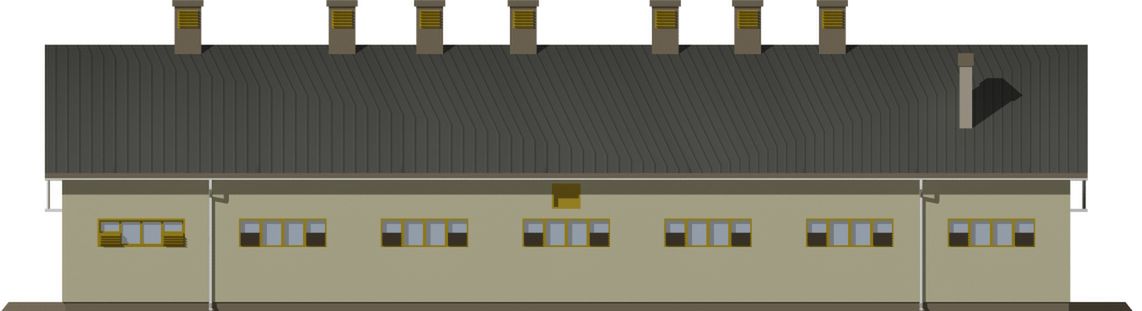

Elewacje

Frontowa
Tylna
Lewa
Prawa

Przekroje

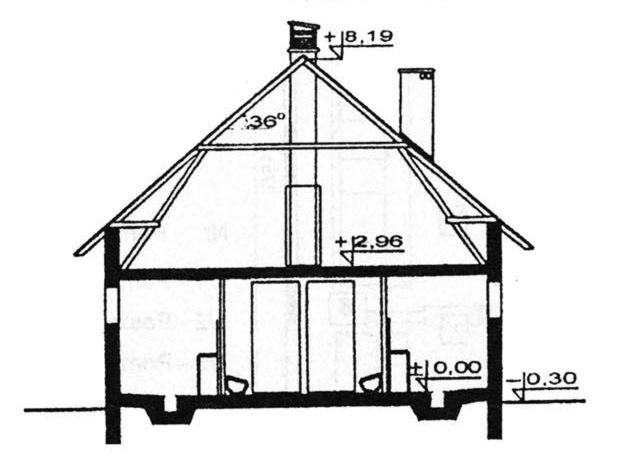

Przekrój pionowy
Autor: Agrobisp

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

348,60 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

36°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

8,49 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Okna dachowe

Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!

Sprawdź szczegóły
Opis szczegółowy

Ściany zewnętrzne: Konstrukcja tradycyjna, murowane ściany warstwowe z dwoma rzędami słupów z rur stalowych o średnicy 160 wypełnionych betonem. Moduł podłużny 4,50 m, rozstaw osiowy poprzeczny 3,30 - 3,90 - 3,30 m. Wariantowe rozwiązanie materiałowe ścian i stropów.. Dach: Dach dwuspadowy o kacie nachylenia 36 stopni, drewniany, jętkowo-kozłowy ze ścianką kolankową, dwuspadowy. Alternatywnie dach płatwiowo-kleszczowy, dwustolcowy. Pokrycie dachu blachą fałdową stalową lub dachówką zakładkową.. Poziom kalenicy: 8,49 od terenu. Dodatkowe informacje: Obsada 40 DJP. Segmentowa budowa umożliwia realizację obór dłuższych o 5 segmentów lub mniejszych maksymalnie o 3 segmenty.

Opis projektu

Projekt obory dla 25 krów w cyklu zamkniętym lub 29 krów mlecznych, szer. stanowiska krowy 110 cm. Budynek wolno stojący, poddasze przeznaczone na magazyn pasz słomiastych i treściwych. W szczycie budynku wydzielona paszarnia i zlewnia mleka.
