Projekt obory WB-3680 KRA3814

Zapisz Dodano!
Porównaj Dodano!
ikona Pobierz i drukuj
Trwa generowanie...
ikona Rysunki szczegółowe
Dodaj opinię
ikona

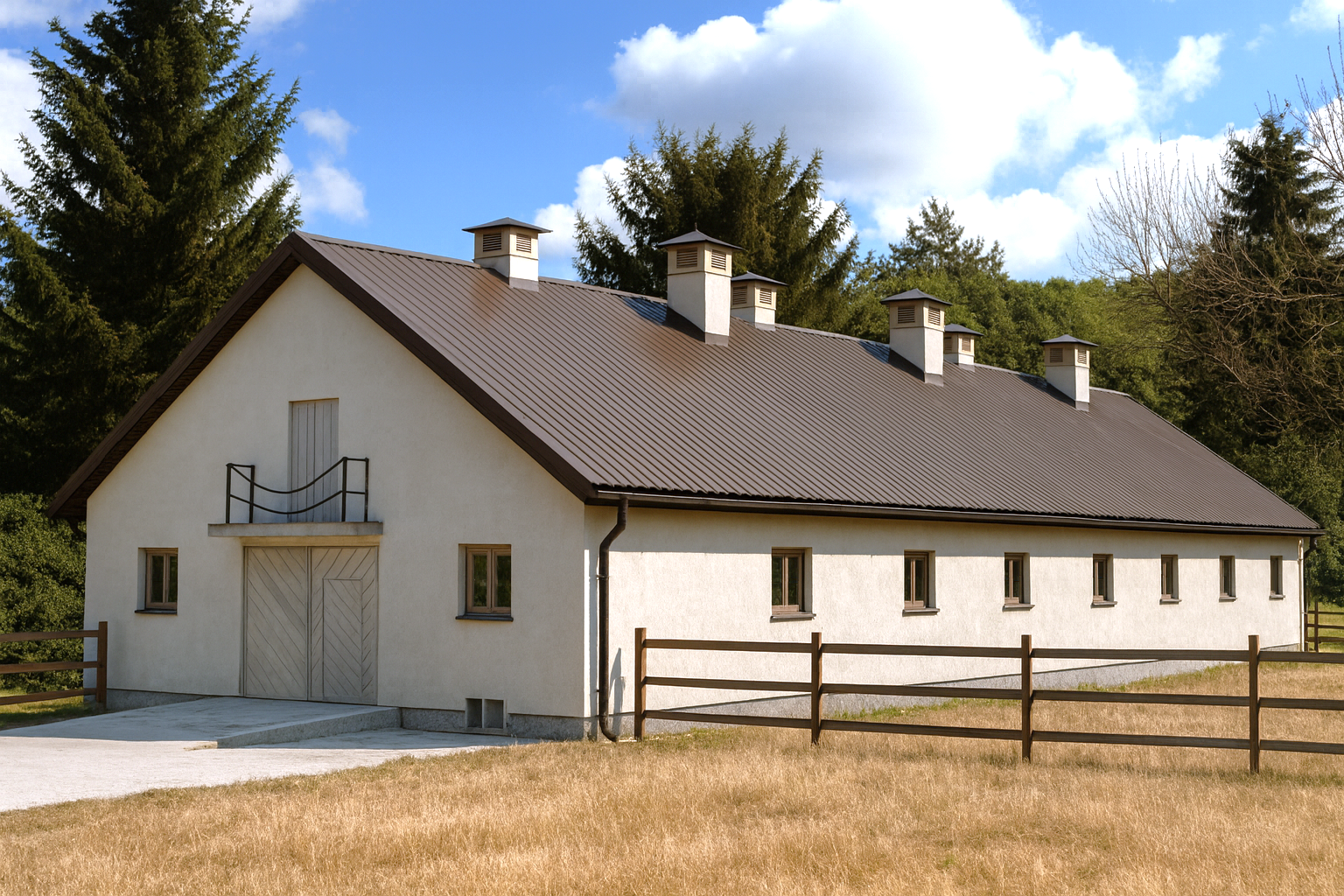

Projekt obory WB-3680 - parterowy dom, dach dwuspadowy - ujęcie frontu
Reklama

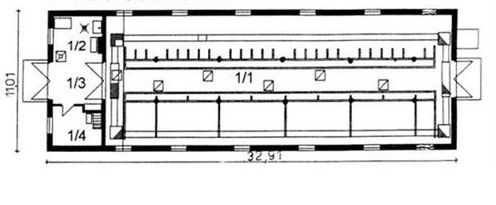

Projekt obory WB-3680 - rzut parteru, dom liczy 0 pokoje, 0 łazienki i wc
Reklama

Warstwy

Rzut parteru

Powierzchnia (m²)
Tooltip
Powierzchnia pomieszczenia
to ta, z której faktycznie możesz korzystać – skosy i niskie części poddasza są liczone częściowo lub wcale.
  1. 100% dla wysokości powyżej 2,2 m,
  2. 50% dla wysokości 1,4–2,2 m,
  3. nie liczymy poniżej 1,4 m.

Powierzchnia podłogi
Liczymy po obrysie pomieszczenia, bez względu na jego wysokość/skosy. Jeśli nie ma skosów to powierzchnia podłogi i pomieszczenia jest taka sama.
pomieszczenia i podłogi
podłogi
1. Pomieszczenie główne
194,50
2. Paszarnia
12,62
3. Korytarz
9,68
4. Podręczny magazyn paszowy
11,62
Razem
228,42
228,42

    Usytuowanie na działce

    Czy ten projekt pasuje na
    Twoją działkę?

    Chętnie to sprawdzimy!

    Dowiedz się:

    • czy zmieści się na niej wybrany przez Ciebie dom
    • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
    • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Pokoje

0

Łazienki i WC

0

Garaż

0

Kąt dachu

39°

Wysokość budynku

7,90 m

Powierzchnia zabudowy

362,33 m²

Konstrukcja

ikona
Murowana

Pokaż więcej parametrów

Wybierz projekt roku i odbierz 100 zł rabatu na projekt domu!

Głosuj do 30.09. Promocje nie łączą się.

Głosuj i zgarnij 100 zł
Zapisz Dodano!
Porównaj Dodano!
ikona Pobierz i drukuj
Trwa generowanie...
ikona Rysunki szczegółowe

WB-3680 - KRA3814

ikona0
Pokoje (bez salonu)
ikona 0
Łazienki (z toaletami)
ikona 0
Liczba stanowisk garażowych
(z wiatą garażową)
ikona
Konstrukcja: Murowana

3 300 zł

Dostępny od ręki

Gwarancja najniższej ceny
ikona
Darmowa dostawa
Paczkomaty, kurier
ikona
100 dni na wymianę,
30 dni na zwrot
ikona Co zawiera projekt?
  • Projekt zgodny z WT2021
  • Bezpłatne pozwolenie na zmiany
  • Charakterystyka energetyczna
Konsultant
71 715 20 60

pon.-pt. -, sob. -

Galeria
Rzuty
Warianty i podobne
Elewacje i działka
Dane techniczne
Społeczność i opinie

Rzuty

Jak wygląda proces zmian

Parter - 228,42 m²

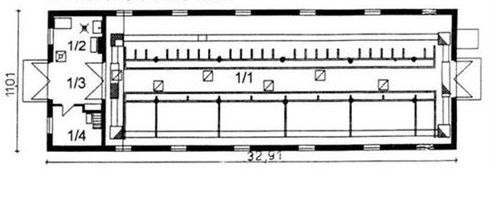

Projekt obory WB-3680 - rzut parteru, dom liczy 0 pokoje, 0 łazienki i wc

Zapytaj, co możesz zmienić

Powierzchnia (m²)
Powierzchnia pomieszczenia
to ta, z której faktycznie możesz korzystać – skosy i niskie części poddasza są liczone częściowo lub wcale.
  1. 100% dla wysokości powyżej 2,2 m,
  2. 50% dla wysokości 1,4–2,2 m,
  3. nie liczymy poniżej 1,4 m.

Powierzchnia podłogi
Liczymy po obrysie pomieszczenia, bez względu na jego wysokość/skosy. Jeśli nie ma skosów to powierzchnia podłogi i pomieszczenia jest taka sama.
pomieszczenia i podłogi
podłogi
1. Pomieszczenie główne
194,50
2. Paszarnia
12,62
3. Korytarz
9,68
4. Podręczny magazyn paszowy
11,62
Razem
228,42
228,42

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (2)

Zdjęcie 1 projektu WB-3723 KRA3765
WB-3723
Dodano!
Dodano!
0 m²
0
0
0

3 300 zł

Zdjęcie 1 projektu WB-3720 KRA3762
WB-3720
Dodano!
Dodano!
0 m²
0
0
0

3 300 zł

icon Zobacz wszystkie (2)

Elewacje

Frontowa
Tylna
Lewa
Prawa

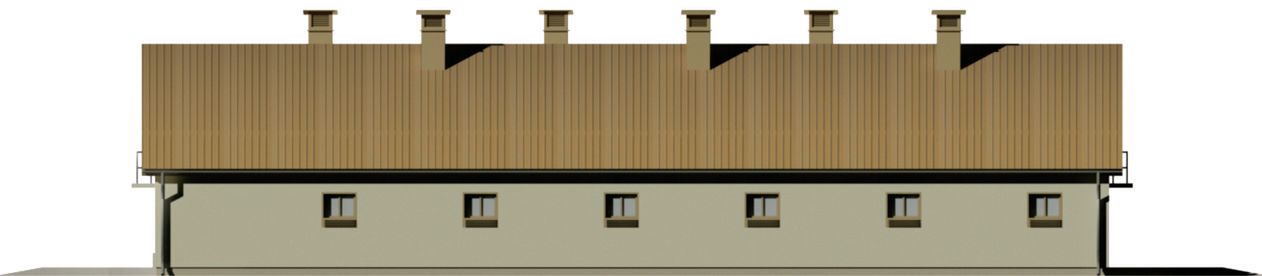

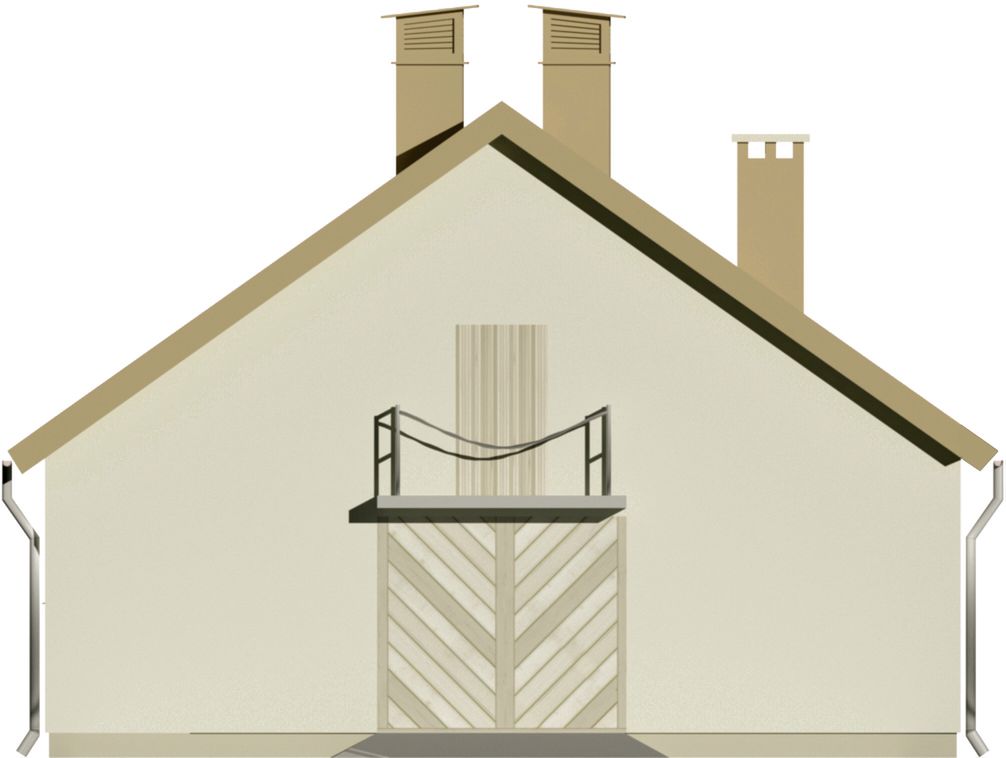

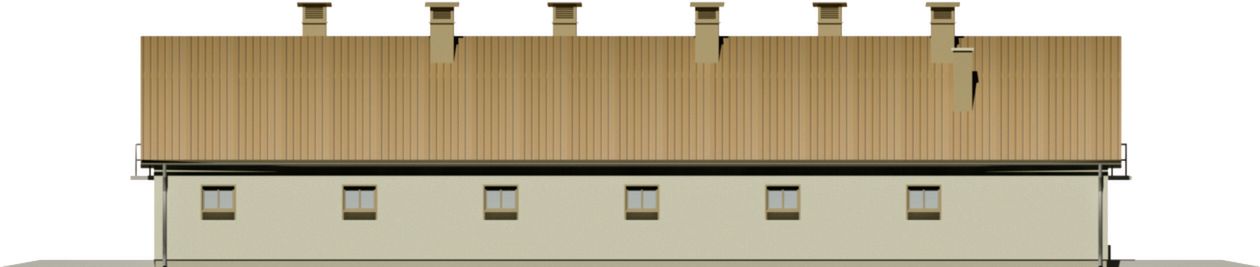

Projekt obory WB-3680 (KRA3814) - elewacja frontowa Projekt obory WB-3680 (KRA3814) - elewacja tylna Projekt obory WB-3680 (KRA3814) - elewacja lewa Projekt obory WB-3680 (KRA3814) - elewacja prawa

Przekroje

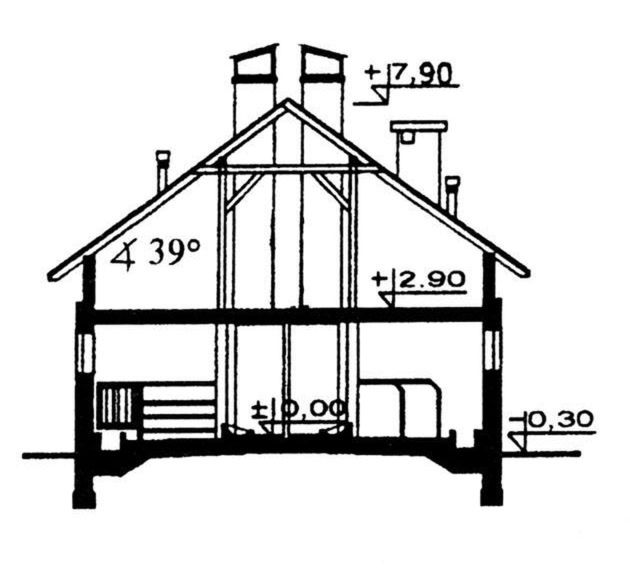

Przekrój pionowy
Autor: Agrobisp
Alnor - systemy wentylacji

Dane techniczne projektu

Wypełniasz wniosek o warunki zabudowy (WZ)? Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Drukuj
Trwa generowanie...
• Rysunki szczegółowe

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

362,33 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

39°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

7,90 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Opis szczegółowy

Ściany zewnętrzne: Konstrukcja tradycyjna, murowane ściany warstwowe z dwoma rzędami słupów. Moduł podłużny 3,60 i 4,80 m. Poprzeczny rozstaw osiowy 3,0 - 4,0, 5 - 3,0 m. Wariantowe rozwiązanie materiałowe ścian i stropów. Więźba dachowa drewniana.. Dach: dwuspadowy o kącie nachylenia 39 stopni. Poziom kalenicy: 7,9 od terenu. Dodatkowe informacje: Zmechanizowane pojenie zwierząt i usuwanie obornika. Obsada 37,85 DJP. Do obliczeń wentylacji przyjęto obsadę 46,8 DJP. Segmentowa budowa umożliwia realizację obór dłuższych o 4 segmenty lub mniejszych maksymalnie o 3 segmenty

Reklama
Dach

Producent stalowych pokryć dachowych i systemów elewacyjnych. Precyzja wykonania, trwałość na lata i szybki montaż doceniany przez dekarzy. Postaw na solidny dach Budmat.

Budmat
Sprawdź ofertę
Okna dachowe

Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!

Velux
Sprawdź szczegóły
Strop

Stropy prefabrykowane na miarę Twojego projektu i realiów budowy. Pierwszy dom budujesz raz — my stropy dobieramy codziennie

Budmater
Wyceń strop
Pompa ciepła

Wybierz pompę ciepła, która pasuje do Twojego domu. Niezależnie od tego, czy ustawienie wewnątrz czy na zewnątrz, pompy ciepła STIEBEL ELTRON dopasują się do każdej przestrzeni.

Stiebel
Dobierz pompę ciepła
Bramy garażowe

Automatyczne bramy garażowe segmentowe i uchylne WIŚNIOWSKI na wymiar i z systemem smart home w standardzie.

Wiśniowski
Sprawdź ofertę!
Okna i drzwi tarasowe

Nowoczesne okna PVC i aluminiowe WIŚNIOWSKI – doskonała izolacja, elegancki design i niezrównana trwałość.

Wiśniowski
Sprawdź parametry!
Ogrodzenie

Nowoczesne stalowe ogrodzenia Budmat - estetyka, bezpieczeństwo i trwałość na lata. Systemowe rozwiązania na wymiar, dopasowane do każdego domu.

Budmat
Sprawdź ofertę
Rekuperacja

Alnor - kompletny system rekuperacji. Dobierz idealne rozwiązanie dla Twojego domu!

Alnor
Dobierz rekuperator

Opis projektu obory
WB-3680

Obora ściołowa dla 90 bukatów, z poddaszem użytkowym przeznaczonym na magazyn pasz treściwych i słomiastych. W szczycie budynku wydzielona paszarnia i podręczny magazyn pasz.
Czytaj więcej
