Projekt obory O39DJP SKA1076

Dodano!

Projekt obory O39DJP SKA1076

Powierzchnia użytkowa:

426,74 m²

Pokoje (bez salonu):

0

Stanowiska garażowe:

0

Łazienki + toalety:

1

Min. szer. i dł. działki:

26,48 x 38,54 m

Kąt nachylenia dachu:

20°

Więcej parametrów

Cena projektu:

7 100 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

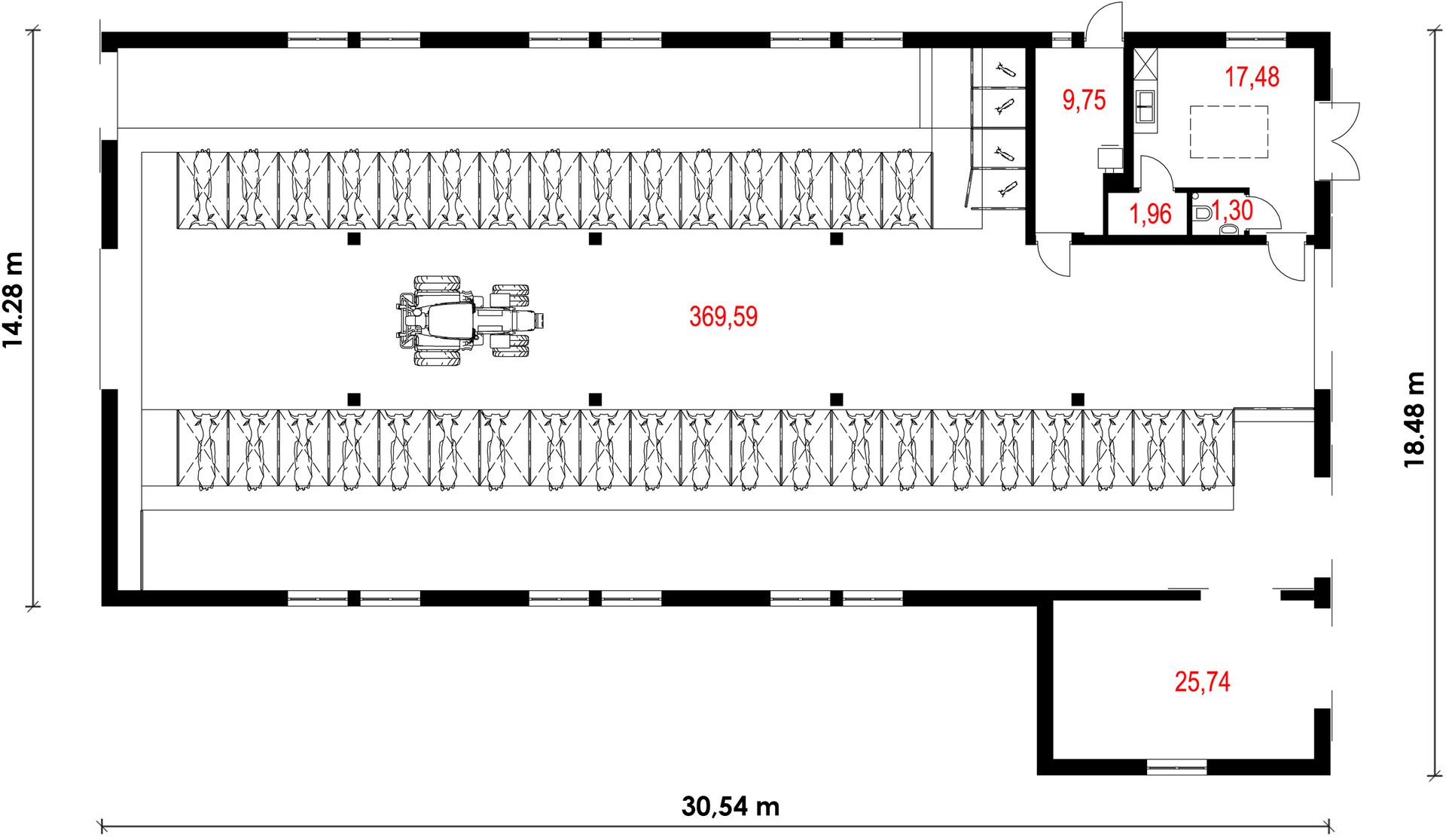

Rzut parteru - 425,82 m²

Rzut parteru projektu O39DJP

Zapytaj, co możesz zmienić

  • 1. Magazyn paszy 25,74 m²
  • 2. Obora 369,59 m²
  • 3. Kotłownia 9,75 m²
  • 4. Pomieszczenie na agregat 1,96 m²
  • 5. Wc 1,30 m²
  • 6. Pomieszczenie na sprzęt udojowy 17,48 m²
  • Razem rzut parteru 425,82 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

Zdjęcie 1 projektu Murator OC02 Obora dla 38 krów mlecznych, wolnostanowiskowa (grupowa), na głębokiej ściółce WAJ3370

Powierzchnia użytkowa: 541,30 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 0

Cena projektu:

4 000 zł

Zdjęcie 1 projektu Obora Gama 2 BSG1009
Obora Gama 2
Dodano!

Powierzchnia użytkowa: 926,50 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

5 500 zł

Zdjęcie 1 projektu WB-3673 KRA3752
WB-3673
Dodano!

Powierzchnia użytkowa:

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 0

Cena projektu:

1 700 zł

Zdjęcie 1 projektu WB-3723 KRA3765
WB-3723
Dodano!

Powierzchnia użytkowa:

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 0

Cena projektu:

1 700 zł

Zdjęcie 1 projektu WB-3680 KRA3814
WB-3680
Dodano!

Powierzchnia użytkowa:

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 0

Cena projektu:

1 700 zł

Zdjęcie 1 projektu WB-3523 KRA3748
WB-3523
Dodano!

Powierzchnia użytkowa: 700 m²

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 0

Cena projektu:

2 600 zł

Zdjęcie 1 projektu WB-3681 KRA3757
WB-3681
Dodano!

Powierzchnia użytkowa:

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 0

Cena projektu:

1 700 zł

Zdjęcie 1 projektu WB-3743 KRA3792
WB-3743
Dodano!

Powierzchnia użytkowa:

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 0

Cena projektu:

1 700 zł

Zdjęcie 1 projektu WB-3645 KRA3751
WB-3645
Dodano!

Powierzchnia użytkowa:

Pokoje (bez salonu): 0

Łazienki + toalety: 0

Stanowiska garażowe: 0

Cena projektu:

1 700 zł

Elewacje

Frontowa
Tylna
Lewa
Prawa

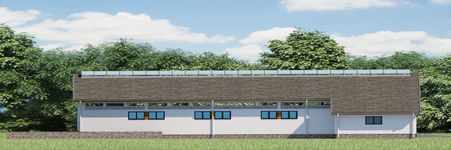

Elewacja frontowa projektu O39DJP

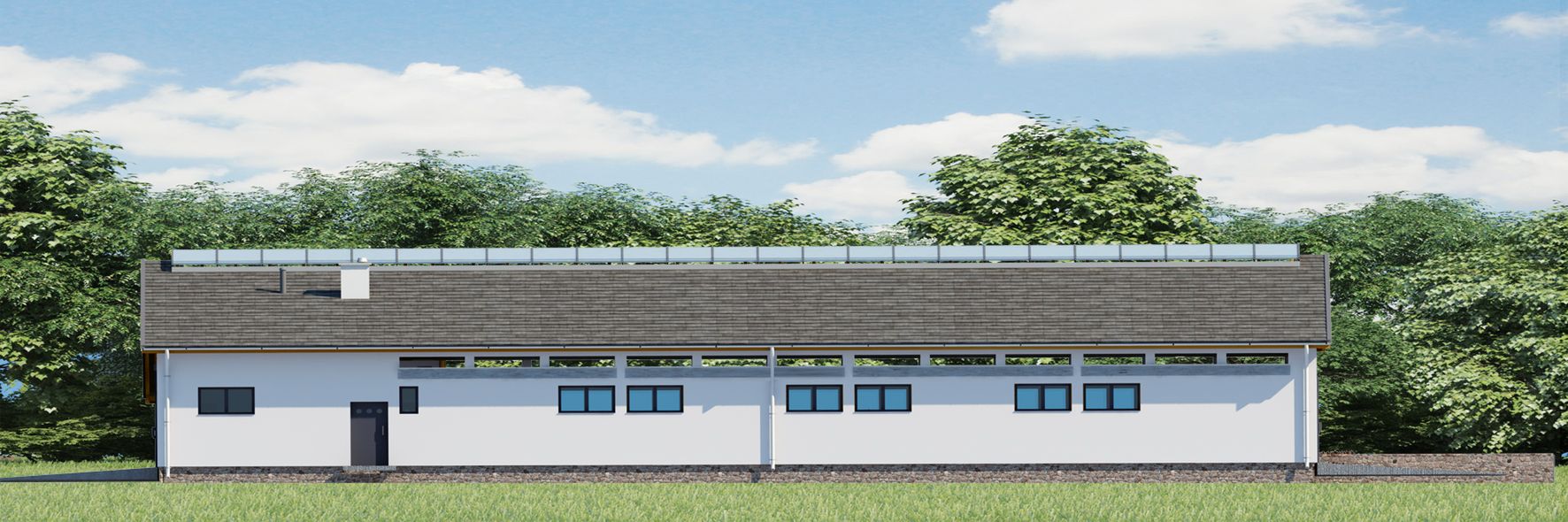

Elewacja tylna projektu O39DJP

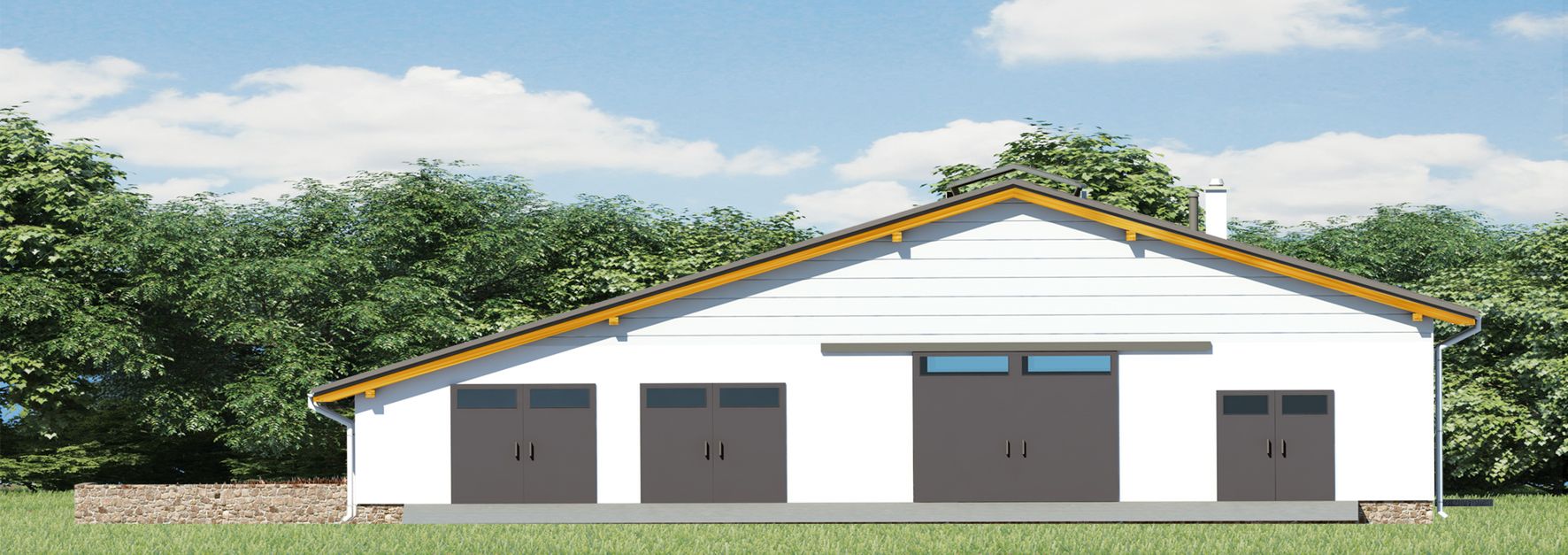

Elewacja lewa projektu O39DJP

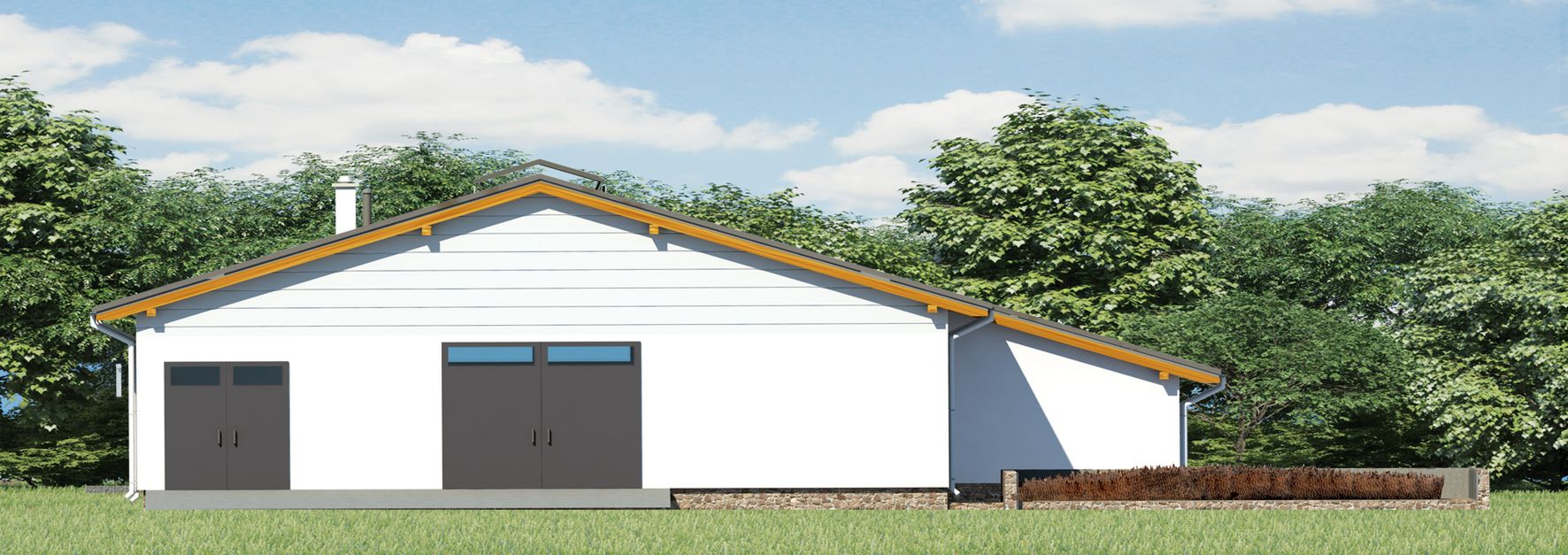

Elewacja prawa projektu O39DJP
Autor: Dom to Dom

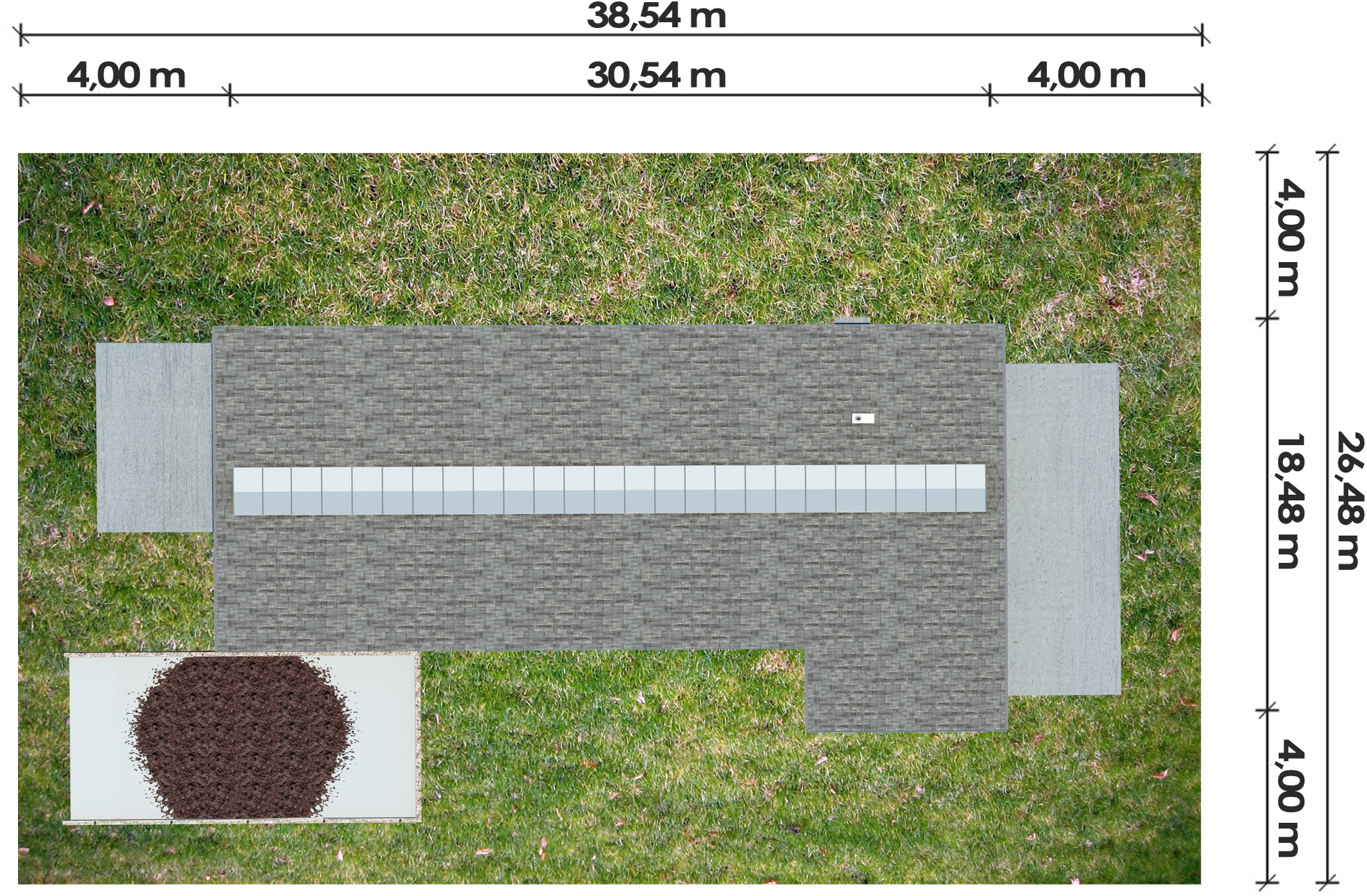

Usytuowanie na działce

Usytuowanie projektu O39DJP na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Technologia
Powierzchnia użytkowa
426,74 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
466,69 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia całkowita
426,74 m²
Cena przy zakupie z projektem icon

Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

Kubatura brutto
2 465 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
20°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,61 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
26,48 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
38,54 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ściany zewnętrzne: dwuwarstwowe, bloczek gazobetonowy 24 cm + styropian 15 cm Strop: płyta żelbetowa nad pomieszczeniami technicznymi i higieniczno - sanitarnymi Schody: brak Ścianka kolankowa: brak Dach: dwuspadowy, nachylenie 20º, pokrycie z blachy trapezowej

O39DJP

Co zawiera projekt obory
O39DJP

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Opis projektu

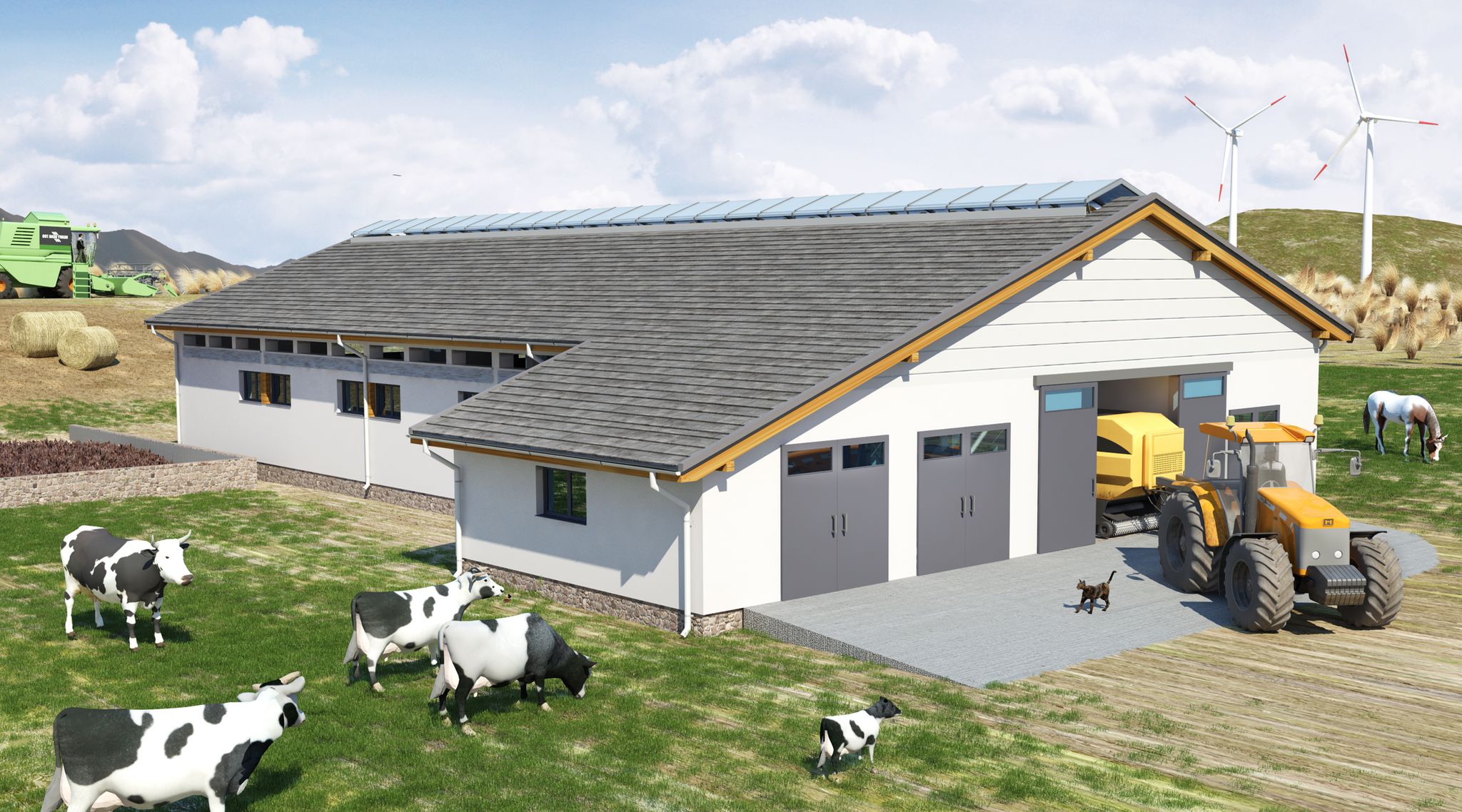

Budynek inwentarski – obora dla bydła mlecznego o maksymalnej obsadzie 39DJP. System utrzymania: uwięziowy na płytkiej ściółce. W części inwentarskiej przewidziano stanowiska uwięziowe dla krów mlecznych w dwóch rzędach, cielętnik oraz centralny korytarz paszowy. W części tylnej budynku zaplanowano zaplecze techniczne, w skład którego wchodzi pomieszczenie na sprzęt udojowy, pomieszczenie agregatu, WC oraz kotłownię z której będą ogrzewane pomieszczenia zaplecza technicznego. W bocznej części budynku przewidziano magazyn na paszę dostępny z zewnątrz. Usuwanie obornika w sposób mechaniczny z wykorzystaniem zgarniaczy na płytę oborniowką. Urządzenia udojowe mechaniczne w postaci dojarki rurowej.
