Projekt domu TK109 WAK1032

Dodano!

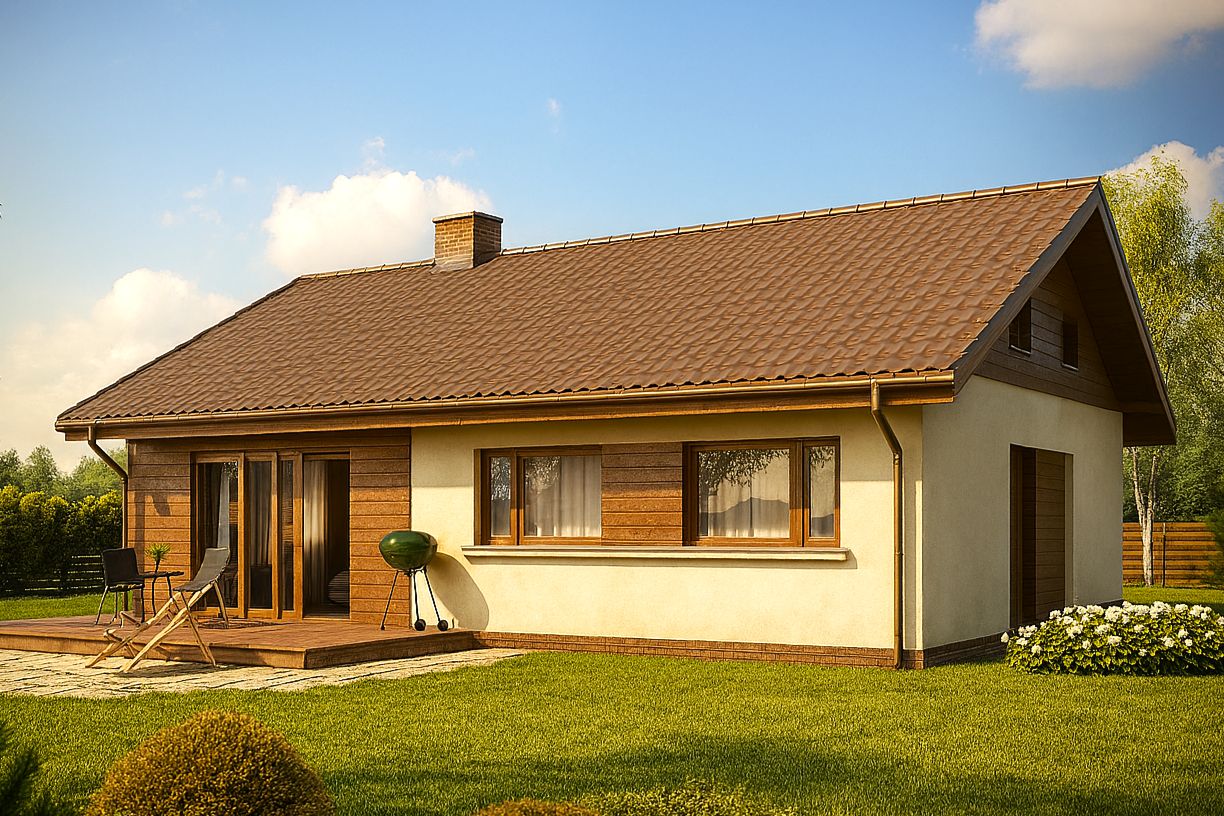

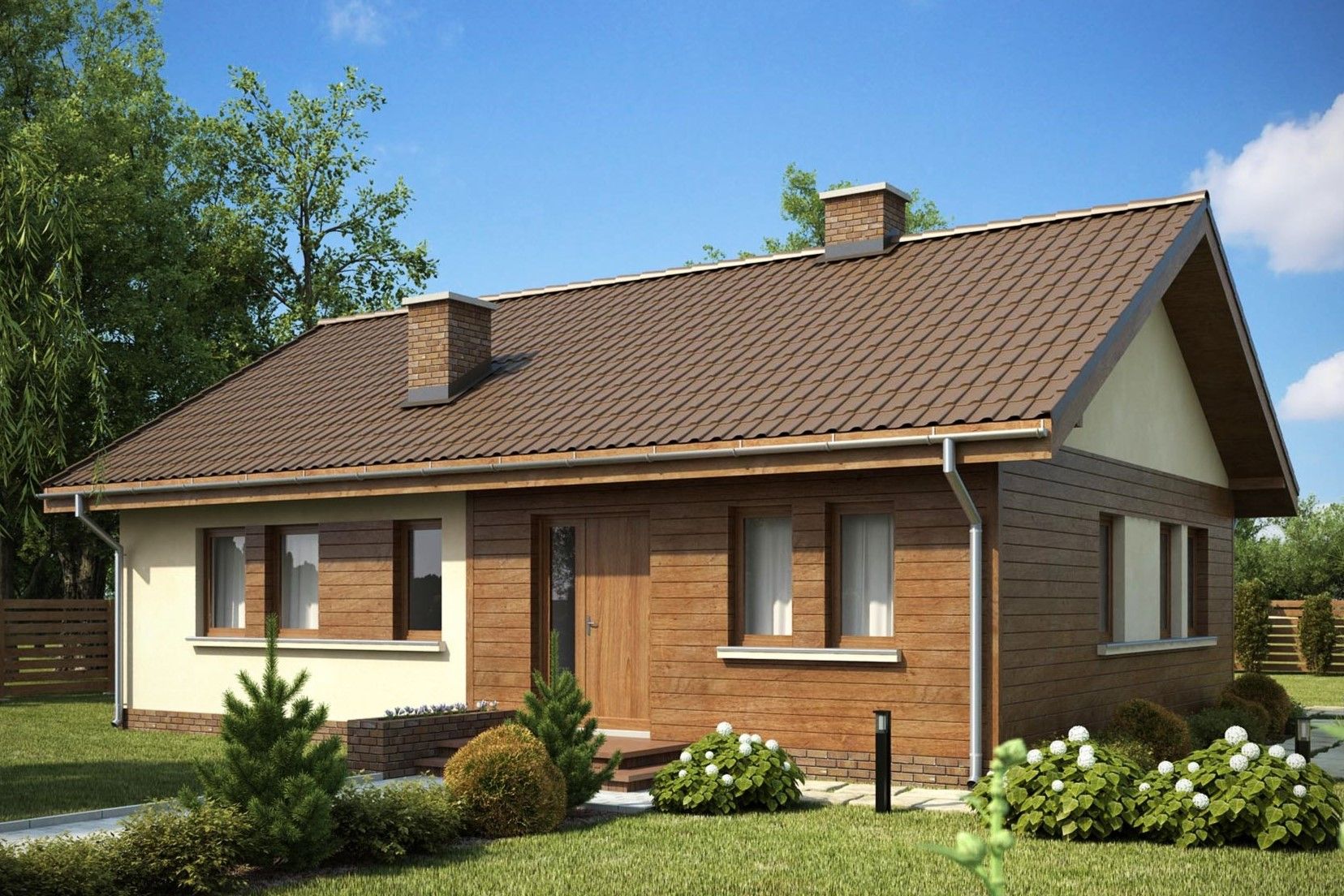

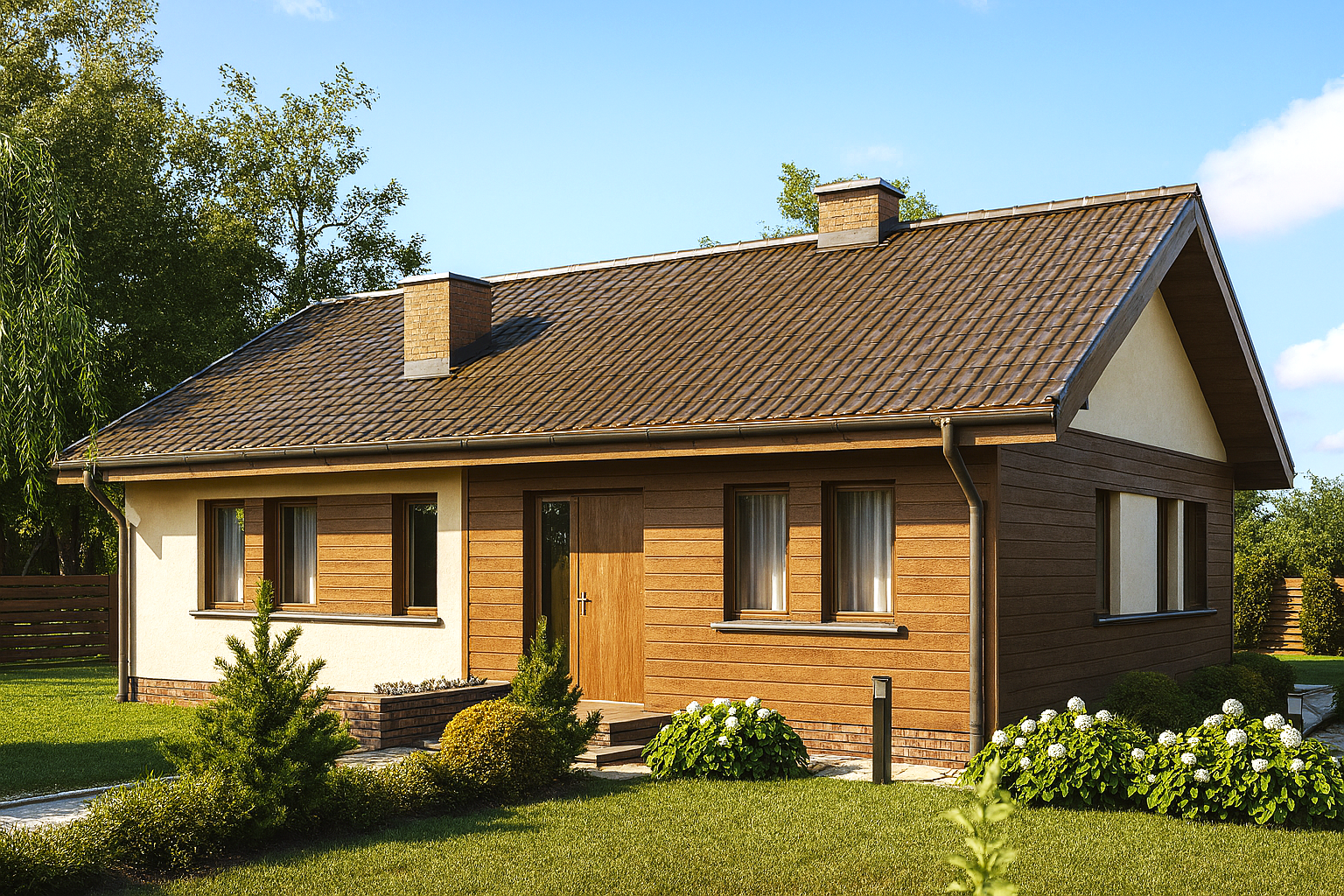

Projekt domu TK109 WAK1032

Powierzchnia użytkowa:

78,80 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

0

Łazienki + toalety:

1

Min. szer. i dł. działki:

19,46 x 16,25 m

Kąt nachylenia dachu:

30°

Więcej parametrów

Cena projektu:

3 850 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

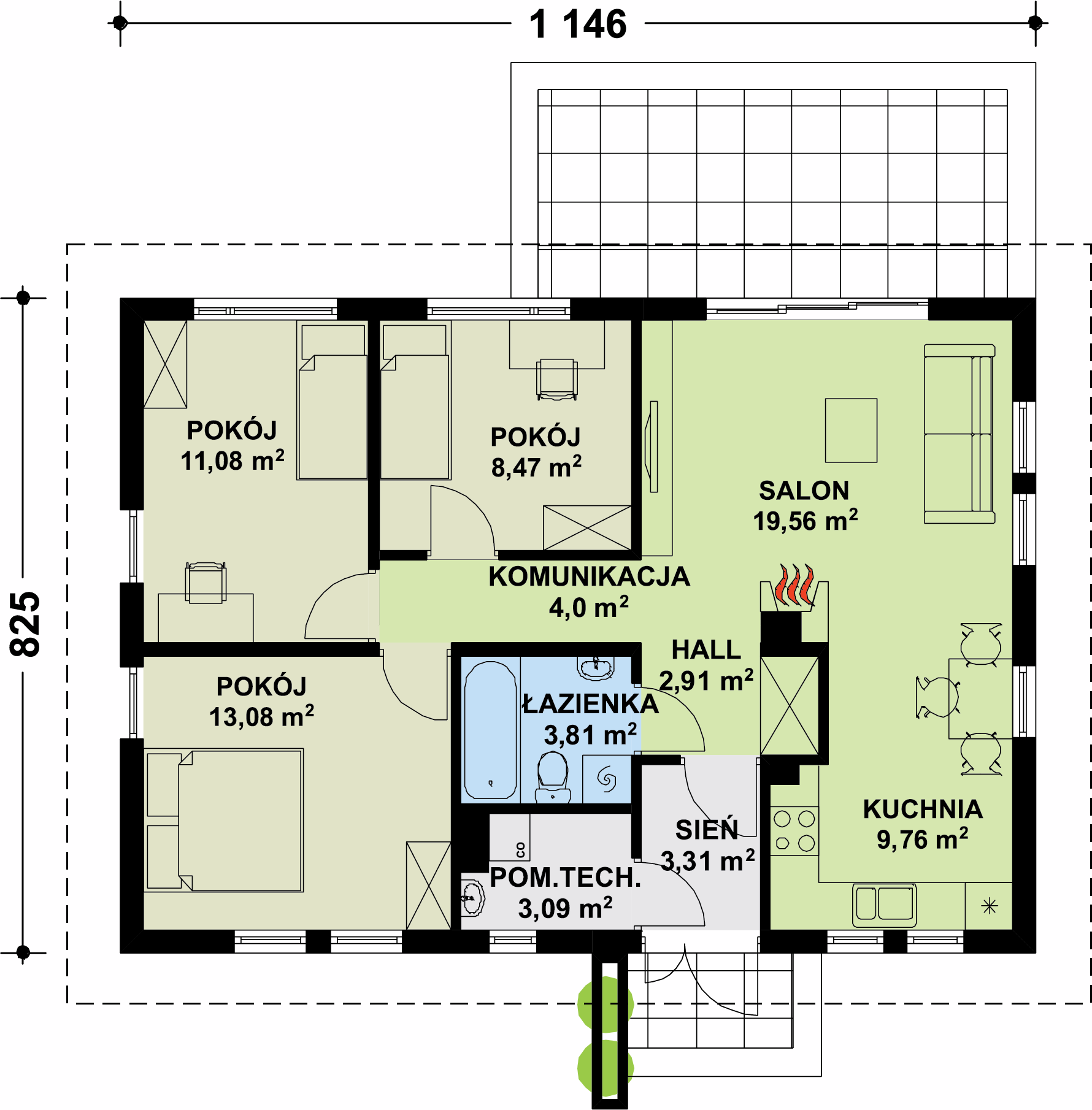

Rzut parteru - 79,20 m²

Rzut parteru projektu TK109

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 3,30 m²
  • 2. Hall 2,90 m²
  • 3. Korytarz 4 m²
  • 4. Kuchnia 9,80 m²
  • 5. Pokój dzienny 19,60 m²
  • 6. Pokój 8,50 m²
  • 7. Pokój 11,10 m²
  • 8. Pokój 13,10 m²
  • 9. Łazienka 3,80 m²
  • 10. Pom. gospodarcze 3,10 m²
  • Razem rzut parteru 79,20 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

Taniej 300 zł

WT 2021

Zdjęcie 1 projektu KA142 SZ PKT1164
KA142 SZ
Dodano!

Powierzchnia użytkowa: 75,70 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Jesienne cięcie cen

Cena projektu:

3 449 zł

3 149 zł

Taniej 300 zł

WT 2021

Zdjęcie 1 projektu Domek Pani Darii (047 ES) SLF1101

Powierzchnia użytkowa: 85,06 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Jesienne cięcie cen

Cena projektu:

2 337 zł

2 037 zł

Taniej 300 zł

WT 2021

Zdjęcie 1 projektu La Palma 2 C szk. drew. dom mieszkalny ogrzewanie dystrybucja gorącego pow. DGP SLN2686

Powierzchnia użytkowa: 65,92 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Jesienne cięcie cen

Cena projektu:

2 700 zł

2 400 zł

Taniej 400 zł

WT 2021

Zdjęcie 1 projektu La Palma 2 C EKO szkielet drewniany dom mieszkalny z pompą ciepła i podłogówką SLN2726

Powierzchnia użytkowa: 65,92 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Jesienne cięcie cen

Cena projektu:

4 100 zł

3 700 zł

WT 2021

Zdjęcie 1 projektu Hania WAN1039
Hania
Dodano!

Powierzchnia użytkowa: 98,82 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 400 zł

Taniej 300 zł

WT 2021

Zdjęcie 1 projektu La Palma 2 C szkielet drewniany dom mieszkalny ogrzewanie kominek z płaszczem SLN2674

Powierzchnia użytkowa: 65,92 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Jesienne cięcie cen

Cena projektu:

2 700 zł

2 400 zł

WT 2021

Zdjęcie 1 projektu D49 - Maurycy wersja drewniana WAI1359

Powierzchnia użytkowa: 75,54 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

1 990 zł

WT 2021

Zdjęcie 1 projektu TK109B WAK1107
TK109B
Dodano!

Powierzchnia użytkowa: 73,32 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

3 850 zł

WT 2021

Zdjęcie 1 projektu D49 - Maurycy WAI1053
D49 - Maurycy
Dodano!

Powierzchnia użytkowa: 65,70 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

1 890 zł

Elewacje

Frontowa
Tylna
Lewa
Prawa

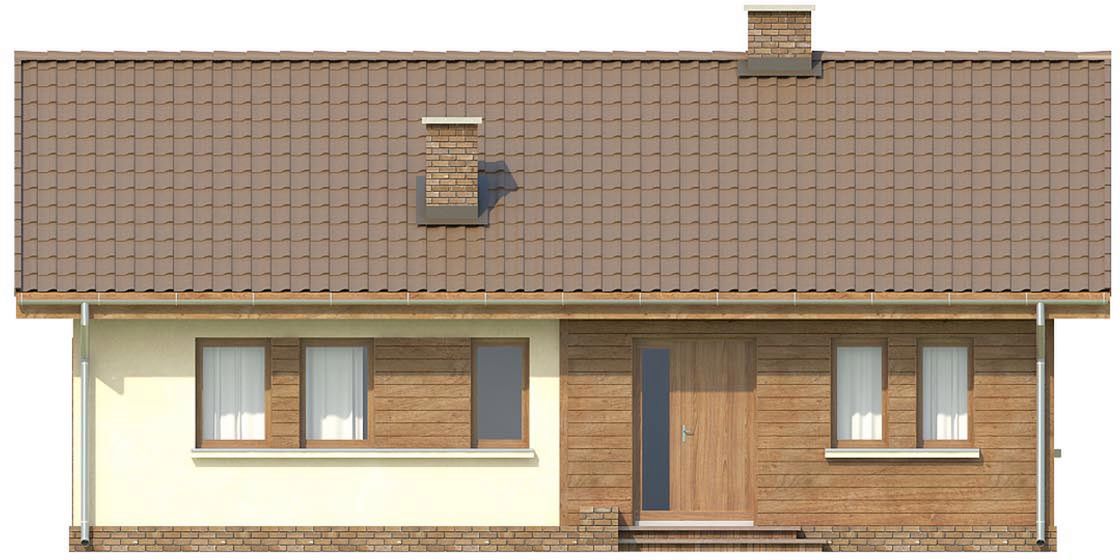

Elewacja frontowa projektu TK109

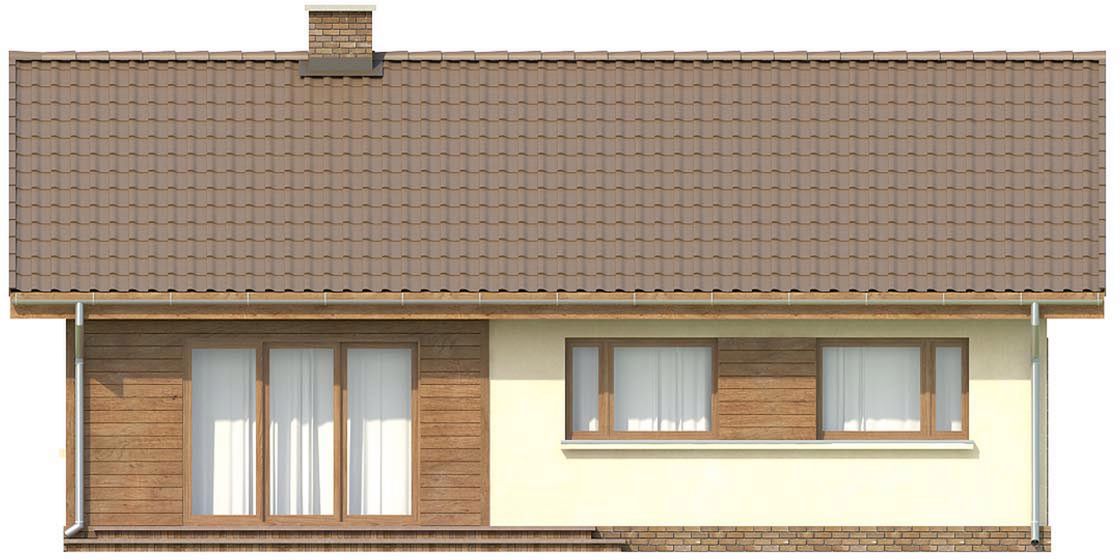

Elewacja tylna projektu TK109

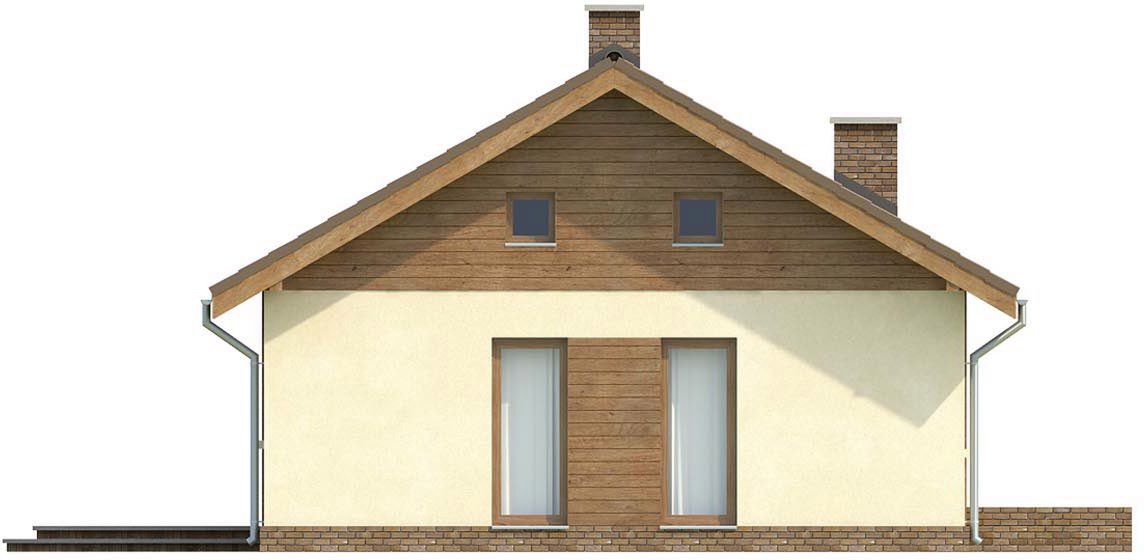

Elewacja lewa projektu TK109

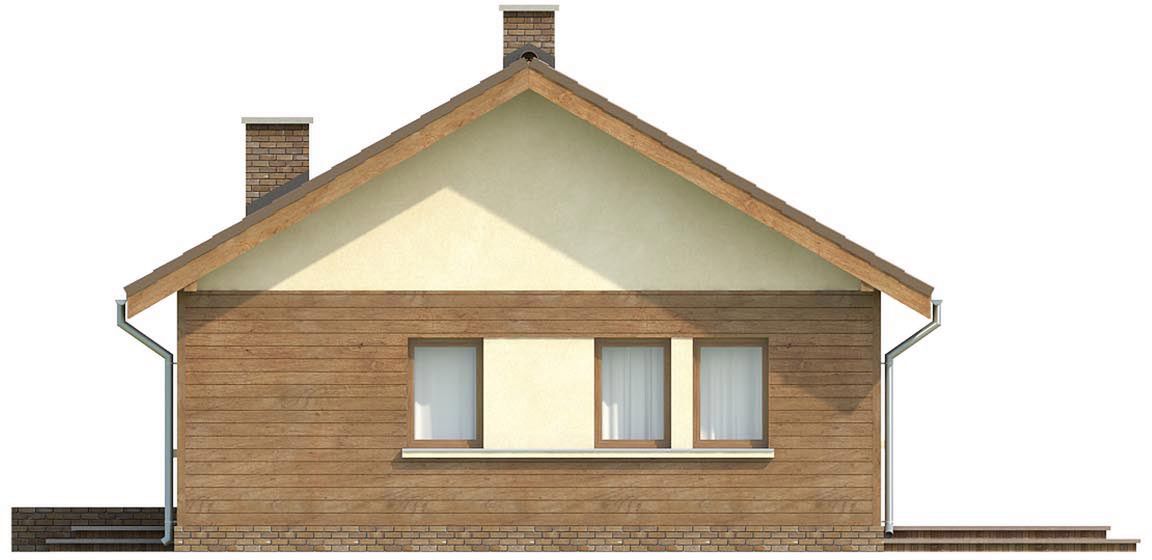

Elewacja prawa projektu TK109
Autor: Architeka Katarzyna Kałaska

Usytuowanie na działce

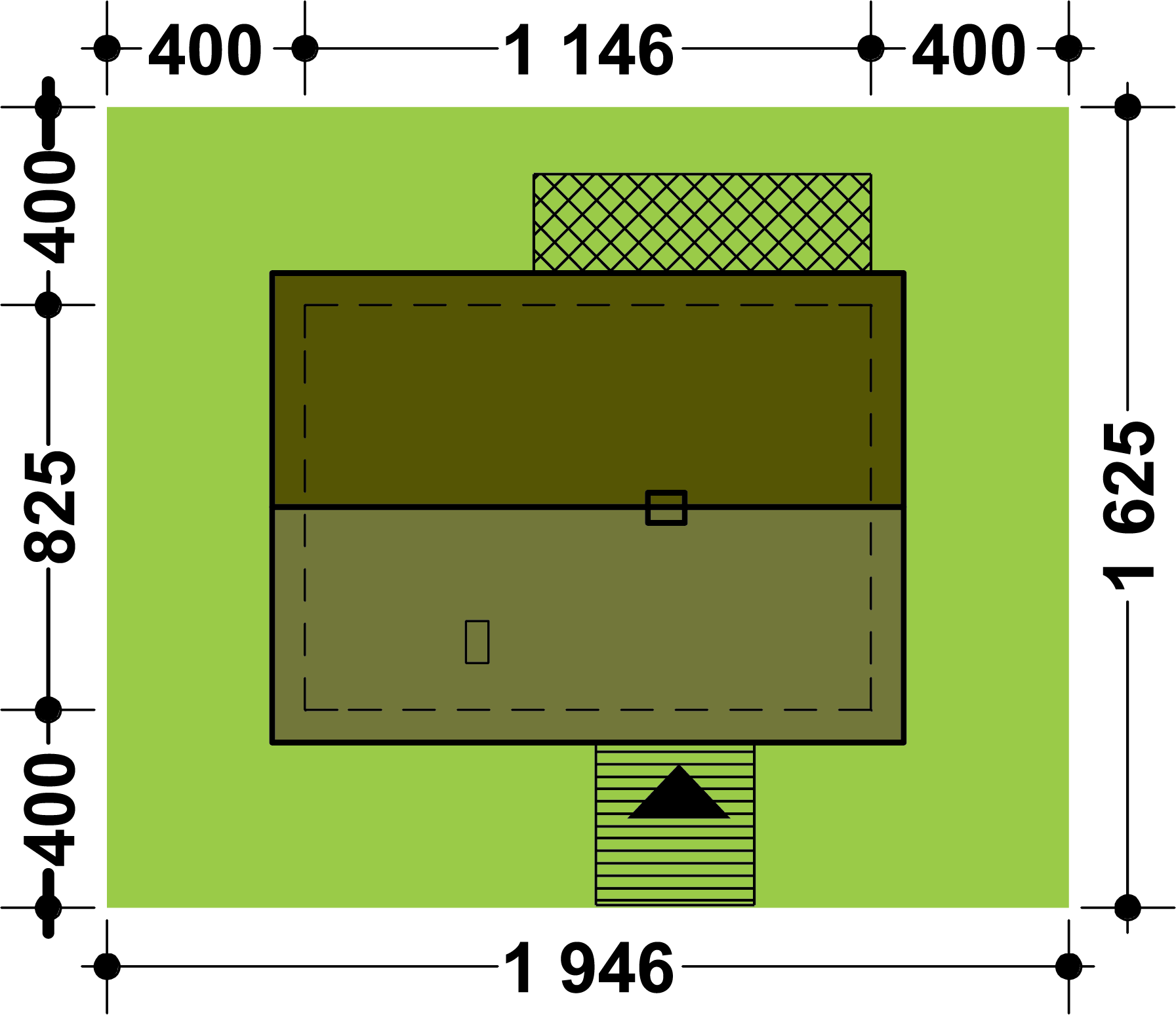

Usytuowanie projektu TK109 na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
78,80 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
93,50 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
78,80 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kąt nachylenia dachu
30°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
5,90 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
19,46 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
16,25 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Elewacje: tynk strukturalny plus okładzina drewniana. Strop: drewniany. Ściany wewnętrzne: szkielet drewniany tzw. kanadyjski. Ściany zewnętrzne: szkielet drewniany tzw. kanadyjski. Pokrycie dachu: dachówka ceramiczna lub blachodachówka.

TK109

Co zawiera projekt domu
TK109

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys inwestorski

520 zł

Ikona

Bestseller

Dodatkowy egzemplarz projektu

300 zł

Ikona

Bestseller

Elektroniczna wersja projektu

450 zł

Ikona

Wentylacja mechaniczna z rekuperacją

400 zł

Ikona

Aneks na paliwo stałe

550 zł

Ikona

Klimatyzacja w domu

300 zł

Pokaż więcej (1)

Opis projektu

Projekt domu TK109 jest idealny na średniej szerokości działkę. Dom cechuje się typową bryłą, więc jego realizacja nie pochłonie zbyt wielu środków finansowych. Projekt należy do kategorii domów z kalenicą usytuowaną równolegle do drogi, co często określane jest w planie zagospodarowania przestrzennego. Kierowany jest do Inwestorów posiadających działkę pozwalającą na realizację projektu w zabudowie wolnostojącej. Jest to również doskonała propozycja dla osób szukających domu z dachem dwuspadowym, dzięki któremu budynek posiada ponadczasowy wygląd. Projekt TK109 to dom parterowy, co jest szczególnie bezpieczne w przypadku domowników w starszym wieku oraz osób niepełnosprawnych czy z małymi dziećmi. Warto zwrócić uwagę na przestronną część dzienną. Tworzy ją między innymi kuchnia, która będzie idealnym rozwiązaniem zarówno dla tradycyjnych, jak i nowoczesnych gospodyń domowych. W salonie znajduje się nastrojowy kominek dający przyjemne ciepło i nadający wnętrzu przyjemnej atmosfery. W projekcie przewidziano jedną łazienkę dostępną dla wszystkich domowników. Część nocną tworzą trzy sypialnie, które dobrze sprawdzą się w przypadku 2-4 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. W domu nie zabrakło również miejsca na praktyczne zaplecze gospodarcze. Rodzinne spotkania w słonecznie dni uprzyjemni przewidziany przy domu taras. Projekt powstał z myślą o Inwestorach, którzy planują zbudować dom w technologii szkieletowej. TK109 zadowoli Inwestorów ceniących cechy stylu tradycyjnego, dlatego będzie prezentować się doskonale niezależnie od okolicy.

Czytaj więcej

Rekomendowani producenci

Systemy okienne

tlo producenta

Velux

Pobierz bezpłatny poradnik

Dachy solarne

tlo producenta

Sunroof

Sprawdź ofertę

Energooszczędne domy prefabrykowane

tlo producenta

WOLF Haus

Zapytaj o bezpłatną wycenę

Kominki i akcesoria kominkowe

tlo producenta

Kratki

Sprawdź ofertę

Nowoczesne systemy stropowe

tlo producenta

Stropy

Bezpłatna wycena stropu

Kompletne systemy ociepleń

tlo producenta

Termo Organika

Skonfiguruj swoje ocieplenie

Promienniki na podczerwień typu Ecosun

tlo producenta

Rotal

Zapytaj o bezpłatny dobór urządzeń
Przejdź do Strefy Marek

Pozostałe wersje projektu

WT 2021

Projekt domu TK109B
TK109B
Dodano!

Powierzchnia użytkowa: 73,32 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

3 850 zł

Społeczność projektu domu TK109 w budowie

Zdjęcie 1 projektu TK109 WAK1032
16 Zdjęcia z budowy Icon
85 Komentarze i posty Icon

Dołącz do społeczności osób, które budują ten dom lub są zainteresowane jego budową. Zadawaj pytania, wymieniaj się informacjami, oglądaj zdjęcia z różnych etapów budowy.

Przejdź na stronę społeczności tego projektu

Opinie o projekcie domu TK109

Ocena

Ten projekt nie ma jeszcze opinii, bądź pierwszy!

Dodaj opinię

Wywiady mieszkańców domu TK109

Zdjęcie profilowe użytkownika Krzysiek z Łodzi Krzysiek z Łodzi

Zdecydowałem się na budowę systemem kanadyjskim, ponieważ budynek w takiej technologi powstaje znacznie szybciej niż murowany, a zależało mi na czasie. Spośród projektów w szkieletowej konstrukcji wybrałem TK109 WAK1032, gdyż jego wymiary idealnie pasowały do wielkości mojej działki. Uwzględniony w nim układ pomieszczeń również spełniał moje oczekiwania, ponieważ jest bardzo zbliżony do wnętrza mojego poprzedniego domu, zrealizowanego według projektu Słoneczny. Podczas budowy nie mieliśmy żadnych problemów. Konstrukcja bryły jest prosta, więc fachowcy ze wszystkim poradzili sobie bardzo sprawnie, tym bardziej że zatrudniłem ekipę z gór, która doskonale zna się na ciesielstwie. Ze względu na drewnianą technologię, budynek powstał stosunkowo szybko. Mury, strop czy tynki nie muszą schnąć jak ma to miejsce w domach murowanych, więc jest to spora oszczędność czasu. Koszty natomiast w obu przypadkach są bardzo podobne. Cała inwestycja trwała 1,5 roku, aczkolwiek jest to również czas poświęcony na zagospodarowanie działki. Sam dom został więc postawiony szybciej. Budowałem systemem gospodarczym, ale myślę że jeśli ktoś zatrudni firmę, która zrealizuje inwestycję w całości, bez problemu zmieści się w 7-8 miesiącach. Ogrzewam za pomocą pieca z podajnikiem na ekogroszek o mocy 15 kW, a w pomieszczeniach mam tradycyjne grzejniki. Na początku nieco obawiałem się, iż budynek w drewnianej konstrukcji będzie mniej ekonomiczny, ale teraz bardzo chwalę sobie to rozwiązanie. Ściany poprzedniego domu były dwuwarstwowe (pustak MAX 30 cm i styropian 12 cm), a mimo iż w nowym są one cieńsze, koszty ogrzewania są właściwie takie same. Ilość zużycia opału jest naprawdę niewielka, z czego jestem bardzo zadowolony. W poprzednim sezonie grzewczym zużyłem 1,5 tony ekogroszku. Dom budowany w tym systemie będzie w pełni satysfakcjonujący przy uwzględnieniu zastosowania właściwej technologii, gdyż wg mnie podstawowym błędem jest niewłaściwe wykonanie prac izolacyjnych . Już na samym początku wiedziałem jakie zmiany wprowadzę do projektu TK109 WAK1032. Przestrzeń między korytarzem, a kuchnią była pierwotnie mocno zabudowana ścianką oraz kominkiem. Zrezygnowałem z tych elementów i dzięki temu część dzienna stała się naprawdę przestronna. Z racji tego, iż oryginalna kotłownia była dostosowana do ogrzewania gazowego, postanowiłem zmienić jej lokalizację i zrobiłem ją kosztem ostatniego pokoju. Kocioł w centralnej części domu, nie jest zbyt dobrym pomysłem, ponieważ trochę się z niego kurzy. Poza tym, ta modyfikacja pozwoliła mi na w pełni komfortowe zamontowanie pieca oraz przechowywanie opału. Pierwotną powierzchnię kotłowni przeznaczyłem na pomieszczenie typowo gospodarcze. Mam w nim dużo półek, a jego przestrzeń świetnie nadaje się do przechowywania przetworów oraz sprzętu AGD. Uważam, że w domu bez podpiwniczenia takie zaplecze magazynowe jest szczególnie przydatne. Wybór projektu domu parterowego TK109 WAK1032 był przemyślaną decyzją. Nie jest to mój pierwszy zbudowany dom, więc mam już pewnie doświadczenie. Z tego powodu nie potrzebowałem wprowadzać do niego innych poprawek i obecnie układ pomieszczeń w całości mnie satysfakcjonuje. Uważam, że TK109 śmiało mogę polecić innym. To nieduży, prosty budynek, którego realizacja nie wymaga wiele czasu, a dodatkowo jest on bardzo ekonomiczny w późniejszej eksploatacji. Pozdrawiam.
