Projekt domu Tb-20 BSK1035

Dodano!

Projekt domu Tb-20 BSK1035

Powierzchnia użytkowa:

121 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

0

Łazienki + toalety:

2

Min. szer. i dł. działki:

19 x 15 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Cena projektu:

1 800 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

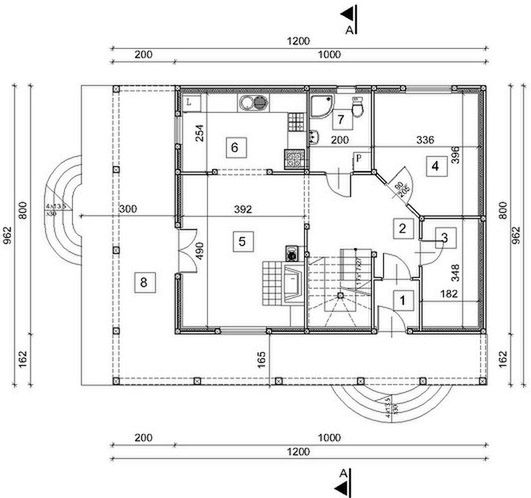

Rzut parteru - 68,16 m²

Rzut parteru projektu Tb-20

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 2,20 m²
  • 2. Korytarz 14 m²
  • 3. Pom. gospodarcze 6,30 m²
  • 4. Pokój 12,18 m²
  • 5. Pokój dzienny 18,90 m²
  • 6. Kuchnia 9,50 m²
  • 7. Łazienka 5,08 m²
  • 8. Taras (46,20 m²)
  • Razem rzut parteru 68,16 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

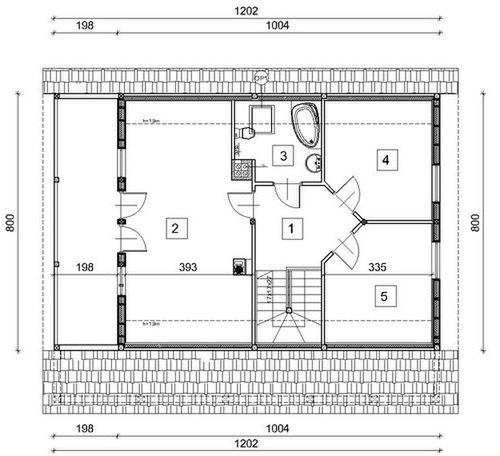

Rzut poddasza - 52,80 m²

Rzut poddasza projektu Tb-20

Zapytaj, co możesz zmienić

  • 1. Hall 7 m²
  • 2. Pokój 22,70 m² (27,70 m²)
  • 3. Łazienka 4,50 m² (6,40 m²)
  • 4. Pokój 9,30 m² (11,70 m²)
  • 5. Pokój 9,30 m² (11,70 m²)
  • Razem rzut poddasza 52,80 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

WT 2021

Zdjęcie 1 projektu Zawoja dw 11 KRP1747
Zawoja dw 11
Dodano!

Powierzchnia użytkowa: 86,20 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 690 zł

WT 2021

Zdjęcie 1 projektu Grywałdowo dw 3 KRP2381

Powierzchnia użytkowa: 116,47 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 690 zł

WT 2021

Zdjęcie 1 projektu Zawoja dw 21 KRP2075
Zawoja dw 21
Dodano!

Powierzchnia użytkowa: 90,26 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 590 zł

WT 2021

Zdjęcie 1 projektu Zawoja 55 dw KRP2395
Zawoja 55 dw
Dodano!

Powierzchnia użytkowa: 100,78 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 690 zł

WT 2021

Zdjęcie 1 projektu Grywałdowo dw KRP2106
Grywałdowo dw
Dodano!

Powierzchnia użytkowa: 111,82 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 590 zł

WT 2021

Zdjęcie 1 projektu At-74 BSK1002
At-74
Dodano!

Powierzchnia użytkowa: 84 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 500 zł

Taniej 400 zł

WT 2021

Zdjęcie 1 projektu L-188 SLU1003
L-188
Dodano!

Powierzchnia użytkowa: 132,97 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 0

Cena projektu:

3 300 zł

2 900 zł

Taniej 400 zł

WT 2021

Zdjęcie 1 projektu L-211 z piwnicą SLU1005

Powierzchnia użytkowa: 107,43 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 300 zł

2 900 zł

WT 2021

Zdjęcie 1 projektu L-79 Dom z bali BBD1115
L-79 Dom z bali
Dodano!

Powierzchnia użytkowa: 148 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 0

Cena projektu:

2 700 zł

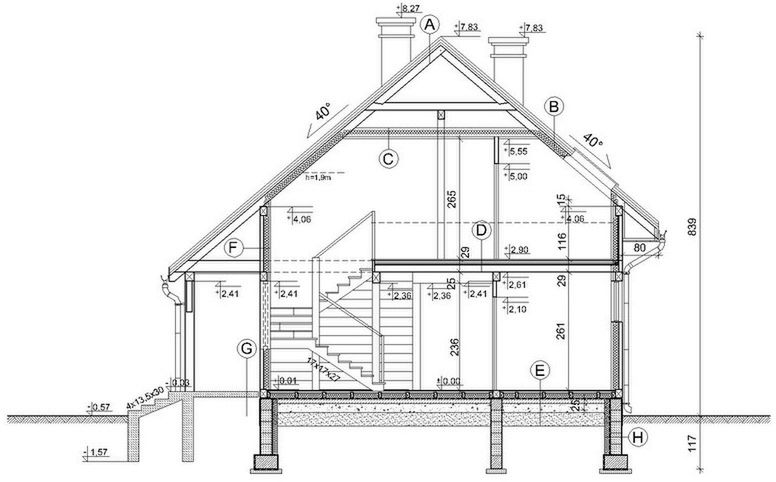

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Tb-20

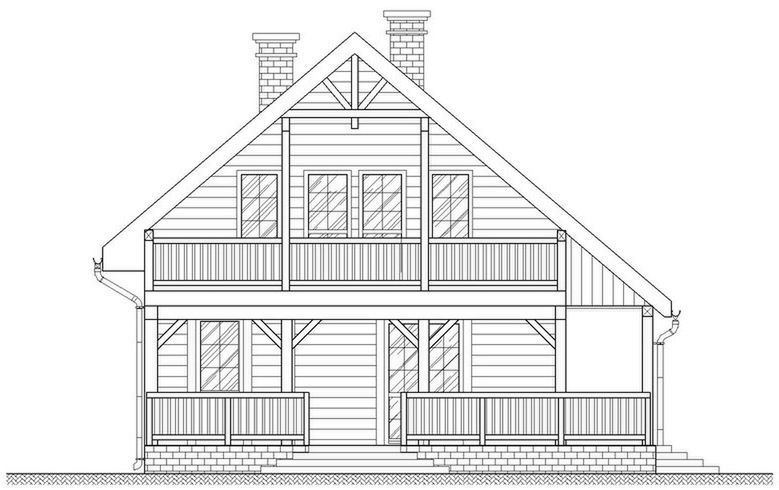

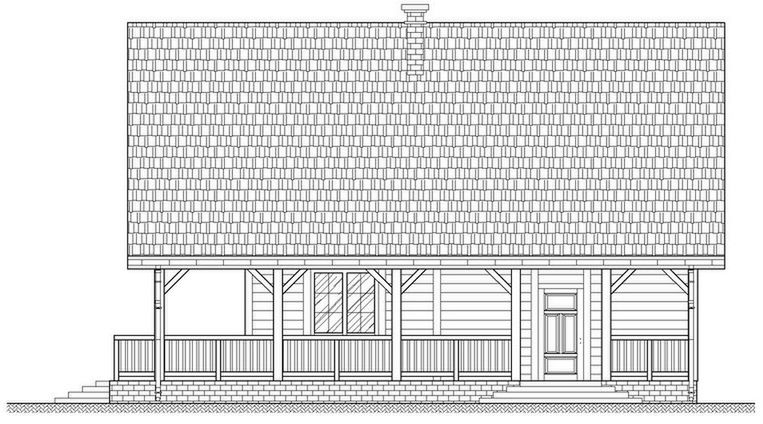

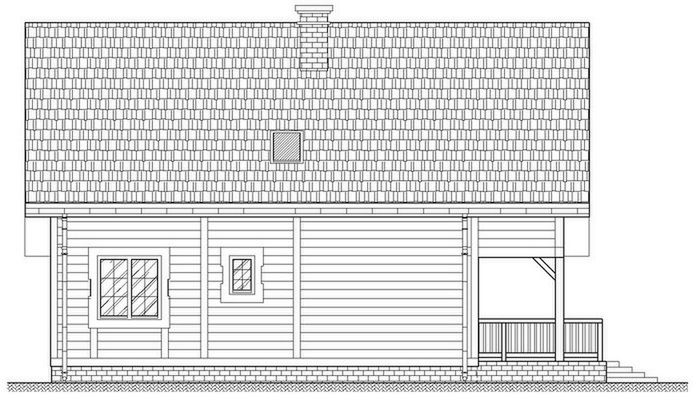

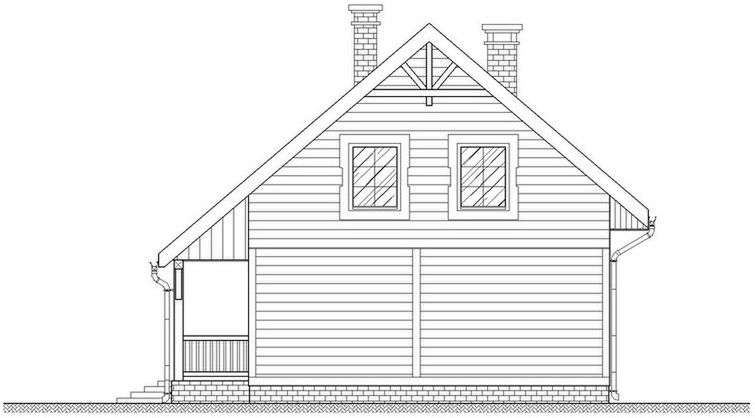

Elewacje

Frontowa
Tylna
Lewa
Prawa
Elewacja frontowa projektu Tb-20
Elewacja tylna projektu Tb-20
Elewacja lewa projektu Tb-20
Elewacja prawa projektu Tb-20
Autor: AT Studio Projekt

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
121 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
115,44 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
132,66 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,39 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
9,60 m
Cena przy zakupie z projektem
Długość elewacji
12 m
Cena przy zakupie z projektem
Min. szerokość działki
19 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
15 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

ściany zewnętrzne - bal gr.8cm + wełna min. od wewnątrz 12cm. ściany wewnętrzne - bal gr. 8cm. strop - belkowy drewniany z podsufitką. konstrukcja dachu - płatwiowo-jętkowa. minimalne wymiary dzialki - 19,0m x 15,0m.

Tb-20

Co zawiera projekt domu
Tb-20

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Opis projektu

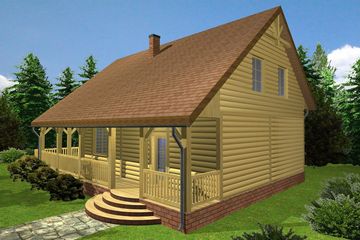

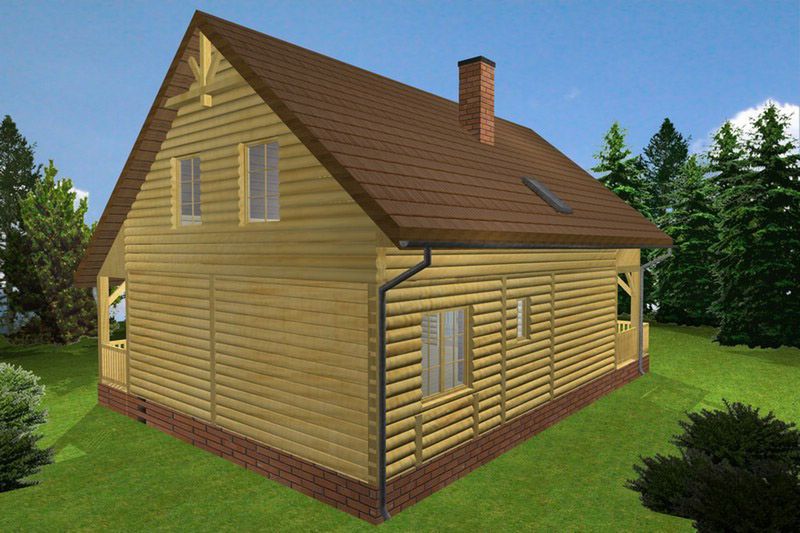

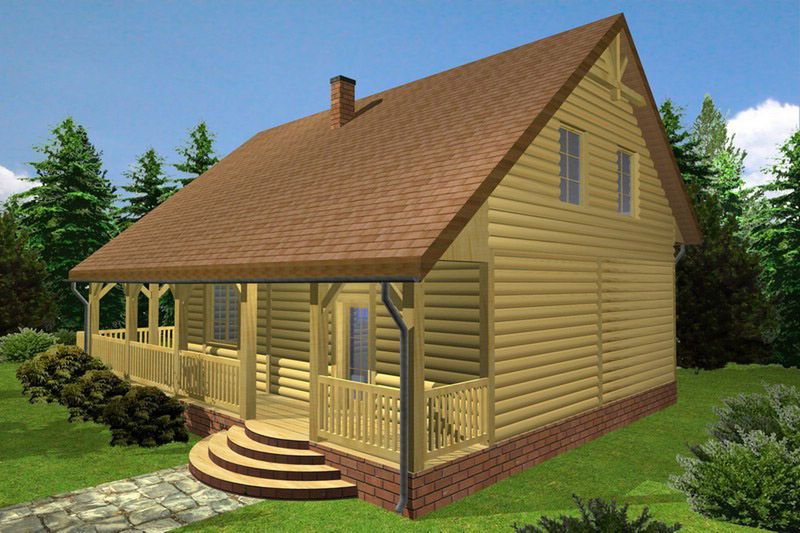

Projekt domu Tb-20 powstał z myślą o Inwestorach wysoko ceniących sobie tradycyjne rozwiązania, zarówno te dotyczące wyglądu budynku, jak i uwzględnionego w nim wnętrza. Charakterystyczną cechą budynku jest frontowa zadaszona weranda przechodząca płynnie na boczną stronę tworząc efektowny taras. Nad nim z kolei znajduje się atrakcyjna loggia z wejściem od największej sypialni. Ze względu na werandę oraz okno w salonie usytuowane od frontu, projekt Tb-20 jest szczególnie polecany właścicielom działek usytuowanych wjazdem od strony południowej. Przy takim usadowieniu domu, taras znajduje się po stronie zachodniej, więc słońcem możemy cieszyć się jeszcze w godzinach późno popołudniowych, gdy akurat chcemy zrelaksować się po pracy. Budynek został zaprojektowany w technologii drewnianej z bali. Ten system budowy w połączeniu z nieskomplikowaną konstrukcją, bezpośrednio wpływa na bardzo szybki czas trwania całej inwestycji. Dwuspadowy dach to łatwa w wykonaniu więźba oraz stosunkowo niskie koszty pokrycia, dlatego też wśród Inwestorów jest najczęściej wybieraną formą zadaszenia. Z racji zastosowania bali jako materiału budulcowego, wnętrze domu charakteryzuje się doskonałym mikroklimatem, co zapewnia lepszy sen i samopoczucie. Projekt Tb-20 to świetna propozycja na wąską, niewielką parcelę. Z racji faktu, iż budynek uwzględnia dwie kondygnacje, jego metraż nie jest definiowany przez powierzchnię zabudowy. Dom może być zamieszkiwany nawet prze 4-6 osobową rodzinę. Po wyjściu z wiatrołapu znajdujemy się w reprezentacyjnym hallu ze schodami. W salonie przewidziany został kominek, który doskonale wspomoże główny system grzewczy, a także wpłynie na nastrojową atmosferę. Ustawna kuchnia o sporych rozmiarach pozwala na łatwe zorganizowanie pracy nawet kilku domowników jednoczesnie, a wspólne gotowanie sprzyja integracji rodziny. Łazienka z prysznicem lub wanną została uwzględniona na obu kondygnacjach, co zdecydowanie usprawnia poranne szykowanie się do wyjścia. Łazienka na parterze znajduje się w pobliżu sypialni, co jest doskonałym rozwiązaniem jeśli dom zamieszkiwany jest również przez osoby starsze. Pozostałe trzy sypialnie uwzględniono na poddaszu. Co ważne, sypialnia rodziców została oddzielona od pokoi dzieci, co daje wszystkim domownikom poczucie prywatności. Projekt domu Tb-20 doskonale będzie wyglądał na terenie górzystym, a także usytuowany w pobliżu lasów czy jeziora.

Czytaj więcej
