Projekt domu Rafal

Odbicie lustrzane

Projekt domu Rafal

Specyfikacja projektu:

  • Kod projektu:

    WAB1009

  • Powierzchnia użytkowa:

    144,70 m²

  • Pokoje (bez salonu):

    5

    Łazienki + toalety:

    2

  • Stanowiska garażowe:

    1

  • Min. szerokość działki:

    20,98 m

Projekt został wycofany z oferty

W razie pytań prosimy o kontakt z Centrum Obsługi Klienta
tel: 71 715 20 60
icon Extra dodatki o wartości 3349 zł icon
  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny Poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
  • Poradnik "Jak budować dom" - wersja elektroniczna
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Projekt, wraz ze wszystkimi dodatkami, za darmo dostarczy Ci Poczta Polska. Możesz wybrać dostawę Kurierem DPD - jej koszt uzależniony jest od wybranego sposobu płatności.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

Odbicie lustrzane
Rzut parteru
Rzut poddasza

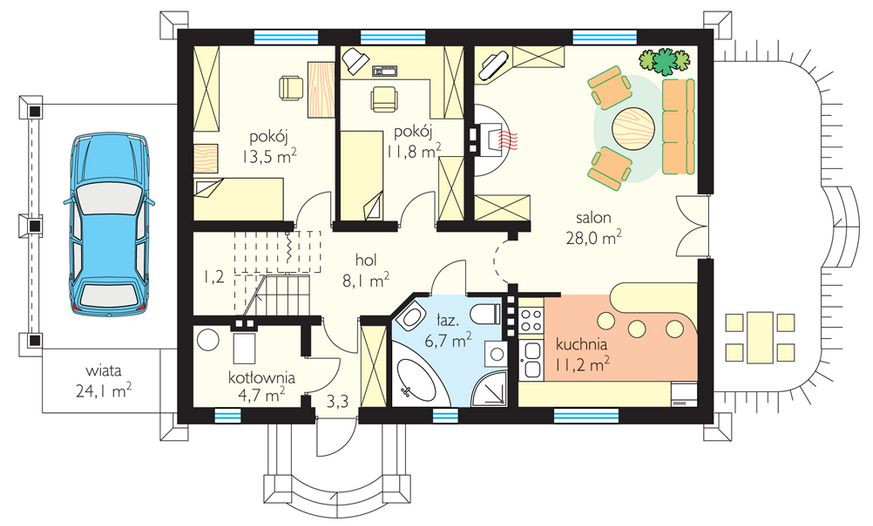

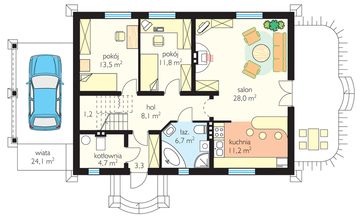

Rzut parteru projektu Rafal
Odbicie lustrzane
  • 1. Wiatrolap 3,30 m2
  • 2. Kotłownia 4,70 m2
  • 3. Pom. gospodarcze 1,20 m2
  • 4. Hall 8,10 m2
  • 5. Pokój 13,50 m2
  • 6. Pokój 11,80 m2
  • 7. Pokój dzienny 28 m2
  • 8. Kuchnia 11,20 m2
  • 9. Łazienka 6,70 m2
  • 10. Wiata garażowa jednostanowiskowa
  • Razem 88,50 m2

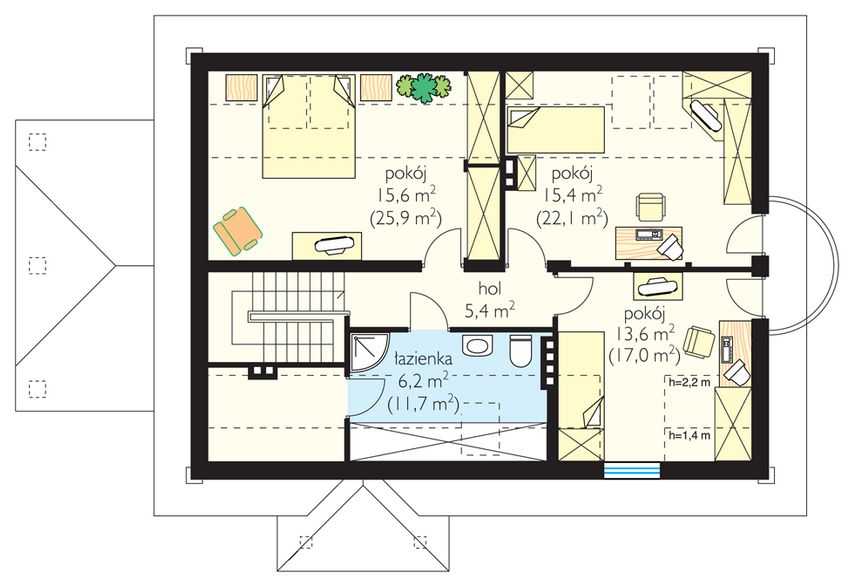

Rzut poddasza projektu Rafal
Odbicie lustrzane
  • 1. Hall 5,40 m2
  • 2. Pokój 15,60 m2 (25,90 m2)
  • 3. Pokój 15,40 m2 (22,10 m2)
  • 4. Pokój 13,60 m2 (17 m2)
  • 5. Łazienka 6,20 m2 (11,70 m2)
  • Razem 56,20 m2 (82,10 m2)
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Informacje szczegółowe

Powierzchnia i wymiary
Technologia
Powierzchnia użytkowa
144,70 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
115,70 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kąt nachylenia dachu
35 °
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,75 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
20,98 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Fundamenty: wylewane. Ściany zewnętrzne: ceramiczne (MAX) ocieplone styropianem. Ściany wewnętrzne: ceramiczne . Strop: gęstożebrowy. Elewacje: tynk cienkowarstwowy. Pokrycie dachu: blacha dachówkowa.

W cenie otrzymasz

Zdjęcie 1 projektu Rafal WAB1009

Projekt domu Rafal, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extra dodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
  • Poradnik "Jak budować dom" - wersja elektroniczna

    gratis!
Przejdź na stronę ze szczegółami

Opis projektu

Projekt domu Rafal to ciekawa propozycja dla osób posiadających średniej szerokości działkę. Dom posiada prostą bryłę, więc jego realizacja jest łatwa. Projekt należy do kategorii domów z kalenicą skierowaną równolegle do drogi, co często określane jest w planie zagospodarowania przestrzennego. Dom został zaprojektowany z myślą o zabudowie wolnostojącej. Dom zawiera jednostanowiskową wiatę garażową. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem naczółkowym, który się prezentuje. Projekt Rafal to dom parterowy z poddaszem użytkowym, dzięki czemu domownicy mogą cieszyć się większą prywatnością.Projekt domu charakteryzuje się przestronną strefą dzienną. Tworzy ją między innymi funkcjonalna kuchnia, która zachwyci każdego Inwestora. Usytuowany w salonie kominek nie tylko świetnie się prezentuje, ale także zapewni przyjemne ciepło w chłodniejsze dni. Większa rodzina z pewnością doceni fakt, iż na każdej kondygnacji znajduje się w pełni funkcjonalna łazienka. W domu znajduje się pięć wygodnych sypialni, co sprawia iż jest on doskonałym wyborem dla 5-7 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. W domu nie zabrakło również miejsca na praktyczne zaplecze gospodarcze. Wspólne grillowanie i rodzinne posiłki umili uwzględniony w projekcie taras. Projekt został wykonany w technologii murowanej, dzięki czemu podczas upałów dom utrzymuje przyjemny chłód. W jego bryle widoczne są rozwiązania nawiązujące do stylu tradycyjnego, dzięki czemu idealnie wpisze się w dowolny krajobraz.

Czytaj więcej

Elewacje

Frontowa
Tylna
Lewa
Prawa

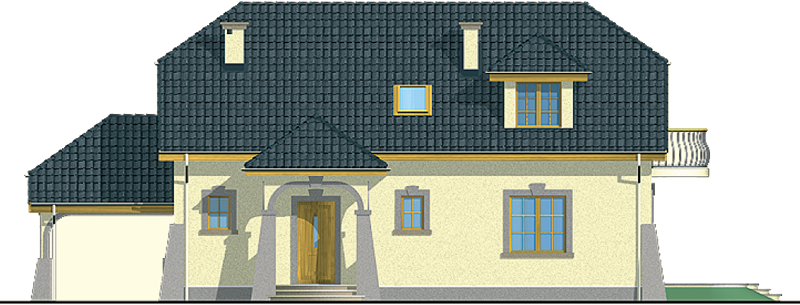

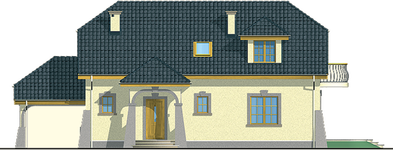

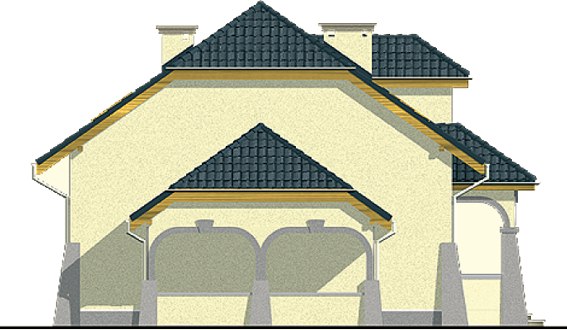

Elewacja frontowa projektu Rafal

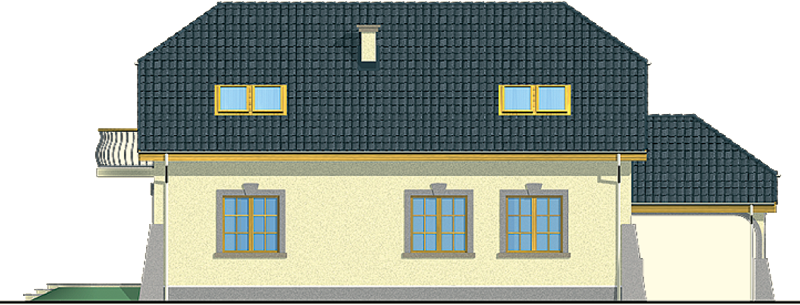

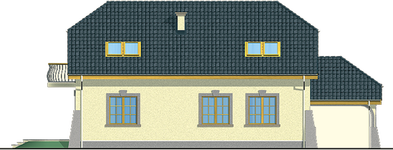

Elewacja tylna projektu Rafal

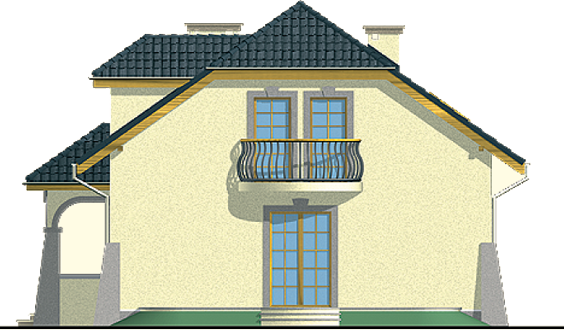

Elewacja lewa projektu Rafal
Elewacja prawa projektu Rafal
Autor: Mathia
